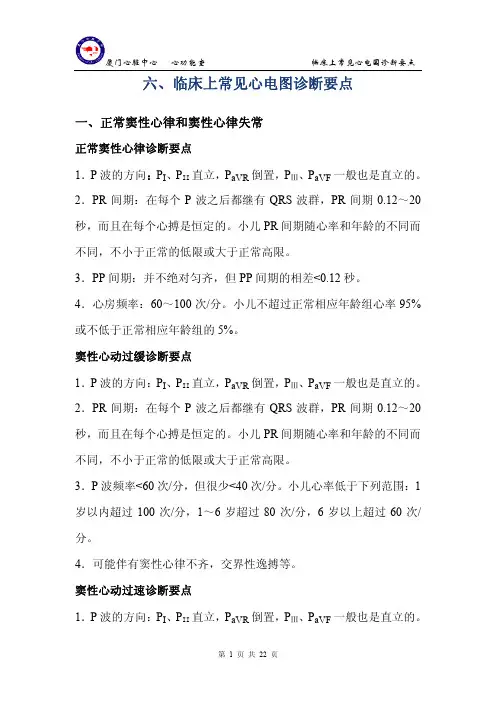

六、临床上常见心电图诊断要点一、正常窦性心律和窦性心律失常正常窦性心律诊断要点1．P波的方向：P I、P II直立，P aVR倒置，PⅢ、P aVF一般也是直立的。
2．PR间期：在每个P波之后都继有QRS波群，PR间期0.12～20秒，而且在每个心搏是恒定的。
小儿PR间期随心率和年龄的不同而不同，不小于正常的低限或大于正常高限。
3．PP间期：并不绝对匀齐，但PP间期的相差<0.12秒。
4．心房频率：60～100次/分。
小儿不超过正常相应年龄组心率95%或不低于正常相应年龄组的5%。
窦性心动过缓诊断要点1．P波的方向：P I、P II直立，P aVR倒置，PⅢ、P aVF一般也是直立的。
2．PR间期：在每个P波之后都继有QRS波群，PR间期0.12～20秒，而且在每个心搏是恒定的。
小儿PR间期随心率和年龄的不同而不同，不小于正常的低限或大于正常高限。
3．P波频率<60次/分，但很少<40次/分。
小儿心率低于下列范围：1岁以内超过100次/分，1～6岁超过80次/分，6岁以上超过60次/分。
4．可能伴有窦性心律不齐，交界性逸搏等。
窦性心动过速诊断要点1．P波的方向：P I、P II直立，P aVR倒置，PⅢ、P aVF一般也是直立的。
2．PR间期：在每个P波之后都继有QRS波群，PR间期0.12～20秒，而且在每个心搏是恒定的。
小儿PR间期随心率和年龄的不同而不同，不小于正常的低限或大于正常高限。
3．P波频率100～160次/分，但甲亢的成人患者，P波频率可大于180次/分。
小儿心率超过下列范围：1岁以内超过140次/分，1～6岁超过120次/分，6岁以上超过100次/分。
4．心动过速时由于P电轴下移，P波的形态可发生某种程度的改变，心率过快时可与T波重叠，PR段及ST段可下降，T波平坦甚至倒置。
窦性心律不齐诊断要点1．窦性心律2．PP间期相差>0.12秒，也有人以相差>0.16秒作为诊断标准，由于窦性心律不齐多为正常变化，我们建议以相差>0.16秒作为诊断标准。
常见⼼电图分析及临床意义分析同步⼗⼆导联⼼电图正常⼼电图⼼律为正常窦性⼼律、⼼率、各波形、波段、间期、时限及电压等均正常。
常见异常⼼电图的分析诊断异常⼼电图指：⼼电图图形与⼼律有肯定异常且有病理意义者。
1、房、室肥⼤:1)左、右⼼房扩⼤2)左、右⼼室肥厚2、⼼律失常:起源异常1)期前收缩（早搏）2)⼼动过速（室上性、室性）3)颤动、扑动（房性、室性）传导异常1）⼀度房室传导阻滞2）⼆度房室阻滞3）三度房室阻滞3、⼼肌缺⾎、梗死：急性下壁、前间壁、前壁、侧壁等急性⼼肌梗死的⼼电图演变4、电解质紊乱及药物影响：低⾎钾、⾼⾎钾⼀、房、室肥⼤:1)左⼼房扩⼤2）右⼼房扩⼤3)左⼼室肥厚4）右⼼室肥厚1、左⼼房扩⼤:1、P波时限＞0.12s2、P波呈双峰，峰距＞0.04s3、Ptfv1＜-0.04mm.s2、右⼼房扩⼤：P波振幅增⾼：Ⅱ＞0.25mV,V2＞0.15mV⼆、⼼律失常:激动起源异常2)期前收缩（早搏）3)⼼动过速4)颤动、扑动1、窦性⼼动过速正常成⼈窦性⼼律的频率＞100次/分。
2、窦性⼼动过缓成⼈窦性⼼律的频率<60次/分。
3、房性期前收缩1.提前出现P′-QRS波群；2.P′-R间期>0.12s；3.QRS形态、时限正常(呈室上性)或呈室内差异性传导或未下传。
7、⼼房颤动P波消失，代之⼤⼩不等形态各异的颤动波(f波)，⼼房率为350～600次/分。
QRS波群为室上性,室率⼤多120～180次/分节律绝对不规则。
8、⼼房扑动P波消失代之连续的⼤锯齿状扑动（F波）。
F波频率多为250—350次/分，⼤多不能下传⽽以固定⽐例（2：1，4：1）下传。
4、室性期前收缩：1.期前出现的QRS-T形态宽⼤畸形，时限常>0.12s2.连续发⽣三次以上的早搏为短阵室速短阵性室性⼼动过速6、阵发性室性⼼动过速1.频率在140～200次/分。
QRS>0.12s2.房室分离3.⼼室夺获4.室性融合波室性⼼动过速5、阵发性室上性⼼动过速有突发突⽌的特点，频率⼀般在160--250次/分，节律快⽽规则，QRS形态⼀般正常。
正常心电图正常心电图正常心电图特点：窦性心律；心率：60-100次/分； PR间期：0.12-0.20秒； QT间期：0.32-0.44秒； P波在I、II导联方向向上，在aVR导联方向向下； QRS时间：0.06-0.10秒； ST-T无异常偏移。
心电图基础心率的检测常用两种方法测量15厘米长心电图内P波或QRS波群出现的数目：该数目乘以10测量P-P或R-R间期：测量5个或5个以上P-P或R-R间期，计算其平均值，60除以该周期即为每分种的心率。
心电图时程测量注意心电图是电压随时间变化的曲线心电图记录在坐标线上，横坐标为时间，通常采用25mm/s纸速记录时间：横坐标，1小格=1mm=0.04秒测量应从波形起点内缘到终点内缘各波段振幅的检测心电图是电压随时间变化的曲线心电图记录在坐标线上，纵坐标为电压。
通常情况下，电压为每毫米0.1mV向上的波的电压从基线的上缘至顶点；向下的波从基线的下缘到底端测量。
基线为T-P段平均心电轴的目测法心电轴偏移ⅠⅡⅢ心电轴值范围正常+++0 ~ +90°轻度左偏++—0 ~ -30°明显左偏+——-30°~ -90°电轴右偏—±++90°~ +180°电轴偏移不定———+180°~ +270°正常心电图(2)心脏循长轴转位一．自心尖朝心底部方向观察二．顺钟向转位：⏹∙V3、V4波形出现在V5、V6导联三．逆钟向转位：⏹∙V3、V4波形出现在V1、V2导联顺钟向转位：可见于右心室肥大；逆钟向转位：可见于左心室肥大；钟向转位也可见于正常人。
P波⏹∙时限：＜0.12秒⏹∙振幅：＜0.25mV（肢导联）＜0.2mV（胸导联）⏹∙方向：窦性心律Ⅰ、Ⅱ、avF, V4-V6导联直立avR导联倒置其它导联直立、倒置、或双相正常心电图(3)P-R间期⏹∙PR正常值0.12~0.20秒⏹∙代表了房室传导时间⏹∙年龄越大，心率越慢，P-R间期越长⏹∙年龄越小，心率越快，P-R间期越短QRS波群1一．时限：0.06 ~0.10秒，＜0.12秒二．波形：根据主波方向和有无Q（q）波⏹∙I、II、V4 ~V6导联主波:向上⏹∙avR、V1导联主波：向下⏹∙V1、V2导联不应有Q(q)波，(可呈QS)⏹∙avR、Ⅲ、avL导联可有Q波或q波⏹∙Ⅰ、Ⅱ、avF、V4~V6导联不应有Q波(可有q波)⏹∙V1至V6R波逐渐变大，S波逐渐变小，R/S由小变大⏹∙Q波小于0.04秒，振幅＜1/4同导联R波QRS波群2一．电压：⏹∙至少一个肢导联QRS波群电压和≥0.5mV⏹∙至少一个胸导联QRS波群电压和≥0.8mV⏹∙Rv5＜2.5mv，RavL＜1.2mV，RavF＜2.0mVRI＜1.5mV，Rv5+Sv1＜3.5（女）Rv5+Sv1＜ 4.0mV（男）⏹∙Rv1＜1.0mV，Rv1+Sv5＜1.2mVRavR＜0.5mV⏹∙Q波＜¼R波（同导联）QRS波群3R峰时间（室壁激动时间）：概念：QRS起点到R波顶端垂直线的间距。
常见心电图与胸片的判读第一节心电图一、心电图纸横轴: 时间 0.04S纵轴: 电压 0.1mv二、正常心电图波形特点P波：代表左右两心房除极的电位变化。
大部分导联呈钝圆形；导联I、II、aVF、V4-6直立，aVR倒置；其余导联双向；时间：＜0.12秒；振幅：肢导＜0.25mV；胸导＜0.2mV。
P-R间期：从P波起点至QRS波群的起点，代表心房开始除极至心室开始除极的时间。
时间：0.12-0.20秒。
QRS波群：为心室除极波。
时间：0.06-0.10秒；波形：（1）在没有电轴偏移的情况下，I、II、III 导联的QRS波群其主波一般向上；aVR导联的QRS波群主波向下；（2）正常人胸导R波自V1 - V6 导联逐渐增高；S波逐渐变小；（3）V1、V2、V3出现Q波应视为异常，V5、V6看不到Q波应视为异常；振幅：I 导联的R波小于1.5mV，aVF导联的R波小于2.0mV，胸导的R波小于2.5mV。
ST段：自QRS波群的终点至T波起点间的线段，代表心室缓慢复极过程。
正常多为一等电位线，一般下移不应＞0.05mV；上抬在肢体导联及V4-V6导联不应＞0.1mV 。
T波：代表心室快速复极时的电位变化。
方向：大多和QRS主波的方向一致，左心导联I、II、V4 - V6导联向上；aVR导联向下；振幅：左心导联I、II、V4 - V6导联不应低于同导联R波的1/10。
三、临床常见异常心电图1.QRS波群电压增高：胸导联V5或V6导联的R波＞2.5mV；Sv1+Rv5＞4.0mV（男性）、＞3.5mV（女性）；肢体导联中，Ⅰ导联的R波＞1.5mV；aVL导联的R波＞1.2mV；aVF导联的R波＞2.0mV；RI+SIII＞2.5mV。
2.可出现心电轴左偏。
3.QRS波群时间延长到0.10～0.11s，但一般＜0.12s。
4.ST-T改变：在R波为主的导联，其ST段可呈下斜型压低达0.05mV以上，T波低平、双向或倒置；当QRS波群电压增高同时伴有ST-T改变者，称左室肥大伴劳损。
