Cadence快速入门视频教程的SPB_16.2版本一

  • 格式：pdf
  • 大小：2.70 MB
  • 文档页数：90

下载文档原格式

  / 90

合集下载

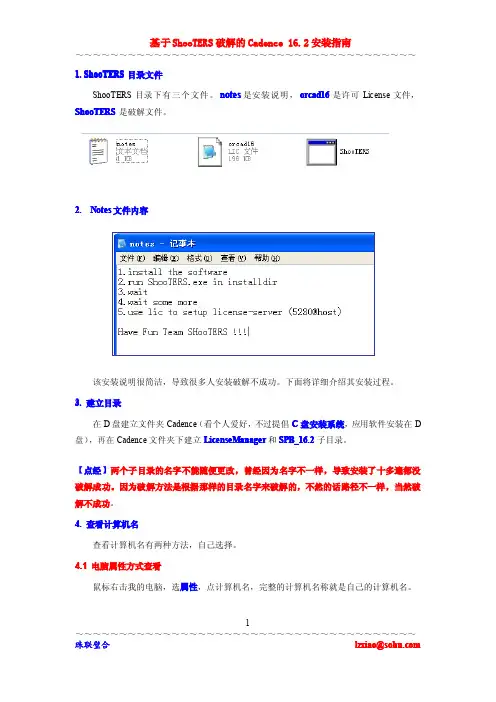

基于ShooTERS破解的Cadence_16.2安装指南

基于ShooTERS破解的Cadence_16.2安装指南

4 ～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～ 珠联璧合 lzxiao@
基于 ShooTERS 破解的 Cadence 16.2 安装指南
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
�
安装过程中出现选择 License 文件位置时，选择 D：/Cadence/LicenseManager 中编辑
基于 ShooTERS 破解的 Cadence 16.2 安装指南
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～ � � � 当提示选择工作目录时，选择 D:/Cadence（依据自己爱好而定） 安装选项选择 Design Entry CIS 和 Allegro_Editor_and_Route Path 时，确定 5280@my_host（个人计算机名）无误后，点 安装快完成时出现 License LicensePath
1 ～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～ 珠联璧合 lzxiao@
基于 ShooTERS 破解的 Cadence 16.2 安装指南
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
4.2 命令方式查看 � 在运行里敲入 cmd 命令，点确定。
基于 ShooTERS 破解的 Cadence 16.2 安装指南
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
【点 经 】 此步 骤是因为系统自动在5280 数字后加的有空格，导致安装出错并弹出出错信 息，且不能进行下 一 步 的 安 装 。 7. 设定 License Manager � � →License Manager →LMtools Cadence Cadence→ Manager→ 在 Service/License File 中选择 Configration Using Services

Cadence_SPB16.5、16.6的安装、破解、打补丁图文教程

Cadence_SPB16.5、16.6的安装、破解、打补丁图文教程

Cadence_SPB16.5、16.6的安装、破解、打补丁图⽂教程SPB16.5/6基于pubkey1.30的安装及破解注意：我的电脑是win7旗舰版，破解成功，请关闭防⽕墙和杀毒软件，16.5和16.6均破解成功了⾸先，安装license manager，步骤如下：点击LicenseManager。

选择接受许可，点击Next选择LicenseManager安装⽬录，根据个⼈习惯修改吧。

选择要安装的模块，点击Next。

到这⾥要刹车，直接Cancel。

最后完成安装，点击Finish接下来，要安装Cadence的主要⼯具：Product Installation。

安装Product Installation，⼀路Next到下图。

注：选择customs和anyone who……选择安装⽬录，路径如上图所⽰，点击Next。

预览安装信息，不满意的点击Back修改，感觉ok的点击Next。

点击Install开始安装。

耐⼼等待。

⼀般安装到最后，出现要寻找firewall的允许项添加什么的，需要等很长⼀会，⼀开始以为软件装的不动了，不想⼀会⼜开始装了。

这⾥不⽤管，直接Next。

要查看产品信息了就在选中该项，不需要了直接点击Finsh，就完成了安装⼯作。

⼀、破解步骤。

1、在任务管理器中确认⼀下是否有这两个进程,有就结束掉,即cdsNameServer.exe和cdsMsgServer.exe,没有就算了。

说明：看来没有。

2、把安装⽬录下的SPB_16.5/tools/pspice⽬录下的orSimSetup.dll剪切出来找个地⽅先放着不理（待完成破解后再拷回原来的地⽅,如果不⽤仿真部分删掉也⽆所谓）。

按照这个说的做吧。

3、解压本⽂档第⼀页中的pubkey.rar⽂件，把pubkey、pubkey1.3.exe和lLicenseManagerPubkey.bat放到Cadence\LicenseManager⽬录下并运⾏LicenseManagerPubkey.bat。

Cadence_Allegro16.2常用操作方法

Cadence_Allegro16.2常用操作方法

Cadence_Allegro16.2常⽤操作⽅法Cadence_Allegro16.2常⽤操作⽅法Orcad中图纸模版的设置1.Option—>Design Template—>Title Block,Symbol栏中输⼊Title Block所在的.OLB库⽂件位置（E:\cadence_design\schlib\DIDIDEV.OLB），Title Block中输⼊模版⽂件名“TitleBlock_SHU”，内有公司的logo。

2.Text栏内Title中输⼊正在设计的板的名称，Document Number中输⼊⽂件编号，Revision中输⼊版本号。

3.在添加新页时，模版图纸的上述信息会⾃动添加Orcad 中快速修改所有零件的Footprint⽅法⼀：⼀页⼀页修改，打开某页，按CTRL＋A，选中当前页所有器件，再点右键，选Edit属性，在弹出对话框中选Parts栏，按要修改REF 排序，⽤左键拖拉要修改的为同种封装器件再点右键，然后击EDIT，填⼊封装就成批修改了⽅法⼆：选择顶层原理图（SCHEMATIC1），右键选Edit Object Properties，列出所有元件，找到PCB Footprint 那项，可以逐个填⼊，也可以相同封装填⼀个，然后拖动该⿊框的右下⾓⼗字形复制。

Orcad BOM表中输出原件的PCBfootprint封装型号选中顶层项⽬设计.dsn标题，在tools菜单中选择bill of materials,在header栏追加填⼊“\tPCBFootPrint”，在Combined property string栏中追加填⼊“\t{PCB footprint}”,不选Open in Excel,⽣成.BOM⽂件后，⽤excel⼿⼯导⼊.BOM⽂件，在导⼊步骤三中选择“⽂本”⽅式。

然后在Excell 中修改BOM表的边框等格式。

Orcad还有⼀处地⽅可输出带有机械尺⼨的BOM表，选中顶层项⽬设计.dsn标题，在report菜单中选择CIS bill of Materials,有standard和Crystal report两种形式输出。

Cadence_SPB16.5、16.6的安装、破解、打补丁图文教程

Cadence_SPB16.5、16.6的安装、破解、打补丁图文教程

SPB16.5/6基于pubkey1.30的安装及破解注意：我的电脑是win7旗舰版，破解成功，请关闭防火墙和杀毒软件，16.5和16.6均破解成功了首先，安装license manager，步骤如下：点击LicenseManager。

选择接受许可，点击Next选择LicenseManager安装目录，根据个人习惯修改吧。

选择要安装的模块，点击Next。

到这里要刹车，直接Cancel。

最后完成安装，点击Finish接下来，要安装Cadence的主要工具：Product Installation。

安装Product Installation，一路Next到下图。

注：选择customs和anyone who……选择安装目录，路径如上图所示，点击Next。

预览安装信息，不满意的点击Back修改，感觉ok的点击Next。

点击Install开始安装。

耐心等待。

一般安装到最后，出现要寻找firewall的允许项添加什么的，需要等很长一会，一开始以为软件装的不动了，不想一会又开始装了。

这里不用管，直接Next。

要查看产品信息了就在选中该项，不需要了直接点击Finsh，就完成了安装工作。

一、破解步骤。

1、在任务管理器中确认一下是否有这两个进程,有就结束掉,即cdsNameServer.exe和cdsMsgServer.exe,没有就算了。

说明：看来没有。

2、把安装目录下的SPB_16.5/tools/pspice目录下的orSimSetup.dll剪切出来找个地方先放着不理（待完成破解后再拷回原来的地方,如果不用仿真部分删掉也无所谓）。

按照这个说的做吧。

3、解压本文档第一页中的pubkey.rar文件，把pubkey、pubkey1.3.exe和lLicenseManagerPubkey.bat放到Cadence\LicenseManager目录下并运行LicenseManagerPubkey.bat。

4、把pubkey、pubkey1.3.exe和ToolsPubkey.bat放到Cadence\SPB_16.5\tools目录下并运行ToolsPubkey.bat上面两步执行界面都是dos，然后像电影里面的linux一样刷屏，一行行字滚过。

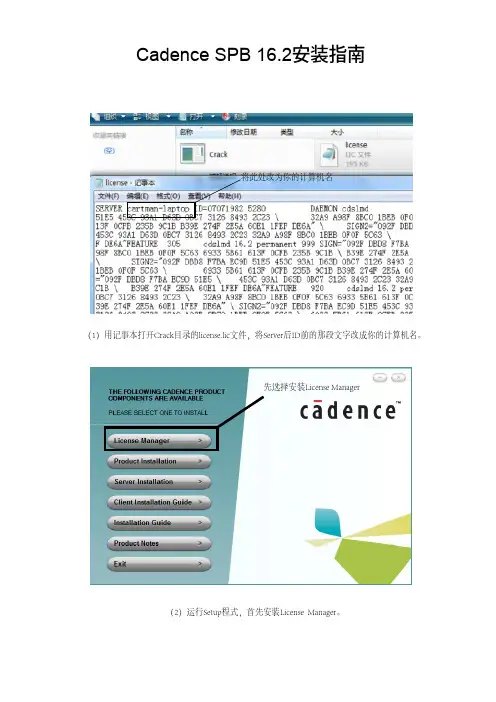

Cadence SPB v16.2 安装及完整破解详细说明

Cadence SPB v16.2 安装及完整破解详细说明

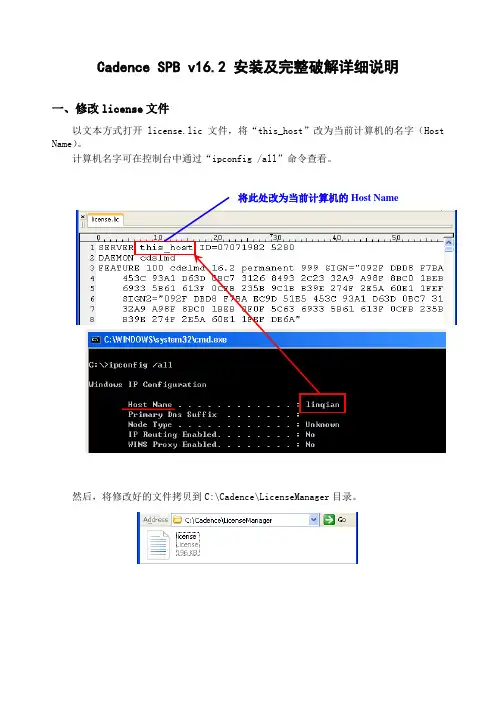

Cadence SPB v16.2 安装及完整破解详细说明一、修改license 文件以文本方式打开license.lic 文件，将“this_host ”改为当前计算机的名字（Host Name ）。

计算机名字可在控制台中通过“ipconfig /all ”命令查看。

然后，将修改好的文件拷贝到C:\Cadence\LicenseManager 目录。

Host Name二、准备安装程序Cadence SPB v16.2共有三张安装光盘，将所有安装文件解压到同一目录下，分别对应\Disk1、\Disk2、\Disk3三个独立文件夹。

三、安装License Manager双击setup.exe，启动安装向导。

选择安装License Manager。

安装过程会提示选择License文件，选择先前修改好的那个license.lic。

在License Server Data中的Port Number框内，保留“5280”即可；但本身可能会在数字后留有若干空格，必须将这些空格删除，否则点“Next”会报错。

License Manager安装成功后，可以看到在license.lic文件中修改过的计算机名。

启动LmTool工具来设定License Manager。

在Service/License File选项卡中选择“Configuration using Services”。

在Config Services选项卡中的Path to the license file框中载入先前修改过的license.lic文件。

点击“Save Service”并确认保存。

在Start/Stop/Reread选项卡中可启动或停止License Manager服务。

软件正常工作时要保证服务处于启动状态。

四、正式安装Cadence套件在安装向导中选择“Product Installation”。

建议在安装前关闭所有的杀毒软件和防火墙，否则有些配置文件无法写入。

(整理)Cadence_SPB16.2入门教程——PCB布线.

(整理)Cadence_SPB16.2入门教程——PCB布线.

Cadence_SPB16.2入门教程——PCB布线（一）PCB布线4.1 PCB层叠结构层叠结构是一个非常重要的问题，不可忽视，一般选择层叠结构考虑以下原则：·元件面下面（第二层）为地平面，提供器件屏蔽层以及为顶层布线提供参考平面；·所有信号层尽可能与地平面相邻；·尽量避免两信号层直接相邻；·主电源尽可能与其对应地相邻；·兼顾层压结构对称。

对于母板的层排布，现有母板很难控制平行长距离布线，对于板级工作频率在 50MHZ以上的（50MHZ以下的情况可参照，适当放宽），建议排布原则：·元件面、焊接面为完整的地平面（屏蔽）；·无相邻平行布线层；·所有信号层尽可能与地平面相邻；·关键信号与地层相邻，不跨分割区。

基于以上原则，对于一个四层板，优先考虑的层叠结构应该是：·S ←信号·G ←地平面·P ←电源层·S ←信号对于一个六层板，最优的层叠结构是：·S1 ←信号·G1 ←地平面·S2 ←信号·G2 ←地平面·P ←电源层·S4 ←信号对于一个八层板，有两种方案：方案 1：方案2：·S1 ←信号S1 ←信号·G1 ←地平面G1 ←地平面·S2 ←信号S2 ←信号·G2 ←地平面P1 ←电源层·P ←电源层G2 ←地平面·S3 ←信号S3 ←信号·G3 ←地平面P2 ←电源层·S4 ←信号S4 ←信号方案2主要是比方案1多了一个电源层，在电源比较多的情况下可以选择方案2。

对于更多层的结构也是按照上面的原则来定，可以参考其它的资料。

下面以SMDK6410核心板(设计为八层板)来设置层叠结构，包括规则设置，PCB布线等。

打开程序->Cadence SPB 16.2->PCB Editor，然后打开在第3 章布局好的PCB文件。

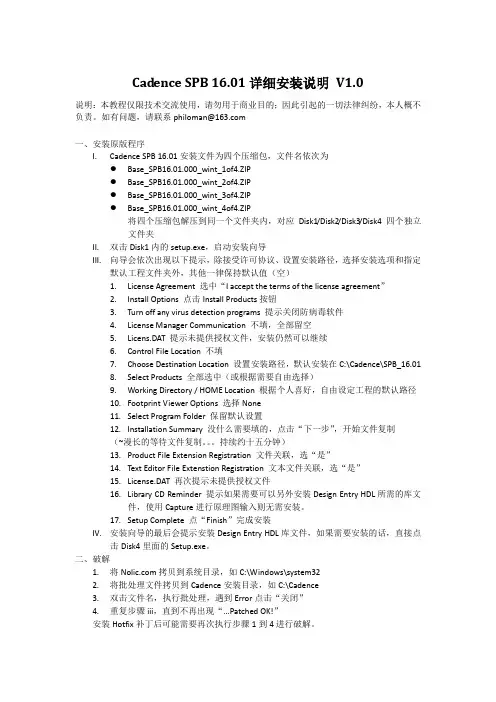

Cadence SPB 16.01详细安装说明 V1.0

Cadence SPB 16.01详细安装说明V1.0说明：本教程仅限技术交流使用，请勿用于商业目的；因此引起的一切法律纠纷，本人概不负责。

如有问题，请联系philoman@一、安装原版程序I.Cadence SPB 16.01安装文件为四个压缩包，文件名依次为●Base_SPB16.01.000_wint_1of4.ZIP●Base_SPB16.01.000_wint_2of4.ZIP●Base_SPB16.01.000_wint_3of4.ZIP●Base_SPB16.01.000_wint_4of4.ZIP将四个压缩包解压到同一个文件夹内，对应Disk1/Disk2/Disk3/Disk4四个独立文件夹II.双击Disk1内的setup.exe，启动安装向导III.向导会依次出现以下提示，除接受许可协议、设置安装路径，选择安装选项和指定默认工程文件夹外，其他一律保持默认值（空）1.License Agreement 选中“I accept the terms of the license agreement”2.Install Options 点击Install Products按钮3.Turn off any virus detection programs 提示关闭防病毒软件4.License Manager Communication 不填，全部留空5.Licens.DAT 提示未提供授权文件，安装仍然可以继续6.Control File Location 不填7.Choose Destination Location 设置安装路径，默认安装在C:\Cadence\SPB_16.018.Select Products 全部选中（或根据需要自由选择）9.Working Directory / HOME Location 根据个人喜好，自由设定工程的默认路径10.Footprint Viewer Options 选择None11.Select Program Folder 保留默认设置12.Installation Summary 没什么需要填的，点击“下一步”，开始文件复制（~漫长的等待文件复制。

Cadence_SPB16.2中文教程


2
图 1.3 表贴元件焊盘设置
如果是通孔焊盘，需要填写的参数有： BEGINLAYER 层的 Regular Pad，Thermal Relief，Anti Pad； DEFAULTINTERNAL 层的 Regular Pad，Thermal Relief，Anti Pad； ENDLAYER 层的 Regular Pad，Thermal Relief，Anti Pad； SOLDEMASK_TOP 层的 Regular Pad； PASTEMASK_TOP 层的 Regular Pad。 如图 1.4 所示。 在 BEGINLAYER、DEFAULTINTERNAL、ENDLAYER 三个层面中的 Thermal Relief 可以 选择系统提供的默认连接方式，即 Circle、Square、Oblong、Rectangle、Octagon 五种，在 PCB 中这几种连接方式为简单的‘+’形或者‘X’形。也可以选用自己画的热风焊盘连接 方式，即选择 Flash。这需要事先做好一个 Flash 文件(见第二节)。这些参数的设置见下面的 介绍。
第 2 章 建立封装 .......................................................................................................10
第 3 章 元器件布局 ...................................................................................................23
第 5 章 输出底片文件 ...............................................................................................70

Cadence快速入门视频教程的SPB_16.2版本一

本教程以下面的例子来开始原理图设计和 PCB 布线
2． 教程内容
3． 软件介绍 Design Entry CIS：板级原理图工具 Design Entry HDL：设计芯片的原理图工具，板级设计不用 Layout Plus：OrCAD 自带的 PCB 布线工具，功能不如 PCB Editor 强大 Layout Plus SmartRoute Calibrate：OrCAD 自带的 PCB 布线工具，功能不如 PCB Editor 强大 PCB Editor：Cadence 的 PCB 布线工具 PCB Librarian：Cadence 的 PCB 封装制作工具 PCB Router：Cadence 的自动布线器 PCB SI：Cadence 的 PCB 信号完整性信号仿真的工具 SigXplorer：Cadence 的 PCB 信号完整性信号仿真的工具
接下来，设置输入管脚的正负属性 ：点击 Toolbar 的 Place Text，或者菜单 Place/Text，如下图：
输入-，点击 OK，再输入+，点击 OK， 如下图： 接下来放置管脚，如下图：
现在，完成了 NE5532 中两个运放中的一个，现在编辑另一个：
Ctrl+N，或者 View/Next Part，如下图：
4． 软件列表
5． 开始学习 Design Entry CIS 启动：Start/Cadence SPB 16.2/Design Entry CIS 启动后，显示下图：
里面有很多选项，应该是对应不同的 License
本教程使用：OrCAD Capture CIS 我个人认为：Allegro PCB Design CIS XL 是所有可选程序中，功能最强大的，但不知道，强在哪里；而且 本教程的原理图文件可以使用上表中不同的程序打开 6． 选择 OrCAD Capture CIS，启动后显示下图

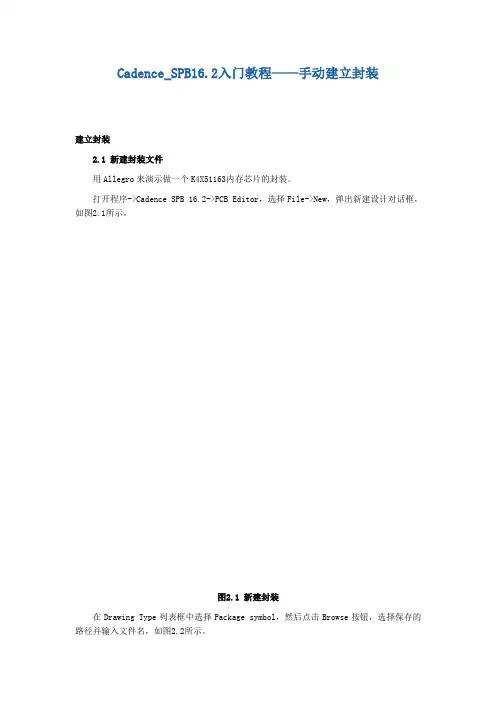

CadenceSPB16.2入门教程——教你手动建立封装

Cadence_SPB16.2入门教程——手动建立封装建立封装2.1 新建封装文件用Allegro来演示做一个K4X51163内存芯片的封装。

打开程序->Cadence SPB 16.2->PCB Editor，选择File->New，弹出新建设计对话框，如图2.1所示。

图2.1 新建封装在Drawing Type列表框中选择Package symbol，然后点击Browse按钮，选择保存的路径并输入文件名，如图2.2所示。

图2.2 选择保存封装的路径点击打开回到New Drawing对话框，点击OK退出。

就会自动生成一个bga63.dra的封装文件。

点击保存文件。

2.2 设置库路径在画封装之前需要在Allegro设置正确的库路径，以便能正确调出做好的焊盘或者其它符号。

打开之前建立的封装文件bga63.dra，选择Setup->User Preferences，如图2.3所示。

图2.3 设置路径弹出User Preferences Editor对话框，如图2.4所示。

图2.4 User Preferences Editors对话框点击Paths前面的‘+’号展开来，再点击Library，现在只需要设置两个地方就可以了，padpath(焊盘路径)和psmpath(封装路径)。

点击padpath 右边Value列的按钮。

弹出padpath Items对话框，如图2.5所示。

图2.5 padpath 对话框点击图标按钮，在padpath Items对话框的列表框中新增了一个空项，点击右边的按钮弹出一个路径选择对话框，选择你存放焊盘的文件夹加入其中，点击OK。

如果想要加入多个路径，重复上述过程就即可。

还可以点击padpath Items 对话框右上角的下个上移下移箭头来移动列表框中的项目，越靠上的优先权越高，如果不同路径中的焊盘或封装出现相同名字的时候allegro会优先选用最上面的路径中的焊盘和封装。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下图是时钟芯片 CY2303 的资料：
下面根据时钟芯片 CY2303 的资料，创建 CY2303 的元件库 方法 1：一个 pin 一个 pin 的放置 可以采用 Toolbar，如下图：
或采用菜单 Place/Pin，如下图： 点击后，根据 CY2303 的资料输入 Pin1 的信息，如下图： 点击 OK，pin 就挂在了鼠标上，如下图：
因为我们选择的是 homogeneous 类型元件，homogeneous 元件默认 Package 里面的东西是完全一样的，只 是管脚编号不一样，编辑管脚属性，输入管脚编号，如下图：
注意：U?A 和 U?B 两个 Part，均有 Pin4 和 Pin8，在 homogeneous 类型元件里是合法的 对于简单的元器件，我们可以将 Name 隐藏掉，这样做并不影响理解 Options/Part Properties，点击后，如下图：
在 OrCAD Capture CIS 中，元件库也是以工程方式来组织的，点击后，如下图：
创建一个新元件库时，程序自动建立了文件名及路径，改变文件名及路径的方法如下： 方法 1：左键点击元件库（.olb），然后，File/Save as，如下图：
指定文件名和路径 方法 2：左键点击元件库（.olb），然后，右键点击，如下图：
理图中所使用的元器件的一个拷贝），如下图：
Library：存放原理图中使用的元件库，也可以在另外位置把元件库加进来 Output：存放对原理图操作时，生成的一些文件 下图是工程管理器全图：
下面介绍菜单系统 OrCAD Capture CIS 的菜单是上下文相关的，也就是说：点击不同的窗口，菜单是不同的 OrCAD Capture CIS 的工具条也是上下文相关的，也就是说：点击不同的窗口，工具条是不同的 8． 工程管理窗口中的原理图页面的创建、删除和重命名操作 8.1 原理图页面的创建 方法 1： 首先选择 Schematic 文件夹，如下图：
点击左键，放置 Pin 1，这时 pin 还挂在了鼠标上，如下图：
再点击左键，Pin 2 也被放置，如下图：
这时，可以修改 Pin 2，左键双击 Pin 2，在弹出的对话框中，根据资料输入 Pin 2 信息，如下图：
点击 OK 后，如下图：
然后，逐个地输入 方法 2：使用放置 pin array 可以采用 Toolbar，如下图：
接下来，设置输入管脚的正负属性 ：点击 Toolbar 的 Place Text，或者菜单 Place/Text，如下图：
输入-，点击 OK，再输入+，点击 OK， 如下图： 接下来放置管脚，如下图：
现在，完成了 NE5532 中两个运放中的一个，现在编辑另一个：
Ctrl+N，或者 View/Next Part，如下图：
点击后，在弹出的图中，选择路径，命名文件名，然后点击 OK，如下图：
4． 创建元件 方法 1：左键点击元件库（.olb），然后，Design/New Part，如下图：
方法 2：左键点击元件库（.olb），然后，右键点击，如下图：
点击后，弹出下图：
我们以时钟芯片 CY2303 为例，在 Name 栏输入：CY2303，其它的不变，点击 OK，如下图：
8.2 删除 方法 1： 首先，选择想删除的页面，比如 1，如下图：
在菜单上，Design/Delete，如下图：
方法 2： 选择想删除的页面，比如 2，如下图：
直接按键盘上的 Delete 键 8.3 重命名
与创建和删除一样，有两种方法，参照创建和删除即可 9． 原理图页面窗口中的操作：原理图的显示、放大、缩小和滚动 9.1 放大、缩小的方法
第2讲 创建工程，创建元件库 1． 必要的设置
菜单：Options/Design Template，如下图：
点击后，如下图：
这是设计时采用的一个模板，将一些通用的在这里设置，会方便以后的工作 2． 创建工程文件
菜单：File/New/Project，如下图：
点击后，弹出下图：
几点说明：
：命名工程的文件名 ：指定存储路径
：选定 project 的类型，右侧有说明，通常选最后一个即可 比如：输入：dsp6713system，指定路径后，点击 OK，如下图：
软件自动建立一个 Page1 原理图，可以重新命名 下面修改原理图窗口的背景颜色 菜单：Options/Preferences，如下图：
点击后，弹出下图：
点击 Background 左边的白色框，弹出色板，选择你喜欢的颜色作为背景，如下图： 点击两次 OK，返回，看一下效果：

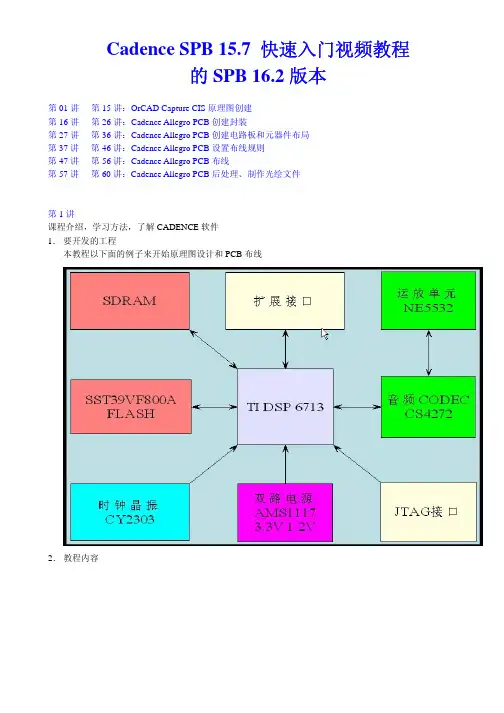

Cadence SPB 15.7 快速入门视频教程 的 SPB 16.2 版本
第 01 讲 - 第 15 讲：OrCAD Capture CIS 原理图创建 第 16 讲 - 第 26 讲：Cadence Allegro PCB 创建封装 第 27 讲 - 第 36 讲：Cadence Allegro PCB 创建电路板和元器件布局 第 37 讲 - 第 46 讲：Cadence Allegro PCB 设置布线规则 第 47 讲 - 第 56 讲：Cadence Allegro PCB 布线 第 57 讲 - 第 60 讲：Cadence Allegro PCB 后处理、制作光绘文件 第1讲 课程介绍，学习方法，了解 CADENCE 软件 1． 要开发的工程
7． 打开工程文件 File/Open/Project，如下图：
选择一个 project，打开后，如下图：
左边是工程管理器窗口 中间是原理图页面窗口 右边是工具条 下面是 Session Log 窗口，用以记录一些关键的操作，是一个日至文件 工程管理器窗口的内容说明： .dsn 文件：是一个工程的数据库文件，该数据库包含：Schematic（原理图文件）和 Design Cache（存放原
调整 Body 框，如下图：
下面，放置两个管脚，如下图：
下面不显示管脚名字，Options/Part Properties，如下图：
选择 False，点击 OK，如下图： 这时候，最好在把 Grid Display 设置回去 7． 1、homogeneous 和 heterogeneous 区别
点击右键，如下图：
点击 Edit Properties 后，弹出下图：
根据资料，修改如下：
点击 OK，如下图：
放置 Body 框，如下图： 方法 1：使用 Toolbar 方法 2：使用菜单，Place/Rectangular 点击后，沿着虚线，拉出一个矩形即可，如下图：
上面所有的管脚信息全部输入完了，下面调整管脚的位置 直接用鼠标左键选取管脚，然后拖动到适当位置放置即可，调整 Body 框大小，如下图：
本教程以下面的例子来开始原理图设计和 PCB 布线
2． 教程内容
3． 软件介绍 Design Entry CIS：板级原理图工具 Design Entry HDL：设计芯片的原理图工具，板级设计不用 Layout Plus：OrCAD 自带的 PCB 布线工具，功能不如 PCB Editor 强大 Layout Plus SmartRoute Calibrate：OrCAD 自带的 PCB 布线工具，功能不如 PCB Editor 强大 PCB Editor：Cadence 的 PCB 布线工具 PCB Librarian：Cadence 的 PCB 封装制作工具 PCB Router：Cadence 的自动布线器 PCB SI：Cadence 的 PCB 信号完整性信号仿真的工具 SigXplorer：Cadence 的 PCB 信号完整性信号仿真的工具
如果创建工程前，没有进行设置，现在可以设置 方法 1：使用 1 所用的方法设置 方法 2：Options/Schematic Page Properties，如下图：
点击后，弹出下图：
可以进行图纸尺寸等等设置 3． 创建（原理图）元件库
在 OrCAD Capture CIS 中创建一个元件库，File/New/Library，如下图：
点击 OK， 如下图：
Save，完成 NE5532 创建 View/Package，看一下：
3．创建 heterogeneous 类型元件 仍以 NE5532 为例创建，在对话框中输入，如下图：
或者，采用菜单 Place/Pin Array，如下图： 点击后，弹出下图：
由于已经放置了两个管脚，我们从第三管脚开始，只设置前三个，如下图： 其它的等放置完后，再修改，点击 OK，如下图：
下面修改管脚 方法 1：逐个修改 方法 2：使用 Spreadsheet 修改，步骤如下： 全部选上想修改的管脚，如下图：
打开新建元件对话框
：同质的，比如 NE5532 里有两个一样的运放 ：异质的，一个 Package 里有不同的功能单元 2．创建 homogeneous 类型元件 下图是 NE5532 的框图：
我们以 NE5532 为例，如下图：
点击 OK，如下图：
软件会在 U？后面加上 A、B 等 先画出运放的外框，如下图：
在菜单上选择：Design/New Schematic Page，如下图：
点击后，弹出对话框：
输入名字，点击 OK，则新建的名字出现在 Schematic 文件夹下，比如：输入 1，如下图：
方法 2： 首先左键选择 Schematic，右键点击，弹出下图：
点击 New Page，弹出下图： 输入 2，点击 OK，如下图：
4． 软件列表
5． 开始学习 Design Entry CIS 启动：Start/Cadence SPB 16.2/Design Entry CIS 启动后，显示下图：
里面有很多选项，应该是对应不同的 License
本教程使用：OrCAD Capture CIS 我个人认为：Allegro PCB Design CIS XL 是所有可选程序中，功能最强大的，但不知道，强在哪里；而且 本教程的原理图文件可以使用上表中不同的程序打开 6． 选择 OrCAD Capture CIS，启动后显示下图
