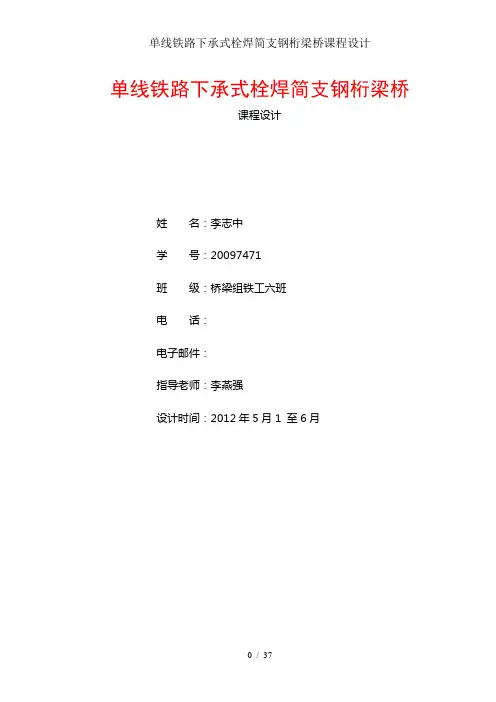

单线铁路下承式栓焊简支钢桁梁桥课程设计姓名：李志中学号：20097471班级：桥梁组铁工六班电话：电子邮件：指导老师：李燕强设计时间：2012年5月1 至6月目录第一章设计资料 (1)第一节基本资料 (1)第二节设计内容 (2)第三节设计要求 (3)第二章主桁杆件内力计算 0第一节主力作用下主桁杆件内力计算 0第二节横向附加力作用下的主桁杆件内力计算 (4)第三节制动力作用下的主桁杆件附加力计算 (6)第四节疲劳内力计算 (8)第五节主桁杆件内力组合 (9)第三章主桁杆件截面设计 (11)第一节下弦杆截面设计 (11)第二节上弦杆截面设计 (13)第三节端斜杆截面设计 (15)第四节中间斜杆截面设计 (17)第五节吊杆截面设计 (19)第六节杆件连接高强度螺栓计算 (24)第四章弦杆拼接计算和下弦端节点设计 (25)第一节E2节点弦杆拼接计算 (25)第二节节点板强度检算 (27)第五章挠度计算和预拱度设计 (29)第一节挠度计算 (29)第二节预拱度设计 (30)第一章设计资料第一节基本资料1设计规范：铁路桥涵设计基本规范（TB10002.1-2005），铁路桥梁钢结构设计规范（TB10002.2-2005）。

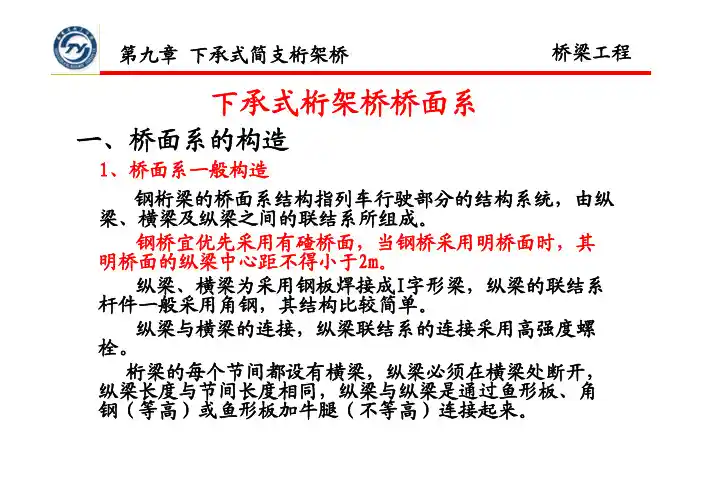

2结构轮廓尺寸：计算跨度L=80+0.2×（50－71）=75.8m，钢梁分10个节间，节间长度d=L/10=7.58m，主桁高度H=11d/8=11×7.58/8=10.4225m，主桁中心距B＝6.4m，纵梁中心距b＝2.0m，纵联计算宽度B0＝5.95m，采用明桥面、双侧人行道。
3 材料：主桁杆件材料Q345q，板厚≤40mm，高强度螺栓采用40B，精制螺栓采用BL3，支座铸件采用ZG35 II、辊轴采用35号锻钢。
4 活载等级：中－荷载5 恒载(1) 主桁计算桥面p1＝10kN/m，桥面系p2＝6.29kN/m，主桁架p3＝14.51kN/m，联结系p4＝2.74kN/m，检查设备p5＝1.02kN/m，螺栓、螺母和垫圈p6＝0.02(p2＋p3＋p4)，焊缝p7＝0.015(p2＋p3＋p4)；上述合计为17.69kN/m（每片桁架），近似取为18kN/m(2) 纵梁、横梁计算纵梁(每线)p8＝4.73kN/m(未包括桥面)，横梁(每片)p9＝2.10kN/m。
单线铁路下承式简支钢桁架桥上部结构设计说到单线铁路下承式简支钢桁架桥上部结构设计，哎呀，这个名字一听就让人头大。
不过，咱们别慌，慢慢来，跟着我一起捋清楚。
你看，铁路桥可不是随便搭的玩意儿，它不仅要让列车稳稳当当地走过去，还得保证它长时间不出问题。
所以，设计这种桥梁，得考虑的东西可多了。
尤其是上部结构，那可是整个桥梁的“颜面”，要是它出点儿问题，下面的列车走起来就得小心翼翼了。
首先啊，咱们要搞清楚什么是单线铁路。
简单来说，就是只有一条轨道的铁路。
听着有点儿简单，但实际上可不是那么容易。
你想啊，列车要在这条轨道上来回穿梭，安全问题肯定得重视。
所以桥梁的设计得足够牢固，不能说一阵大风就晃一晃，或者下点雨就出现裂缝了，搞不好就真成了“水上漂”。
这种桥梁一般都是经过长期的反复检验，确保不会出岔子。
哎，谁还没听说过铁路桥梁被称作“百年老桥”的事儿呢？说到下承式钢桁架桥，这听起来就像是工地大叔天天挂嘴边的专业名词，其实啊，简单来说就是一种桥梁结构。
下承式？嗯，就是说桥梁的主梁和支撑结构在桥面下方。
就像是支架撑起了整个“天花板”，让列车通过的时候不会晃。
至于钢桁架，听起来是挺复杂的，但实际上它就是由很多交错的钢材组成的一个大框架，稳稳当当的支撑着桥梁。
钢桁架嘛，好比是那种有点儿像蜘蛛网一样的结构，看起来有点复杂，但强度可不一般，轻巧又坚固。
钢桁架桥的设计有一个特别的地方，就是它能承受很大的重量。
你想啊，一列火车可不是个小玩意儿，每次经过桥梁，整个桥面都得扛着这个重量。
不仅要承受火车的重量，还得应对火车快速通过时带来的冲击力。
这种冲击力如果不处理好，桥梁早晚会出现问题。
怎么解决呢？那就得通过巧妙的钢桁架设计，把这个力量分散开，不让桥梁的某个地方承担过多压力。
简单说，钢桁架桥就像一个高效的“力量分配器”，把重压均匀地分布到各个支撑点上，确保桥梁始终保持稳定。
再聊聊简支结构。
说白了，这种结构就是桥梁两端有支撑，中间部分没有支撑。

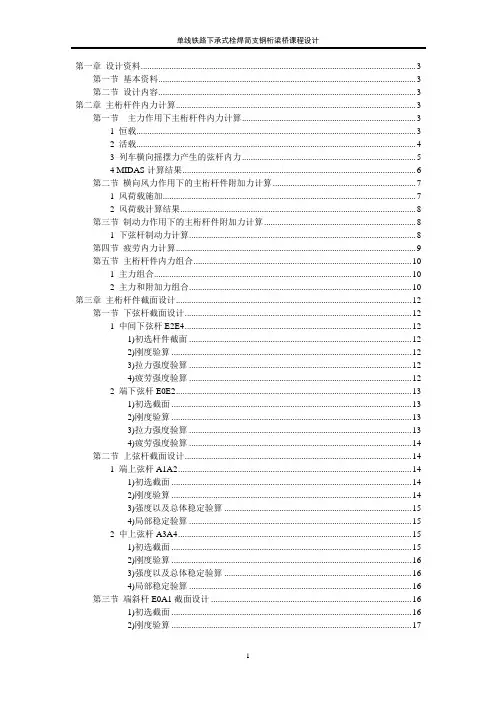

第一章设计资料 (3)第一节基本资料 (3)第二节设计内容 (3)第二章主桁杆件内力计算 (3)第一节主力作用下主桁杆件内力计算 (3)1 恒载 (3)2 活载 (4)3 列车横向摇摆力产生的弦杆内力 (5)4 MIDAS计算结果 (6)第二节横向风力作用下的主桁杆件附加力计算 (7)1 风荷载施加 (7)2 风荷载计算结果 (8)第三节制动力作用下的主桁杆件附加力计算 (8)1 下弦杆制动力计算 (8)第四节疲劳内力计算 (9)第五节主桁杆件内力组合 (10)1 主力组合 (10)2 主力和附加力组合 (10)第三章主桁杆件截面设计 (12)第一节下弦杆截面设计 (12)1 中间下弦杆E2E4 (12)1)初选杆件截面 (12)2)刚度验算 (12)3)拉力强度验算 (12)4)疲劳强度验算 (12)2 端下弦杆E0E2 (13)1)初选截面 (13)2)刚度验算 (13)3)拉力强度验算 (13)4)疲劳强度验算 (14)第二节上弦杆截面设计 (14)1 端上弦杆A1A2 (14)1)初选截面 (14)2)刚度验算 (14)3)强度以及总体稳定验算 (15)4)局部稳定验算 (15)2 中上弦杆A3A4 (15)1)初选截面 (15)2)刚度验算 (16)3)强度以及总体稳定验算 (16)4)局部稳定验算 (16)第三节端斜杆E0A1截面设计 (16)1)初选截面 (16)2)刚度验算 (17)3)强度以及总体稳定验算 (17)4)局部稳定验算 (18)第四节中间斜杆截面设计 (19)1 斜杆A1E2 (19)1)初选截面 (19)2)刚度验算 (19)3)强度以及总体稳定验算 (19)4)局部稳定验算 (20)5)疲劳验算 (20)2 斜杆A3E2、A3E4 (20)第五节吊杆截面设计 (21)1)初选截面 (21)2)刚度验算 (21)3)拉力强度验算 (21)4)疲劳强度验算 (21)第六节腹杆高强度螺栓计算 (22)第四章弦杆拼接计算和下弦端节点设计 (23)第一节E2节点弦杆拼接计算 (23)1 下弦杆的拼接计算 (23)1)拼接板截面设计 (23)2)拼接螺栓和拼接板长度 (23)3)内拼接板长度 (24)2 斜杆的拼接计算 (24)3 吊杆的拼接计算 (24)第二节E0节点弦杆拼接计算 (24)1)拼接板截面设计 (24)2)拼接螺栓和拼接板长度 (25)3)内拼接板长度 (25)第三节下弦端节点设计 (25)第五章桁架梁桥空间模型计算 (25)第一节建立空间详细模型 (25)第二节恒载以及恒载和活载下竖向变形计算 (26)第三节主力作用下内力校核 (27)第四节主力+风荷载作用下内力校核 (27)第五节主力+制动力荷载作用下内力校核 (28)第六章设计总结 (28)第一章设计资料第一节基本资料1.设计规范：铁路桥涵设计基本规范(TB10002.1-2005)，铁路桥梁钢结构设计规范(TB10002.2-2005)。
