简支钢板梁与钢桁梁桥69页PPT

桥梁工程Bridge Engineering主讲人：冀伟副教授一、简支桁架桥各组成部分及其作用第三节简支钢桁梁桥组成主桁桥面系/桥面板桥面联结系支座一、简支桁架桥各组成部分及其作用主桁—由上弦杆、下弦杆、腹杆（斜杆，竖杆）及节点组成一、简支桁架桥各组成部分及其作用一、简支桁架桥各组成部分及其作用节点—大节点（有斜杆交汇的节点，受力及构造比较复杂，节点板尺寸也较大）—小节点（仅有竖杆和弦杆交汇的节点，受力及构造较简单，节点板尺寸也较小）一、简支桁架桥各组成部分及其作用一、简支桁架桥各组成部分及其作用纵向和横向联结系—水平纵向联结系（简称平纵联，分上平纵联，下平纵联）一、简支桁架桥各组成部分及其作用纵向和横向联结系—联结主桁架，使桥跨结构成为稳定的空间结构，能承受各种横向荷载横向联结系—分为桥门架和中横联—主要作用为是增加钢桁梁的抗扭刚度。

适当调节两片主桁或两片纵联的受力不均一、简支桁架桥各组成部分及其作用桥面联结系—由纵梁、横梁及纵梁之间的联结系—传力途径：荷载先作用于纵梁，再由纵梁传至横梁，然后由横梁传至主桁架节点一、简支桁架桥各组成部分及其作用桥面板—供车辆和行人行走的部分。

根据桥面联结系形式不同，桥面板的形式也有所不同 一、简支桁架桥各组成部分及其作用 铁路钢桥 桥面 明桥面道碴桥面一、简支桁架桥各组成部分及其作用桥枕正轨护轨护木钩螺栓人行道 明桥面钩螺栓一、简支桁架桥各组成部分及其作用钢支座—传统的钢桁梁桥，Array多采用铸钢支座主桁架—是钢桁梁桥的主要组成部分，它的图示选择是否合理，对桁梁桥的设计质量起着重要作用 二、主桁的几何图式 三角形斜杆形K 形桁架二、主桁的几何图式三角形桁架—构造简单、适应定型化设计，便于制造和安装—弦杆的规格和有斜杆交汇的大节点的个数较少二、主桁的几何图式斜杆形桁架—相邻斜杆互相平行的桁架，又称为N 形桁架。

—在构造及用钢量方面都不及三角形桁架优越，目前在梁桥中已很少采用，而在钢桁梁斜拉桥中常采用。

钢桥施工技术——钢桁梁桥钢桁梁（图6.3.1）的出现来自钢板梁的演变，人们根据梁的截面在中性轴附近应力最小的理论，研究从板梁的腹板中挖掉若干方格以节省钢料和减轻梁的自重的办法，并逐步演变为用三角形组成的桁架来代替板梁。

钢桁梁和板梁的主要区别是：桁架以腹杆（斜杆和竖杆）代替板梁，在竖向荷载作用下，桁架中的所有杆件都顺着杆件轴向承受压力或拉力，杆件截面上的材料都发挥相同的效能。

与板梁相比，桁梁的主要优点：一是跨越能力较大；二是当跨度较大时，自重也较轻，节省钢材，一般使用跨度都大于30 m。

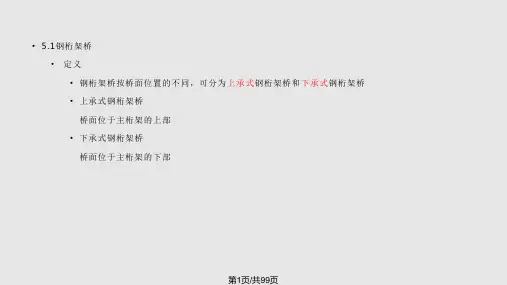

钢桁梁主要类型有上承式简支钢桁梁、下承式简支钢桁梁、下承式连续钢桁梁等。

其主要由桥面、桥面系、主桁、连接系及支座等 5 个部分组成。

列车作用于钢桁梁的荷载，首先通过桥面的基本轨传送给桥枕，桥枕传给桥面系的纵梁，纵梁传给横梁，横梁传给主桁，主桁传给支座，支座传给墩台。

一、主桁主桁（图6.3.2）是钢桁梁桥的主要承重结构。

钢桁梁桥有两片主桁架，每片桁架一般由上弦杆、下弦杆、斜杆及竖杆等组成，斜杆和竖杆统称为腹杆。

两片主桁架的作用相当于板梁的两片主梁。

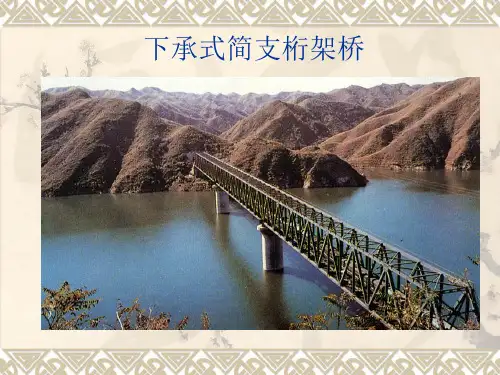

铁路钢桁梁桥一般采用下承式。

图6.3.1 钢桁梁图6.3.2 下承式钢桁梁组成示意图1. 主桁形式我国中等跨度（48～80 m）的下承式桁梁桥，其主桁结构常采用图6.3.3（a）中的几何图示，而不采用图6.3.3（b）。

二者的斜杆方向不同，基于此，在竖向荷载作用下，图式6.3.3（a）的竖杆较图式（b）受力较小，受压斜杆的数量也较少，而且图式6.3.3（a）的弦杆内力不像图式6.3.3（b）那样在每个节间都得变化一次，因而图式 6.3.3（a）的弦杆截面，易于选择得较为经济合理。

由于这些原因，使图式6.3.3（a）比图式6.3.3（b）更为节省钢料。

具有图6.3.3（a）这种形式的桁梁桥，其构造简单，部件类型较少，适应设计定型化，有利于制造与安装，宜于选作标准设计桁梁桥的主桁图式。
