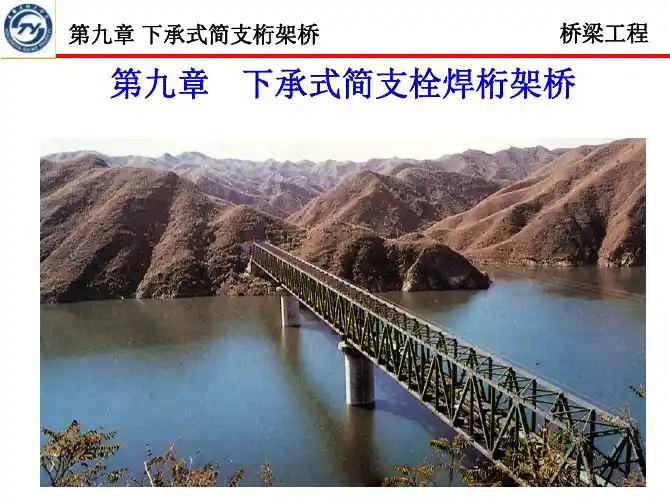

桥梁工程Bridge Engineering主讲人：冀伟副教授一、简支桁架桥各组成部分及其作用第三节简支钢桁梁桥组成主桁桥面系/桥面板桥面联结系支座一、简支桁架桥各组成部分及其作用主桁—由上弦杆、下弦杆、腹杆（斜杆，竖杆）及节点组成一、简支桁架桥各组成部分及其作用一、简支桁架桥各组成部分及其作用节点—大节点（有斜杆交汇的节点，受力及构造比较复杂，节点板尺寸也较大）—小节点（仅有竖杆和弦杆交汇的节点，受力及构造较简单，节点板尺寸也较小）一、简支桁架桥各组成部分及其作用一、简支桁架桥各组成部分及其作用纵向和横向联结系—水平纵向联结系（简称平纵联，分上平纵联，下平纵联）一、简支桁架桥各组成部分及其作用纵向和横向联结系—联结主桁架，使桥跨结构成为稳定的空间结构，能承受各种横向荷载横向联结系—分为桥门架和中横联—主要作用为是增加钢桁梁的抗扭刚度。
适当调节两片主桁或两片纵联的受力不均一、简支桁架桥各组成部分及其作用桥面联结系—由纵梁、横梁及纵梁之间的联结系—传力途径：荷载先作用于纵梁，再由纵梁传至横梁，然后由横梁传至主桁架节点一、简支桁架桥各组成部分及其作用桥面板—供车辆和行人行走的部分。
根据桥面联结系形式不同，桥面板的形式也有所不同 一、简支桁架桥各组成部分及其作用 铁路钢桥 桥面 明桥面道碴桥面一、简支桁架桥各组成部分及其作用桥枕正轨护轨护木钩螺栓人行道 明桥面钩螺栓一、简支桁架桥各组成部分及其作用钢支座—传统的钢桁梁桥，Array多采用铸钢支座主桁架—是钢桁梁桥的主要组成部分，它的图示选择是否合理，对桁梁桥的设计质量起着重要作用 二、主桁的几何图式 三角形斜杆形K 形桁架二、主桁的几何图式三角形桁架—构造简单、适应定型化设计，便于制造和安装—弦杆的规格和有斜杆交汇的大节点的个数较少二、主桁的几何图式斜杆形桁架—相邻斜杆互相平行的桁架，又称为N 形桁架。
—在构造及用钢量方面都不及三角形桁架优越，目前在梁桥中已很少采用，而在钢桁梁斜拉桥中常采用。

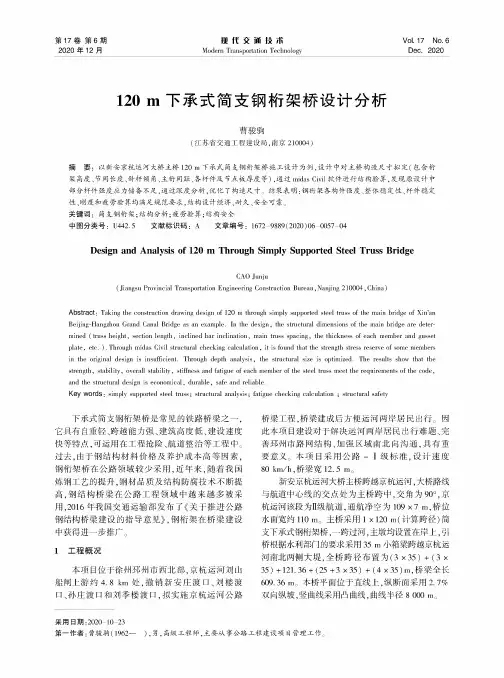

第17卷第6期2020年12月现代交通技术Modern Transportation TechnologyVol.17No.6Dec.2020 120m下承式简支钢桁架桥设计分析曹骏驹(江苏省交通工程建设局，南京210004)摘要：以新安京杭运河大桥主桥120m下承式简支钢桁架桥施工设计为例，设计中对主桥构造尺寸拟定(包含桁架高度、节间长度、斜杆倾角、主桁间距、各杆件及节点板厚度等)，通过midas Civil软件进行结构验算,发现原设计中部分杆件强度应力储备不足，通过深度分析，优化了构造尺寸。
结果表明：钢桁架各构件强度、整体稳定性、杆件稳定性、刚度和疲劳验算均满足规范要求，结构设计经济、耐久、安全可靠。

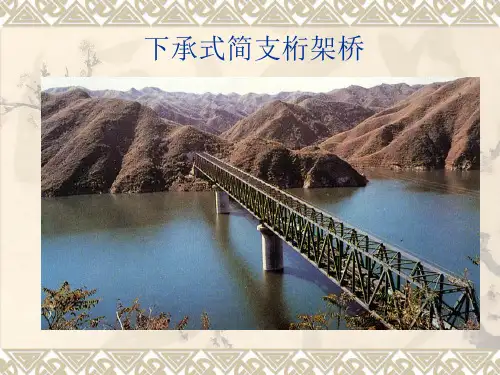

关键词：简支钢桁架；结构分析;疲劳验算；结构安全中图分类号：U442.5文献标识码：A文章编号：16729889(2020)06005704Design and Analysis of120m Through Simply Supported Steel Truss BridgeCAO Junju(Jiangsu Provincial Transportation Engineering Construction Bureau,Nanjing210004,China)Abstract:Taking the construction drawing design of120m through simply supported steel truss of the main bridge of Xin'an Beijing-Hangzhou Grand Canal Bridge as an example.In the design,the structural dimensions of the main bridge are determined(truss height，section length，inclined bar inclination，main truss spacing，the thickness of each member and gusset plate，etc.).Through midas Civil structural checking calculation，it is found that the strength stress reserve of some members in the original design is insufficient.Through depth analysis，the structural size is optimized.The results show that the strength,stability,overall stability,stiffness and fatigue of each member of the steel truss meet the requirements of the code, and the structural design is economical，durable，safe and reliable.Key words:simply supported steel truss；structural analysis；fatigue checking calculation；structural safety下承式简支钢桁架桥是常见的铁路桥梁之一,它具有自重轻、跨越能力强、建筑高度低、建设速度快等特点，可运用在工程抢险、航道整治等工程中。
仁爱学院下承式栓焊简支钢桁梁桥课程设计姓名：学号：班级：设计时间：目录第一章设计资料………………………………………………………………第一节基本资料…………………………………………………………第二节设计内容…………………………………………………………第三节设计要求…………………………………………………………第二章杆件内力计算…………………………………………………………第一节主力作用下主桁杆件内力计算…………………………………第二节横向风力作用下的主桁杆件附加内力计算……………………第三节制动力作用下的主桁杆件附加内力计算………………………第四节疲劳内力计算……………………………………………………第五节主桁杆件内力组合………………………………………………第三章主桁杆件截面设计……………………………………………………第一节下弦杆截面设计…………………………………………………第二节上弦杆截面设计…………………………………………………第三节端斜杆截面设计…………………………………………………第四节中间斜杆截面设计………………………………………………第五节吊杆截面设计……………………………………………………第六节腹杆高强度螺栓计算……………………………………………第四章弦杆拼接计算和下弦端节点设计……………………………………第一节E2节点弦杆拼接计算……………………………………………第二节E0节点弦杆拼接计算……………………………………………第三节下弦端节点设计………………………………………………….. 下弦端节点设计图………………………………………………………………第一章设计资料第一节基本资料1 设计规范：铁路桥涵设计基本规范(TB10002.1-2005)，铁路桥梁钢结构设计规范(TB10002.2-2005)。
2 桁架尺寸：计算跨度分别为L＝48 m、64 m、80 m (按班级人数等分三组，按组序分别对应计算跨度)，节间长度8 m，桁高11 m，主桁中心距5.75 m，纵梁中心距2.0 m，纵联计算宽度5.30 m，采用明桥面。
