当前位置：文档之家 › 第二章材料中的晶体结构

第二章材料中的晶体结构

  • 格式：doc
  • 大小：797.51 KB
  • 文档页数：10

下载文档原格式

  / 10

合集下载

晶体学基础

晶体学基础

图 六方晶系的一些晶向指数与晶面指数
4.晶带
相交于某一晶向直线或平行于此直线的晶面构成一个晶带， 此直线称为晶带轴 设晶带轴的指数为[uvw]，则晶带中任何一个晶面的指数 （hkl）都必须满足：hu+kv+lw=0，满足此关系的晶面都属 于以[uvw]为晶带轴的晶带。→晶带定律 （a） 由两晶面(h1k1l1) (h2k2l2)求其晶带轴[uvw]：
简单晶胞计算公式
正交晶系
dhkl
1 h k l a b c
2 2 2
立方晶系
d hkl
d hkl
a h k l
2 2 2

六方晶系
1 4 h hk k l 2 3 a c
2 2 2 2
的一组晶向，用<uvw>表示。数字相同，但排列顺序不
同或正负号不同的晶向属于同一晶向族。
eg： 立方晶系中
[111 ], [1 11], [1 1 1], [11 1][11 1], [1 11][1 1 1], [111 ] 八个晶向是立方体中
四个体对角线的方向，其原子排列完全相同，属同一晶向族，故用<111>表示。
六方晶系的晶向指数和晶面指
数同样可以应用上述方法标定，
这时取a1，a2，c为晶轴，而 a1轴与a2轴的夹角为120度，c 轴与a1，a2轴相垂直。但这种 方法标定的晶面指数和晶向指 数，不能显示六方晶系的对称 性，同类型 晶面和晶向，其指 数却不相雷同，往往看不出他 们的等同关系。
根据六方晶系的对称特点，对六 方晶系采用a1，a2，a3及c四个
§2.2.2 晶系和布拉菲点阵
1.七个晶系
2. 十四种布拉菲点阵 按照“每个阵点的周围环境相同”的要求，最先是布拉菲 （A. Bravais）用数学方法证明了只能有14种空间点阵。通 常人们所说的点阵就是指布拉菲点阵。

无机材料科学基础___第二章晶体结构

无机材料科学基础___第二章晶体结构

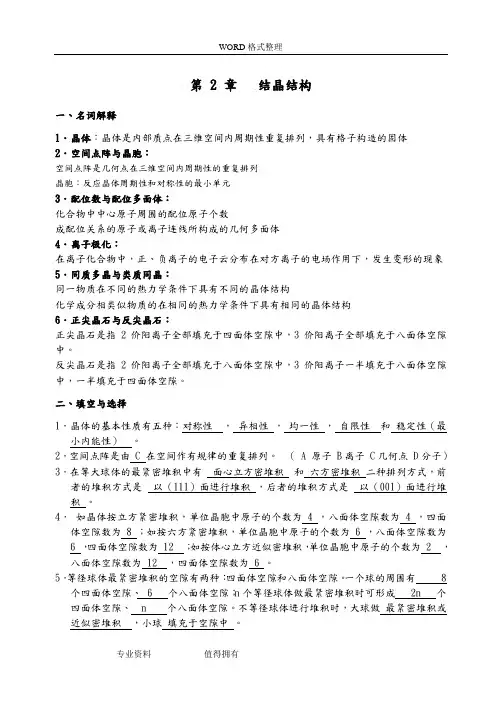

第 2 章结晶结构一、名词解释1．晶体：晶体是内部质点在三维空间内周期性重复排列，具有格子构造的固体2．空间点阵与晶胞：空间点阵是几何点在三维空间内周期性的重复排列晶胞：反应晶体周期性和对称性的最小单元3．配位数与配位多面体：化合物中中心原子周围的配位原子个数成配位关系的原子或离子连线所构成的几何多面体4．离子极化：在离子化合物中，正、负离子的电子云分布在对方离子的电场作用下，发生变形的现象5．同质多晶与类质同晶：同一物质在不同的热力学条件下具有不同的晶体结构化学成分相类似物质的在相同的热力学条件下具有相同的晶体结构6．正尖晶石与反尖晶石：正尖晶石是指2价阳离子全部填充于四面体空隙中，3价阳离子全部填充于八面体空隙中。

反尖晶石是指2价阳离子全部填充于八面体空隙中，3价阳离子一半填充于八面体空隙中，一半填充于四面体空隙。

二、填空与选择1．晶体的基本性质有五种：对称性，异相性，均一性，自限性和稳定性（最小内能性）。

2．空间点阵是由 C 在空间作有规律的重复排列。

（ A 原子 B离子 C几何点 D分子）3．在等大球体的最紧密堆积中有面心立方密堆积和六方密堆积二种排列方式，前者的堆积方式是以（111）面进行堆积，后者的堆积方式是以（001）面进行堆积。

4．如晶体按立方紧密堆积，单位晶胞中原子的个数为 4 ，八面体空隙数为 4 ，四面体空隙数为 8 ；如按六方紧密堆积，单位晶胞中原子的个数为 6 ，八面体空隙数为6 ，四面体空隙数为 12 ；如按体心立方近似密堆积，单位晶胞中原子的个数为 2 ，八面体空隙数为 12 ，四面体空隙数为 6 。

5．等径球体最紧密堆积的空隙有两种：四面体空隙和八面体空隙。

一个球的周围有 8个四面体空隙、 6 个八面体空隙；n个等径球体做最紧密堆积时可形成 2n 个四面体空隙、 n 个八面体空隙。

不等径球体进行堆积时，大球做最紧密堆积或近似密堆积，小球填充于空隙中。

6．在离子晶体中，配置于正离子周围的负离子数（即负离子配位数），决定于正、负离子半径比（r ＋/r －）。

第二章45节晶体结构与常见晶体类型-文档资料

第二章45节晶体结构与常见晶体类型-文档资料

ABC ABC... .
8
面面心心立立方方最最紧紧密密堆堆积积
A
B
C
9
面心立方最紧BCABC……, 即每三层重复一次
10
面面心心立立方方最最紧紧密密堆堆积积
12
6
3
54
11
晶体结构
面心立方 晶胞
在这种堆积方式中可以找出面心立方晶 胞，其中的相当点按面心立方格子分布， 所以称为面心立方最紧密堆积。 其最紧密排列层平行于{111}面网。
①被极化—— 一个离子在其他离子所产生的外电场作用下产生极化（变形）。 变形程度大小用极化率α表示。
F
F——离子所在位置的电场强度；u——诱导偶极矩。 u=e·L e——电荷；L——极化后正、负电荷的中心距。
②主极化——一个离子其本身的电场作用于周围离子使其他离子极化变形。主极 化能力的大小用极化力β表示。
4
六方最紧密堆积
A B A B A
ABABAB…… 每两层重复一次
5
六方晶胞——六方密堆积
A
B
A
密 排
B面
A
A
6
※ 六方最紧密堆积的排列层序是：AB AB AB... ... 将这些球的球心联结起来，便形成六方原始格子，即在这
种堆积中可找出六方晶胞，故称为六方最紧密堆积。其 最紧密排列层平行于{0001}面网。
w r2
w——离子的电价；r——离子半径。
33
在离子晶体中，一般正离子半径较小，当电价较高时， 极化力较明显，而极化率较小，不易变形。负离子半径较大 ，易于变形而被极化，而极化力较小。如Br-、I-等。
通常只考虑正离子对负离子的极化作用。但当正离子外层 为18电子构型时，如Cu+、Ag+、Zn2+等，极化率也比较大， 需考虑负离子对它们的极化作用。

第二章晶体结构

第二章晶体结构

为6个晶胞所共有，上下底面中心的原子为2个晶胞所共有，
所以六方柱晶胞所包含的原子数为：
12
1 6
2
1 2
3 6
二、非金属元素单质的晶体结构
1.惰性气体元素的晶体 惰性气体在低温下形成的晶体为A1（面心立方）型 或A3（六方密堆）型结构。由于惰性气体原子外层为满 电子构型，它们之间并不形成化学键，低温时形成的晶 体是靠微弱的没有方向性的范德华力直接凝聚成最紧密 堆积的A1型或A3型分子晶体。
－填充在八个小立方体的体心。
Ca2+的配位数是8，形成立方配位多面体[CaF8]。F－的配位数
是4，形成[FCa4]四面体，F－占据Ca2+离子堆积形成的四面体
空隙的100%。 或F－作简单立方堆积，Ca2+占据立方体空隙的一半。 晶胞分子数为4。 由一套Ca2+离子的面心立方格子和2套F－离子的面心立方格子
金
红
石
0 .4 1 4 ~ 0 .7 3 2
TeO 2 C oF2 SnO 2 O sO 2 VO2 M nO 2
（ T iO 2 ） 型
-方 石 英 型
0 .2 2 5 ~ 0 .4 1 4
S iO 2
1.萤石（CaF2）型结构及反萤石型结构
立方晶系，点群m3m，空间群Fm3m，如图2-10所示。 Ca2+位于立方晶胞的顶点及面心位置，形成面心立方堆积，F
（a）面心立方 （A1型）
（b）体心立方 （A2型）
（c）密排六方 （A3型）
图2-1 常见金属晶体的晶胞结构

面心立方结构
常见面心立方的金属有Au、Ag、Cu、Al、-Fe 等，晶格结构中原子坐标分别为[0,0,0]，[0,1/2,1/2]，

第二章 晶体结构

第二章 晶体结构

晶胞
• 有实在的具体质点所 组成
平行六面体
• 由不具有任何物理、化学 特性的几何点构成。
是指能够充分反映整个晶体结构特征的最小结构单位， 其形状大小与对应的单位平行六面体完全一致，并可用 晶胞参数来表征，其数值等同于对应的单位平行六面体 参数。

晶胞棱边长度a、b、c，其单位为nm ,棱间夹角α、β、 γ。这六个参数叫做点阵常数或晶格常数。
面网密度：面网上单位面积内结点的数目； 面网间距：任意两个相邻面网的垂直距离。
相互平行的面网的面网密度
和面网间距相等； 面网密度大的面网其面网间 距越大。

空间格子―――连接分布在三维空间的结点构成空 间格子。由三个不共面的行列就决定一个空间格子。
空间格子由一系列 平行叠放的平行六 面体构成

2-1 结晶学基础

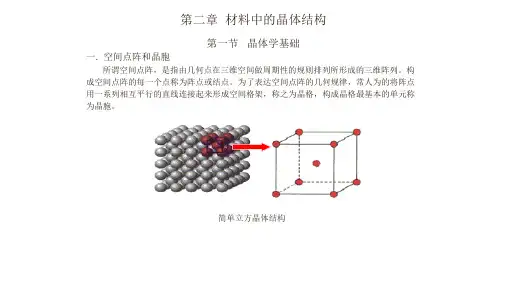

一、空间点阵
1.晶体的基本概念 人们对晶体的认识，是从石英开始的。 人们把外形上具有规则的几何多面体形态的 固体称为晶体。 1912年劳厄（德国的物理学家）第一次成功 获得晶体对X射线的衍射线的图案，才使研究 深入到晶体的内部结构，才从本质上认识了 晶体，证实了晶体内部质点空间是按一定方 式有规律地周期性排列的。
第二章 晶体结构
第二章 晶体结构
1
结晶学基础 晶体化学基本原理 非金属单质晶体结构
2
3 4 5
无机化合物晶体结构
硅酸盐晶体结构
重点：重点为结晶学指数，晶体中质点的堆 积，氯化钠型结构，闪锌矿型结构，萤石型 （反萤石型）结构，钙钛矿型结构，鲍林规 则，硅酸盐晶体结构分类方法。 难点：晶体中质点的堆积，典型的晶体结构 分析。
• 结点分布在平行六面
体的顶角； •平行六面体的三组棱长 就是相应三组行列的结 点间距。

第二章 晶体结构与结晶

第二章 晶体结构与结晶

α-Fe
γ-Fe
2、固态转变的特点 ⑴形核一般在某些特定部 位发生（如晶界、 位发生（如晶界、晶内 缺陷、特定晶面等）。 缺陷、特定晶面等）。
锡 疫
固态相变的晶界形核
⑵由于固态下扩散困难，因 由于固态下扩散困难， 而过冷倾向大。 而过冷倾向大。 ⑶固态转变伴随着体积变化， 固态转变伴随着体积变化，
（2）细化晶粒的方法 ）细化晶粒的方法
1）增大过冷度——提高液体金属的冷却速 增大过冷度 过冷度——提高液体金属的冷却速 度。 2）变质处理——在金属中加入能非自发形 变质处理——在金属中加入能非自发形 核的物质，增加晶核的数量或者阻碍晶核长 核的物质， 大。 3）振动或搅拌——造成枝晶破碎细化（增 振动或搅拌——造成枝晶破碎细化 造成枝晶破碎细化（ 加新生晶核）。 加新生晶核）。
(2)晶核长大 (2)晶核长大
晶核长大：即金属结晶时， 晶核长大：即金属结晶时，晶粒长大成为 晶体的过程。 晶体的过程。 两种长大方式 —— 平面生长 与 树枝状生长 树枝 状生 长 平面生长
树枝状结晶
金 属 的 树 枝 晶 金 属 的 树 枝 晶 冰 的 树 枝 晶
金 属 的 树 枝 晶
枝晶形成的原因： 枝晶形成的原因：
式中 ΔT——过冷度（℃）； ΔT——过冷度 过冷度（ ——金属的理论结晶温度 金属的理论结晶温度（ T0 ——金属的理论结晶温度（℃）； ——金属的实际结晶温度 金属的实际结晶温度（ Tn ——金属的实际结晶温度（℃）。
金属的过冷度不是恒定值，它与冷却速度有关。 金属的过冷度不是恒定值，它与冷却速度有关。
（4）铸锭的缺陷 ）
1、缩孔（集中缩孔） 、缩孔（集中缩孔） --最后凝固的地方 最后凝固的地方 2、缩松（分散缩孔） 、缩松（分散缩孔） --枝晶间和枝晶内 枝晶间和枝晶内 3、气孔（皮下气孔） 、气孔（皮下气孔）

材料科学基础第二章

材料科学基础第二章


y

[111]
x
[111]

例：画出晶向
[112 ]
2.立方晶系晶面指数
晶面指数的确定方法
（a)建立坐标系，结点为原点， 三棱为方向，点阵常数为单位 （原点在标定面以外，可以采 用平移法）； (b)晶面在三个坐标上的截距a1 a2 a3 ； (c)计算其倒数 b1 b2 b3 ； (d)化成最小、整数比h：k：l ； 放在圆方括号(hkl)，不加逗号， 负号记在上方 。
3.六方晶系晶面和晶向指数
三指数表示六方晶系晶面和晶向的缺点：晶体学上等价的 晶面和晶向不具有类似的指数。 例：
晶面指数

(11 0)
（100）
[010] [100]
从晶面指数上不能明确表示等同晶面，为了克服这一缺点， 采用a1、a2、a3及c四个晶轴， a1、a2、a3之间的夹角均 为120º ，晶面指数以（hkil）表示。 根据立体几何，在三维空间中独立的坐标轴不会超过三 个可证明 ： i= - (h+k) 或 h+k+i=0
六方晶系
d hkl
h k l a b c
2 2 2
d hkl
a h2 k 2 l 2
1 l c
2
4 h 2 hk k 2 3 a2
注：以上公式是针对简单晶胞而言的，如为复杂晶胞， 例如体心、面心，在计算时应考虑晶面层数增加的影 响，如体心立方、面心立方、上下底（001）之间还有 一层同类型晶面，实际
[1 00 ]

[0 1 0]

[010]
[1 00]
y
[100]
x

[00 1]

机械工程材料 第二章 金属的晶体结构与结晶

机械工程材料 第二章 金属的晶体结构与结晶

均匀长大
树枝状长大
2-2
晶粒度
实际金属结晶后形成多晶体，晶粒的大小对力学性能影响很大。 晶粒细小金属强度、塑性、韧性好，且晶粒愈细小，性能愈好。
标准晶粒度共分八级， 一级最粗，八级最细。 通过100倍显微镜下的 晶粒大小与标准图对 照来评级。
2-2
• 影响晶粒度的因素
• （1）结晶过程中的形核速度N（形核率） • （2）长大速度G（长大率）
面心立方晶 格
912 °C α - Fe
体心立方晶 格
1600
温 度
1500 1400
1300
1200
1100
1000
900
800
700 600 500
1534℃ 1394℃
体心立方晶格
δ - Fe
γ - Fe
γ - Fe
912℃
纯铁的冷却曲线
α – Fe
体心立方晶 格
时间
由于纯铁具有同素异构转变的特性，因此，生产中才有可能通过 不同的热处理工艺来改变钢铁的组织和性能。
2-3
• 铁碳合金—碳钢+铸铁，是工业应用最广的合金。 含碳量为0.0218% ~2.11%的称钢 含碳量为 2.11%~ 6.69%的称铸铁。 Fe、C为组元，称为黑色金属。 Fe-C合金除Fe和C外，还含有少量Mn 、Si 、P 、 S 、 N 、O等元素，这些元素称为杂质。
2-3
• 铁和碳可形成一系列稳定化合物： Fe3C、 Fe2C、 FeC。 • 含碳量大于Fe3C成分（6.69%）时，合金太脆，已无实用价值。 • 实际所讨论的铁碳合金相图是Fe- Fe3C相图。
2-2
物质从液态到固态的转变过程称为凝固。 材料的凝固分为两种类型：

第2章 材料中的晶体结构

第2章 材料中的晶体结构

b. 已知两不平行晶向[u1v1w1]和[u2v2w2 ]，由其决定的 晶面指数(hkl)为：
h v1 w 2 v 2 w 1 , k w 1u 2 w 2 u 1, l u 1 v 2 u 2 v1
补充
cos
2
(对于立方晶系)
两个晶面（h1k1l1）与（h2k2l2）之间的夹角φ
h h
1 2

k k
1 2
2

2
ll
1
2 2 2
(h1
k
2 1

l1 )
(h 2
k

l
2 2
)
两个晶向[u1v1w1]与[u2v2w2]之间的夹角θ
cos
2
u u
1
2

vv
1 2
2

w w
1 2
2
(u 1
v
2 1

w1)
(u 2
v
2 2

w
2 2
)
晶面（hkl）与晶向[uvw]之间的夹角ψ
晶向指数用[uvtw] 来表示。其中 t =－（u＋v）
120° 120°
晶面指数的标定
1.求晶面与四个轴的截距
2.取倒数
3.再化成简单整数
4.用圆括号括起来（h k i l）
六方系六个侧面的指数分别为：
(1 1 00),(01 1 0),(10 1 0),(1 100),(0 1 10),(1 010)
(210)
(012)
(362)
注意
选坐标原点时，应使其位于待定晶面以外，防止 出现零截距。 已知截距求晶面指数，则指数是唯一的；而已知 晶面指数，画晶面时，这个晶面就不是唯一的。

第二章材料中的晶体结构

第二章材料中的晶体结构

TiO2
体心四方
1个正离子 2个负离子
6
3
八面体 VO2, NbO2, MnO2, SnO2, PbO2, …
7. MgAl2O4(尖晶石)晶型
8.Al2O3(刚玉)晶型
第四节 共价晶体的结构
一、共价晶体的主要特点 1. 共价键结合，键合力通常强于离子键 2. 键的饱和性和方向性，配位数低于金属和离 子晶体 3. 高熔点、高硬度、高脆性、绝缘性
(2) 求投影．以晶格常数为单位，求待定 晶向上任一阵点的投影值。
(3) 化整数．将投影值化为一组最小整数。
(4) 加括号．［uvw］。
2.晶面指数及其确定方法
1) 晶面指数 — 晶体点阵中阵点面的 方向指数。 2) 确定已知晶面ห้องสมุดไป่ตู้指数。
(1) 建坐标．右手坐标，坐标轴为晶胞 的棱边，坐标原点不能位于待定晶面内。
cph
a=b≠c
a 2r
5. 致密度 — 晶胞中原子体积占总体积的分数
bcc
fcc
cph
3 0.68
8
2 0.74
6
2 0.74
6
6. 间隙 — 若将晶体中的原子视为球形，则相 互接触的最近邻原子间的空隙称为间隙。
间隙内能容纳的最大刚性球的半径称为
间隙半径 rB。 间隙大小常用间隙半径与原子半径 rA之
比 rB / rA 表示。
1) 面心立方结构晶体中的间隙 正八面体间隙：位于晶胞各棱边中点及体心位置.
一个晶胞中共有4个.
rB / rA 0.414
正四面体间隙：位于晶胞体对角线的四分之一处. 一个晶胞中共有8个.
rB / rA 0.225
2) 体心立方结构晶体中的间隙 扁八面体间隙：位于晶胞各棱边中点及面心处. 一个晶胞中共有6个. rB / rA 0.155

大学材料科学基础第二章材料中的晶体结构

大学材料科学基础第二章材料中的晶体结构
反过来： U = u - t; V = v - t; W = w
4．晶面间距（Interplanar crystal spacing）
两相邻近平行晶面间的垂直距离—晶面间 距，用dhkl表示,面间距计算公式见(1-6)。 通常，低指数的面间 距较大，而高指数的 晶面间距则较小 晶面间距愈大，该晶 面上的原子排列愈密 集；晶面间距愈小， 该晶面上的原子排列 愈稀疏。
晶体结构 = 空间点阵 + 结构单元
如：Cu, NaCl, CaF2有不同的晶体结构， 但都属于面心立方点阵。 思考题：空间点阵与布拉菲点阵。
三、 晶向指数与晶面指数
（Miller Indices of Crystallographic Directions and Planes） 在晶体中，由一系列原子所组成的平面称 为晶面，原子在空间排列的方向称为晶向。 晶体的许多性能都与晶体中的特定晶面和晶 向有密切关系。为区分不同的晶面和晶向， 采用晶面和晶向指数来标定。
5．晶带 (Crystal zone) 所有平行或相交于同一直线的晶面构 成一个晶带，此直线称为晶带轴。
晶带轴[u v w]与该晶带的晶面（h k l） 之间存在以下关系： hu + kv + lw = 0 凡满足此关系的晶面都属于以[u v w]为 晶带轴的晶带，律应用举例
1 晶胞中原子数 (Number of Atoms in Unit Cell)
一个晶胞内所包含的原子数目。 体心立方晶胞：2个。 面心立方晶胞：4个。 密排六方晶胞：6个。
2 原子半径 r 与点阵常数 a 的关系
严格的说，原子半径并不是一个常数，它 随外界条件（温度）、原子结合键、配位数而 变，在理论上还不能精确地计算原子半径。 定义为晶胞中原子密排方向上相邻两原子 之间平衡距离的一半，用点阵常数表示。

第二章 金属与合金的晶体结构与结晶

第二章 金属与合金的晶体结构与结晶

第二章 金属与合金的晶体结构与结晶第一节 金属的晶体结构自然界的固态物质，根据原子在内部的排列特征可分为晶体与非晶体两大类。

晶体与非晶体的区别表现在许多方面。

晶体物质的基本质点（原子等）在空间排列是有一定规律的，故有规则的外形，有固定的熔点。

此外，晶体物质在不同方向上具有不同的性质，表现出各向异性的特征。

在一般情况下的固态金属就是晶体。

一、晶体结构的基础知识（1）晶格与晶胞为了形象描述晶体内部原子排列的规律，将原子抽象为几何点，并用一些假想连线将几何点连接起来，这样构成的空间格子称为晶格（图2-1）晶体中原子排列具有周期性变化的特点，通常从晶格中选取一个能够完整反映晶格特征的最小几何单元称为晶胞（图2-1），它具有很高对称性。

（2）晶胞表示方法不同元素结构不同，晶胞的大小和形状也有差异。

结晶学中规定，晶胞大小以其各棱边尺寸a 、b 、c 表示，称为晶格常数。

晶胞各棱边之间的夹角分别以α、β、γ表示。

当棱边a b c ==，棱边夹角90αβγ===︒时，这种晶胞称为简单立方晶胞。

（3）致密度金属晶胞中原子本身所占有的体积百分数，它用来表示原子在晶格中排列的紧密程度。

二、三种典型的金属晶格1、体心立方晶格晶胞示意图见图2-2a。

它的晶胞是一个立方体，立方体的8个顶角和晶胞各有一个原子，其单位晶胞原子数为2个，其致密度为0.68。

属于该晶格类型的常见金属有Cr、W、Mo、V、α-Fe等。

2、面心立方晶格晶胞示意图见图2-2b。

它的晶胞也是一个立方体，立方体的8个顶角和立方体的6个面中心各有一个原子，其单位晶胞原子数为4个，其致密度为0.74（原子排列较紧密）。

属于该晶格类型的常见金属有Al、Cu、Pb、Au、γ-Fe等。

3、密排六方晶格它的晶胞是一个正六方柱体，原子排列在柱体的每个顶角和上、下底面的中心，另外三个原子排列在柱体内，晶胞示意图见图2-2c。

其单位晶胞原子数为6个，致密度也是0.74。

属于该晶格类型常见金属有Mg、Zn、Be、Cd、α-Ti等。

第二章 晶体结构

第二章 晶体结构

二、结合力与结合能（续）
1-3 双原子结合力、结合能模型
双原子互作用力模型
双原子互作用能模型
三、原子半径（Ra)
1.计算公式 当R=R0时，两个正离子间的 中心距，称为原子直径（2Ra),亦 即R0=2Ra；
2.影响因素 ① 致密度越高，则Ra越小；
②键合力越高，则Ra越小；
③不同方向上Ra也可能不同；
1. 立方晶系的晶向与晶面指数
1） 建立坐标系 以晶胞中需要确定的晶向上的某一个阵点O作为原点，以 通过原点的晶轴作为坐标轴。一般规定从书指向读者的 方向作为x轴的正方向，指向右边的方向作为y轴的正方 向，指向上方的方向作为z轴的正方向；以晶胞的三个 点阵常数a、b、c分别作为x、y、z轴的单位长度。 2） 确定晶胞中原子的坐标值 在通过原点的待定晶向OP上确定离原点最近的一个阵点 在坐标系中的坐标值。 3） 将指数化为整数并加方括号表示 将三个坐标值化为最小整数u、v、w，并加上方括号， 就得到了晶向OP的晶向指数[uvw]。如果uvw中某一个 数值为负数，则将该负号标注在这个数的上方。
4. 极化键
某些分子之间，中性原子之间，依赖两个偶极子之间的静电引力相结合。范 德华力比较微弱。
二、结合力与结合能
1.结合力
1-1 概念
所有键型都以静电力结合，静电作用产生引力和吃力。
Si原子电子轨道
1-2 原因
原子相互结合后，电子能带叠加：①原来已填满，则能量上升， 体现为斥力；②原来未填满，则能量下降，体现为引力。
③点阵参数 晶胞三条棱边的边长a、b、c及晶轴之间的夹角 α、β、γ称为晶胞参数
晶胞及晶胞参数
晶胞选取的原则
同一空间点阵可因选取方式不同而得到不相同的晶胞

2 《材料科学基础》第二章 晶体结构(下)

2 《材料科学基础》第二章 晶体结构(下)

思考题
Ca2+：000，½ ½ 0，½ 0 ½ ，0 ½ ½ F
-
：¼ ¼ ¼, ¾ ¾ ¼, ¾ ¼ ¾, ¼ ¾ ¾, ¾ ¾ ¾, ¼ ¼ ¾, ¼ ¾ ¼, ¾ ¼ ¼
思考题：
据晶体结构简要解释:
•为什么CaF2比NaCl容易形成弗仑克尔缺陷？
•为什么萤石结构中一般存在着负离子扩散机制？
了解
Al3+的分布原则符合鲍林规则：在同一层
和层与层之间， Al3+之间的距离应保持
最远。
空隙
α－Al2O3中的氧与铝的排列次序可写成： OAAlDOBAlEOAAlFOBAlDOAAlEOBAlFOAAlD……6层一个周期
Al3+的CN＝6， Z=
O2-的CN＝ 4
2
属于刚玉型结构的晶体：
• 硅酸盐结构的特点：
2/3八面体间隙(A、B) 1/2八面体间隙(A) l/8四面体间隙(B) 全部立方体中心 1/2立方体中心
尖晶石
反尖晶石 纤锌矿 砷化镍 刚 玉 钛铁矿 橄榄石 氯化铯 萤 石 硅石型
二、硅酸盐晶体结构
1. 岛状结构
2. 组群状结构
3. 链状结构 4. 层状结构 5. 架状结构
•硅酸盐晶体的组成表征:
4：6：4AB2O4
4：6：4B（AB）O4 4：4MO 6：6MO 6：4M2O3 6：6：4ABO3 6：4：4A2BO4 8：8MO 8：4MO2 4：2MO2
1/8四面体间隙(A) 1/2八面体间隙(B) 1/8四面体间隙(B) 1/2八面体间隙(A、B) 1/2四面体间隙 全部八面体间隙 2/3八面体间隙
8
性质：硬度最高、极好的导热性、具半导体性能 与其结构相同的有硅、锗、灰锡、合成立方氮化硼等

材料科学基础-2

材料科学基础-2
[111 ]
[ 1 11]
[1 1 1]
[1 1 1]
[11 1 ]
[1 1 1]
[1 1 1]
[1 1 1]
例：在一个面心立方晶胞中画出[012]、[123] 晶向。
晶面：通过空间点阵中任一组阵点的平面代表晶 体中的原子平面，称为晶面 晶面指数：表示晶体中点阵平面的指数，由晶面 与三个坐标轴的截距值所决定。 晶面指数的标定步骤： 建坐标：所定晶面不应通过原点； 求截距：求出待定晶面在三个坐标轴上的截距， 如果该晶面与某坐标轴平行，则其截距为∞； 取倒数：取三个截距值的倒数； 化整并加圆括号：将三个截距的倒数化为最小 整数h、k、l，并加圆括号，即（hkl），如果截距 为负值，则在负号标注在相应指数的上方。
正交
三、晶向指数与晶面指数(Miller指数)
晶向：空间点阵中各阵点列的方向代表晶体中原子排列的 方向，称为晶向，即空间点阵中任意两阵点的连接矢量。 晶向指数：表示晶体中点阵方向的指数。 晶向指数的确定步骤：
z
[ 1 11]
[112] • 建立坐标系； • 确定坐标值：在待定晶向上确定 [1 1 1] [1 1 0] 距原点最近的一个阵点的三个坐标值； • 化整并加方括号：将三个坐标值化为最小 [001] [111] 整数u、v、w,并加方括号。如有负值，在 [010] o 该数值上方标负号。 [100] [110]
• 在立方晶系中，具有相同指数的晶面和晶向 必定相互垂直。不适合其它晶系。 如： [121] (121) 即：晶向 [121] 为晶面 (121)的法向量。 ★ 因此，晶面指数可作为向量进行运算。
例：在一个面心立方晶胞中画出(102)、 (223) 晶面。
六方晶系的晶向指数和晶面指数

材料科学基础课件第二章--晶体结构

材料科学基础课件第二章--晶体结构
16
小结
1. 晶体结构是指晶体中原子或分子的排列情况，由空间点阵 与结构基元构成，晶体结构的形式是无限多的。
2. 空间点阵是把晶体结构中原子或分子等结构基元抽象为周
围环境相同的阵点之后，描述晶体结构的周期性和对称性的
图像。
17
2.1.2 晶向指数和晶面指数
(1) 晶向指数 晶向（crystal directions）—通 过晶体中任意两个原子中心连 成直线来表示晶体结构的空间 的各个方向。
些晶向可归为一个晶向族，用〈ｕｖｗ〉表示。如
〈111〉 晶 向 族 包 括 [111] 、 [T11] 、 [1T1] 、 [11T] 、 [TT1]、[1TT]、[T1T]、[TTT]；〈100〉晶向族包括 [100]、[010]、[001]、[T00]、[0T0]、[00T] 。
(4)同一晶向族中晶向上原子排列因对称关系而等同。
范德华键的特点及典型的分子晶体的性质：
范德华键（分子键）是通过“分子力”而产生的键合。分子力 包括三种力：葛生力（Keesen force）──极性分子中的固有 偶极矩产生的力，德拜力（Debye force）──感应偶极矩产生 的力，即极性分子和非极性分子之间的作用力，伦敦力 （London force）──非极性分子中的瞬时偶极矩产生的力。 当分子力不是唯一的作用力时，它们可以忽略不计。
2 晶体结构
晶体：物质是由原子、分子或离子按一定的空间 结构排列所组成的固体，其质点在空间的分布具 有周期性和对称性，因而晶体具有规则的外形。
1
晶体的宏观特征
石英
硫
2
钠长石 Na[AlSi3O8]
绿柱石 Be3Al2(SiO3)6
3
祖母绿Be3Al2[Si6O18]

工程材料学2金属的晶体结构与结晶

工程材料学2金属的晶体结构与结晶

§2.1 晶体学基础知识
注意:晶面指数特征与与原点位置无关；每一指数对应一组平行的晶面 。
§2.1 晶体学基础知识
晶面族：原子排列情况相同，但空间位向不同的各组晶面的集合。
§2.1 晶体学基础知识
立方晶系常见的晶面 Z
（011）
（110
） （011
（101）
）
（101 ）
Y
（110
） X
§2.1 晶体学基础知识
柱体。
四轴定向：晶面符号一般写为（hkil），指
数的排列顺序依次与a1轴、 a2轴、 a3轴、c轴相对
应，其中a1、a2、a3三轴间夹角为120o，c轴与它 们垂直。它们之间的关系为：i =－（h＋k）。
2.2.3、六方晶系晶面、晶向表示方法
1、晶面指数：
方法同立方晶系， (hkil)为在四个坐标 轴的截距倒数的化简 ，自然可保证关系式 h＋k＋i＝0。底面指 数为(0001)。
铅锭宏观组织
沿晶断口
§2.3 金属材料的实际晶体结构
点缺陷对材料性能的影响
（1）提高材料的电阻 定向流动的电子在点缺陷处受到非平衡 力(陷阱)，增加了阻力，加速运动提高局部温度(发热)。
（2）加快原子的扩散迁移 空位可作为原子运动的周转站。 ( 3 ) 使强度、硬度提高，塑性、韧性下降。
§2.3 金属材料的实际晶体结构
体心立方晶格为单斜晶系
§2.2 纯金属的典型晶体结构
１．体心立方、面心立方为何不在前述七大晶系之内？
面心立方晶格为菱方晶系
§2.2 纯金属的典型晶体结构
２．面心立方、密排六方的致密度相同，原子堆积方式的主要差异是什么？
密排六方晶格的堆垛顺序为ABABAB… 面心立方晶格的堆垛顺序为ABCABCABC…

机械工程材料 第二章 金属的晶体结构与结晶

机械工程材料 第二章 金属的晶体结构与结晶

2-3 根据组元数, 一般分为二元相图、三元相图。 三元相图
Fe-C二元相 图
2-3 同素异构转变 有些物质在固态下其晶格类型会随温度变化而发生变化，这 种现象称为同素异构转变。 锡，四方结构的白锡在13℃下转变为金刚石立方结构的灰 锡。 同素异构转变同样也遵循形核、长大的规律，但它是一个 固态下的相变过程，即固态相变。 除锡之外，铁、锰、钴、钛等也都存在着同素异构转变。
位错密度增加，能提高金属强度。
2-1
（3）面缺陷
呈面状分布的缺陷，主要是晶界和亚晶界。 晶体缺陷产生晶格畸变，使金属的强度、硬度提高，韧性下降。
2-1
二、合金的晶体结构 1.合金的基本概念
合金：两种或两种以上的金属与金属，或金属与非金属经一定方法合成的 具有金属特性的物质。 例如，钢和生铁是Fe与C的合金，黄铜是Cu和Zn的合金。 组元：组成合金最基本的物质。可以是元素，也可以是化合物。 黄铜的组元是铜和锌；青铜的组元是铜和锡。铁碳合金中的Fe3C，镁硅合 金中的Mg2Si。 合金系：组元不变，当组元比例发生变化，可配制出一系列不同成分、不 同性能的合金，这一系列的合金构成一个“合金系统”，简称合金系。
2-1
（2）金属化合物
合金组元间发生相互作用而形成一种具有金属特性的物质。
1.正常价化合物：如Mg2Si, Mg2Sn, Mg2Pb, Cu2Se等。
2.电子化合物：不遵守原子价规律，但有一定的电子浓度的化合物。
如Cu3Al, CuZn3, Cu5Zn8等。
3.间隙化合物：由过渡族金属元素与碳、氮、氢、硼等原子半径较
通常在钢中加入铝、钒，向铸铁液中加入硅铁合金。
（3）机械振动、超声振动、电磁搅拌： 使结晶过程中形成的枝晶折断裂碎，增加晶核数，达到细化晶粒的目的。

第二章 晶体结构

第二章 晶体结构

第二章晶体结构内容提要大多数无机材料为晶态材料，其质点的排列具有周期性和规则性。

不同的晶体，其质点间结合力的本质不同，质点在三维空间的排列方式不同，使得晶体的微观结构各异，反映在宏观性质上，不同晶体具有截然不同的性质。

1912年以后，由于X射线晶体衍射实验的成功，不仅使晶体微观结构的测定成为现实，而且在晶体结构与晶体性质之间相互关系的研究领域中，取得了巨大的进展。

许多科学家，如鲍林（Pauling）、哥希密特（Goldschmidt）、查哈里阿生（Zachariason）等在这一领域作出了巨大的贡献，本章所述内容很多是他们研究的结晶。

要描述晶体的微观结构，需要具备结晶学和晶体化学方面的基本知识。

本章从微观层次出发，介绍结晶学的基本知识和晶体化学基本原理，以奠定描述晶体中质点空间排列的理论基础；通过讨论有代表性的无机单质、化合物和硅酸盐晶体结构，以掌握与无机材料有关的各种典型晶体结构类型，建立理想无机晶体中质点空间排列的立体图像，进一步理解晶体的组成－结构－性质之间的相互关系及其制约规律，为认识和了解实际材料结构以及材料设计、开发和应用提供必要的科学基础。

2.1 晶体化学基本原理由于天然的硅酸盐矿物和人工制备的无机材料制品及其所用的原料大多数是离子晶体，所以在这一节主要讨论离子晶体的晶体化学原理。

一、晶体中键的性质（键性的判别）过去的教学中，以电子云的重要情况讨论键型。

Na－Cl认为是典型的离子键。

硅酸盐晶体中比较典型的结合键方式：Si－O Al－O M e－O （M代表许多碱、碱土金属）Me－O、Al—O键通常认为是比较典型的离子键，而Si－O键中Si－O键离子键、共价键成分相当。

为了方便，通常也认为是离子键。

那么键的成分是如何确定的？即通常如何判断键的类型呢？Pauling通过大量的研究发现，可以根据各元素的电负性差别判断键的类型（由于电负性反映元素粒子得失电子的能力）。

元素电子的电负性x＝元素电子的电离能力I＋元素原子的电子亲和能E。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第二章材料中的晶体结构基本要求：理解离子晶体结构、共价晶体结构。

掌握金属的晶体结构和金属的相结构，熟练掌握晶体的空间点阵和晶向指数和晶面指数表达方法。

重点：空间点阵及有关概念，晶向、晶面指数的标定，典型金属的晶体结构。

难点：六方晶系布拉菲指数标定，原子的堆垛方式。

§2.1 晶体与非晶体1.晶体的定义：物质的质点(分子、原子或离子)在三维空间作有规律的周期性重复排列所形成的物质叫晶体。

2. 非晶体：非晶体在整体上是无序的；近程有序。

3. 晶体的特征周期性有固定的凝固点和熔点各向异性4.晶体与非晶体的区别a.根本区别：质点是否在三维空间作有规则的周期性重复排列b.晶体熔化时具有固定的熔点,而非晶体无明显熔点,只存在一个软化温度范围c.晶体具有各向异性，非晶体呈各向同性（多晶体也呈各向同性，称“伪各向同性”）5.晶体与非晶体的相互转化思考题：常见的金属基本上都是晶体,但为什么不显示各向同性?§2.2 晶体学基础§2.2.1 空间点阵和晶胞1.基本概念阵点、空间点阵晶格晶胞：能保持点阵特征的最基本单元2.晶胞的选取原则：（1）晶胞几何形状能够充分反映空间点阵的对称性；（2）平行六面体内相等的棱和角的数目最多；（3）当棱间呈直角时，直角数目应最多；（4）满足上述条件，晶胞体积应最小。

3. 描述晶胞的六参数§2.2.2 晶系和布拉菲点阵1.晶系2. 十四种布拉菲点阵晶体结构和空间点阵的区别§2.2.3 晶面指数和晶向指数晶向：空间点阵中各阵点列的方向。

晶面：通过空间点阵中任意一组阵点的平面。

国际上通用米勒指数标定晶向和晶面。

1.晶向指数的标定(1)建立以晶轴a，b，c为坐标轴的坐标系，各轴上的坐标长度单位分别是晶胞边长a，b，c，坐标原点在待标晶向上；(2)确定该晶向上距原点最近的一个阵点P的三个坐标值(xa，yb，zc)；(3)将x，y，z化成最小的简单整数比u，v，w，且u∶v∶w = x∶y∶z；(4)将u，v，w三数置于方括号内就得到晶向指数[uvw]。

晶向指数的说明：a.指数意义：代表相互平行、方向一致的所有晶向。

b.负值：标于数字上方，表示同一晶向的相反方向。

c.晶向族：晶体中原子排列情况相同但空间位向不同的一组晶向，用<uvw>表示。

数字相同，但排列顺序不同或正负号不同的晶向属于同一晶向族。

2.晶面指数的标定(1)建立一组以晶轴a，b，c为坐标轴的坐标系。

(2)求出待标晶面在a，b，c轴上的截距xa，yb，zc。

如该晶面与某轴平行，则截距为∞。

(3)取截距的倒数1/xa，1/yb，1/zc。

(4)将这些倒数化成最小的简单整数比h，k，l，使h∶k∶l= 1/xa∶1/yb∶1/zc。

(5)如有某一数为负值，则将负号标注在该数字的上方，将h，k，l置于圆括号内，写成(hkl)，则(hkl)就是待标晶面的晶面指数。

晶面指数的说明：晶面指数所代表的不仅是某一晶面，而是代表着一组相互平行的晶面a.指数意义：代表一组平行的晶面；b.0的意义：面与对应的轴平行；c.平行晶面：指数相同，或数字相同但正负号相反；d.晶面族：晶体中具有相同条件（原子排列和晶面间距完全相同），空间位向不同的各组晶面，用{hkl}表示。

e.若晶面与晶向同面，则hu+kv+lw=0;f.若晶面与晶向垂直，则u=h, k=v, w=l。

3.六方系晶面和晶向指数标定根据六方晶系的对称特点，对六方晶系采用a1，a2，a3及c四个晶轴，a1，a2，a3之间的夹角均为120度，这样，其晶面指数就以(h k i l）四个指数来表示。

根据几何学可知，三维空间独立的坐标轴最多不超过三个。

前三个指数中只有两个是独立的，它们之间存在以下关系：i ＝－( h + k ) 。

因此，可以由前两个指数求得第三个指数。

4.晶带相交于某一晶向直线或平行于此直线的晶面构成一个晶带，此直线称为晶带轴设晶带轴的指数为[uvw]，则晶带中任何一个晶面的指数（hkl）都必须满足：hu+kv+lw=0，满足此关系的晶面都属于以[uvw]为晶带轴的晶带。

→晶带定律（a）由两晶面(h1k1l1) (h2k2l2)求其晶带轴[uvw]：u=k1l2-k2l1; v=l1h2-l2h1; w=h1k2-h2k1。

（b）由两晶向[u1v1w1][u2v2w2]求其决定的晶面(hkl)。

h=v1w1-v2w2; k=w1u2-w2u1; l=u1v2-u2v1。

5.晶面间距一组平行晶面中，相邻两个平行晶面之间的距离。

通常，低指数的面间距较大，而高指数的晶面间距则较小。

晶面间距愈大，该晶面上的原子排列愈密集；晶面间距愈小，该晶面上的原子排列愈稀疏。

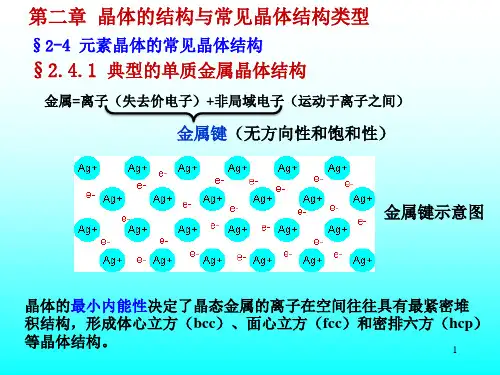

正交晶系立方晶系cos cos cos hkl a b c d h k lαβγ===2222222cos cos cos hkl h k l d a b c αβγ⎡⎤⎛⎫⎛⎫⎛⎫++=++⎢⎥ ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭⎢⎥⎣⎦hkl d =hkl a d =§2.3 纯金属的晶体结构一、典型金属的晶体结构常见金属晶体的结构 面心立方（A 1）face-centred cubic lattice →fcc体心立方（A 2）body-centred cubic lattice →bcc密排六方（A 3）hexagonal close-packed lattice →hcp面心立方晶胞示意图（a ）刚球模型；（b ）质点模型；（c ）晶胞中原子数示意图 体心立方晶胞示意图（a ）刚球模型；（b ）质点模型；（c ）晶胞中原子数示意图1.晶胞中原子数每个晶胞所含有的原子数（N ）可用下式计算：N=Ni+Nf/2+Nr/mNi,Nf,Nr 分别表示位于晶胞内部，面心和角顶上的原子数，m 为晶胞类型参数，立方晶系m=8，六方晶系m=6.2.原子半径与点阵常数的关系晶胞中棱边长度a,b,c 称为点阵常数。

如把原子看作半径为r 的刚性球， 则可据几何关系求出点阵常数与r 之间的关系。

3.配位数与致密度配位数和致密度定量地表示原子排列的紧密程度。

配位数（coordination number ，CN ）：晶体结构中任一原子周围最近且等距离的原子数。

致密度（K ）：晶胞中原子所占的体积分数，思考题：1.试计算体心立方铁受热而变为面心立方铁时出现的体积变化。

在转变温度下,体心立方铁的点阵参数是2.863Å，而面心立方铁的点阵参数是3.591Å。

2．分别画出面心立方晶格和体心立方晶格{100}, {110}, {111}晶面上原子排列示意图。

4.晶体中原子的堆垛方式等径球最紧密堆积时，在平面上每个球与6个球相接触，形成第一层（球心位置标记为A 。

此时，每3个彼此相接触的球体之间形成1个弧线三角形空隙，每个球周围有6个弧线三角形空隙，其中3个空隙的尖角指向图的下方（其中心位置标记为B ），另外3个空隙的尖角指向图的上方（其中心位置标记为C ），0.74 12 6 密排六方 0.7412 4 面心立方 0.68 8 2体心立方 致密度 配位数 原子数 原子半径a r 43=a r 21=a r 42=Vnv K =这两种空隙相间分布。

球体在空间的堆积是按照ABAB ……的层序来堆积。

这样的堆积中可以取出一个六方晶胞，称为六方最紧密堆积（A3型）。

另一种堆积方式是按照ABCABC ……的堆积方式。

这样的堆积中可以取出一个面心立方晶胞，称为面心立方最紧密堆积。

面心立方堆积中，ABCABC ……重复层面平行于（111）晶面（A1型） 。

两种最紧密堆积中，每个球体周围同种球体的个数均为12。

5.晶体结构中的间隙二、多晶型性当外界条件（温度、压力）改变时，元素的晶体结构可以发生转变，这种性能称作同素异晶性，或称多晶型性，这种转变则称为同素异晶转变或多晶型性转变，转变的产物叫同素异构体。

三、晶体结构中的原子半径当大量原子通过键合组成紧密排列的晶体时，利用原子等径刚性球模型，以相切两刚性球的中心距的一半作为原子半径，并根据X 射线测定的点阵常数可计算出原子半径。

但原子半径并非固定不变，除与温度、压力等外界条件有关外，还受结合键、配位数以及外层电子结构等因素的影响。

1 、温度与压力的影响2 、结合键的影响3 、配位数的影响4 、原子核外电子结构的影响刚球模型四面体间刚球模型八面体间隙§2.4离子晶体的结构一、离子晶体的主要特点离子晶体是由正负离子通过离子键按一定方式堆积起来而形成的。

由于离子键的结合力很大，所以离子晶体的硬度很高、强度大、熔点和沸点较高、热膨胀系数较小，但脆性很大；由于离子键中很难产生可以自由运动的电子，所以离子晶体都是良好的绝缘体；在离子键结合中，由于离子的外层电子比较牢固的束缚在离子的外围，可见光的能量一般不足以使其外层电子激发，因而不吸收可见光，所以典型的离子晶体往往是无色透明的。

二、离子半径、配位数和离子的堆积1.离子半径离子半径是指从原子核中心到其最外层电子的平衡距离。

它反映了核对核外电子的吸引和核外电子之间排斥的平均效果，是决定离子晶体结构类型的一个重要几何因素。

2、配位数在离子晶体中，与某一考察离子邻接的异号离子的数目称为该考察离子的配位数。

晶体结构中正、负离子的配位数的大小由结构中正、负离子半径的比值来决定，根据几何关系可以计算出正离子配位数与正、负离子半径比之间的关系。

因此，如果知道了晶体结构是由何种离子构成的，则从r＋/r－比值就可以确定正离子的配位数及其配位多面体的结构。

3. 离子的堆积由于正离子半径一般较小，负离子半径一般较大，所以离子晶体通常看成是由正负离子按不等径球堆积原理堆积的。

不等径球进行堆积时，较大球体作紧密堆积，较小的球填充在大球紧密堆积形成的空隙中。

其中稍小的球体填充在四面体空隙，稍大的则填充在八面体空隙，如果更大，则会使堆积方式稍加改变，以产生更大的空隙满足填充的要求。

三、离子晶体的结构规则鲍林在大量实验的基础上，应用离子键理论，并主要根据离子半径，即从几何角度总结出了离子晶体的结构规则──鲍林规则。

鲍林规则共包括五条规则。

鲍林第一规则──配位多面体规则鲍林第二规则──电价规则电价规则的用途：第一，判断晶体是否稳定；第二，判断共用一个顶点的多面体的数目。

鲍林第三规则──多面体共顶、共棱、共面规则鲍林第四规则──不同配位多面体连接规则鲍林第五规则──节约规则四、典型离子晶体的结构多数盐类、碱类（金属氢氧化物）及金属氧化物都形成离子晶体。

离子晶体的结构是多种多样的，但对于二元离子晶体，按不等径球密堆积原理，可把其分为NaCl型、CsCl型、立方ZnS型、六方ZnS型、CaF2型和金红石型（TiO2)§2.4 共价晶体的结构一、共价晶体的主要特点共价键的结合力通常比离子键强，所以共价晶体具有强度高、硬度高、脆性大、熔点高、沸点高和挥发性低等特性，结构也比较稳定。
