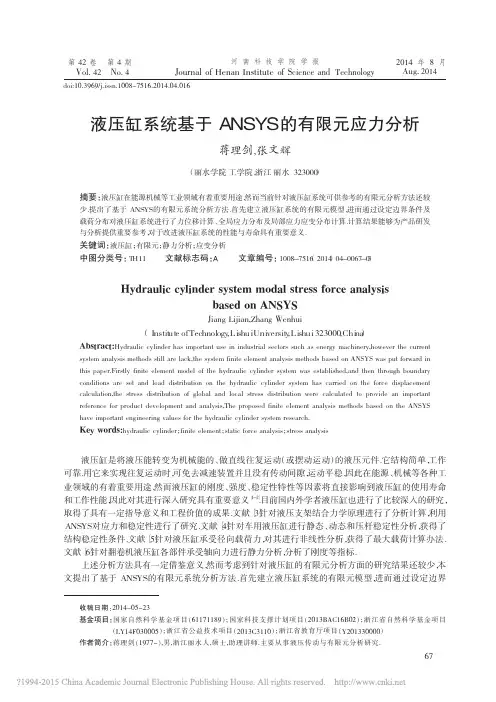

液压缸系统基于ＡＮＳＹＳ的有限元应力分析蒋理剑,张文辉（丽水学院工学院，浙江丽水３２３０００）摘要：液压缸在能源机械等工业领域有着重要用途，然而当前针对液压缸系统可供参考的有限元分析方法还较少．提出了基于ＡＮＳＹＳ的有限元系统分析方法．首先建立液压缸系统的有限元模型，进而通过设定边界条件及载荷分布对液压缸系统进行了力位移计算、全局应力分布及局部应力应变分布计算．计算结果能够为产品研发与分析提供重要参考，对于改进液压缸系统的性能与寿命具有重要意义．关键词：液压缸；有限元；静力分析；应变分析中图分类号：ＴＨ１１文献标志码：A 文章编号：１００８－７５１６（２０１４）０４－００６７－０3Hydraulic cylinder system modal stress force analysisbased on ANSYSJiang Lijian,Zhang Wenhui（ＩｎｓｔｉｔｕｔｅｏｆＴｅｃｈｎｏｌｏｇｙ，ＬｉｓｈｕｉＵｎｉｖｅｒｓｉｔｙ，Ｌｉｓｈｕｉ３２３０００，Ｃｈｉｎａ）Abstract:Hydraulic cylinder has important use in industrial sectors such as energy machinery,however the current system analysis methods still are lack,the system finite element analysis methods based on ANSYS was put forward in this paper.Firstly finite element model of the hydraulic cylinder system was established,and then through boundary conditions are set and load distribution on the hydraulic cylinder system has carried on the force displacement calculation,the stress distribution of global and local stress distribution were calculated to provide an important reference for product development and analysis,The proposed finite element analysis methods based on the ANSYS have important engineering values for the hydraulic cylinder system research.Key words:hydraulic cylinder ；finite element ；static force analysis ；stress analysis液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压元件．它结构简单，工作可靠．用它来实现往复运动时，可免去减速装置并且没有传动间隙，运动平稳，因此在能源、机械等各种工业领域的有着重要用途，然而液压缸的刚度、强度、稳定性特性等因素将直接影响到液压缸的使用寿命和工作性能，因此对其进行深入研究具有重要意义［１－２］．目前国内外学者液压缸也进行了比较深入的研究，取得了具有一定指导意义和工程价值的成果．文献［３］针对液压支架结合力学原理进行了分析计算，利用ＡＮＳＹＳ对应力和稳定性进行了研究．文献［４］针对车用液压缸进行静态、动态和压杆稳定性分析，获得了结构稳定性条件．文献［５］针对液压缸承受径向载荷力，对其进行非线性分析，获得了最大载荷计算办法．文献［６］针对翻卷机液压缸各部件承受轴向力进行静力分析，分析了刚度等指标．上述分析方法具有一定借鉴意义，然而考虑到针对液压缸的有限元分析方面的研究结果还较少，本文提出了基于ＡＮＳＹＳ的有限元系统分析方法．首先建立液压缸系统的有限元模型，进而通过设定边界收稿日期：2014-05-23基金项目：国家自然科学基金项目（61171189）；国家科技支撑计划项目（2013BAC16B02）；浙江省自然科学基金项目（LY14F030005）；浙江省公益技术项目（2013C3110）；浙江省教育厅项目（Y201330000）作者简介：蒋理剑（1977-）,男,浙江丽水人,硕士,助理讲师.主要从事液压传动与有限元分析研究.doi:10.3969/j.issn.1008-7516.2014.04.016第42卷第4期424Vol.No.河南科技学院学报Journal of Henan Institute of Science and Technology 2014年8月2014Aug.67图１液压缸有限元模型Ｆｉｇ．１Ｆｉｎｉｔｅｅｌｅｍｅｎｔｍｏｄｅｌｏｆｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ条件及载荷分布对液压缸系统进行了力位移计算、全局应力分布及局部应力应变分布计算．计算结果能够为产品研发与分析提供重要参考，对于改进液压缸系统的性能与寿命具有重要意义．1基于ＡＮＳＹＳ的应力分析1.1液压缸有限元模型建立ＨＳＧ型工程液压缸主要用于各种工程机械、起重机、运输机械及工程车辆的液压传动系统中，具有典型意义．本文以ＨＳＧ型工程液压缸为例，进行有限元方法的详细分析．定义内径６３ｍｍ，外径８３ｍｍ，活塞杆直径３２ｍｍ，行程５００ｍｍ，最小安装距７９５ｍｍ，工作压力１６ＭＰａ，试验压力２０ＭＰａ．为减少有限元分析计算量，同时保证计算精度，考虑到液压缸的结构和载荷具有中间对称性，这里沿对称面建立了右半部有限元模型．利用三维建模软件Ｓｏｌｉｄｗｏｒｋｓ建立系统模型并导入ＡＮＳＹＳ中，如图１所示．1.2液压缸系统载荷施加在力的作用下计算液压缸的力位移、全局应力分布及局部应力分布对于分析系统受力情况具有重要意义．具体分析步骤如下．1.2.1定义材料属性和网格划分ＨＳＧ型工程液压缸材料为４５号钢，其弹性模量为２２０ＧＰａ，泊松比为０．３．采用Ｓｏｌｉｄ９５号高阶三维实体单元，其中Ｓｏｌｉｄ９５单元是２０节点六面体单元，仿真精度高．采用自由网格（ｆｒｅｅ）划分，得到模型节点数２４６０２，单元数１２７９８．其网格模型如图２所示．1.2.2添加接触单元为了方便建立接触对，本文利用接触向导对话框对活塞杆与导向套之间和活塞与缸筒之间建立接触对来模拟活塞杆与缸筒之间的运动情况．设定接触刚度比例因子为１．1.2.3施加约束和载荷在模型上施加接近实际载荷，是获得结构应力云图的关键．在ＨＳＧ工程用型液压缸中，所要得到的主要有液压缸的应力分布及位移变化．所以要将外载荷转为内载荷，将工作液的压强转为缸体内部载荷的方式．根据液压缸的实际工作压力为１６ＭＰａ，根据国家规定的试验加载方式，对液压缸进行１．２５倍载荷的施加，即对液压缸施加２０ＭＰａ的力，分别对缸体内表面、下表面及活塞底端施加载荷，其中Ｓ处为施加部位．其约束和载荷的加载情况如图３所示．1.3液压缸系统应力分析基于ＡＮＳＹＳ的有限元求解器计算液压缸系统的位移云图，全局应力云图及局部应力云图．1.3.1液压缸位移计算云图图４所示为液压缸位移云图．图４液压缸位移云图Ｆｉｇ．４Ｔｈｅｄｉｓｐｌａｃｅｍｅｎｔｎｅｐｈｏｇｒａｍｏｆｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ图２液压缸的网格划分Ｆｉｇ．２Ｔｈｅｍｅｓｈｍｏｄｅｌｏｆｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ图３液压缸的约束和载荷Ｆｉｇ．３Ｔｈｅｃｏｎｓｔｒａｉｎｔａｎｄｌｏａｄｏｆｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ2014年河南科技学院学报（自然科学版）68由图４可知，活塞杆头部变形量最大，最大值位于Ｍａｘ处，最小值位于Ｍｉｎ处．从其中液压缸的最大变形为０．２２４ｍｍ，位于活塞处．1.3.2液压缸应力计算云图图５为液压缸应力云图．图５液压缸应力云图Ｆｉｇ．５Ｔｈｅｓｔｒｅｓｓｎｅｐｈｏｇｒａｍｏｆｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ由图５可知，最大应力为１７５ＭＰａ，位于耳环与活塞杆的连接处．图６为活塞杆与耳环连接处的应力分布．图６活塞杆与耳环连接处的应力分布Ｆｉｇ．６Ｔｈｅｓｔｒｅｓｓｄｉｓｔｒｉｂｕｔｉｏｎｉｎｔｈｅｐｉｓｔｏｎｏｆｒｏｄｃｏｎｎｅｃｔｉｏｎｗｉｔｈｅａｒｒｉｎｇｓ由图６可知，最大应力位于耳环与活塞杆的连接处，其应力值为１７５ＭＰａ．其中４５号钢的屈服强度为３６０ＭＰａ，抗拉强度为６１０ＭＰａ，则液压缸的安全系数，４５号钢的安全系数为１．２￣１．５，所以液压缸的设计满足强度要求．2结论本文基于ＡＮＳＹＳ对液压缸进行了较为系统有限元分析，建立了液压缸系统的有限元模型，并设计了边界条件及载荷施加原则；获得了液压缸系统的位移云图，其变形量及变形位置为产品改进提供依据；获得了液压缸系统的应力云图，其最大应力数据为强度计算提供了依据．所提的基于ＡＮＳＹＳ的有限元方法对于液压缸系统的研发与分析具有重要工程价值．参考文献：［１］刘相新，孟宪颐．ＡＮＳＹＳ基础与应用教程［Ｍ］．北京：科学出版社，２００６．［２］严海纲，黄泊戬，梅雪峰．采煤机摇臂壳体有限元分析［Ｊ］．煤矿机械，２０１１，３（１０）：４５－５０．［３］ＷａｎｇＨＦ，ＪｉａＫＫ，ＧｕｏＺＰ．ＲａｎｄｏｍｖｉｂｒａｔｉｏｎａｎａｌｙｓｉｓｆｏｒｔｈｅｃｈａｓｓｉｓｆｒａｍｅｏｆｈｙｄｒａｕｌｉｃｔｒｕｃｋｂａｓｅｄｏｎＡＮＳＹＳ［Ｊ］．ＪｏｕｒｎａｌｏｆＣｈｅｍｉｃａｌ＆ＰｈａｒｍａｃｅｕｔｉｃａｌＲｅｓｅａｒｃｈ，２０１４，６（３）：５３－５５．［４］陈敏；徐延金；涂能安．ＰＤＣ钻头单齿工作角度有限元仿真研究［Ｊ］．宜春学院学报，２００９（６）：３２－３５．［５］杨宏亮，彭岩．液压缸承受径向载荷的非线性有限元分析［Ｊ］．机械设计与制造，２００８，３（６）：２３－２６．［６］罗海萍，潘佐云，唐清春．基于ＡＮＳＹＳ的翻卷机液压缸的有限元分析［Ｊ］．广西工学院学报，２０１１，９（９）：４５－４９．（责任编辑：卢奇）蒋理剑等：液压缸系统基于ANSYS 的有限元应力分析第4期69。

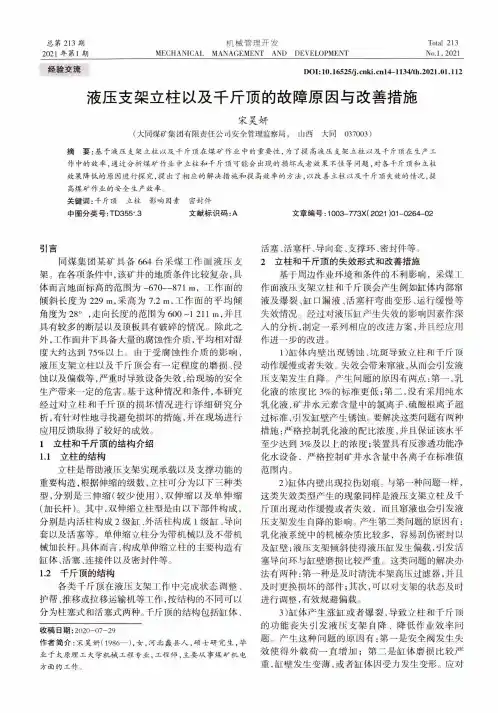

机械管理开发MECHANICAL MANAGEMENT AND DEVELOPMENT 总第213期2021年第1期Total 213No. 1,2021经验交流DOI:10.16525/l4-1134/th.2021.()1.112液压支架立柱以及千斤顶的故障原因与改善措施宋昊妍（大同煤矿集团有限责任公司安全管理监察局，山西大同037003）摘要：基于液压支架立柱以及千斤顶在煤矿作业中的重要性，为了提高液压支架立柱以及千斤顶在生产工作中的效率，通过分析煤矿作业中殳柱和千斤顶可能会出现的损坏或者效果不佳等问题，对各千斤顶和立柱效果降低的原因进行探究，提出了相应的解决措施和提髙效率的方法，以改善殳柱以及千斤顶失效的情况，提高煤矿作业的安全生产效率。
关键词：千斤顶立柱影响因素密封件中图分类号:TD355-.3 文献标识码：A 文章编号:1003-773X （ 2021 ）01 -0264-02引言同煤集团某矿具备664台采煤工作面液压支 架。
在各项条件中，该矿井的地质条件比较复杂，具 体而言地面标高的范围为-670—871 m,工作面的 倾斜长度为229 m,采高为7.2 m,工作面的平均倾 角度为28。
，走向长度的范围为600-1 211 m,并且具有较多的断层以及顶板具有破碎的情况。
除此之 外,工作面井下具备大量的腐蚀性介质,平均相对湿 度大约达到75%以上。
由于受腐蚀性介质的影响， 液压支架立柱以及千斤顶会有一定程度的磨损、侵 蚀以及偏载等，严重时导致设备失效,给现场的安全生产带来一定的危害。
基于这种情况和条件,本研究 经过对立柱和千斤顶的损坏情况进行详细研究分析,有针对性地寻找避免损坏的措施,并在现场进行 应用反馈取得了较好的成效。
1立柱和千斤顶的结构介绍1.1立柱的结构立柱是帮助液压支架实现承载以及支撑功能的重要构造，根据伸缩的级数，立柱可分为以下三种类型，分别是三伸缩（较少使用）、双伸缩以及单伸缩 （加长杆）。
试析液压支架立柱外缸体的设计引言立柱是支架的承載构件，它长期处于高压受力状态，它的工作性能直接影响整个支架的工作状态。
因此在设计立柱时除应具有合理的工作阻力和可靠的工作特性外，还必须有足够的抗压、抗弯强度，良好的密封性能，结构要简单，并能适应支架的工作要求。
在生产实际中，外缸体的变形主要有缸体胀缸、人为破坏、密封失效等几方面，其中液压支架立柱胀缸问题越来越突出，大修液压支架立柱的胀缸比例约占20%，给生产维检带来很大压力，对安全生产与优质高效造成影响。
因此，研究分析研究立柱外缸体的变形、探讨有效防范及处置处理措施，对于煤矿企业综合机械化采煤降耗提效、促进安全生产、提升企业科技管理水平等方面，都具有重要意义。
本文主要将以ZY10000/28/62D中的立柱外缸体为例，运用SolidWorks Simulation 有限元分析软件对外缸筒进行分析，提出具体的设计改进措施，避免出现由于缸体变形而影响工作的现象发生。
一、建模ZY10000/28/62D型支架立柱的结构如图1所示，为双伸缩柱塞式结构，主要由外缸体、中缸体、活柱等构成。
从二维零件图可以获得尺寸，其中主尺寸如下：立柱总长L=5860mm，外缸体L1=2278mm，中缸体L2=2168mm，活柱L3=2220mm，外缸体内径D1=400mm，中缸体外径D2=380mm，活柱直径D3=260mm。
二、缸体的强度校核双伸缩立柱的外缸、中缸多数用27SiMn无缝钢管制作，液压支架立柱的壁厚（mm）一般为，即中等壁厚，按（1-1）式计算：（1-1）式中p—液压缸的最大工作压力，MPa；C—考虑关闭公差及侵蚀的附加厚度，mm；一般取2mm。
—强度系数，无缝钢管的=1；[]—缸体材料许用应力，MPa。
已知D=400mm，p=31.5MPa，C=2，=1，查表取安全系数：n=5；选取缸体材料为27SiMn，经查表得σb=980 MPa ，[]=σb/n=196 MPa。
深层平板载荷试验检测报告一、试验目的本试验旨在研究深层平板在不同载荷下的受力状况，以评估其承载能力和安全性。
二、试验方法1.装载试验：采用液压油缸施加不同程度的垂直压力，记录油缸输出压力和产生的平板挠度。
2.图像分析：使用高分辨率摄像机记录平板形变过程，并通过图像分析软件提取平板的挠度数据。
三、试验装置1.液压油缸：具有可调节输出压力的液压缸装置。
2.平板支撑架：用于支撑试验平板的钢制支架。
3.摄像机：高分辨率摄像机用于记录平板形变过程。
4.图像分析软件：用于提取平板挠度数据和分析结果。
四、试验过程1.安装平板：将试验平板放置在支撑架上，并校正水平度。
2.调节油缸压力：设置液压油缸输出压力，并记录压力数值。
3.开始试验：开始施加垂直压力，并记录油缸输出压力和平板挠度数据。
4.停止试验：根据试验要求，逐渐增加或减小压力，并记录相应的油缸输出压力和平板挠度数据。
5.图像记录：使用摄像机记录平板形变过程，并保存成视频文件。
6.数据分析：使用图像分析软件，提取平板挠度数据，并绘制载荷-挠度曲线。
五、试验结果与分析经过试验，得到了不同载荷下平板的挠度数据，并绘制出载荷-挠度曲线如下：载荷（N）挠度（mm）10000.520000.830001.240001.550001.8根据实验结果可以发现，在增加载荷的情况下，平板的挠度呈线性增加，且挠度与载荷之间存在明显的正相关关系。
六、试验结论通过本次试验可以得出以下结论：1.深层平板在不同载荷下具有一定的承载能力，但随着载荷的增加，挠度也随之增加，表明平板的变形程度随着载荷的增大而增加。
2.根据试验数据，可以绘制载荷-挠度曲线，进一步评估平板的变形情况，并确定其安全工作范围。
七、改进措施根据试验结果和分析，可以采取以下改进措施：1.增加平板的厚度，提高其承载能力，减小挠度。
2.在平板的设计中考虑加入加强筋或承重骨架，增加其结构强度和稳定性。
3.进一步优化平板的材料选择和结构设计，以获得更好的承载和变形性能。

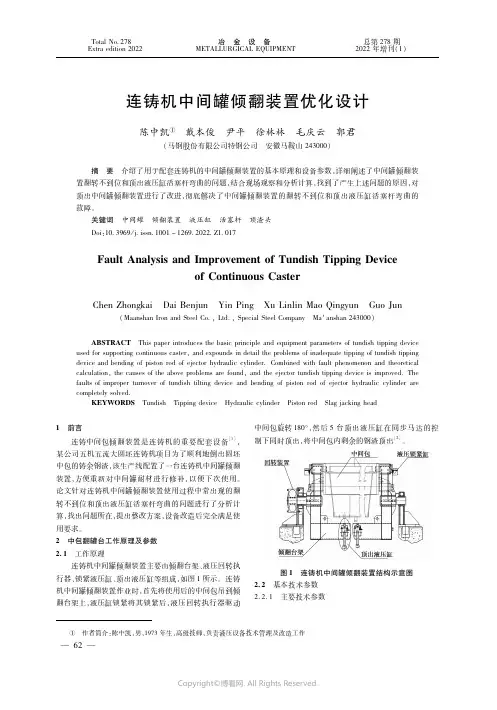

连铸机中间罐倾翻装置优化设计陈中凯① 戴本俊 尹平 徐林林 毛庆云 郭君（马钢股份有限公司特钢公司 安徽马鞍山２４３０００）摘 要 介绍了用于配套连铸机的中间罐倾翻装置的基本原理和设备参数，详细阐述了中间罐倾翻装置翻转不到位和顶出液压缸活塞杆弯曲的问题，结合现场观察和分析计算，找到了产生上述问题的原因，对顶出中间罐倾翻装置进行了改进，彻底解决了中间罐倾翻装置的翻转不到位和顶出液压缸活塞杆弯曲的故障。
关键词 中间罐 倾翻装置 液压缸 活塞杆 顶渣头Ｄｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００１－１２６９ ２０２２ Ｚ１ ０１７ＦａｕｌｔＡｎａｌｙｓｉｓａｎｄＩｍｐｒｏｖｅｍｅｎｔｏｆＴｕｎｄｉｓｈＴｉｐｐｉｎｇＤｅｖｉｃｅｏｆＣｏｎｔｉｎｕｏｕｓＣａｓｔｅｒＣｈｅｎＺｈｏｎｇｋａｉ ＤａｉＢｅｎｊｕｎ ＹｉｎＰｉｎｇ ＸｕＬｉｎｌｉｎＭａｏＱｉｎｇｙｕｎ ＧｕｏＪｕｎ（ＭａａｎｓｈａｎＩｒｏｎａｎｄＳｔｅｅｌＣｏ．，Ｌｔｄ．，ＳｐｅｃｉａｌＳｔｅｅｌＣｏｍｐａｎｙ Ｍａ‘ａｎｓｈａｎ２４３０００）ＡＢＳＴＲＡＣＴ Ｔｈｉｓｐａｐｅｒｉｎｔｒｏｄｕｃｅｓｔｈｅｂａｓｉｃｐｒｉｎｃｉｐｌｅａｎｄｅｑｕｉｐｍｅｎｔｐａｒａｍｅｔｅｒｓｏｆｔｕｎｄｉｓｈｔｉｐｐｉｎｇｄｅｖｉｃｅｕｓｅｄｆｏｒｓｕｐｐｏｒｔｉｎｇｃｏｎｔｉｎｕｏｕｓｃａｓｔｅｒ，ａｎｄｅｘｐｏｕｎｄｓｉｎｄｅｔａｉｌｔｈｅｐｒｏｂｌｅｍｓｏｆｉｎａｄｅｑｕａｔｅｔｉｐｐｉｎｇｏｆｔｕｎｄｉｓｈｔｉｐｐｉｎｇｄｅｖｉｃｅａｎｄｂｅｎｄｉｎｇｏｆｐｉｓｔｏｎｒｏｄｏｆｅｊｅｃｔｏｒｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ．Ｃｏｍｂｉｎｅｄｗｉｔｈｆａｕｌｔｐｈｅｎｏｍｅｎｏｎａｎｄｔｈｅｏｒｅｔｉｃａｌｃａｌｃｕｌａｔｉｏｎ，ｔｈｅｃａｕｓｅｓｏｆｔｈｅａｂｏｖｅｐｒｏｂｌｅｍｓａｒｅｆｏｕｎｄ，ａｎｄｔｈｅｅｊｅｃｔｏｒｔｕｎｄｉｓｈｔｉｐｐｉｎｇｄｅｖｉｃｅｉｓｉｍｐｒｏｖｅｄ．Ｔｈｅｆａｕｌｔｓｏｆｉｍｐｒｏｐｅｒｔｕｒｎｏｖｅｒｏｆｔｕｎｄｉｓｈｔｉｌｔｉｎｇｄｅｖｉｃｅａｎｄｂｅｎｄｉｎｇｏｆｐｉｓｔｏｎｒｏｄｏｆｅｊｅｃｔｏｒｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒａｒｅｃｏｍｐｌｅｔｅｌｙｓｏｌｖｅｄ．ＫＥＹＷＯＲＤＳ Ｔｕｎｄｉｓｈ Ｔｉｐｐｉｎｇｄｅｖｉｃｅ Ｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ Ｐｉｓｔｏｎｒｏｄ Ｓｌａｇｊａｃｋｉｎｇｈｅａｄ１ 前言连铸中间包倾翻装置是连铸机的重要配套设备［１］，某公司五机五流大圆坯连铸机项目为了顺利地倒出圆坯中包的铸余钢渣，该生产线配置了一台连铸机中间罐倾翻装置，方便重新对中间罐耐材进行修补，以便下次使用。

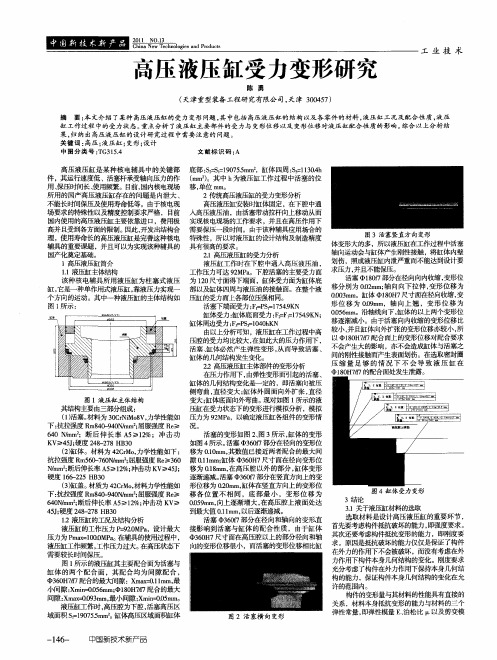

高压液压缸受力变形研究
作者：陈勇
来源：《中国新技术新产品》2011年第13期
摘要：本文介绍了某种高压液压缸的受力变形问题，其中包括高压液压缸的结构以及各零件的材料，液压缸工况及配合性质，液压缸工作过程中的受力状态。
重点分析了液压缸主要部件的受力与变形位移以及变形位移对液压缸配合性质的影响。
综合以上分析结果，归纳出高压液压缸的设计研究过程中需要注意的问题。
关键词：高压；液压缸；变形；设计
中图分类号：TG315.4 文献标识码：A
高压液压缸是某种核电辅具中的关键部件，其运行速度低、活塞杆承受轴向压力的作用、保压时间长、使用频繁。
目前，国内核电现场所用的国产高压液压缸存在的问题是内泄大、不能长时间保压及使用寿命低等。
由于核电现场要求的特殊性以及精度控制要求严格，目前国内使用的高压液压缸主要依靠进口，费用极高并且受到各方面的限制。
因此，开发出结构合理，使用寿命长的高压液压缸是完善这种核电辅具的重要课题，并且可以为实现该种辅具的国产化奠定基础。
1 高压液压缸简介
1.1 液压缸主体结构
该种核电辅具所用液压缸为柱塞式液压缸，它是一种单作用式液压缸，靠液压力实现一个方向的运动。
其结构主要由三部分组成：
（1）活塞。
材料为30CrNiMo8V，力学性能如下：抗拉强度Rm840-940N/mm2；屈服强度Re≥640 N/mm2；断后伸长率A5≥12%；冲击功KV≥45J；硬度248-278 HB30
（2）缸体。
材料为42CrMo，力学性能如下：抗拉强度Rm560-760N/mm2；屈服强度
Re≥360 N/mm2；断后伸长率A5≥12%；冲击功KV≥45J；硬度166-225 HB30
（3）缸盖。
材质为42CrMo，材料力学性能如下：抗拉强度Rm840-940N/mm2；屈服强度Re≥640N/mm2；断后伸长率A5≥12%；冲击功KV≥45J；硬度248-278 HB30
1.2 液压缸的工况及结构分析
液压缸的工作压力P=92.0MPa，设计最大压力为Pmax=100.0MPa。
在辅具的使用过程中，液压缸工作频繁，工作压力过大。
在高压状态下需要较长时间保压。
液压缸其主要配合面为活塞与缸体的两个配合面，其配合均为间隙配合，Φ360H7/f7配合的最大间隙： Xmax=0.11mm，最小间隙：Xmin=0.056mm；Φ180H7/f7配合的最大间隙：Xmax=0.093mm，最小间隙：Xmin=0.05mm。
液压缸工作时，高压腔为下腔，活塞高压区域面积S1=19075.5mm2。
缸体高压区域面积缸体底部：S2=S1=19075.5mm2，缸体四周：S3=1130.4h（mm2）。
其中h为液压缸工作过程中活塞的位移，单位mm。
2 传统高压液压缸的受力变形分析
高压液压缸安装时缸体固定，在下腔中通入高压液压油，由活塞带动拉杆向上移动从而实现核电现场的工作要求，并且在高压作用下需要保压一段时间。
由于该种辅具应用场合的特殊性，所以对液压缸的设计结构及制造精度具有很高的要求。
2.1 高压液压缸的受力分析
液压缸工作时在下腔中通入高压液压油，工作压力可达92MPa。
下腔活塞的主要受力面为120尺寸面得下端面，缸体受力面为缸体底部以及缸体四周与液压油的接触面。
在整个液压缸的受力面上各部位压强相同。
活塞下端面受力：F1=PS1=1754.9KN
缸体受力：缸体底面受力：F2=F1=1754.9KN；缸体周边受力：F3=PS3=1040hKN
由以上分析可知，液压缸在工作过程中高压腔的受力均比较大，在如此大的压力作用下，活塞、缸体必然产生弹性变形，从而导致活塞、缸体的几何结构发生变化。
2.2 高压液压缸主体部件的变形分析
在压力作用下，由弹性变形而引起的活塞、缸体的几何结构变化是一定的，即活塞向被压侧弯曲，直径变大；缸体外圆面向外扩张，直径变大；缸体底面向外弯曲。
现对液压缸在受力状态下的变形进行模拟分析，模拟压力为92MPa，以确定液压缸各组件的变形情况。
活塞Φ360f7部分在径向的变形位移为0.10mm，其数值已接近两者配合的最大间隙
0.11mm；缸体Φ360H7尺寸面在径向变形位移为0.18mm，在高压腔以外的部分，缸体变形逐渐递减。
活塞Φ360f7部分在竖直方向上的变形位移为0.20mm，缸体在竖直方向上的变形位移各位置不相同，底部最小，变形位移为0.059mm，向上逐渐增大，在高压腔上液面处达到最大值0.11mm，以后逐渐递减。
活塞Φ360f7部分在径向和轴向的变形直接影响到活塞与缸体的配合性质，由于缸体
Φ360H7尺寸面在高压腔以上的部分径向和轴向的变形位移很小，而活塞的变形位移相比缸体变形大的多，所以液压缸在工作过程中活塞轴向运动会与缸体产生刚性接触，将缸体内壁划伤，照成液压缸内泄严重而不能达到设计要求压力，并且不能保压。
活塞Φ180f7部分在径向向内收缩，变形位移分别为0.02mm；轴向向下拉伸，变形位移为0.003mm。
缸体Φ180H7尺寸面在径向收缩，变形位移为0.09mm，轴向上翘，变形位移为0.056mm。
沿轴线向下，缸体的以上两个变形位移逐渐减小。
由于活塞向内收缩的变形位移比较小，并且缸体向外扩张的变形位移亦较小，所以Φ180H7/f7配合面上的变形位移对配合要求不会产生大的影响，亦不会造成缸体与活塞之间的刚性接触而产生表面划伤。
在选取密封圈压缩量足够的情况下不会导致液压缸在Φ180H7/f7的配合面处发生泄露。
3 结论
3.1 关于液压缸材料的选取
选取材料是设计高压液压缸的重要环节，首先要考虑构件抵抗破坏的能力，即强度要求。
其次还要考虑构件抵抗变形的能力，即刚度要求。
原因是抵抗破坏的能力仅仅是保证了构件在外力的作用下不会被破坏，而没有考虑在外力作用下构件本身几何结构的变化。
刚度要求充分考虑了构件在外力作用下保持本身几何结构的能力，保证构件本身几何结构的变化在允许的范围内。
构件的变形量与其材料的性能具有直接的关系，材料本身抵抗变形的能力与材料的三个弹性常量，即弹性模量E、泊松比μ以及剪变模量G有关，对于各向同性材料三者之间的关系为[1]
E=G/2（1+μ）
在零件材料的选取过程中，要充分考虑零件材料本身的力学性能，选取E、G值较大的材料，从而保证零件的刚性得到加强。
3.2 关于液压缸零部件的结构
由以上的分析可知，液压缸在工作过程中由于受到高压油的压力作用，活塞、缸体均会产生不同程度的变形。
变形可以直接影响到活塞与缸体之间的配合性质，甚至会使活塞与缸体之间形成刚性接触。
配合性质发生变化必然导致密封件的压缩量产生变化，导致密封失效；活塞与缸体发生刚性接触必然导致配合密封面的划伤，导致密封失效，产生内泄。
所以在进行液压缸的设计过程中要合理设计各零部件的结构，一方面增加零件的刚性，一方面减小零件产生变形导致的密封失效。
参考文献
[1]刘鸿文.材料力学-2版（修订本）.北京：高等教育出版社，1992.。
