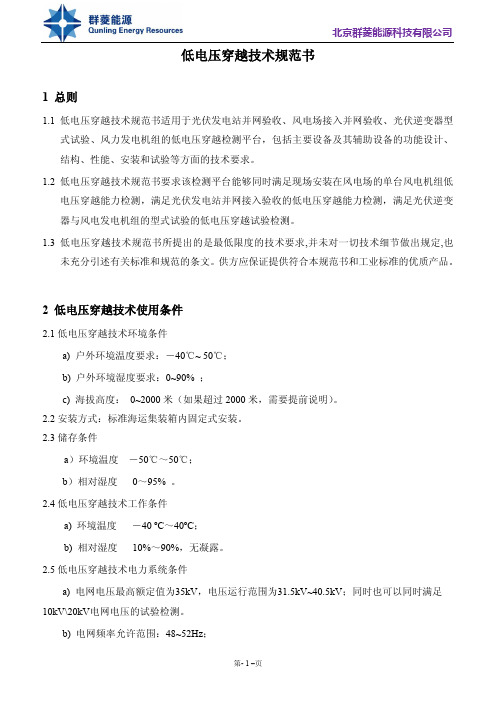

低电压穿越技术规范书1 总则1.1低电压穿越技术规范书适用于光伏发电站并网验收、风电场接入并网验收、光伏逆变器型式试验、风力发电机组的低电压穿越检测平台，包括主要设备及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2低电压穿越技术规范书要求该检测平台能够同时满足现场安装在风电场的单台风电机组低电压穿越能力检测，满足光伏发电站并网接入验收的低电压穿越能力检测，满足光伏逆变器与风电发电机组的型式试验的低电压穿越试验检测。

1.3低电压穿越技术规范书所提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文。

供方应保证提供符合本规范书和工业标准的优质产品。

2 低电压穿越技术使用条件2.1低电压穿越技术环境条件a) 户外环境温度要求：－40℃~ 50℃；b) 户外环境湿度要求：0~90% ；c) 海拔高度：0~2000米（如果超过2000米，需要提前说明）。

2.2安装方式：标准海运集装箱内固定式安装。

2.3储存条件a）环境温度－50℃～50℃；b）相对湿度0～95% 。

2.4低电压穿越技术工作条件a) 环境温度－40 ºC～40ºC；b) 相对湿度10%～90%，无凝露。

2.5低电压穿越技术电力系统条件a) 电网电压最高额定值为35kV，电压运行范围为31.5kV~40.5kV；同时也可以同时满足10kV\20kV电网电压的试验检测。

b) 电网频率允许范围：48~52Hz；c) 电网三相电压不平衡度：<= 4%；d) 电网电压总谐波畸变率：<= 5%。

2.6负载条件负载包括直驱或双馈式等风力发电机组，其总容量不大于6.0MVA。

其控制和操作需要满足国家关于风电机组电电压穿越测试与光伏发电站的相关测试规程技术要求。

本检测平台能够同时满足同等条件下光伏电站或光伏逆变器的低电压穿越能力测试。

2.7接地电阻：<=5Ω。

3低电压穿越技术检测平台的技术要求3.1 结构及原理要求根据模拟实际电网短路故障的要求，测试系统须采用阻抗分压方式，原理如下图1所示(以实际为准)。

光伏逆变器低电压穿越标准光伏逆变器低电压穿越（LVRT）标准是针对光伏发电系统的稳定性要求而制定的技术规范。

在电网出现故障或异常时，低电压穿越能力能够保证光伏逆变器继续运行，避免系统崩溃或设备损坏。

以下是关于光伏逆变器低电压穿越标准的详细介绍：一、低电压穿越的定义低电压穿越是指当电网电压异常下降时，光伏逆变器能够保持持续运行，并逐渐降低输出功率，以避免对电网和设备造成损害。

在电网故障或异常情况下，光伏逆变器应具备承受低压的能力，以保证系统的稳定性和可靠性。

二、低电压穿越标准的制定低电压穿越标准的制定是为了规范光伏逆变器的设计和制造，确保其在电网故障时能够安全、可靠地运行。

国际上，许多国家和地区都制定了相应的低电压穿越标准，如欧洲的EN50593、美国的IEEE 1547等。

这些标准对低电压穿越的测试方法、技术要求和性能指标等方面都进行了详细的规定。

三、低电压穿越标准的实施为了满足低电压穿越标准的要求，光伏逆变器制造商需要在产品设计、制造和测试等环节进行严格把控。

具体实施过程中，需要关注以下几个方面：1.硬件设计：光伏逆变器的硬件设计需具备足够的耐压能力和绝缘裕度，以应对电网故障时可能出现的低电压情况。

此外，还需优化电路结构，提高设备的耐受能力和可靠性。

2.软件算法：针对低电压穿越要求，光伏逆变器应配备相应的软件算法，以实现智能化控制和优化运行。

这些算法应能准确识别电网状态，判断是否出现低电压情况，并采取相应的措施进行调整和控制。

3.测试与认证：为确保光伏逆变器具备低电压穿越能力，制造商需按照相关标准进行严格的测试和认证。

测试内容包括但不限于耐压试验、绝缘电阻测试、效率测试等。

经过测试合格的逆变器需获得相应的认证标志或证书，以证明其具备低电压穿越能力。

4.电网适应性：除了满足低电压穿越标准外，光伏逆变器还需具备良好的电网适应性。

这包括对不同类型电网的适应能力、并网运行的稳定性和抗干扰性能等。

通过优化控制算法和加强设备可靠性，可以进一步提高光伏逆变器在电网异常情况下的适应性。

低电压穿越当前光伏发电已成为太阳能资源开发利用的重要形式，其中大型光伏电站的接入，将对电网的安全稳定运行产生深刻影响，特别是在电网故障时光伏电站的突然脱网会进一步恶化电网运行状态，带来更加严重的后果。

当光伏电站渗透率较高或出力加大时，电网发生故障引起光伏电站跳闸，由于故障恢复后光伏电站重新并网需要时间，在此期间引起的功率缺额将导致相邻的光伏电站跳闸，从而引起大面积停电，影响电网安全稳定运行[3]。

因此，亟须开展大型光伏电站低电压穿越技术的研究，保障光伏电站接入后电网的安全稳定运行。

一、低电压穿越使用条件1、环境条件a) 户外环境温度要求：－40℃~ 50℃；b) 户外环境湿度要求：0~90% ；c) 海拔高度： 0~2000米（如果超过2000米，需要提前说明）。

2、低电压穿越安装方式：标准海运集装箱内固定式安装。

3、储存条件a）环境温度－50℃～50℃；b）相对湿度 0～95% 。

4、低电压穿越工作条件a) 环境温度－40 ºC～40ºC；b) 相对湿度 10%～90%，无凝露。

5、低电压穿越电力系统条件a) 电网电压最高额定值为35kV，电压运行范围为31.5kV~40.5kV；同时也可以同时满足10kV\20kV电网电压的试验检测。

b) 电网频率允许范围：48~52Hz；c) 电网三相电压不平衡度：<= 4%；d) 电网电压总谐波畸变率：<= 5%。

6、低电压穿越负载条件负载包括直驱或双馈式等风力发电机组，其总容量不大于6.0MVA。

其控制和操作需要满足国家关于风电机组电电压穿越测试与光伏发电站的相关测试规程技术要求。

本检测平台能够同时满足同等条件下光伏电站或光伏逆变器的低电压穿越能力测试。

7、低电压穿越接地电阻：<=5Ω。

二、低电压穿越技术要求光伏电站低电压穿越技术（Low Voltage Ride Through，LVRT）是指当电网故障或扰动引起的光伏电站并网点电压波动时，在一定的范围内，光伏电站能够不间断地并网运行。

1.概述1.1标准适用范围--适用于将任何能源转换为交流且并网的设备；--适用于2016/631EU规定的Type A和Type B的低压并网设备；--与交流低压配电网连接且并联运行；注：连接到中压配电网的发电设备属于EN50549-2范畴。

注：电力储能系统（EESS）满足上述范围。

注：如果发电站由多种类型的并网设备组成，除非电网公司和责任方另有规定，连接到最大视在功率高达150kVA的中压配电网的发电厂可以符合本欧洲标准，以此来替代EN50549-2的要求；1.2发电设备功能优先级如果发电设备的不同要求相互干扰，应从高到低的顺序执行:(1)发电机组的保护，包括对原动机的保护;（2）并网保护(见4.9)和发电厂内部故障保护;（3）电压故障和阶跃时的电压支撑(见4.7.4);（4）配电网安全相关的有功限制，远程控制命令(见4.11)和过频降载曲线(见4.6.1);（5）如果适用，欠频加载曲线(见4.6.2);（6）无功功率(见4.7.2)和有功功率(P(U)见4.7.2)控制;（7）基于市场、经济原因、自耗优化等原因，对有功功率设定点的其他控制命令。

1.3并网接口开关并网接口开关应为继电器、接触器或机械断路器，其分断和接通能力应与发电厂的额定电流相对应，并与发电厂的短路贡献相对应。

对于光伏并网逆变器需要满足EN62109-1和EN62109-2的要求。

并网接口开关的功能可以结合主开关或发电机保护开关，集成在一个开关装置中。

集成的开关装置应同时满足并网接口开关的要求，以及主开关或发电机保护开关的要求。

因此，在任何发电机和并网连接点之间至少要有两个开关串联。

如下图所示：1.4电网条件本标准规定的额定电压是230V/400V，额定频率是50Hz。

2.电能质量2.1谐波谐波电流应该符合BS EN61000-3-2（适用于In＜16A）或BS EN61000-3-12（适用于In＞16A）的要求。

间谐波电流（50Hz~2KHz）和高频谐波电流（2kHz~9kHz）应分别符合DIN EN61000-4-7(VDE0817-4-7)，附录A和B的要求。

浅谈光伏并网发电系统的低电压穿越摘要：为了稳定高渗透率下光伏电站的电网，国家制定了严格的光伏电站并网规定以确保电力系统的安全。

在分析并网规则中低电压穿越要求的基础上，结合大功率光伏电站的并网结构，讨论了目前基于控制算法和增加硬件等方法的光伏电站低电压穿越技术，为光伏电站低电压穿越技术的研究和工程实施提供参考。

关键词：光伏电站；并网结构；低电压穿越0 前言太阳能最为一种清洁能源，不仅对环境不会产生污染，也是一种可再生资源，因此对其进行开发利用十分重要。

光伏并网发电系统的应用，就是太阳能利用的典型代表。

光伏并网发电系统应用过程中，会涉及到低电压穿越控制问题，该控制能力越强大，光伏并网发电系统作用发挥程度越高。

因此相关学者都对低电压穿越控制策略研究比较重视。

现阶段，我国对低电压穿越控制策略的研究，注重集中在风电领域，光电领域还比较少。

正是因为如此本文以光伏并网发现系统为研究对象，对低电压穿越控制策略进行了探讨分析。

笔者认为可以采取电压定向矢量控制的方法，来提高低电压穿越控制能力，以此达到有功与无功解耦。

本文首先对光伏并网发电系统及其低电压穿越要求进行了分析，其次对光伏并网发电系统的低电压穿越控制策略进行了探讨，仅供参考借鉴。

1 光伏并网发电系统及其低电压穿越要求光伏发电系统主要应用的物质是光伏电池，该设施最重要的价值就是将太阳能转换成电能，最终完成发电任务。

光伏并网主要是指两大系统连接，分别为光伏系统、电力网系统。

两大系统连接之后，不必再借助蓄电池，初期成本比较低，而且更容易维护，后期检修成本也比较低，可以说是现阶段最为经济实用的发电系统。

光伏并网发电系统形式依据场合差异而不同，现阶段应用最为广泛的应该是逆潮与无逆潮并网系统、地域并网系统等。

早期应用的是光伏发电系统，存在着比较多的缺陷，比如逆充电现象、电网电压波动过于明显等现象，因此在应用的过程中比较麻烦。

正是基于此，光伏并网发电系统优势更加突出。

但是光伏并网发电系统在应用的过程中，则需要满足非常重要的条件，即低电压穿越要得到控制。

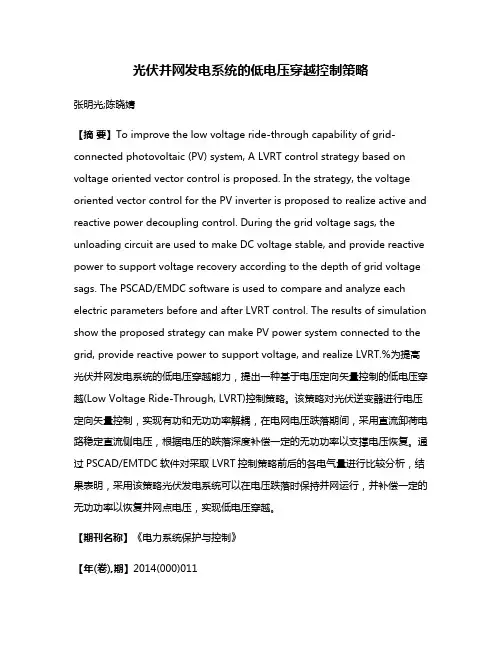

光伏并网发电系统的低电压穿越控制策略张明光;陈晓婧【摘要】To improve the low voltage ride-through capability of grid-connected photovoltaic (PV) system, A LVRT control strategy based on voltage oriented vector control is proposed. In the strategy, the voltage oriented vector control for the PV inverter is proposed to realize active and reactive power decoupling control. During the grid voltage sags, the unloading circuit are used to make DC voltage stable, and provide reactive power to support voltage recovery according to the depth of grid voltage sags. The PSCAD/EMDC software is used to compare and analyze each electric parameters before and after LVRT control. The results of simulation show the proposed strategy can make PV power system connected to the grid, provide reactive power to support voltage, and realize LVRT.%为提高光伏并网发电系统的低电压穿越能力，提出一种基于电压定向矢量控制的低电压穿越(Low Voltage Ride-Through, LVRT)控制策略。

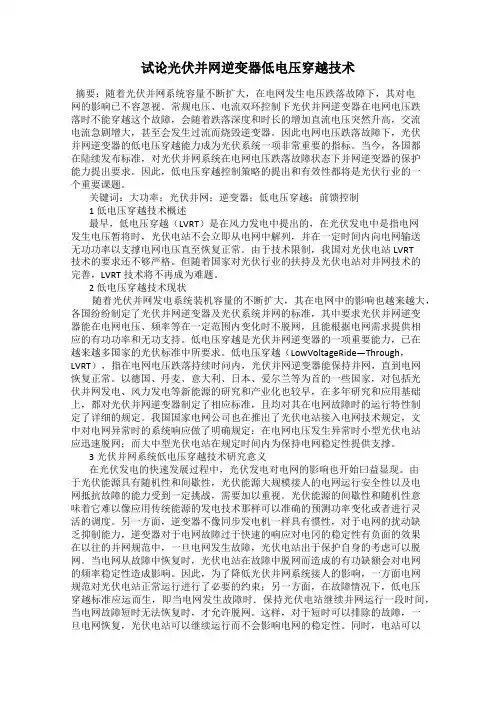

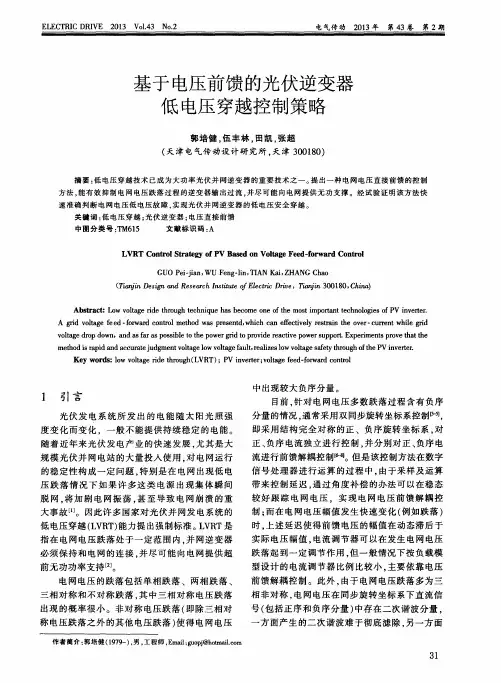

试论光伏并网逆变器低电压穿越技术摘要：随着光伏并网系统容量不断扩大，在电网发生电压跌落故障下，其对电网的影响已不容忽视。

常规电压、电流双环控制下光伏并网逆变器在电网电压跌落时不能穿越这个故障，会随着跌落深度和时长的增加直流电压突然升高，交流电流急剧增大，甚至会发生过流而烧毁逆变器。

因此电网电压跌落故障下，光伏并网逆变器的低电压穿越能力成为光伏系统一项非常重要的指标。

当今，各国都在陆续发布标准，对光伏并网系统在电网电压跌落故障状态下并网逆变器的保护能力提出要求。

因此，低电压穿越控制策略的提出和有效性都将是光伏行业的一个重要课题。

关键词：大功率；光伏并网；逆变器；低电压穿越；前馈控制1低电压穿越技术概述最早，低电压穿越（LVRT）是在风力发电中提出的，在光伏发电中是指电网发生电压暂将时，光伏电站不会立即从电网中解列，并在一定时间内向电网输送无功功率以支撑电网电压直至恢复正常。

由于技术限制，我国对光伏电站LVRT技术的要求还不够严格。

但随着国家对光伏行业的扶持及光伏电站对并网技术的完善，LVRT技术将不再成为难题。

2低电压穿越技术现状随着光伏并网发电系统装机容量的不断扩大，其在电网中的影响也越来越大，各国纷纷制定了光伏并网逆变器及光伏系统并网的标准，其中要求光伏并网逆变器能在电网电压、频率等在一定范围内变化时不脱网，且能根据电网需求提供相应的有功功率和无功支持。

低电压穿越是光伏并网逆变器的一项重要能力，已在越来越多国家的光伏标准中所要求。

低电压穿越（LowVoltageRide—Through，LVRT），指在电网电压跌落持续时问内，光伏并网逆变器能保持并网，直到电网恢复正常。

以德国、丹麦、意大利、日本、爱尔兰等为首的一些国家，对包括光伏并网发电、风力发电等新能源的研究和产业化也较早，在多年研究和应用基础上，都对光伏并网逆变器制定了相应标准，且均对其在电网故障时的运行特性制定了详细的规定。

我国国家电网公司也在推出了光伏电站接入电网技术规定，文中对电网异常时的系统响应做了明确规定：在电网电压发生异常时小型光伏电站应迅速脱网；而大中型光伏电站在规定时间内为保持电网稳定性提供支撑。

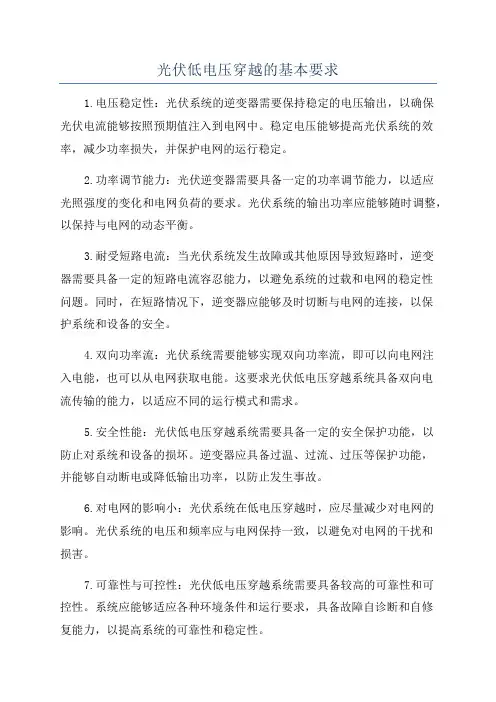

光伏低电压穿越的基本要求1.电压稳定性：光伏系统的逆变器需要保持稳定的电压输出，以确保光伏电流能够按照预期值注入到电网中。

稳定电压能够提高光伏系统的效率，减少功率损失，并保护电网的运行稳定。

2.功率调节能力：光伏逆变器需要具备一定的功率调节能力，以适应光照强度的变化和电网负荷的要求。

光伏系统的输出功率应能够随时调整，以保持与电网的动态平衡。

3.耐受短路电流：当光伏系统发生故障或其他原因导致短路时，逆变器需要具备一定的短路电流容忍能力，以避免系统的过载和电网的稳定性问题。

同时，在短路情况下，逆变器应能够及时切断与电网的连接，以保护系统和设备的安全。

4.双向功率流：光伏系统需要能够实现双向功率流，即可以向电网注入电能，也可以从电网获取电能。

这要求光伏低电压穿越系统具备双向电流传输的能力，以适应不同的运行模式和需求。

5.安全性能：光伏低电压穿越系统需要具备一定的安全保护功能，以防止对系统和设备的损坏。

逆变器应具备过温、过流、过压等保护功能，并能够自动断电或降低输出功率，以防止发生事故。

6.对电网的影响小：光伏系统在低电压穿越时，应尽量减少对电网的影响。

光伏系统的电压和频率应与电网保持一致，以避免对电网的干扰和损害。

7.可靠性与可控性：光伏低电压穿越系统需要具备较高的可靠性和可控性。

系统应能够适应各种环境条件和运行要求，具备故障自诊断和自修复能力，以提高系统的可靠性和稳定性。

总结起来，光伏低电压穿越的基本要求包括电压稳定性、功率调节能力、耐受短路电流、双向功率流、安全性能、对电网的影响小、可靠性与可控性等方面。

通过满足这些要求，光伏系统能够安全、稳定地向电网输送电能，实现可持续的光伏发电。

关于并网逆变器孤岛效应保护和低电压穿越的判断依据及功能介绍阳光电源股份有限公司2011.4一、概述低电压穿越功能是指当电网电压跌落时并网逆变器能够正常并网一段时间，“穿越”这个低电压时间(区域)直到电网恢复正常；孤岛效应保护是指当电网断电时并网逆变器应立即停止并网发电，保护时间不超过0.2秒。

可以看出，孤岛效应保护与低电压穿越是相互矛盾的，两种功能不能同时并存，需要根据电站规模和要求进行选择，一般原则如下：✧对于小型光伏电站，并网逆变器在电网中所占的容量较小，对电网的影响较小，在电网故障时不会对电网的稳定性产生实质性的影响，所以应具备快速监测孤岛且立即断开与电网连接的能力，即此时并网逆变器应选择孤岛效应保护功能。

✧对于大中型光伏电站，并网逆变器在电网中所占的容量较大，对电网的影响较大，在电网故障时不会对电网的稳定性产生实质性的影响，所以应具备一定的低电压穿越能力，即此时并网逆变器应选择低电压穿越功能。

我司大功率并网逆变器同时具有孤岛效应保护与低电压穿越功能，在实际应用时可通过触摸屏菜单设置，也可通过RS485通讯方式由上位机进行远程设置。

二、低电压穿越功能介绍如图1所示，当并网点电压在图中电压轮廓线及以上的区域内时，并网逆变器必须保证不间断并网运行；并网点电压在图中电压轮廓线以下时，并网逆变器立即停止向电网线路送电。

其中T1=1秒，T3=3秒，也就是说，并网逆变器必须具有在电网电压跌至20%额定电压时能够维持并网运行1秒的低电压穿越能力，如电网电压在轮廓线内能够恢复到额定电压的90%时，并网逆变器必须保持并网运行。

图1：大型和中型光伏电站的低电压耐受能力要求为了实现并网逆变器的低电压穿越功能，并网逆变器需要采用新的软件控制算法，软件控制算法需实时监测电网，并判断电网是否发生电压跌落（平衡或者不平衡跌落）。

当CPU发现电网发生电压跌落故障时，立即启动低电压穿越功能，控制输出电流以及输出的功率，当电网电压在图1所示的曲线以内时，逆变器进入低电压穿越阶段；当电网进入电压恢复阶段，此时并网逆变器输出无功功率起到迅速支撑起电网电压的功能。

光伏并网逆变器低电压穿越检测方案分析王定国;陈卓;姚为正;刘刚【摘要】By analyzing and comparative test for LVRT test schemes basedon passive-impedance network and the grid simulator, this paper deals with the diversity in terms of the main circuit topology, voltage dip range and accuracy, instantaneous overload ability and control stability etc. The analysis and testing results show that LVRT testing scheme based on the passive-impedance network can be very closer to the actual operation condition with stable output voltage waveforms.%通过对基于阻抗分压式和电网模拟式两种光伏并网逆变器低电压穿越LVRT检测方案分析及试验比对，阐明了两者在主电路拓扑、电压跌落幅值范围、准确性、瞬时过载能力和控制稳定性等方面的差异性。

分析与试验结果表明，基于阻抗分压式的光伏并网逆变器LVRT检测方案能够真实地满足LVRT测试要求，并且输出电压波形稳定，更接近实际工况。

【期刊名称】《电力系统保护与控制》【年(卷),期】2014(000)012【总页数】5页(P143-147)【关键词】光伏逆变器;低电压穿越;电压跌落发生器;阻抗分压;电网模拟器【作者】王定国;陈卓;姚为正;刘刚【作者单位】许继集团有限公司，河南许昌461000;许昌开普检测技术有限公司，河南许昌 461000;许继集团有限公司，河南许昌 461000;许继集团有限公司，河南许昌 461000【正文语种】中文【中图分类】TM464低电压穿越能力（Low Voltage Ride Through Capability），最早是对风力发电系统提出的要求，是指风力发电机的端电压降低到一定值的情况下不脱离电网而继续维持运行，甚至还可为系统提供一定无功以帮助系统恢复电压的能力。

零电压穿越功能，如下图所示：
-1
01234
时时(s)
时时时时时(p u )
时时时时时0.150.625
光伏发电站的低电压穿越能力要求
✧ 光伏发电站并网点电压跌至0时，光伏发电站应不脱网连续运行0.15s ； ✧ 光伏发电站并网点电压跌至曲线1以下时，光伏发电站可以从电网切出。

为了实现并网逆变器的低电压穿越功能（含零电压穿越），需采用新的软件控制算法，软件控制算法需实时监测电网，并判断电网是否发生电压跌落（平衡或者不平衡跌落）。

当CPU 发现电网发生电压跌落故障时，立即启动低电压穿越功能，控制输出电流以及输出的功率，当电网电压在上图所示的曲线以内时，逆变器进入低电压穿越阶段；当电网进入电压恢复阶段，此时并网逆变器输出无功功率起到迅速支撑起电网电压的功能。

如果电网跌落是不平衡跌落，逆变器会以输出三相平衡电流为目标函数，通过软件控制算法实现在电网电压不平衡阶段，逆变器的电流是平衡的；当电网恢复正常，逆变器迅速转入正常并网状态。

下图是并网逆变器低电压穿越与防孤岛的逻辑关系控制流程简图：。

光伏电站低电压穿越时的无功控制策略1. 本文概述随着全球能源结构的转型和对可再生能源需求的不断增加，光伏发电作为清洁能源的重要组成部分，其并网运行的安全性和稳定性受到广泛关注。

光伏电站的低电压穿越（LVRT）能力，即在电网电压短暂跌落时，光伏系统能够保持不脱网运行的能力，是衡量光伏电站并网性能的关键指标之一。

在低电压穿越过程中，光伏电站的无功控制策略对于维持系统的稳定运行和保障电网安全具有重要意义。

本文主要针对光伏电站低电压穿越时的无功控制策略展开研究。

分析了低电压穿越过程中光伏电站面临的主要问题和挑战，包括电压跌落对逆变器控制策略的影响、无功功率的动态需求变化等。

接着，本文综述了当前光伏电站无功控制的主要策略和技术，包括基于比例积分微分（PID）控制、矢量控制、模型预测控制（MPC）等方法的控制策略，并分析了这些策略的优缺点和适用场景。

进一步地，本文提出了一种新型的光伏电站无功控制策略。

该策略结合了模型预测控制和人工智能优化算法，能够实现对无功功率的快速准确控制，有效提升光伏电站的低电压穿越能力。

通过仿真实验和实际测试，验证了所提策略的有效性和可行性。

本文的研究成果对于提高光伏电站的低电压穿越能力，保障电网稳定运行，以及促进光伏发电的广泛应用具有重要的理论和实践意义。

2. 光伏电站低电压穿越现象分析定义：低电压穿越（LVRT）是指当电网电压短时间内下降至某一临界值以下时，光伏电站仍需维持并网运行的能力。

背景：随着光伏发电在电网中的比例不断增加，其对电网稳定性的影响日益显著。

LVRT能力成为光伏电站并网运行的重要指标。

大量分布式电源接入：光伏发电的波动性和不可控性可能引起电网电压不稳定。

国际标准：如IEC 62116等，对光伏电站的LVRT能力提出要求。

国内标准：如GBT 199642012等，对光伏电站的LVRT技术要求和测试方法进行规定。

逆变器控制策略：如改进的PID控制、矢量控制等，提高逆变器在低电压条件下的工作性能。

光伏电站低电压穿越能力检测1 试验目的对于光伏电站逆变器，在电网电压跌落的情况下，由于与其配套的电力电子变流设备属于DC/AC型，容易在其交流输出侧产生峰值涌流，损坏变流设备，导致光伏电站逆变器与电网解列。

在以前光伏电站容量较小的时候，为了保护变流器装置，就采取与电网解列的方式，目前，光伏电站的容量都很大，与电网解列后会影响整个电网的稳定性，甚至会产生连锁故障。

于是，根据这种情况，就提出了光伏电站低电压穿越的问题。

2 试验标准2.1 GB/T 31365-2015《光伏发电站接入电网检测规程》2.2 GB/T 19964-2012《光伏发电站接入电力系统技术规定》2.3 GB/T 50866-2013《光伏发电站接入电力系统设计规范》2.4 GB/T 12325-2008《电能质量供电电压偏差》2.5 GB/T 12326-2008《电能质量电压波动和闪变》2.6 GB/T 14549-1993《电能质量公用电网谐波》2.7 GB/T 15945-2008《电能质量电力系统频率偏差》2.8 GB/T 15543-2008《电能质量三相电压不平衡》2.9 GB/T 31464-2015《电网运行准则》2.10 NB/T 32026-2015《光伏发电站并网性能测试与评价方法》2.11 NB/T 10324-2019《光伏电站高电压穿越检测技术规程》2.12 DL/T 1040-2007《电网运行准则》2.13 Q/CSG 1211002-2014《光伏发电站接入电网技术规范》2.14 Q/CSG 1211006-2016《光伏发电并网技术标准》2.15 《云南电网新能源场站接入系统技术原则》3 试验用主要设备新能源与储能模拟电网测试平台、便携式电量记录分析仪软硬件。

设备核心部分采用四象限交流电网模拟器，该单元由PWM整流+PWM逆变的拓扑结构实现，控制器采用公司成熟的DSP控制策略。

逆变单元采用三个独立的单相H桥电路，实现了三相输出的解耦控制，能够模拟电网的各种正常与非正常情况。

光伏逆变器低电压穿越标准摘要：1.光伏逆变器概述2.低电压穿越现象及其影响3.光伏逆变器低电压穿越标准的发展4.现行低电压穿越标准的要点5.我国光伏逆变器低电压穿越标准现状及与国际标准的对比6.提高光伏逆变器低电压穿越能力的措施7.结论正文：一、光伏逆变器概述光伏逆变器是光伏发电系统的重要组成部分，其主要功能是将光伏组件产生的直流电转换为交流电，以适应电网电压和频率。

在光伏发电系统中，光伏逆变器直接影响着系统的稳定性和发电效率。

二、低电压穿越现象及其影响低电压穿越（LVRT）是指光伏逆变器在电网电压降低时，能够维持正常运行并输出电能。

然而，当电网电压降低到一定程度，光伏逆变器可能出现输出功率降低、设备损坏，甚至引发事故。

因此，研究光伏逆变器的低电压穿越特性具有重要意义。

三、光伏逆变器低电压穿越标准的发展为保证光伏逆变器在低电压穿越过程中的安全性能，各国纷纷制定了相应的技术标准。

从最早的仅关注设备的电压响应特性，到后来关注设备的电流响应特性，再到现在关注设备的电磁兼容性、动态响应特性等多方面，低电压穿越标准不断完善。

四、现行低电压穿越标准的要点现行低电压穿越标准主要包含以下几个方面：1.低电压穿越能力：要求光伏逆变器在一定程度的电压跌落时，能够维持正常运行。

2.动态响应特性：要求光伏逆变器在电压恢复过程中，能够迅速恢复正常输出功率。

3.电磁兼容性：要求光伏逆变器在低电压穿越过程中，不产生对电网和其他设备有害的电磁干扰。

五、我国光伏逆变器低电压穿越标准现状及与国际标准的对比我国已制定了一系列光伏逆变器低电压穿越标准，如GB/T 19939-2012《光伏发电系统并网技术要求》，但这些标准与国际先进标准相比仍有一定差距。

我国应继续完善低电压穿越标准，提高光伏逆变器的安全性能和技术水平。

六、提高光伏逆变器低电压穿越能力的措施1.优化光伏逆变器的设计，提高设备的电压响应特性和动态响应特性。

2.采用先进的控制策略，提高光伏逆变器在低电压穿越过程中的稳定性。

IEC标准《并网光伏逆变器低电压穿越测试规程》发布
