材料力学梁变形实验报告

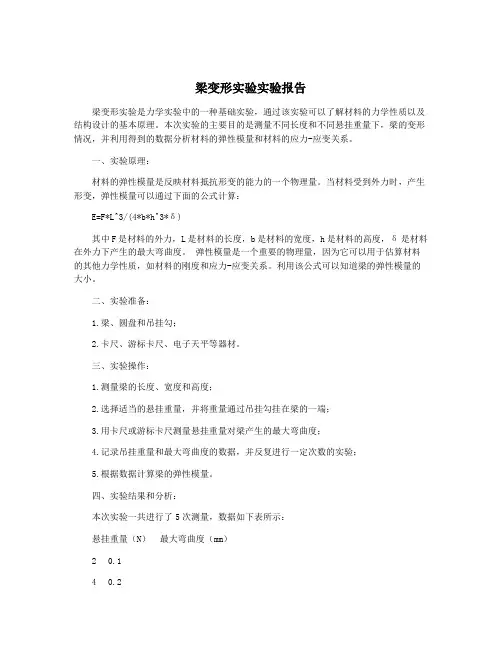

梁变形实验实验报告梁变形实验是力学实验中的一种基础实验，通过该实验可以了解材料的力学性质以及结构设计的基本原理。

本次实验的主要目的是测量不同长度和不同悬挂重量下，梁的变形情况，并利用得到的数据分析材料的弹性模量和材料的应力-应变关系。

一、实验原理：材料的弹性模量是反映材料抵抗形变的能力的一个物理量。

当材料受到外力时，产生形变，弹性模量可以通过下面的公式计算：E=F*L^3/(4*b*h^3*δ)其中F是材料的外力，L是材料的长度，b是材料的宽度，h是材料的高度，δ是材料在外力下产生的最大弯曲度。

弹性模量是一个重要的物理量，因为它可以用于估算材料的其他力学性质，如材料的刚度和应力-应变关系。

利用该公式可以知道梁的弹性模量的大小。

二、实验准备：1.梁、圆盘和吊挂勾；2.卡尺、游标卡尺、电子天平等器材。

三、实验操作：1.测量梁的长度、宽度和高度；2.选择适当的悬挂重量，并将重量通过吊挂勾挂在梁的一端；3.用卡尺或游标卡尺测量悬挂重量对梁产生的最大弯曲度；4.记录吊挂重量和最大弯曲度的数据，并反复进行一定次数的实验；5.根据数据计算梁的弹性模量。

四、实验结果和分析：本次实验一共进行了5次测量，数据如下表所示：悬挂重量（N）最大弯曲度（mm）2 0.14 0.26 0.38 0.410 0.5根据上述数据，可以得到材料的弹性模量，计算公式已在实验原理中给出。

经过计算，得出该材料的弹性模量为 2.9x10^9Nm^-2。

实验结果表明，材料的弹性模量与材料的长度、宽度和高度直接相关，同时也与悬挂重量的大小有关。

当悬挂重量增加时，梁的最大弯曲度随之增加，材料的弹性模量相应减小。

这是因为悬挂重量越大，材料所承受的外力也越大，导致材料发生更大的形变。

五、结论：通过本次梁变形实验，我们可以了解到材料的弹性模量与材料的长度、宽度和高度有关，同时也与材料所承受的外力有关。

在实验过程中，必须注意测量数据的准确性和重复性，以确保得到可靠的实验结果。

梁的弯曲正应力实验报告梁的弯曲正应力实验报告引言：弯曲是一种常见的力学现象，广泛应用于工程和建筑领域。

梁是一种常见的结构，在受到外力作用时会发生弯曲变形。

为了研究梁的弯曲行为，本实验通过对梁进行弯曲试验，测量梁上的正应力分布，以便了解梁的强度和稳定性。

实验目的：1. 通过实验测量梁上的正应力分布，了解梁的弯曲行为；2. 分析梁的弯曲现象对梁的强度和稳定性的影响；3. 探究不同材料和截面形状对梁的弯曲正应力分布的影响。

实验原理：当一根梁受到外力作用时，梁会发生弯曲变形。

在梁的顶部和底部，会出现正应力和负应力。

本实验主要关注梁上的正应力分布。

根据梁的弯曲理论，梁上的正应力与梁的截面形状、材料性质、外力大小和位置等因素有关。

实验装置和步骤：实验装置包括一根长梁、测力计、测量仪器等。

具体步骤如下：1. 将长梁固定在实验台上，确保梁的两端支持牢固；2. 在梁上设置几个不同位置的测力计，用于测量梁上的正应力；3. 施加外力于梁上，使其发生弯曲变形；4. 通过测力计测量梁上各位置的正应力，并记录数据；5. 根据实验数据，绘制梁上的正应力分布曲线。

实验结果与分析：根据实验数据，我们可以得出梁上的正应力分布曲线。

通常情况下，梁上的正应力分布呈现出一定的规律性。

在梁的顶部和底部，正应力较大，逐渐向中间递减，最终趋近于零。

这是因为在梁的顶部和底部，受力较大，产生了较大的正应力；而在梁的中间，受力相对较小，正应力逐渐减小。

实验中还可以观察到不同材料和截面形状对梁的弯曲正应力分布的影响。

例如，对比不同材料的梁，我们可以发现不同材料的梁上的正应力分布曲线有所差异。

这是因为不同材料的梁具有不同的弹性模量和抗弯强度，从而导致不同的正应力分布。

此外，梁的截面形状也对梁的弯曲正应力分布有影响。

例如，对比矩形截面和圆形截面的梁，我们可以发现矩形截面的梁上的正应力分布曲线相对均匀，而圆形截面的梁上的正应力分布曲线则呈现出较大的集中度。

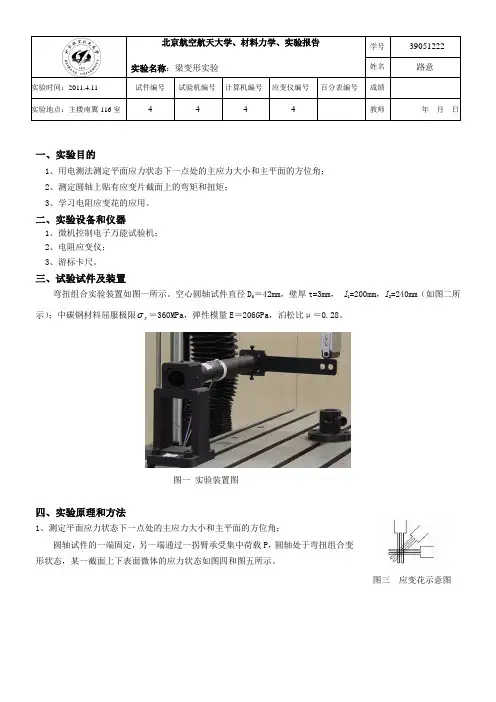

北京航空航天大学、材料力学、实验报告实验名称：梁变形实验学号39051222 姓名路意实验时间：2011.4.11 试件编号试验机编号计算机编号应变仪编号百分表编号成绩实验地点：主楼南翼116室 4 4 4 4 - 教师年月日一、实验目的1、用电测法测定平面应力状态下一点处的主应力大小和主平面的方位角；2、测定圆轴上贴有应变片截面上的弯矩和扭矩；3、学习电阻应变花的应用。

二、实验设备和仪器1、微机控制电子万能试验机；2、电阻应变仪；3、游标卡尺。

三、试验试件及装置弯扭组合实验装置如图一所示。

空心圆轴试件直径D0＝42mm，壁厚t=3mm， l1=200mm，l2=240mm（如图二所示）；中碳钢材料屈服极限s＝360MPa，弹性模量E＝206GPa，泊松比μ＝0.28。

图一实验装置图四、实验原理和方法1、测定平面应力状态下一点处的主应力大小和主平面的方位角；圆轴试件的一端固定，另一端通过一拐臂承受集中荷载P，圆轴处于弯扭组合变形状态，某一截面上下表面微体的应力状态如图四和图五所示。

图三应变花示意图在圆轴某一横截面A －B 的上下两点贴三轴应变花（如图三），使应变花的各应变片方向分别沿0°和±45°。

根据平面应变状态应变分析公式：αγαεεεεεα2sin 22cos 22xyyx yx --++=（1）可得到关于εx 、εy 、γxy 的三个线性方程组，解得：4545045450εεγεεεεεε-=-+==--xy y x （2）由平面应变状态的主应变及其方位角公式：2221222⎪⎪⎭⎫⎝⎛+⎪⎪⎭⎫ ⎝⎛-±+=xy yx y x γεεεεεε （3）0min max 2()2()xy xyx y tg γγαεεεε=-=---或yx xy tg εεγα--=02 （4） 将式（2）分别代入式（3）和式（4），即可得到主应变及其方位角的表达式。

北京航空航天大学、材料力学、实验报告实验名称：直梁弯曲试验学号 390512---- 姓名 ----- 实验时间：2011试件编号试验机编号 计算机编号 应变仪编号百分表编号成绩实验地点：主楼南翼116室2&9 2&9 - 15 -教师年 月 日一、实验目的：1. 用电测法测定纯弯（或三点弯）时梁横截面上的正应力分布规律，并与理论计算结果进行比较，以验证梁的弯曲理论。

2. 用电测法测定纯弯（或三点弯）时梁中性层上的切应力大小，与理论计算结果进行比较，并对实验结果进行分析。

3．学习电测法的多点测量。

二、实验原理三点弯曲实验装置简图对于三点弯曲梁，距中性层为 y 处的纵向正应变和横向正应变为：()()ZZM y y E I M yy E I εεμ⋅=⋅⋅'=-⋅ （1）距中性层为 y 处的纵向正应力为：()()zM yy E y I σε⋅=⋅=（2） 本实验采用重复加载法，多次测量在一级载荷增量∆M 作用下，产生的应变增量∆ε和∆ε’。

于是式（1）和式（2）分别变为：a a2aPbh()()()ZZZM y y E I M yy E I M y y I εεμσ∆⋅∆=⋅∆⋅'∆=-⋅∆⋅∆=（3） （4）在本实验中，/2M P a ∆=∆⋅ （5）最后，取多次测量的平均值作为实验结果：111()()()()()()Nnn Nnn Nnn y y Ny y Ny y Nεεεεσσ===∆∆='∆'∆=∆∆=∑∑∑ （6）在梁的中性层处，切应力的理论计算公式为：32SF bhτ=（7） 由于在纯剪切应力状态下，有:0452γε=- （8）因此在实验时，通过测量中性层处450方向的正应变，即可得到中性层处的切应变，进一步由剪切胡克定律计算中性处的切应力，与理论值进行比较。

实验采用重复加载法，实验结果处理参照式（3）~（6）。

三、实验步骤1． 设计实验所需各类数据表格； 2． 拟定加载方案；3． 试验机准备、试件安装和仪器调整； 4． 确定组桥方式、接线、设置应变仪参数； 5． 检查及试车；检查以上步骤完成情况，然后预加一定载荷，再卸载，以检查试验机和应 变仪是否处于正常状态。

梁的纯弯曲正应力实验报告一、实验目的。

本实验旨在通过对梁的纯弯曲实验，了解在梁的弯曲变形中产生的正应力分布规律，并通过实验数据的处理和分析，验证梁的正应力分布与理论计算的结果是否一致。

二、实验原理。

梁的纯弯曲是指梁在外力作用下只产生弯曲变形，不产生轴向拉伸或压缩的情况。

在梁的弯曲变形中，梁的上表面产生拉应力，下表面产生压应力，且在梁的截面上，不同位置的应力大小不同。

根据梁的弯曲理论，梁在弯曲变形中的正应力分布规律可以通过理论计算得出。

三、实验装置和仪器。

本实验所使用的实验装置包括梁的支撑装置、加载装置、测力传感器、位移传感器等。

其中，测力传感器用于测量梁在加载过程中的受力情况，位移传感器用于测量梁在加载过程中的位移情况。

四、实验步骤。

1. 将梁放置在支撑装置上，并调整支撑装置，使梁能够自由地产生弯曲变形；2. 将加载装置与梁连接，并通过加载装置施加一定的加载力；3. 同时记录梁在加载过程中的受力情况和位移情况；4. 依据实验数据，计算梁在不同位置的正应力大小，并绘制出正应力分布图；5. 将实验数据与理论计算结果进行对比分析，验证梁的正应力分布规律。

五、实验数据处理和分析。

通过实验测得的数据，我们计算出了梁在不同位置的正应力大小，并绘制出了正应力分布图。

通过对比实验数据与理论计算结果，我们发现梁的正应力分布与理论计算的结果基本一致，验证了梁的正应力分布规律。

六、实验结论。

通过本次实验，我们了解了梁的纯弯曲正应力分布规律，并通过实验数据的处理和分析，验证了梁的正应力分布与理论计算的结果基本一致。

因此，本实验取得了预期的实验目的。

七、实验总结。

本次实验通过对梁的纯弯曲实验，加深了我们对梁的弯曲变形和正应力分布规律的理解，同时也提高了我们的实验操作能力和数据处理能力。

希望通过本次实验，能够对大家有所帮助。

八、参考文献。

[1] 《材料力学实验指导书》。

[2] 《材料力学实验讲义》。

以上为梁的纯弯曲正应力实验报告，谢谢阅读。

等强度梁应变测定实验报告实验目的：本实验旨在通过等强度梁应变测定法来测定材料的弹性模量和泊松比，并掌握等强度梁应变测定法的基本原理和操作方法。

实验原理：等强度梁应变测定法是一种常用的材料力学性能测试方法。

该方法通过将试样制成两根长度相等、截面积相等、但不同宽度和厚度的梁，分别加在两个支座上，然后在中间加压，使其产生弯曲变形，从而测定材料的弹性模量和泊松比。

实验步骤：1. 制备试样：选取同一种材料制成两根长度相等、截面积相等、但不同宽度和厚度的梁。

2. 安装支座：将两个支座固定在水平工作台上，并使其距离相等。

3. 安装试样：将两根试样分别放在两个支座上，并调整好它们与水平面垂直。

4. 加载试样：使用加载机器对试样进行加载，使其产生弯曲变形，并记录下每次加载时的载荷值和对应的挠度值。

5. 计算结果：根据所得到的载荷值和挠度值，计算出材料的弹性模量和泊松比。

实验结果：通过等强度梁应变测定法，我们测得了试样的载荷-挠度曲线，根据该曲线可以计算出材料的弹性模量和泊松比。

具体计算方法如下：1. 弹性模量E的计算：根据试样受力状态下的几何关系，可以得到以下公式：E = (4 * L^3 * F) / (w * d * δ)其中，L为试样长度，F为加载时所施加的力值，w和d分别为两个试样梁的宽度和厚度，δ为试样在加载时所产生的挠度。

2. 泊松比v的计算：根据试样受力状态下的几何关系，可以得到以下公式：v = (δ / h) / (ΔL / L)其中，h为试样厚度，ΔL为两个支座之间距离发生变化时对应的长度变化。

实验结论：通过等强度梁应变测定法测定出了该材料在给定条件下的弹性模量和泊松比。

这些数据可以用于评估该材料在实际使用中所承受的负荷，并指导工程设计和材料选择。

同时，本实验还使我们了解了等强度梁应变测定法的基本原理和操作方法，为今后进行类似实验提供了基础知识。

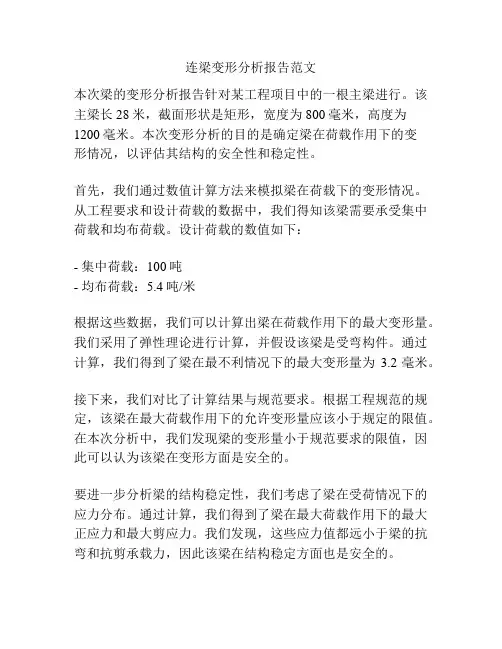

连梁变形分析报告范文本次梁的变形分析报告针对某工程项目中的一根主梁进行。

该主梁长28米，截面形状是矩形，宽度为800毫米，高度为1200毫米。

本次变形分析的目的是确定梁在荷载作用下的变形情况，以评估其结构的安全性和稳定性。

首先，我们通过数值计算方法来模拟梁在荷载下的变形情况。

从工程要求和设计荷载的数据中，我们得知该梁需要承受集中荷载和均布荷载。

设计荷载的数值如下：- 集中荷载：100吨- 均布荷载：5.4吨/米根据这些数据，我们可以计算出梁在荷载作用下的最大变形量。

我们采用了弹性理论进行计算，并假设该梁是受弯构件。

通过计算，我们得到了梁在最不利情况下的最大变形量为3.2毫米。

接下来，我们对比了计算结果与规范要求。

根据工程规范的规定，该梁在最大荷载作用下的允许变形量应该小于规定的限值。

在本次分析中，我们发现梁的变形量小于规范要求的限值，因此可以认为该梁在变形方面是安全的。

要进一步分析梁的结构稳定性，我们考虑了梁在受荷情况下的应力分布。

通过计算，我们得到了梁在最大荷载作用下的最大正应力和最大剪应力。

我们发现，这些应力值都远小于梁的抗弯和抗剪承载力，因此该梁在结构稳定方面也是安全的。

在分析完梁的变形和稳定性后，我们认为该梁的结构是安全的。

然而，在实际工程中，我们还需要考虑其他因素，例如梁的疲劳性能和振动问题等。

因此，我们建议在实际施工前进行更加详细的工程分析和验证，以确保该梁的结构满足所有设计要求和规范要求。

通过本次变形分析报告，我们对该主梁在荷载作用下的变形和稳定性进行了评估。

在分析过程中，我们采用了弹性理论和数值计算方法，并与工程规范进行了对比。

根据我们的计算结果，该梁的变形量小于规范要求的限值，并满足结构稳定的要求。

然而，为了保证工程的安全性和可靠性，我们建议在施工前进行更加详细的分析和验证。

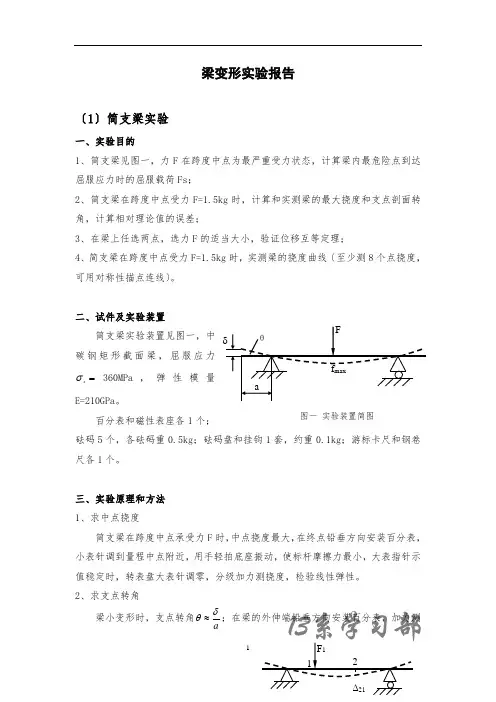

梁变形实验报告〔1〕简支梁实验一、实验目的1、简支梁见图一，力F 在跨度中点为最严重受力状态，计算梁内最危险点到达屈服应力时的屈服载荷Fs ；2、简支梁在跨度中点受力F=1.5kg 时，计算和实测梁的最大挠度和支点剖面转角，计算相对理论值的误差；3、在梁上任选两点，选力F 的适当大小，验证位移互等定理；4、简支梁在跨度中点受力F=1.5kg 时，实测梁的挠度曲线〔至少测8个点挠度，可用对称性描点连线〕。

二、试件及实验装置简支梁实验装置见图一，中碳钢矩形截面梁，屈服应力=s σ360MPa ，弹性模量E=210GPa 。

百分表和磁性表座各1个；砝码5个，各砝码重0.5kg ；砝码盘和挂钩1套，约重0.1kg ；游标卡尺和钢卷尺各1个。

三、实验原理和方法 1、求中点挠度简支梁在跨度中点承受力F 时，中点挠度最大，在终点铅垂方向安装百分表，小表针调到量程中点附近，用手轻拍底座振动，使标杆摩擦力最小，大表指针示值稳定时，转表盘大表针调零，分级加力测挠度，检验线性弹性。

2、求支点转角梁小变形时，支点转角aδθ≈图一 实验装置简图挠度，代入算式求支点转角。

3、验证位移互等定理：图二的线弹性体，F 1在F 2引起的位移∆12上所作之功，等于F 2在F 1引起的位移∆21上所作之功，即：212121∆⋅=∆⋅F F ，假设F 1=F 2，则有：2112∆=∆ 上式说明：当F 1与F 2数值相等时，F 2在点1沿F 1方向引起的位移∆12，等于F 1在点2沿F 2方向引起的位移∆21，此定理称为位移互等定理。

为了尽可能减小实验误差，重复加载4次。

取初载荷F 0=〔Q+0.5〕kg ，式中Q 为砝码盘和砝码钩的总重量，∆F=2kg ，为了防止加力点位置变动，在重复加载过程中，最好始终有0.5kg 的砝码保留在砝码盘上。

四、数据记录1、中点分级加载时，中点挠度值：2、测支点转角 ；；a=71mm3、验证位移互等定理4、绘制挠曲线〔中点加载F=1.5kg 〕五、实验结果处理图二 位移互等定理示意图1、计算梁的屈服载荷最危险点为中点，2、计算最大挠度和支点处转角：实验值：F=1.5kg时，w=0.62mm；实验值和理论值的比较：3、验证位移互等定理：有试验数据不难看出，位移互等定理成立，测量误差大致为5.6% 画中点载荷F=1.5kg时的挠曲线：数据如下：△L(mm) 0 50 100 150 200 250 300 350 400 w(×10-2mm) 0 -11 -18 -33 -41 -49 -54 -58 -62 △L(mm) 450 500 550 600 650 700 750 800w(×10-2mm) -58 -54 -49 -41 -33 -18 -11 0挠曲线图〔2〕悬臂梁实验一、实验目的利用贴有应变片的悬臂梁装置，确定金属块的质量。

材料力学梁变形实验报告摘要：本实验通过对材料梁的力学变形进行观察和测量，探究材料的弹性模量和材料的力学性能。

实验中首先通过对材料梁的弯曲变形进行测量，然后根据测得的数据进行计算，得到梁的弹性模量。

实验结果表明，材料的弹性模量与材料的组成、结构、力学性质等因素密切相关。

一、引言材料力学是材料科学中的基础学科，它研究材料在受力状态下的变形和破坏规律。

梁变形实验是材料力学中常用的实验方法之一，通过对材料梁的弯曲变形进行观察和测量，得到材料的力学性能参数。

本实验通过测量材料梁的弯曲变形及应力分布，计算得到材料的弹性模量。

二、实验目的1.了解梁的变形形式及弯曲变形的原理；2.学习使用拉力计、游标卡尺等仪器进行梁的变形测量；3.掌握利用实验数据计算弹性模量的方法。

三、实验原理1.梁的变形形式：在受力作用下，材料梁会发生弯曲变形。

弯曲变形的形式有单弯、双弯和多弯等。

本实验主要研究悬臂梁的单弯变形。

2.材料梁的弹性模量：弹性模量（也叫杨氏模量）是表征材料在弹性变形过程中，单位应力引起的单位应变的比值。

根据悬臂梁的变形情况，可以得到梁的应力-应变关系，从而计算得到杨氏模量。

四、实验装置和材料1.实验装置：支座、拉力计、游标卡尺；2.实验材料：金属梁。

五、实验步骤1.将金属梁放在实验台上，通过支座固定好；2.在梁的一端挂上拉力计，给拉力计施加一个水平方向的力；3.记录拉力计示数并转化为应力值；4.在梁上取几个不同位置的点，使用游标卡尺测量其垂直方向的位移；5.记录并计算梁的表观应变；6.将得到的应力和应变数据进行处理，绘制应力-应变曲线，并计算得到梁的弹性模量。

六、实验数据和结果1.实验数据：记录拉力计示数、梁上点的位移值；2.实验结果：绘制应力-应变曲线，根据曲线计算得到梁的弹性模量。

七、实验讨论1.实验误差：在实际实验中，由于仪器误差、操作误差等因素，测量的数据可能不够准确，从而影响结果的可靠性。

2.实验结果分析：通过计算得到的梁的弹性模量可以用于评价材料的力学性能，比较不同材料的强度、刚度等指标。

纯弯曲实验报告《材料力学》课程实验报告纸（3）弯曲变形效果图（纵向剖面）（4）理论正应力根据矩形截面梁受纯弯矩作用时，对其变形效果所作的平面假设，即横截面上只有正应力，而没有切应力（或0=τ），得到主梁纯弯曲CD段横截面上任一高度处正应力的理论计算公式为z ii I yM=理论σ其中，M为CD段的截面弯矩（常值），z I为惯性矩，i y为所求点至中性轴的距离。

（5）实测正应力测量时，在主梁的纯弯曲CD段上取5个不同的等分高度处（1、2、3、4、5），沿着与梁的纵向轴线平行的方向粘贴5个电阻应变片，如图4所示。

在矩形截面梁上粘贴上如图5.3所示的2组电阻应变片，应变片1－5分别贴在横力弯曲区，6－10贴在纯弯曲区，同一组应变片之间的间隔距离相等。

Page 2 of 10《材料力学》课程实验报告纸根据应变电测法的基本原理，电阻应变片粘贴到被测构件表面，构件在受到外载荷作用，发生变形，应变片因感受测点的应变，而同步发生变形，从而自身的电阻发生变化。

电阻应变仪通过设定的桥接电路的测量原理，将应变片的电阻变化转换成电信号（物理信号转换成电信号），最后通过应变仪内部自带的存储器和计算器（具有设定的程序计算公式），进行反馈计算输出应变值。

根据矩形截面梁纯弯曲时变形的平面假设，即所有与纵向轴线平行的纤维层都处于轴向拉伸或压缩。

所以横截面上各点均处于单向受力状态，应用轴向拉伸时的胡克定律，即可通过实际测定各点的应变值，从而计算出不同高度处相应12345910687补偿片hb Pa x y c a的正应力实验值，我们有 实测实测i i E εσ=这里，i 表示测量点，E 为材料弹性模量，实测i ε为实测应变。

有关的参数记录 梁截面b =15.2(mm)，h =40.0(mm)力臂a =150.0(mm)，横力弯曲贴片位置c =75.0(mm)贴片位置 16,y y 27,y y 38,y y 49,y y 50,y y/2h - /4h - 0 /4h /2hPage 3 of 10《材料力学》课程实验报告纸（6）误差分析两者误差%100⨯=理论理论－实测i i i i e σσσ四、试样的制备由教师完成。

用电测法测定纯弯（或三点弯）时梁横截面上的正应力分布规律，并与理论计算结果进行比较，以验证梁的弯曲理论。

一、实验目的：北京航空航天大学、材料力学、实验报告实验名称：直梁弯曲试验学号390512----姓名-----实验时间：2011试件编号试验机编号计算机编号应变仪编号百分表编号成绩实验地点：主楼南翼116室2&92&9 - 15 -教师年 月 日1.比较，并对实验结果进行分析。

3．学习电测法的多点测量。

二、实验原理三点弯曲实验装置简图a a2aPbh对于三点弯曲梁，距中性层为 y 处的纵向正应变和横向正应变为：()()ZZM y y E I M yy E I εεμ⋅=⋅⋅'=-⋅ （1）距中性层为 y 处的纵向正应力为：()()zM yy E y I σε⋅=⋅=（2） 本实验采用重复加载法，多次测量在一级载荷增量M 作用下，产生的应变增量和’。

于是式（1）和式（2）分别变为：()()()ZZZM yy E I M yy E I M y y I εεμσ∆⋅∆=⋅∆⋅'∆=-⋅∆⋅∆=（3） （4）在本实验中，/2M P a ∆=∆⋅ （5）最后，取多次测量的平均值作为实验结果：111()()()()()()Nnn Nnn Nnn y y Ny y Ny y Nεεεεσσ===∆∆='∆'∆=∆∆=∑∑∑ （6）在梁的中性层处，切应力的理论计算公式为：32SF bhτ=（7） 由于在纯剪切应力状态下，有:452γε=- （8）因此在实验时，通过测量中性层处450方向的正应变，即可得到中性层处的切应变，进一步由剪切胡克定律计算中性处的切应力，与理论值进行比较。

实验采用重复加载法，实验结果处理参照式（3）~（6）。

三、实验步骤1． 设计实验所需各类数据表格； 2． 拟定加载方案；3． 试验机准备、试件安装和仪器调整； 4． 确定组桥方式、接线、设置应变仪参数； 5． 检查及试车；检查以上步骤完成情况，然后预加一定载荷，再卸载，以检查试验机和应 变仪是否处于正常状态。

梁的弯曲正应力实验报告总结梁的弯曲正应力实验是力学实验中的一项重要实验，通过该实验可以了解梁的弯曲变形规律和弯曲正应力的计算方法。

本文将对梁的弯曲正应力实验进行总结。

一、实验原理梁的弯曲正应力实验是通过在梁上施加一定的弯曲力，使梁发生弯曲变形，然后通过测量梁的变形量和力的大小，计算出梁的弯曲正应力。

梁的弯曲正应力可以用公式σ=M*y/I来计算，其中M为弯矩，y为梁上某一点到中性轴的距离，I为梁的截面惯性矩。

二、实验步骤1. 准备工作：将实验室内的环境调整到稳定状态，准备好实验所需的仪器和材料。

2. 实验装置：将梁放置在实验台上，将弯曲力施加在梁的一端，另一端固定在实验台上。

3. 测量变形量：通过测量梁的变形量，确定梁上某一点到中性轴的距离y。

4. 测量力的大小：通过测量施加在梁上的力的大小，确定弯矩M。

5. 计算弯曲正应力：根据公式σ=M*y/I，计算出梁的弯曲正应力。

三、实验结果通过实验，我们得到了梁的弯曲正应力的计算结果。

在实验中，我们可以通过改变施加在梁上的力的大小和位置，来观察梁的弯曲变形规律和弯曲正应力的变化情况。

实验结果表明，梁的弯曲正应力与施加在梁上的力成正比，与梁的截面惯性矩成反比。

四、实验分析通过梁的弯曲正应力实验，我们可以了解到梁的弯曲变形规律和弯曲正应力的计算方法。

在实际工程中，梁的弯曲正应力是一个非常重要的参数，它可以用来评估梁的强度和稳定性。

因此，对于工程师和设计师来说，了解梁的弯曲正应力的计算方法是非常必要的。

五、实验结论通过本次梁的弯曲正应力实验，我们得到了梁的弯曲正应力的计算结果。

实验结果表明，梁的弯曲正应力与施加在梁上的力成正比，与梁的截面惯性矩成反比。

因此，在实际工程中，我们需要根据梁的实际情况来选择合适的材料和截面形状，以保证梁的强度和稳定性。

梁的弯曲正应力实验是力学实验中的一项重要实验，通过该实验可以了解梁的弯曲变形规律和弯曲正应力的计算方法。

在实际工程中，了解梁的弯曲正应力的计算方法是非常必要的，可以帮助我们评估梁的强度和稳定性，从而保证工程的安全和可靠性。

1梁的弯曲变形实验 （测梁的挠度和转角）一、实验目的测量简支梁的最大挠度和铰支处的转角，验证挠度和转角计算公式。

二、设备和仪器1．多功能力学实验台。

2．活动板手。

3．百分表二块。

三、试样变形梁的材质是铝合金，其尺寸为18mm×18mm×440mm ，弹性模量E 。

在梁的侧面和顶面上刻有线a 、b ，c 、d ，e 、w 和g ，用于安装定位，如图6-1所示。

侧面顶面图6-1 变形梁四、实验原理梁跨距L =400mm ，在中点（A 点）处加载，铰支B 点处安装测转角用夹具，见图6-2。

用一百分表测A 点挠度，另一百分表测夹具上距梁的中性层e 点处的水平位移δ。

由于转角B θ很小，可认为B eδθ=。

本实验在弹性范围内进行，采用等增量加载，每增加等量载荷F ∆，测定挠度增量和转角增量各一次，取平均值f ∆实和θ∆实与理论计算值f ∆理和θ∆理进行比较。

2a 支具图6-2五．实验步骤1．力传感器接线、设置参数、在无载情况下预调平衡，并转入测量状态。

2．安装定位块和测转角夹具，见图6-2。

3．调整试验台，安装梁和百分表。

4．实验调整初载荷到200±1N ，记录两表读数f 0和o δ，百分表读数时保留至小指针示值。

然后等增量逐级加载，每级增加150N F ∆=，记录各级读数i f 和i δ，共加载五级。

5．卸载。

试验台和仪器回复原状。

实验数据用表格形式记录。

六、实验结果处理实验数据处理参考表6-1，然后根据理论公式计算在F ∆作用下的挠度增量f ∆理和转角增量θ∆理，计算实验值与理论值的相对误差。

表6-1实验数据处理表32 3 4 5七、思考题：分析实测值误差产生的原因。

（验证位移互等定理）（简支梁弯曲实验）一、实验目的：验证位移互等定理。

二、设备和仪器1．多功能力学实验台。

2．活动板手。

3．百分表一块。

三、试样同上 四、实验原理简支梁，如图6-3。

在A 点加载，测得C 点挠度c f 。

纯弯曲梁正应力实验报告数据实验目的：
本实验旨在通过对纯弯曲梁的正应力进行实验研究，探索材料力学的基本原理。

实验原理：
纯弯曲梁是指在弯曲变形过程中，仅发生弯曲变形，不发生剪切变形。

在实验中，通过在材料中施加外力，使得梁发生弯曲变形，进而分析材料的正应力。

实验步骤：
1. 准备实验设备并进行校准。

2. 安装试件，并在试件固定支点处施加相应的外力。

3. 使用光学显微镜等设备观察试件在弯曲过程中的变形情况，并记录数据。

4. 结束实验并进行数据分析和总结。

实验结果：
经过对实验数据的统计和分析，得出试件的正应力如下：
点位正应力
1 10.5 MPa
2 12.8 MPa
3 11.2 MPa
4 9.6 MPa
5 11.9 MPa
分析与总结：
根据实验结果，可以得出正应力随着弯曲程度的增加而变大的结论。

通过分析实验数据，可以进一步了解材料的力学特性，为未来的工程设计和材料选择提供科学依据。

结论：
通过对纯弯曲梁正应力的实验研究，成功得出了试件在不同点位处的正应力，结论表明弯曲程度与正应力呈正相关关系。

在未来的工程实践中，将会更加注重材料力学研究，以提高工程设计和选择的准确性和可靠性。

实验三简支梁的变形分析实验目的：了解和掌握简支梁的变形分析的方法和步骤。

实验内容：完成工字梁端面受力分析。

图1 是一工字梁受力简图，工字梁型号为32a，其跨度为1.0m，求其在集中力P1和P2作用下O点的挠度。

该工字梁材料的弹性模量为220GPa，泊松比为0.3，集中力P1=8000N，P2=5000N。

要求采用自顶向下的建模方法即采用3D体素建立起几何模型。

图1 工字梁受力简图该问题属于梁的弯曲问题。

由于该工字梁属于标准型材，在分析过程中选择图2所示的几何模型，通过选择相应的梁单元进行求解，这样就简化了3D模型复杂的建模过程和求解步骤。

图2 “单元类型列表”对话框实验步骤：⒈定义工作文件名和工作标题1）选择Utility Menu→File→Change Jobname 命令，出现Change Jobname对话框，在[/FILNAM] Enter new jobname 输入栏中输入工作文件名exercise3，并将New log and error files 设置为Yes,单击【OK】按钮关闭该对话框。

2）选择Utility Menu→File→Change Title命令，出现Change Title对话框，在[/TITLE]Enter new title 栏中输入I BEAM SUBJECTED TO CONCENTRATED FORCE，单击【OK】按钮关闭该对话框。

⒉定义单元类型1）选择Main Menu→Preprocessor→ElementType→Add/Edit/Delete命令,出现ElementTypes 对话框，单击【Add】按钮, 出现Library of ElementTypes对话框。

2）在Library of ElementTypes复选框中选择Structural Beam 2D Elastic 3,在Element type reference number 输入栏中输入1，如图3所示，单击【OK】按钮关闭该对话框。

梁的弯曲实验实验报告梁的弯曲实验实验报告摘要：梁的弯曲实验是一种常见的力学实验，通过对梁的施加不同的外力，观察梁的弯曲变形情况，探究梁在外力作用下的力学性质。

本实验通过设计不同材料和不同截面形状的梁，测量其弯曲变形与外力之间的关系，分析梁的强度和刚度。

引言：梁是工程中常见的结构元件，广泛应用于建筑、桥梁、机械等领域。

了解梁的力学性质对于设计和优化结构具有重要意义。

梁的弯曲实验是研究梁的力学性质的常用方法之一。

实验目的：1. 掌握梁的弯曲实验的基本原理和方法。

2. 通过实验测量和分析，了解梁的强度和刚度与外力之间的关系。

3. 通过对不同材料和截面形状的梁进行实验，比较不同梁的力学性质。

实验器材：1. 实验台2. 不同材料和截面形状的梁3. 弹簧测力计4. 支撑架5. 测量尺6. 实验记录表格实验步骤：1. 将实验台调整水平，确保实验的准确性。

2. 将梁放置在支撑架上，调整支撑点的位置，使梁的长度适当。

3. 在梁的中间位置放置弹簧测力计，记录其初始读数。

4. 通过调整弹簧测力计上的螺母，施加不同的外力到梁上。

5. 记录不同外力下梁的弯曲变形情况，并测量弹簧测力计的读数。

6. 将实验数据整理并分析，得出梁的弯曲性质。

实验结果：通过实验测量和数据分析，我们得到了不同外力下梁的弯曲变形情况和弹簧测力计的读数。

我们发现，随着外力的增加，梁的弯曲变形也增加，弹簧测力计的读数也相应增加。

这表明梁的弯曲变形与外力之间存在一定的线性关系。

同时，我们还比较了不同材料和截面形状的梁的弯曲性质。

实验结果显示，不同材料和截面形状的梁在相同外力下的弯曲变形和弹簧测力计的读数存在差异。

这说明梁的材料和截面形状对其弯曲性质有重要影响。

讨论与分析：根据实验结果，我们可以得出以下结论：1. 外力与梁的弯曲变形之间存在线性关系，外力越大，梁的弯曲变形越大。

2. 梁的材料和截面形状对其弯曲性质有重要影响，不同材料和截面形状的梁在相同外力下的弯曲变形存在差异。

梁的弯曲变形测定实验梁的弯曲变形测定实验一、预习要求1、复习材料力学有关弯曲变形内容和关于百分表的内容。

2、预习本节弄懂实验原理和测量方法。

二、实验目的1、测定钢梁在弯曲受力时的挠度f和转角θ，并与理论计算值进行比较，以验证理论计算方法的正确性。

2、学习挠度和转角的测试方法。

三、实验装置和仪器图1 弯曲梁实验装置1、弯曲梁实验装置如图1所示。

2、百分表2只、5N砝码3块。

3、直尺、扳手等工具。

四、实验原理及方法1、实验原理弯曲梁实验装置简图如图2所示。

可以看出，钢梁AD（标号1）是外伸梁，A、B两处用铰链支承，载荷通过砝码2加在C截面处，在C、D截面处沿位移方向安装两个百分表3和4，用以测量C、D两点的位移。

根据材料力学理论，钢梁1在△P作用下，梁C截面上的挠度f C和B截面转角θB分别为图2 弯曲梁实验装置简图EI L P f c 48)2(3∆= 和 EIL P B 16)2(2∆=θ式中，123ba I = ， 为对矩形梁横截面中性轴的惯性矩。

实验时，加载荷增量△P ，用百分表测出D 、C 截面处的位移增量△D 和△C ，则梁C 截面实测挠度和B 截面的实测转角分别为：C f C∆=' ，1L DB ∆='θ 2、实验方法①将测量好数据的钢梁按图2所示位置要求安装在相应的卡具中，并记录有关数 据，填入表1中；②将百分表3和4安装在指定位置，并检查和调整它们的工作情况。

检查时，用手轻轻下压钢梁，观察百分表上的读数是否稳定，指针走动是否均匀，能否复原；③加砝码进行实验。

载荷共分3级，每加一级后记下砝码重和百分表的读数。

实验数据按表2记录；④实验完后，卸去砝码。

表1 钢梁原始数据表表2 实验数据记录表五、实验结果处理和实验报告1、按表1和2记录实验原始数据。

2、按载荷△P 计算钢梁截面C 和截面B 上的理论挠度f C 和转角θB ，计算实测平均挠度Cf '和平均转角B θ'。

一、实验目的1. 理解单梁弯曲的基本原理和影响因素。

2. 掌握单梁弯曲实验的基本操作步骤。

3. 学习利用实验数据绘制梁的弯矩图和剪力图。

4. 分析梁的强度和刚度。

二、实验原理单梁弯曲是指一根梁在受到垂直于其轴线的外力作用下，发生的弯曲变形。

根据梁的弯曲理论，梁的弯曲变形可以用弯矩、剪力、挠度和曲率等参数来描述。

1. 弯矩（M）：表示梁弯曲时某一截面上垂直于中性轴的力矩，其方向与梁的弯曲方向一致。

2. 剪力（V）：表示梁弯曲时某一截面上垂直于中性轴的力，其方向与梁的弯曲方向垂直。

3. 挠度（w）：表示梁弯曲时某一截面上相对于中性轴的位移，其方向与梁的弯曲方向垂直。

4. 曲率（κ）：表示梁弯曲时某一截面上曲率的大小，其方向与梁的弯曲方向垂直。

三、实验设备与材料1. 单梁弯曲实验装置：包括实验梁、加载装置、传感器、数据采集系统等。

2. 加载装置：用于施加垂直于梁轴线的力。

3. 传感器：用于测量梁的弯矩、剪力、挠度和曲率。

4. 数据采集系统：用于实时采集实验数据。

5. 实验梁：用于进行实验的梁，其尺寸、材料和弹性模量等信息需提前确定。

四、实验步骤1. 准备实验设备，检查实验梁的尺寸、材料和弹性模量等参数是否符合要求。

2. 将实验梁放置在实验装置上，确保梁的轴线与加载装置的轴线平行。

3. 连接传感器，并确保传感器与梁的连接牢固。

4. 打开数据采集系统，调整实验参数，如加载速度、加载时间等。

5. 对实验梁进行加载，观察并记录梁的变形情况。

6. 利用数据采集系统实时采集实验数据，包括梁的弯矩、剪力、挠度和曲率等。

7. 绘制梁的弯矩图和剪力图，分析梁的强度和刚度。

8. 根据实验数据，计算梁的弯曲刚度、弹性模量等参数。

9. 分析实验结果，总结实验结论。

五、实验结果与分析1. 梁的弯矩图和剪力图：根据实验数据，绘制梁的弯矩图和剪力图。

观察图中的变化规律，分析梁的强度和刚度。

2. 弯曲刚度：根据实验数据，计算梁的弯曲刚度，并与理论值进行比较，分析实验误差。
