2014-04-07-扫描电镜制样技巧

扫描电子显微镜(SEM)常规样品制备技术SEM常规制样方法（一）——试样的取材、固定、脱水和置换一、实验目的掌握扫描电镜制样过程：从取材、固定、脱水、置换、干燥、喷涂这一过程中样品怎样保持生活状态，从而得出接近生活状态的样品。

二、实验原理不论动物或植物组织，要求取材时操作必须快速，组织表面要清洁，必要时需超声波清洗，原理同TEM取材，但需强调的是SEM观察表面结构，所以应注意表面结构的清洁、完整和电镜下反应真实的形貌。

取材时动作要快、轻、准、大小在1mm-1cm之间，所用的器械要锋利、洁静，避免任何牵拉和挤揉样品表面的损伤，常用的固定剂有2-4%戊二醛和1%锇酸。

三、实验器材样品（动物或植物）、双面刀片、培养皿、l.5ml离心管、牙签、2-4%戊二醛、1%锇酸、0. 1M PBS缓冲液，乙醇、乙酸异戊酯。

四、实验步骤1、取材要求动作轻、迅速、准确，为了保持生活状态，应在固定前清洗掉表面杂质，即，迅速将标本放在PBS缓冲液中冲洗，也可超声波器中超10s-30s，使样品所带的污物除去（如：气管内壁上的粘液、植物叶上的灰尘等）。

2、固定（前固定）经过清洗的样品迅速投入2-4%戊二醛囤定液中，间歇振荡且室温固定约2-4小时即可。

样品固定的目的：使样品细胞的微细结构完整真实地保存下来。

如果样品没有很好地固定，那么样品在脱水时可能变形，破坏了样品的生活状态，也就是说，固定不好的材料，电镜下不能反映真实结构，所以这一步很重要。

3、冲洗0. 1M PH7.2 PBS缓冲液洗：30分钟中间换3-4次，因戊二醛与锇酸反应生成细微的沉淀，所以在后固定之前，用0. IM PBS缓冲液洗去多余的戊二醛之后，样品才可能进入锇酸固定液。

4、后固定：1%四氧化锇后固定1-2小时。

5、冲洗：重蒸水冲洗30分钟中间换3-4次，因四氧化锇与乙醇反应，所以在脱水前充分洗去残留的四氧化锇，样品才能进行脱水。

6、脱水脱水剂为乙醇，室温进行为了减少人工损伤，需要梯度脱水：30%、50%、70%、80%、90%、95%、100%，每级15-20分钟，如果是动物样品，脱水时间可5-10分钟，脱水要充分完全地进行直到除尽样品中的水份为止，最后100%乙醇要重复2-3次，保证样品绝对无水。

扫描电镜样品制备扫描电子显微镜生物样品制备技术无论是透射电镜或是扫描电镜，样品均处于电镜镜筒的真空之中。

而大多数的生物样品都是柔软而且含大量水分的。

因此，也和透射电镜的样品一样，在进行扫描电镜观察前，必须对生物样品作相应的处理。

扫描电镜的功能很多，不同的功能对样品的要求不同。

例如二次电子像与背散射电子像和吸收电子像对样品的要求基本相同，而与X射线微区分析对样品的要求相差较远。

我们首先介绍二次电子像的生物样品制备技术。

此外，由于样品的性质不同，其处理方法和程序也有不同。

主要分两大类，一类为含水量少的硬组织，如毛发、牙齿及植物的花粉、孢子、种子等。

此类样品一般含硅质、钙质，角质，砝琅质和纤维素等成份，所以通常只经过表面清洁、装台(粘胶)、导电处理等简单过程即可进行观察。

如要观察其断面或内部结构时，经断裂、解剖或酶消化、蚀刻等再装台、镀膜处理，即可进行观察拍照。

另-类为含水分较多的软组织，如大多数的动植物器官、组织及细菌等均属此类。

对于此类样品，在金属镀膜前，一般都需经过固定、脱水、干燥等处理，如不经处理或处理不当，就会造成样品损伤和变形，出现各种假像，因此对每一处理步骤都应给予重视。

但是，不管是那一类样品的制备，都应达到以下要求：∙尽可能保持样品活体时的形貌和结构，以便如实地反映样品本来面目。

∙在样品的干燥过程尽可能减少样品变形。

∙样品表面应有良好导电性能和二次电子发射率，以防止和减少样品的荷电效应。

样品的前期处理扫描电镜样品的前期处理主要包括表面清洁、固定、漂洗和脱水等过程。

而每一过程的处理方法基本上都是沿用透射电镜样品的处理方法的，所以，这里不一一再作详述。

但是，由于两种电镜观察的要求不同，因此，在处理中也有不同之处：1. 透射电镜主要研究样品的内部结构要求内部结构保存好，因而样品宜尽可能小使固定液能迅时渗入固定。

扫描电镜观察表面形貌，而且为了操作方便选取较大样品。

一般在8～10mm2左右，高度可达5mm。

细菌样品前处理取液体或固体培养基中培养20h左右、旺盛生长的菌体。

（1)收集菌体:①液体培养基中的菌体，可取培养液8000rpm离心3～5min，弃上清,倒入2。

5％戊二醛固定液;②固体培养基上的菌体，可在菌落表面滴几滴戊二醛固定液,轻刮菌落（注意不要刮下培养基)。

将菌液吸入小离心管，离心后换入新鲜戊二醛固定。

(2）固定，脱水按常规方法。

2.5%戊二醛,2～4h→磷酸缓冲液清洗3次→1%锇酸4～6h →缓冲液清洗3次→乙醇梯度脱水，30％,50％,70%,85％，95％各一次,100％乙醇2次,15～20min/次→乙酸异戊酯置换2次,20min/次（注意：每步均需离心,8000rpm，3～5min，弃上清，倒入下一种试剂，滴管来回吸几下,打散菌块）。

（3）临界点干燥：普通定性滤纸裁成35mm×18mm的纸条,将长边35mm平均分成3份，对折成小纸包,用订书钉将一端订牢,成小口袋状.将离心浓缩后的菌液滴入小纸包,立即用钉书器将另一端钉牢。

放入临界点干燥器样品室,进行CO2临界点干燥。

一般每次可同时处理10~20种不同菌样(注意，需用液态CO2置换2～3次）。

(4）离子溅射金：沿两端书钉剪开滤纸包，将干燥后粉末状纯菌体倒入平皿，轻摇尽量分散菌体。

碳导电胶带一面粘在1/4盖玻片上，另一面倒扣轻压在菌体粉末上,翻正后用镊子或牙签将菌体轻轻刮薄铺平。

离子溅射金后,即可进行扫描电镜观察。

细菌样品特殊制备方法；1，固体培养基中的菌体用镊子夹一小块盖玻片，轻轻放在旺盛生长的菌体上，粘附一定的细菌.然后用双面胶将此盖玻片贴在棕色瓶瓶盖内壁，在棕色瓶内加入适量1％锇酸，盖上含有样品的瓶盖,熏蒸固定2h以上。

然后用双面胶将盖玻片粘在样品台上，喷金,进行扫描电镜观察。

2，液体培养基中的菌体取一定的培养液，8000rpm离心3~5min,弃上清液，加入2.5％戊二醛固定2h,pH 7。

2磷酸盐缓冲液清洗，然后加入蒸馏水稀释，充分混合后用滴管取混合液一滴于小块盖玻片上，吸附2min，用滤纸吸去多余溶液。

扫描电镜的样品制备
扫描电镜（Scanning Electron Microscope，SEM）是一种高分辨率的显微镜，对于复杂的样品结构、微观形态和表面形貌的分析非常有用。

然而，要获得良好的扫描电镜显像效果，样品的制备至关重要。

下面将介绍几种常用的扫描电镜样品制备技术。

1. 金属喷涂法
金属喷涂法是扫描电镜样品制备的经典方法。

该方法使用金属喷涂仪将金属颗粒喷在样品表面，使其形成一层均匀、导电性良好的金属膜，以便在扫描电镜中观察样品的表面结构。

该方法适用于非导电样品，如细胞、生物组织、聚合物等。

2. 离子切割法
离子切割法利用离子切割机将样品切割成纤细的薄片，以便于在扫描电镜中观察。

这种方法适用于非常薄的样品，如材料薄片、芯片等。

它可以提供非常高分辨率的图像，并且可以通过纵向切割获得样品的三维结构。

3. 冷冻切片法
冷冻切片法是一种用于生物样品的扫描电镜制备方法。

该方法使用超低温技术将样品冻结，并使用超薄刀片切割成极薄的切片，通常为50~200纳米。

这可以保留样品的水感性和原始形态，并使其在扫描电镜中观察更加清晰。

4. 化学蚀刻法
化学蚀刻法是用于金属样品的扫描电镜制备方法。

该方法使用酸或碱对样品表面进行蚀刻，以去除不需要观察的材料，形成清晰的样品结构。

该方法适用于金属薄膜、晶体和合金等金属材料。

总之，良好的扫描电镜样品制备是获得高品质扫描电镜图像的关键。

每种样品都有其独特的制备方法，为了获得最好的结果，在选择合适的制备方法时需要谨慎选择。

扫描电镜S E M制样步骤-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN扫描电镜观察制样步骤固定：1、用灭菌镊子挑出少量的的样品（碳粒/碳毡）,放入 5ml 的离心管中,2、加入2.5%戊二醛, 加量为淹没碳粒/碳毡样品为宜,室温固定1小时3、置于 4℃冰箱中固定12小时。

冲洗：用 0.2mol pH 7.4的磷酸缓冲溶液冲洗 3 次，每次 10 分钟。

每次冲洗时先用注射器缓慢吸走上一步骤的冲洗液。

Or 离心脱水：分别用浓度为30%， 50%，75%，90%, 95%, 100% v/v 的乙醇进行脱水，每次10分钟，干燥：将样品放在离心管里，置入干燥器中干燥 12 小时。

粘样：用双面胶将样品观察面向上粘贴在扫描电镜铜板上预处理好的样品放入干净离心管中待检。

SEM上机测样--测定条件参数设置分子克隆实验指南第三版，1568页：25度下0.1mol/L磷酸钾缓冲液的配制；先配0.1mol/L K2HPO4，0.1mol/L KH2PO4配PH7.4，100ml磷酸钾缓冲液需：0.1mol/L K2HPO4，80.2ml0.1mol/L KH2PO4，19.8ml混合即是，不用酸碱调PH。

参考文献：DOI:?10.1021/es902165yMicrobial fuel cell?based on Klebsiella pneumoniae biofilmSelecting?anode-respiring bacteria based on?anode?potential: phylogenetic, electrochemical, and?microscopic?characterizationA severe reduction in the cytochrome C content of?Geobacter sulfurreducens?eliminates its capacity for extracellular electron transfer2。

3。

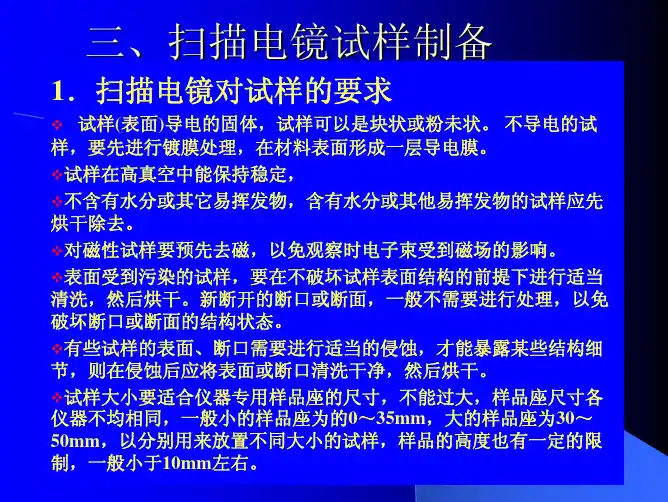

1 试样制备技术试样制备技术在电子显微术中占有重要的地位，它直接关系到电子显微图像的观察效果和对图像的正确解释。

如果制备不出适合电镜特定观察条件的试样，即使仪器性能再好也不会得到好的观察效果.和透射电镜相比,扫描电镜试样制备比较简单。

在保持材料原始形状情况下，直接观察和研究试样表面形貌及其它物理效应（特征），是扫描电镜的一个突出优点。

扫描电镜的有关制样技术是以透射电镜、光学显微镜及电子探针X射线显微分析制样技术为基础发展起来的，有些方面还兼具透射电镜制样技术，所用设备也基本相同。

但因扫描电镜有其本身的特点和观察条件,只简单地引用已有的制样方法是不够的.扫描电镜的特点是：①观察试样为不同大小的固体（块状、薄膜、颗粒），并可在真空中直接进行观察。

②试样应具有良好的导电性能,不导电的试样，其表面一般需要蒸涂一层金属导电膜。

③试样表面一般起伏（凹凸）较大。

④观察方式不同,制样方法有明显区别。

⑤试样制备与加速电压、电子束流、扫描速度（方式）等观察条件的选择有密切关系。

上述项目中对试样导电性要求是最重要的条件.在进行扫描电镜观察时，如试样表面不导电或导电性不好，将产生电荷积累和放电，使得入射电子束偏离正常路径，最终造成图像不清晰乃至无法观察和照相。

3。

1。

1 块状试样制备1．导电性材料导电性材料主要是指金属,一些矿物和半导体材料也具有一定的导电性。

这类材料的试样制备最为简单.只要使试样大小不得超过仪器规定（如试样直径最大为φ25mm,最厚不超过20mm等)，然后用双面胶带粘在载物盘，再用导电银浆连通试样与载物盘（以确保导电良好）,等银浆干了（一般用台灯近距离照射10分钟，如果银浆没干透的话，在蒸金抽真空时将会不断挥发出气体，使得抽真空过程变慢）之后就可放到扫描电镜中直接进行观察。

但在制备试样过程中，还应注意：①为减轻仪器污染和保持良好的真空，试样尺寸要尽可能小些。

②切取试样时，要避免因受热引起试样的塑性变形，或在观察面生成氧化层。

扫描电镜样品制备方法一、取材组织块小于3立方毫米（单细胞培养或收集展片于盖玻片或滤膜上）。

二、固定前固定：2.5%戊二醛（磷酸缓冲液配制）固定2小时或更长时间。

用0.1M pH7.4磷酸盐缓冲液漂洗三次，每次10分钟。

三、脱水＊脱水在4度冰箱内进行，所有脱水步骤建议在专用的冷冻干燥杯中进行，冷冻干燥杯请于实验前一天到电镜室领取。

＊整个过程，样品不要暴露于空气。

1.乙醇脱水，每一级10-20分钟：30%乙醇—50%乙醇—70%乙醇—90%乙醇—95%乙醇—100%乙醇；2.然后从乙醇逐步过渡到叔丁醇，纯叔丁醇每次10分钟，3次以上；此系列操作均在25度环境中进行；3.纯叔丁醇4度冰箱过夜，样品结晶。

四、冷冻干燥＊需事先预约冷冻干燥时间；第二天上午八点半讲冷冻结冰的样品用冰盒送至电镜室进行冷冻干燥。

五、喷金附件1：细菌类样品的前处理方法1.盖玻片泡酸，清洗，烘干。

用剪刀剪碎，挑出5mm*5mm大小玻片备用。

玻片过大或者过厚影响观察效果。

2.菌液或样品悬液离心，需要可进行清洗，加入固定液，吹散固定，于4度冰箱固定2小时左右。

3.固定结束后，去固定液，加入PBS浸泡清洗，10分钟。

离心去PBS，固体沉淀根据量多少，加入适量PBS，制成浓度较高的悬液（目测较混浊）。

样品浓度对后期吸附有较大影响，浓度过低可能吸附量会很少。

4.取鸡蛋清，稀释3-5倍（一定要稀释！蛋清过浓会包裹样品），之前准备好的玻片放入液体内蘸一下，取出晾干至触摸感觉有点黏的状态（快干的状态）。

将第3步取得的悬液滴在玻片上，吸附30秒到1分钟，用滤纸吸去多余液体。

（样品悬液在玻片上停留时间过长将导致样品被蛋清完全包裹而无法观察）。

5.在玻片上滴加固定液，固定10分钟，固定后用PBS浸泡清洗10分钟，放入干燥杯开始进行脱水。

磷酸盐缓冲液(PBS)a.磷酸盐缓冲液（0.2M）甲液：0.2M的磷酸氢二钠溶液乙液：0.2M的磷酸二氢钠溶液Na2HPO42H2O 35.61g (Na2HPO47H2O) 53.65g (Na2HPO412H2O) 71.64g NaH2PO4H2O 27.60g ( NaH2PO42H2O) 31.21g加蒸馏水溶解成1000ml 加蒸馏水溶解成1000ml按下表混合甲、乙两液既得所需pH的0.2M缓冲液0.2M磷酸盐缓冲液的配制将溶液用蒸馏水1：1稀释，则配得0.1M的缓冲液。

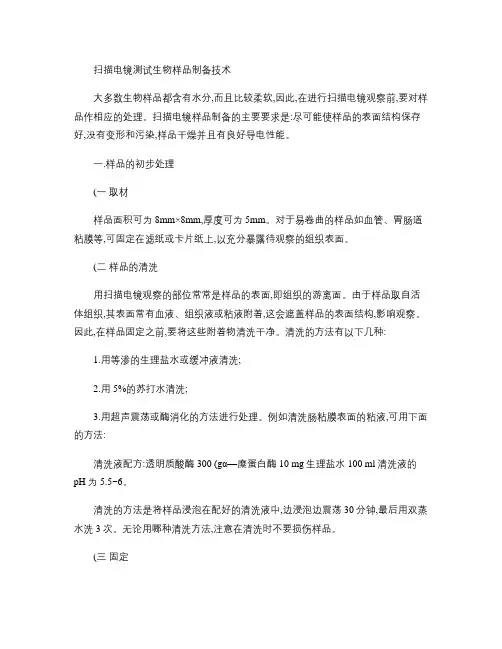

扫描电镜测试生物样品制备技术大多数生物样品都含有水分,而且比较柔软,因此,在进行扫描电镜观察前,要对样品作相应的处理。

扫描电镜样品制备的主要要求是:尽可能使样品的表面结构保存好,没有变形和污染,样品干燥并且有良好导电性能。

一.样品的初步处理(一取材样品面积可为8mm×8mm,厚度可为5mm。

对于易卷曲的样品如血管、胃肠道粘膜等,可固定在滤纸或卡片纸上,以充分暴露待观察的组织表面。

(二样品的清洗用扫描电镜观察的部位常常是样品的表面,即组织的游离面。

由于样品取自活体组织,其表面常有血液、组织液或粘液附着,这会遮盖样品的表面结构,影响观察。

因此,在样品固定之前,要将这些附着物清洗干净。

清洗的方法有以下几种:1.用等渗的生理盐水或缓冲液清洗;2.用5%的苏打水清洗;3.用超声震荡或酶消化的方法进行处理。

例如清洗肠粘膜表面的粘液,可用下面的方法:清洗液配方:透明质酸酶300 (gα—糜蛋白酶 10 mg生理盐水 100 ml清洗液的pH为5.5~6。

清洗的方法是将样品浸泡在配好的清洗液中,边浸泡边震荡30分钟,最后用双蒸水洗3次。

无论用哪种清洗方法,注意在清洗时不要损伤样品。

(三固定固定样品的常用试剂为戊二醛及锇酸双固定。

由于样品体积较大,固定时间应适当延长。

也可用快速冷冻固定。

(四脱水样品经漂洗后用逐级增高浓度的酒精或丙酮脱水,然后进入中间液,一般用醋酸异戊酯作中间液。

二.样品的干燥扫描电镜观察样品要求在高真空中进行。

无论是水或脱水溶液,在高真空中都会产生剧烈地汽化,不仅影响真空度、污染样品,还会破坏样品的微细结构。

因此,样品在用电镜观察之前必须进行干燥。

干燥的方法有以下几种:(一空气干燥法空气干燥法又称自然干燥法,就是将经过脱水的样品,让其暴露在空气中使脱水剂逐渐挥发干燥。

这种方法的最大优点是简便易行和节省时间;它的主要缺点是在干燥过程中,组织会由于脱水剂挥发时表面张力的作用而产生收缩变形。
