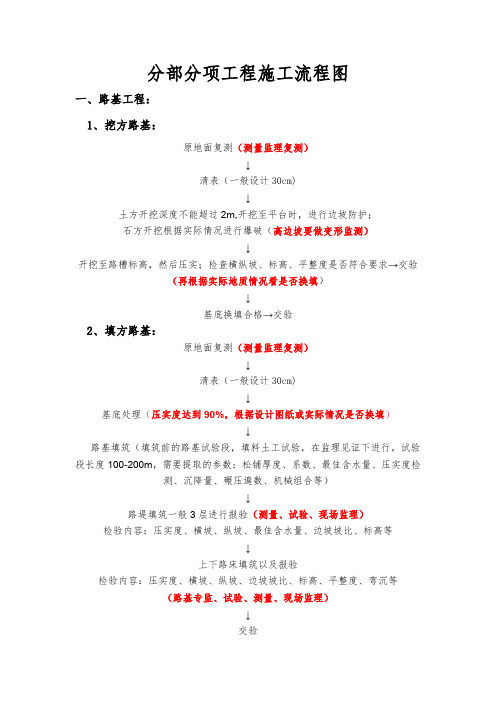

分部分项工程施工流程图一、路基工程：1、挖方路基：原地面复测（测量监理复测）↓清表（一般设计30cm)↓土方开挖深度不能超过2m,开挖至平台时，进行边坡防护；石方开挖根据实际情况进行爆破（高边坡要做变形监测）↓开挖至路槽标高，然后压实；检查横纵坡、标高、平整度是否符合要求→交验（再根据实际地质情况看是否换填）↓基底换填合格→交验2、填方路基：原地面复测（测量监理复测）↓清表（一般设计30cm)↓基底处理（压实度达到90%，根据设计图纸或实际情况是否换填）↓路基填筑（填筑前的路基试验段，填料土工试验，在监理见证下进行。
试验段长度100-200m，需要提取的参数：松铺厚度、系数、最佳含水量、压实度检测、沉降量、碾压遍数、机械组合等）↓路堤填筑一般3层进行报验（测量、试验、现场监理）检验内容：压实度、横坡、纵坡、最佳含水量、边坡坡比、标高等↓上下路床填筑以及报验检验内容：压实度、横坡、纵坡、边坡坡比、标高、平整度、弯沉等（路基专监、试验、测量、现场监理）↓交验3、特殊路基处理a 、填挖交界：原地面复测（测量监理复测）↓清表（一般设计30cm)↓基底处理（根据设计图及现场地质情况是否换填）；当原地面坡比陡于1：5时，在原地面开挖台阶，台阶宽度不能小于3m,且设置反向倾斜向内的2-4%横坡，；当原地面坡比陡于1:2.5时，且高度大于8m；为避免不均匀沉降造成路面拉裂，铺设土工格栅，在坡脚处设置护脚墙。
此工序应找路基监理工程师验收，并留影像资料。
↓路堤填筑一般3层进行报验（路基监理工程师）检验内容：压实度、横坡、纵坡、最佳含水量、边坡坡比、标高等↓上路床填筑报验，铺筑3层土工格栅（路基监理工程师）检验内容：压实度、横坡、纵坡、边坡坡比、标高、平整度、弯沉等b 、软路基处理：原地面复测（测量监理复测）↓清表（一般设计30cm)↓基底处理；根据设计图纸换填处理；如果现场情况与设计图纸不符，与监理、设计、业主代表现场确认，并做好现场会议记录，留好影像资料；影像照片里有监理、设计、业主代表↓基底换填施工；（施工过程中留影像照片）↓路基填筑（详见填方路基）c、新老结合部处理：原地面复测（测量监理复测）↓清表（一般设计30cm)、砼路面破除（破除宽度、长度以及厚度现场确认）；留影像资料↓路基路床压实，压实度检测（实验监理）；留影像资料↓铺设土工格栅，双向土工格栅采用聚酯焊接土工格栅；如果是路肩墙位置，需铺设至墙背位置；留影像资料↓路基填筑（详见填方路基）d、岩溶路段处理：原地面复测（测量监理复测）↓清表（一般设计30cm)↓土石方开挖：（1）、在路基边坡上的干溶洞，应清除洞内的沉积物并用于干砌或者浆砌片石堵塞，洞口采用浆砌片石封闭。
填方路基路基填方工艺流程图土工格栅施工工艺框图路基填筑施工流程图路基土石方填筑施工1.1工艺框图：路基土石方填筑施工工艺框图1.2工艺说明：（1）测量放样后，沿路基边线开挖排水沟，以保持施工场地处于良好的排水状态。
（2）将路基范围内的垃圾、有机物及原地面以下30cm的草皮和表土予以清除，并进行地面压实，压实度按设计要求；当地面横坡或沿线路纵向坡度陡于1：5时，将原地面挖成宽度大于1m，向内倾斜2%的台阶。
（3）路基填筑前，按要求先填筑试验路段，通过试验路段记录压实设备类型、碾压遍数、工序、松铺厚度、含水量等参数，试验结果待工程师批准后，作为该种填料施工时的控制依据。
（4）路基填筑施工时，优先安排水田、低洼地段的路堤填筑，然后重点突击一般路堤的填筑施工，并按照规范要求，当填料中石料含量等于或大于70%时，按填石路堤施工，小于70%时，按填土路堤施工。
（5）填料来源设计主要为借方，填筑时重点抓好填筑方法、填料粒径、分层和压实几个环节。
对于填料粒径不符合要求的，先用机械进行解小处理，土石方运输采用推土机清运及挖土机、装载机配自卸汽车运输。
（6）填施工时，采取分层填筑，分层厚度30cm～40cm左右，并使粗细粒分布均匀，石块间用土或石屑填充，每层填料铺设宽比设计超出30cm，分层铺设后，用平地机平整，后用振动压路机碾压至规定的压实度，待工程师检验合后，再进行下一层填筑。
（7）施工中，试验检测人员随时跟班作业，每一压实层面进行足够数量的压实度抽检，以确保填筑质量。
挖方路基路堑边坡光面爆破施工工艺框图全断面开挖施工工艺框图台阶法开挖施工工艺框图软基处理超粉煤灰混凝土桩施工工艺流程框图塑料排水板加固软基施工工艺框图土工格栅施工工艺框图土工格栅施工工艺框图基层、底基层及垫层砂砾垫层工艺流程图路面基层施工工艺框图沥青路面沥青砼面层工艺流程图水泥砼路面水泥砼路面工艺流程图水泥混凝土面板施工工艺框图桥梁工程下部结构钻孔灌注桩工艺流程框图钻孔灌注桩施工工艺框图钻孔灌注桩施工工艺框图挖孔灌注桩施工工艺框图承台施工工艺框图（一）基坑开挖桩基检测合格后由人工配合挖掘机开挖基坑，靠近桩头的部分由人工开挖，避免机械损伤桩头。
(3)边沟整修应挂线进行，如遇边沟缺损，不可随意用土贴补。
(4)修整的路基表层厚15Omm以内，松散的或半埋的尺寸大于IOOmm的石块，应从路基表面层移走,并按规定填平压实。
(5)在路堑边沟和路堤拱形护坡，每隔20米应设20*20Cm临时排水孔，排水孔底面低路床标高IOCm,在凹形竖曲线低处应增设临时排水孔。
(6)在路面施工前，应检查临时排水、永久排水设施是否设置、有效。
(7)路基修整完毕后，堆弃路基范围内的废土料应予清除。
路基施工过程中常见问题及处理办法1路基施工工艺1.1 挖方路基1.11 一般通过机械开挖和人工整平。
常用的施工方法为现场测量、清除周围杂物、设置临时截水沟、确定好开挖方案、通过挖方和土石方的向外运输方式，使用人工平整的方法平整路基等流程。
1.12 要注意其中的施工难点，施工重点是不良土质的清除过程，因为其所处位置为软土层，具有压缩性强、承载力较低，所以不适合用于路基的受力层，在路基的基底应使用密实的原土。
在对路基进行处理时，应注意使用密实原土替换所有的不良土质，同时应注意分层回填和压实，科学设置路基面的高度，用换填后的原土作为其受力层。
1.2填方路基在施工时，要保证路基的稳定，可先使用推土机进行平整，然后再使用20t 的压路机振动压实。
具体的施工方法为:现场测量、地面处理、路基填土、碾压。
在施工过程中的难点部分是在半填半挖以及对挖填交界部分的处理。
2质量控制2.1 雨天挖方路基质量控制2.11 禁止超挖、减小挖掘面积。
2.12 开挖之后，遇到特殊情况不能向下时，在基地上部预留30厘米高度，下次开挖至设计标高。
2.13 避免路基进行浸泡，做好路基开挖之后的排水工作。
2.14 ±质非常差的时候，禁止在雨天开挖，避免产生塌方。
2.15 方路基施工质量控制2.21 即半填半挖以及填挖交界部分的施工应确保填方的高度大于2m,在交界处可使用土工格室，确保其延伸率低于15%,抗拉强度在150MPa,长度在12.5m,宽度4m,高度0.5m o使用连接件连接2层或2层以上的土工格室。

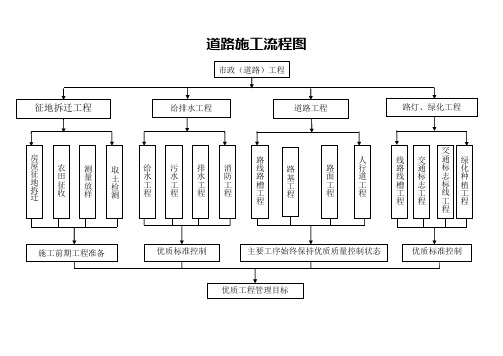

市政（道路）工程 房 屋 征地拆 迁农田 征收 测量放样 取土检测消防工 程 给水工 程 污水工 程 排水工 程 路线 路槽工程 路基工程 路面工程 人 行 道 工 程 绿化种植工程线路线槽工程交通标志工程交通标志标线工程施工前期工程准备优质标准控制 主要工序始终保持优质质量控制状态优质标准控制优质工程管理目标征地拆迁工程给排水工程道路工程路灯、绿化工程道路施工流程图一号主干道临时路施工方案一、概况应厂家要求，在一号主干道道路基础上修建临时道路，以方便施工单位施工作业及正常的生活要求。
道路路基压实度不小于96%，道路路基层级配碎石垫层厚度15 cm，压实度不小于97%。
道路路基层4%水泥稳定石屑底基层厚15 cm，压实度不小于97%。
路面宽15米，路基层级配碎石垫层宽度不小于18m,路基压实面宽度不小于20m,总长从K0+105M—K0+860M，由K0+105M—K0+360M段为填方段，K0+360M —K0+860M段为挖方段。
二、施工准备1、技术工作准备a.根据要求及施工条件，编制科学合理施工方案，并进行技术交底；b.在水泥基层结和碎砾石基层中，石料的规格粒径≤5cm，水泥的总含量应大于混合料总重的20%，或者在碎砾石基层中，按粒径5mm以下细料量的15%掺入水泥；c.根据试验配合比报告，进行同条件平行试验，取最佳数据；d.检查进场各种原材料，其各项技术指标是否满足规范要求，否则不得使用。
2、施工原材料准备a. 水泥：①要符合道路各项技术指标的要求。
②水泥要分批进料，做到既不影响施工进度，又不过多存放；如存放时间稍长应予覆盖，并采取封存措施，妥善保管。
对长时间存放的水泥，在使用前必须对进行测定，不符合要求的不得使用b.土：①土中土块的最大尺寸不应大于15mm。
②有机质含量超过8％的土不得使用。
C.水：凡人或牲畜饮用的水源，均可使用。
d.碎砾石：最大尺寸不应大于50mm。
3、机械准备：由专人负责检查施工机械正常运行情况及保养，供电供水到位；三、施工工艺及要求1、场地清理1）施工前要先按要求进行路基放样测量，并绘制平面图等。
公路工程施工工艺流程图（标准版）(标准施工方案，可以直接使用，可编辑优秀版资料，欢迎下载）质量管理组织机构图质量保证工作体系质量检查程序图不格不合格质量检测体系安全保障组织机构图安全保障检查程序图不合格不合格保证工期组织机构图现场压实试验工艺框图案否软基处理施工工艺流程图手摆片石垫层施工工艺框图5％水泥稳定碎石基层施工工艺流程图水泥砼路面面层施工工艺框图公路路面施工工艺砂垫层和砂石垫层施工工艺1材料要求1.1砂:应采用质地坚硬的中砂。
1.2砂石：应采用天然级配材料，用强度均匀、未风化的砂石，粒径一般为5~40mm,其中石子的最大粒径不得大于垫层厚度的2／3，且不易大于50mm，含泥量不大于3％。
1。
3砂和砂石中不得含有草根、垃圾等有机杂质。
2主要机具手扶式振动压路机、机动翻斗车、蛙式打夯机、人力夯、推土机、压路机（6～10t)、手推车、靠尺、铁锹、铁耙、喷水用胶皮管、小线、钢尺、楔形尺、级配筛、振捣器等。
3作业条件3。
1施工前，对砂和砂石进行材料进场检验，检查原材的材质合格证明文件及检测报告，符合设计及规范要求。
3.2 当地下水位高于垫层底面标高时，施工前,应采取排水和降水措施进行降水，达到垫层以下无积水.3。
3 与垫层有关的电气管线、设备管线及埋件等已安装完毕，位置准确，固定牢靠,并已办理各种验收手续。
3.4 根据设计要求，已经进行了必要的压实试验，已选定的砂或砂石料，确定了铺设厚度、夯实或碾压遍数等参数。
3。
5 已经放好控制地面、标高水平线，在地面设标桩，找好标高、挂线，作控制铺填厚度的标准.3.6 按照有关规定对操作者进行施工交底.4 操作工艺4。
1 工艺流程：基层处理-—检查原材材质-—分层铺设——洒水—-夯实或碾压--找平验收4。
2 铺设砂或砂石垫层前先检验基土土质，清除松散土、积水、污泥、杂质,并打底夯两遍，使表土密实。
4。
3 砂石垫层的厚度一般不宜小于100mm，铺时按线由一端向另一端分段铺设，摊铺均匀,不得有粗细颗粒分离现象。
一张图看懂路基“三阶段、四区段、八流程”施工工艺流程三阶段：准备阶段→施工阶段→竣工阶段四区段：填筑区段→平整区段→碾压区段→检测区段八流程：施工准备→场地清理→分层填筑→摊铺平整→洒水晾晒→碾压夯实→检查签证→路基整修。
准备阶段1、施工测量1.1 路基施工前，应根据恢复的线路中桩、设计图表、施工工艺和有关规定钉出路基用地界限桩和路基坡脚、边沟等的具体位置桩。
在距路中心一定安全距离处设立控制桩，其间距不应大于50m。
桩上标明桩号与路中心填挖高度，用（+）表示填方，用（-）表示挖方。
1.2 在放完边桩后，应进行边坡放样，对高填地段，每填1m应复测中线桩，测定其标高及宽度，以控制边坡的大小。
1.3 机械施工中，应在边桩处设立明显标志，宜在不大于200m的段落内，距中心桩一定距离处埋设能够控制标高的控制桩，进行施工控制。
发现桩被碰倒或丢失应及时补上。
1.4 取土坑放样时，应在坑的边缘设立明显标志，注明土场供应里程及挖掘深度；作为排水用的取土坑，当挖至距坑底0.2~0.3m时，应按设计修整坑底纵坡。
2、场地清理2.1 路基用地范围内的既有房屋、道路、河沟、通讯、电力设施、坟墓及其它建筑物，均应协助有关部门事先拆迁或改造；对于路基附近的危险建筑物应予以适当加固；对文物古迹应妥善保护。
2.2 路基用地范围内的树木、灌木丛等均应在施工前砍伐或移植清理，砍伐的树木应移植于路基用地之外，进行妥善处理。
对全线的树根应全部挖除并将坑穴填平夯实；取土坑范围内的树根也应全部挖除。
2.3 在填方和借方地段的原地面应进行表面清理，清理深度应根据种植土厚度决定，清理出的种植土应集中堆放在弃土场。
填方地段在清理完地表面后，应整平压实到规定要求，方可进行填方作业。
施工阶段1、在基底清理完成并报监理工程师检测后，方可进行路基填筑。
1.1 打方格在路基填筑前，应用白灰打出方格，路基两边打小方格，采用小车倒料，以控制路基边缘填筑厚度；路基中心采用大车倒料，保证施工的进度。
高速公路施工审批流程活动护栏审批施工单位在作业期间无违规行为，指挥中心返还足额车辆保证金。
如有违规行为；按《补充规定》处理主要工程施工流程图1、路基填筑施工工艺流程图2、路堑开挖施工工艺流程图3、钢波纹管涵施工工艺流程图4、盖板涵施工工艺流程图（预制吊装）5、钢筋砼拱涵施工工艺流程图6、挡土墙施工工艺流程图7、砌筑工程施工工艺流程图8、锚喷网防护边坡工艺流程图9、钻孔桩施工工艺流程图10、承台施工工艺流程图11、墩台身及顶帽施工工艺流程图12、系梁施工工艺流程图13、支架法浇注砼连续箱梁施工工艺流程图14、先简支后连续（或连续刚构）T梁施工工艺流程图15、架桥机施工工艺流程16、后张梁施工工艺流程图17、框架桥现浇施工工艺流程图18、初期支护施工程序框图19、钻进长大管棚施工工艺流程图20、小导管注浆工艺流程图21、光面爆破施工工艺流程图22、湿喷混凝土施工工艺流程图23、衬砌施工工艺流程图1、路基填筑施工工艺流程图2、路堑开挖施工工艺流程图3、钢波纹管涵施工工艺流程图N4、盖板涵施工工艺流程图（预制吊装）6、挡土墙施工工艺流程图7、砌筑工程施工工艺流程图8、锚喷网防护边坡工艺流程图11、墩台身及顶帽施工工艺流程图12、系梁施工工艺流程图13、支架法浇注砼连续箱梁施工工艺流程图14、先简支后连续（或连续刚构）T梁施工工艺流程图15、架桥机施工工艺流程16、后张梁施工工艺流程图17、框架桥现浇施工工艺流程图18、初期支护施工工艺流程图19、钻进长大管棚施工工艺流程图20、小导管注浆工艺流程图21、光面爆破施工工艺流程图22、湿喷混凝土施工工艺流程图受喷面23、衬砌施工工艺流程图。
路基工程施工工艺及流程图（史上最全）1前期准备工作<1>路基开工前，首先要进行测量定线工作，其内容包括导线、中线、水准点复测、断面检查与补测。
测量精度以交通部颁布的《公路路线勘测规程》的要求为标准。
测量的工具，使用精度符合要求的全站仪，红外线测距仪，经纬仪和水准仪。
当导线点与水准点不能满足施工要求时，报监理工程师批准，对其进行加密，成果资料提交监理工程师审查后签字认可后使用。
在开工前进行施工放样，放出路基边缘、坡口、坡脚、边沟护坡道、借土场等具体位置，标明其轮廓，报监理工程师检查批准。
对工程沿线及借土场应取有代表性的土样，按JTJ051-93标准试验方法，进行天然液限、塑性指数、密度、含水量等的试验。
用于填方的土样，测量最大干容性、最佳含水量或毛体积比重和土的加州承载比GBR值，测试结果报监理工程师审批。
<2>清理掘除。
在路线用地范围内的树木、杂草、灌木等应予清除，按照监理工程师指定的深度和范围清除并运至工程师指定地点，路基用地范围内的结构物按要求清除，对于路基附近的危险建筑予以适当加固，对文物古迹妥善保护。
路基表面清理完工后，并根据规范的要求进行填前碾压并达到监理工程师的规定要求。
挖方或填方区域内，所有的腐植土、淤泥、表层植土均应挖出干净，按环保规定弃置路基范围用地以外，并按《公路路基施工技术规范》弃土条例要求处理，对因挖出孔穴、障碍物而留下的孔洞、树根按要求进行处理。
2路基的填筑方法路基宜采用水平分层填筑，即按照横断面全宽分成水平层次，逐层向上填筑。
如果原地面不够平坦，填筑应从最低处分层填起，每填一层经过压实达到符合规定要求后，再添一层。
对于原路面纵坡大于12%的地段。
可采用纵向分层填筑法施工，沿纵坡逐层、分层填压达到密实。
但填之路堤的上部，仍采用水平分层填筑法。
水平分层填筑是填筑路堤的基本方法，它最能保证质量，一般均采用。
在同一路段如果要用到不同性质填充材料时，要注意以下情况：<1>不同性质的填充材料要分层填筑，不得混填，以免内部形成薄弱面或水囊，影响路表的稳定性。
