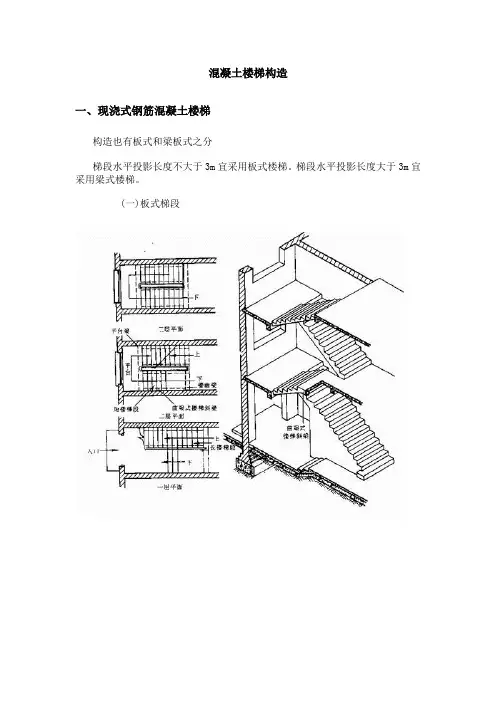

混凝土楼梯构造一、现浇式钢筋混凝土楼梯构造也有板式和梁板式之分梯段水平投影长度不大于3m宜采用板式楼梯。
梯段水平投影长度大于3m宜采用梁式楼梯。
(一)板式梯段(二)梁式梯段二、预制装配式钢筋混凝土楼梯构造钢筋混凝土楼梯具有坚固耐久、节约木材、防火性能好、可塑性强等优点,得到广泛应用。
按其施工方式可分为预制装配式和现浇整体式。
预制装配式有利于节约模板、提高施工速度,使用较为普通。
预制装配式钢筋混凝上楼梯按其构造方式可分为梁承式、墙承式和墙悬臂式等类型。
本节以常用的平行双跑楼梯为例,阐述预制装配式钢筋混凝上楼梯的一般构造原理和做法。
预制装配梁承式钢筋混凝土楼梯预制装配梁承式钢筋混凝土楼梯系指梯段由平台梁支承的楼梯构造方式。
由于在楼梯平台与斜向梯段交汇处设置了平台梁,避免了构件转折处受力不合理和节点处理的困难,在一般大量性民用建筑中较为常用。
预制构件可按梯段(板式或梁板式梯段)、平台梁、平台板三部分进行划分。
梁承式这种楼梯是把预制踏步搁置在两面墙上,而省去梯段上的斜梁。
一般适用于单向楼梯或中间有电梯间的三折楼梯。
墙悬臂式这一种楼梯的优点是楼梯间空间轻巧空透,结构占空间少,可以节约平台梁等构件材料。
但其楼梯间整体刚度极差,不能用于有抗震设防要求的地区。
其用于嵌固踏步板的墙体厚度≮240mm,砌墙砖的标号≮MU10,砌筑砂浆标号≮M5,踏步板悬挑长度一般≯1800mm,以保证嵌固端牢固三、踏步和栏杆扶手构造踏步面层装修和栏杆扶手处理的好坏宜接影响楼梯的使用安全和美观,在设计中应引起足够重视。
踏步面层及防滑处理(1)踏步面层楼梯踏步面层装修做法与楼层面层装修做法基本相同。
但由于楼梯是一幢建筑中的主要交通疏散部件,其对人流的导向性要求高,装修用材标准应高于或至少不低于楼地面装修用材标准,使其在建筑中具有明显醒目的地位,引导人流。
同时.由于楼梯人流量大,使用车高,在考虑踏步面层装修做法时应选择耐磨、美观、不起尘的材料。
详解钢筋混凝土楼梯的细部构造范本一:正文:钢筋混凝土楼梯细部构造详解1. 概述- 标准要求:根据相关建筑设计规范,钢筋混凝土楼梯应具备一定的强度和稳定性,以确保人员安全通行。
- 构件类型:钢筋混凝土楼梯主要由楼梯踏板、扶手、楼梯板、梁和柱构成,每个构件都扮演着重要的角色。
2. 楼梯踏板的细部构造- 材料选用:楼梯踏板一般采用预制混凝土板或实心钢筋混凝土板,具备足够强度和耐久性。
- 支撑方式:楼梯踏板通过设置支撑梁或设计合理的钢筋芯板来支撑和传递荷载。
- 防滑措施:为了防止人员滑倒,楼梯踏板表面常常会加工防滑纹理或安装防滑垫。
- 尺寸要求:楼梯踏板的长度、宽度和高度应根据标准规范进行设置,以保证人体步行的舒适度。
3. 扶手的细部构造- 高度位置:扶手应在合适的高度设置,一般为900mm至1100mm之间,以便人员正常抓握。
- 材料选用:扶手材料常常使用实心木材、钢材或铝合金等,具备良好的抗压性和耐久性。
- 固定方式:扶手可以通过螺栓、焊接等方式固定在楼梯梁或楼梯板上,保证其牢固可靠。
4. 楼梯板的细部构造- 材料选用:楼梯板通常使用钢筋混凝土板或木质板材,具备足够的强度和稳定性。
- 安装方式:楼梯板通过焊接或螺栓固定在楼梯梁上,确保其与梁之间的良好连接。
5. 梁和柱的细部构造- 材料选用:梁和柱通常采用钢筋混凝土构件,具备足够的强度和稳定性。
- 承载能力:梁和柱的截面尺寸、钢筋配筋、混凝土强度等参数应根据荷载计算确定,以保证其承载能力满足需求。
6. 附件- 本文档不涉及附件。
7. 法律名词及注释- 根据《建筑设计规范》:该规范是国家标准,规定了建筑物各个构件的设计与施工要求,确保建筑工程质量和安全。
- 防滑垫:一种专门用于防止楼梯踏板滑动的材料,通常采用橡胶或塑料制成。
范本二:正文:钢筋混凝土楼梯细部构造详解1. 综述- 标准要求:根据国家相关建筑设计规范,钢筋混凝土楼梯在设计和施工过程中需要符合一定的规范要求。
钢筋混凝土楼梯—现浇式、预制装配式及楼梯细部构造
钢筋混凝土楼梯
通过本节的学习,您将:
了解楼梯踏步和扶手的构造
掌握钢筋混凝土楼梯的构造
钢筋混凝土楼梯按施工方式可分为现浇式和预制装配式两类。
(一)现浇式钢筋混凝土楼梯
现浇式钢筋混凝土楼梯又称为整体式钢筋混凝土楼梯。
是在施工现场支模,绑扎钢筋并浇筑混凝土而成的。
这种楼梯整体性好,刚度大,对抗震较有利,但施工速度慢,模板耗费多。
现浇楼梯按梯段的传力特点,有板式楼梯和梁板式楼梯。
1、板式楼梯(如图53所示)
板式楼梯是讲楼梯当作一块板考虑,板的两端支撑在休息平台的边梁上,休息平台的边梁支撑在墙上。
板式楼梯的结构简单、板底平整、施工方便。
板式楼梯的水平投影长度3m时比较经济。
图53 板式楼梯
2、梁板式楼梯(如图54~5--6所示)
梁板式楼梯是将踏步板支撑在斜梁上,斜梁支撑在平台梁上,平台梁再支撑在墙上。
斜梁可放在踏步板的上面、下面或侧面。
斜梁在踏步板上面时,可阻止垃圾、灰尘从梯井落下,且板底面平整,。
