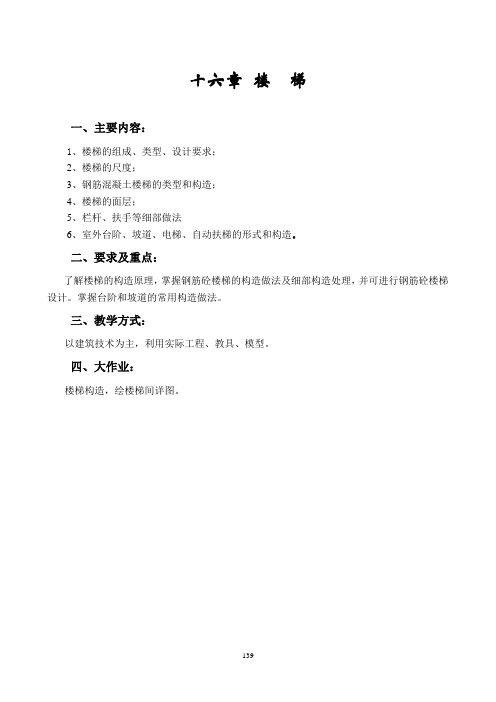

十六章楼梯一、主要内容：1、楼梯的组成、类型、设计要求；2、楼梯的尺度；3、钢筋混凝土楼梯的类型和构造；4、楼梯的面层；5、栏杆、扶手等细部做法6、室外台阶、坡道、电梯、自动扶梯的形式和构造。
二、要求及重点：了解楼梯的构造原理，掌握钢筋砼楼梯的构造做法及细部构造处理，并可进行钢筋砼楼梯设计。
掌握台阶和坡道的常用构造做法。
三、教学方式：以建筑技术为主，利用实际工程、教具、模型。
四、大作业：楼梯构造，绘楼梯间详图。
139十六章楼梯16.1 概述一、楼梯的设计要求1、功能方面要求2、结构、构造方面的要求。
3、防火、安全方面的要求。
4、施工、经济要求。
5、造型方面的要求。
二、楼梯的类型1、结构材料：钢筋混凝土楼梯、木楼梯、钢楼梯2、型式3、高层建筑的楼梯间大体有以下三种形式：(1)、开敞楼梯间：要求开向楼梯间的户门应为乙级防火门，且楼梯间应靠外墙并应有直接天然采光和自然通风。
仅适用于11层及11层以下的单元式高层住宅。
（2）、封闭楼梯间：①楼梯间应靠近外墙，并应有直接天然采光和自然通风。
②楼梯间应设乙级防火门，并应向疏散方向开启。
③底层可以作成扩大的封闭楼梯间。
适用于24m及以下的裙房和建筑高度不超过32m的二类高层建筑以及12层至18层的单元式住宅，11层及11层以下的通廊式住宅。
（3）、防烟楼梯间：①楼梯间入口处应设前室、阳台或凹廊。
②前室的面积：公共建筑不应小于6m2，居住建筑不应小于4.5m2。
③前室和楼梯间的门均应为乙级防火门，并应向疏散方向开启。
适用于一类高层建筑，建筑高度超过32m的二类高层建筑以及塔式住宅，19层及19层以上的单元式住宅，超过11层的通廊式住宅。
4、有关规定：高层建筑通向屋面的楼梯不宜少于两个，且不应穿越其他房间。
通向屋面的门应向屋面方向开启。
室外楼梯可做辅助防烟楼梯并可计入疏散总宽度内。
高层建筑的室外楼梯净宽度不应小于900mm，倾斜度不应大于45°。
不作为辅助防烟楼梯的其他多层建筑的室外梯净宽可不小于800mm，倾斜度可不大于60°。

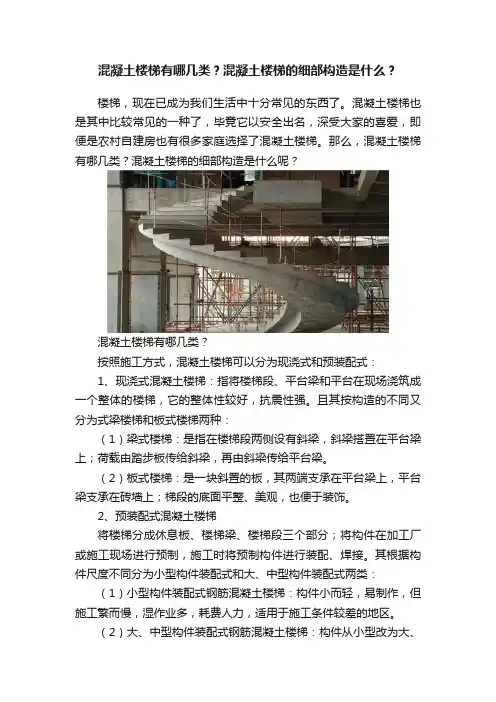

混凝土楼梯有哪几类？混凝土楼梯的细部构造是什么？楼梯，现在已成为我们生活中十分常见的东西了。
混凝土楼梯也是其中比较常见的一种了，毕竟它以安全出名，深受大家的喜爱，即便是农村自建房也有很多家庭选择了混凝土楼梯。
那么，混凝土楼梯有哪几类？混凝土楼梯的细部构造是什么呢？混凝土楼梯有哪几类？按照施工方式，混凝土楼梯可以分为现浇式和预装配式：1、现浇式混凝土楼梯：指将楼梯段、平台梁和平台在现场浇筑成一个整体的楼梯，它的整体性较好，抗震性强。
且其按构造的不同又分为式梁楼梯和板式楼梯两种：（1）梁式楼梯：是指在楼梯段两侧设有斜梁，斜梁搭置在平台梁上；荷载由踏步板传给斜梁，再由斜梁传给平台梁。
（2）板式楼梯：是一块斜置的板，其两端支承在平台梁上，平台梁支承在砖墙上；梯段的底面平整、美观，也便于装饰。
2、预装配式混凝土楼梯将楼梯分成休息板、楼梯梁、楼梯段三个部分；将构件在加工厂或施工现场进行预制，施工时将预制构件进行装配、焊接。
其根据构件尺度不同分为小型构件装配式和大、中型构件装配式两类：（1）小型构件装配式钢筋混凝土楼梯：构件小而轻，易制作，但施工繁而慢，湿作业多，耗费人力，适用于施工条件较差的地区。
（2）大、中型构件装配式钢筋混凝土楼梯：构件从小型改为大、中型可以减少预制构件的品种和梳理，利于吊装工具进行安装，从而简化施工，加快速度，减轻劳动强度。
混凝土楼梯的细部构造是什么？1、踏步面层和防滑构造楼梯踏步的踏面应光洁、耐磨，易于清扫。
面层常采用水泥砂浆、水磨石等，亦可采用铺缸砖、贴油地毡或铺大理石板。
2、栏杆、栏板和扶手楼梯的栏杆、栏板和扶手是梯段上所设置的安全设施，根据梯段的宽度设于一侧或两侧或梯段中间，应满足安全、坚固、美观、舒适、构造简单、施工维修方便等要求。
3、栏杆与梯段、扶手等构件的连接（1）栏杆与踏步的连接方式有锚接、焊接和栓接。
锚接：是在踏步上预留孔洞，然后将钢条插人孔内，预留孔一般为50mm×50mm，插人洞内至少80mm，洞内浇注水泥砂浆或细石混凝土嵌固；焊接：是在浇注楼梯踏步时，在需要设置栏杆的部位，沿踏面预埋钢板或在踏步内埋套管，然后将钢条焊接在预埋钢板或套管上；栓接：指利用螺栓将栏杆固定在踏步上，方式可有多种。
详解钢筋混凝土楼梯的细部构造范本一：正文：钢筋混凝土楼梯细部构造详解1. 概述- 标准要求：根据相关建筑设计规范，钢筋混凝土楼梯应具备一定的强度和稳定性，以确保人员安全通行。
- 构件类型：钢筋混凝土楼梯主要由楼梯踏板、扶手、楼梯板、梁和柱构成，每个构件都扮演着重要的角色。
2. 楼梯踏板的细部构造- 材料选用：楼梯踏板一般采用预制混凝土板或实心钢筋混凝土板，具备足够强度和耐久性。
- 支撑方式：楼梯踏板通过设置支撑梁或设计合理的钢筋芯板来支撑和传递荷载。
- 防滑措施：为了防止人员滑倒，楼梯踏板表面常常会加工防滑纹理或安装防滑垫。
- 尺寸要求：楼梯踏板的长度、宽度和高度应根据标准规范进行设置，以保证人体步行的舒适度。
3. 扶手的细部构造- 高度位置：扶手应在合适的高度设置，一般为900mm至1100mm之间，以便人员正常抓握。
- 材料选用：扶手材料常常使用实心木材、钢材或铝合金等，具备良好的抗压性和耐久性。
- 固定方式：扶手可以通过螺栓、焊接等方式固定在楼梯梁或楼梯板上，保证其牢固可靠。
4. 楼梯板的细部构造- 材料选用：楼梯板通常使用钢筋混凝土板或木质板材，具备足够的强度和稳定性。
- 安装方式：楼梯板通过焊接或螺栓固定在楼梯梁上，确保其与梁之间的良好连接。
5. 梁和柱的细部构造- 材料选用：梁和柱通常采用钢筋混凝土构件，具备足够的强度和稳定性。
- 承载能力：梁和柱的截面尺寸、钢筋配筋、混凝土强度等参数应根据荷载计算确定，以保证其承载能力满足需求。
6. 附件- 本文档不涉及附件。
7. 法律名词及注释- 根据《建筑设计规范》：该规范是国家标准，规定了建筑物各个构件的设计与施工要求，确保建筑工程质量和安全。
- 防滑垫：一种专门用于防止楼梯踏板滑动的材料，通常采用橡胶或塑料制成。
范本二：正文：钢筋混凝土楼梯细部构造详解1. 综述- 标准要求：根据国家相关建筑设计规范，钢筋混凝土楼梯在设计和施工过程中需要符合一定的规范要求。
土木工程知识点-钢筋混凝土楼梯的基础知识1、现浇钢筋混凝土楼梯类型按结构形式:分为板式楼梯和梁板式楼梯。
1.1 板式楼梯板式楼梯：把楼梯段看作一块斜放的板, 分为有平台梁和无平台梁两种1.2 梁板式楼梯梁板式楼梯：梯段由踏步板和斜梁组成。
有时斜梁只设一根, 通常有两种形式：一种是在踏步板的一侧设斜梁, 将踏步板的另一侧搁置在楼梯间墙上；另一种是将斜梁布置在踏步板中间, 踏步板向两侧悬挑。
2、钢筋混凝土楼梯的细部构造2.1 踏步面层和防滑构造常用的楼梯踏面材料：水泥砂浆、水磨石、花岗岩、大理石、缸砖等踏步表面的防滑措施：（1）在距踏步面层前缘40mm处设2~3道防滑凹槽（2）在距踏步面层前缘40~50mm处设防滑条等。
为了人们上下楼梯更舒适, 在不改变楼梯坡度的情况下, 可采用如所示措施来增加踏面宽度。
2.2 栏杆（栏板）和扶手(1) 栏杆和栏板栏杆一般采用方钢、圆钢、扁钢、钢管等制作成各种图案, 既起安全防护作用, 又有一定的装饰效果。
栏板多采用钢筋混凝土或配筋的砖砌体。
组合栏杆是将栏杆和栏板组合在一起的一种栏杆形式。
栏杆部分采用金属杆件, 栏板部分采用预制混凝土板、有机玻璃、钢化玻璃、塑料板等。
栏杆与楼梯段的连接方式：（1）栏杆与楼梯段上的预埋件焊接（2）栏杆插入楼梯段上的预留洞中, 用细石混凝土、水泥砂浆或螺栓固定（3）在踏步侧面预留孔洞或预埋铁件进行连接有人认为建立新形式的标准化始走向建筑和谐的唯一道路, 并且能用建筑技术加以成功地控制．而我的观点不同, 我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展, 建筑就会枯萎和死亡．要使建筑结构适合于环境, 要注意到气候, 地位和四周的自然风光, 在结合目的来考虑的一切因素中, 创造出一个自由的统一的整体, 这就是建筑的普遍课题, 建筑师的才智就要在这个可提到完满解决上体现。
钢筋混凝⼟楼梯现浇及细部构造钢筋混凝⼟楼梯按施⼯⽅式可分为现浇式和预制装配式两类。
（⼀）现浇式钢筋混凝⼟楼梯现浇式钢筋混凝⼟楼梯⼜称为整体式钢筋混凝⼟楼梯。
是在施⼯现场⽀模，绑扎钢筋并浇筑混凝⼟⽽成的。
这种楼梯整体性好，刚度⼤，对抗震较有利，但施⼯速度慢，模板耗费多。
现浇楼梯按梯段的传⼒特点，有板式楼梯和梁板式楼梯。
1、板式楼梯（如图5—3所⽰）板式楼梯是讲楼梯当作⼀块板考虑，板的两端⽀撑在休息平台的边梁上，休息平台的边梁⽀撑在墙上。
板式楼梯的结构简单、板底平整、施⼯⽅便。
板式楼梯的⽔平投影长度≤3m时⽐较经济。
图5—3 板式楼梯2、梁板式楼梯（如图5—4~5--6所⽰）梁板式楼梯是将踏步板⽀撑在斜梁上，斜梁⽀撑在平台梁上，平台梁再⽀撑在墙上。
斜梁可放在踏步板的上⾯、下⾯或侧⾯。
斜梁在踏步板上⾯时，可阻⽌垃圾、灰尘从梯井落下，且板底⾯平整，便于粉刷和打扫，缺点是梁占梯段的尺⼨。
斜梁在踏步板下⾯时，板底不平整，抹灰⽐较费时。
斜梁在侧⾯时，踏步板在梁的中间，踏步板可做成三⾓形或折板形。
图5—6 侧梁式（⼆）预制装配式钢筋混凝⼟楼梯预制装配式钢筋混凝⼟楼梯是将楼梯分成休息板、楼梯梁、楼梯段三个部分。
将构件在加⼯⼚或施⼯现场进⾏预制，施⼯时将预制构件进⾏装配、焊接。
预制装配式钢筋混凝⼟楼梯根据构件尺度不同分为⼩型构件装配式和⼤、中型构件装配式两类。
1、⼩型构件装配式钢筋混凝⼟楼梯⼩型构件装配式钢筋混凝⼟楼梯的主要特点是构件⼩⽽轻，易制作，但施⼯繁⽽慢，湿作业多，耗费⼈⼒，适⽤于施⼯条件较差的地区。
a）构件类型⼩型构件装配式钢筋混凝⼟楼梯的预制构件主要有钢筋混凝⼟预制踏步、平台板、⽀撑结构。
b）⽀撑⽅式预制踏步的⽀撑⽅式⼀般有墙承式、悬臂踏步式、梁承式三种。
1）墙承式（如图5—7所⽰）预制装配墙承式钢筋混凝⼟楼梯是指预制钢筋混凝⼟踏步板直接搁置在墙上的⼀种楼梯形式，其踏步板⼀般采⽤⼀字形、L形断⾯。
这种楼梯由于在梯段之间有墙，搬运家具不⽅便，也阻挡视线，上下⼈流易相撞。
