钢筋混凝土楼梯构造共52页

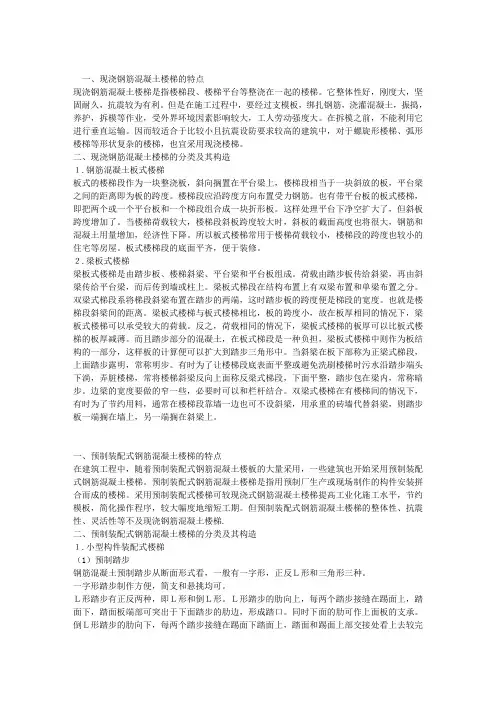

一、现浇钢筋混凝土楼梯的特点现浇钢筋混凝土楼梯是指楼梯段、楼梯平台等整浇在一起的楼梯。

它整体性好，刚度大，坚固耐久，抗震较为有利。

但是在施工过程中，要经过支模板，绑扎钢筋，浇灌混凝土，振捣，养护，拆模等作业，受外界环境因素影响较大，工人劳动强度大。

在拆模之前，不能利用它进行垂直运输。

因而较适合于比较小且抗震设防要求较高的建筑中，对于螺旋形楼梯、弧形楼梯等形状复杂的楼梯，也宜采用现浇楼梯。

二、现浇钢筋混凝土楼梯的分类及其构造１.钢筋混凝土板式楼梯板式的楼梯段作为一块整浇板，斜向搁置在平台梁上，楼梯段相当于一块斜放的板，平台梁之间的距离即为板的跨度。

楼梯段应沿跨度方向布置受力钢筋。

也有带平台板的板式楼梯，即把两个或一个平台板和一个梯段组合成一块折形板。

这样处理平台下净空扩大了，但斜板跨度增加了。

当楼梯荷载较大，楼梯段斜板跨度较大时，斜板的截面高度也将很大，钢筋和混凝土用量增加，经济性下降。

所以板式楼梯常用于楼梯荷载较小，楼梯段的跨度也较小的住宅等房屋。

板式楼梯段的底面平齐，便于装修。

２.梁板式楼梯梁板式楼梯是由踏步板、楼梯斜梁、平台梁和平台板组成。

荷载由踏步板传给斜梁，再由斜梁传给平台梁，而后传到墙或柱上。

梁板式梯段在结构布置上有双梁布置和单梁布置之分。

双梁式梯段系将梯段斜梁布置在踏步的两端，这时踏步板的跨度便是梯段的宽度。

也就是楼梯段斜梁间的距离。

梁板式楼梯与板式楼梯相比，板的跨度小，故在板厚相同的情况下，梁板式楼梯可以承受较大的荷载。

反之，荷载相同的情况下，梁板式楼梯的板厚可以比板式楼梯的板厚减薄。

而且踏步部分的混凝土，在板式梯段是一种负担，梁板式楼梯中则作为板结构的一部分，这样板的计算便可以扩大到踏步三角形中。

当斜梁在板下部称为正梁式梯段，上面踏步露明，常称明步。

有时为了让楼梯段底表面平整或避免洗刷楼梯时污水沿踏步端头下淌，弄脏楼梯，常将楼梯斜梁反向上面称反梁式梯段，下面平整，踏步包在梁内，常称暗步。

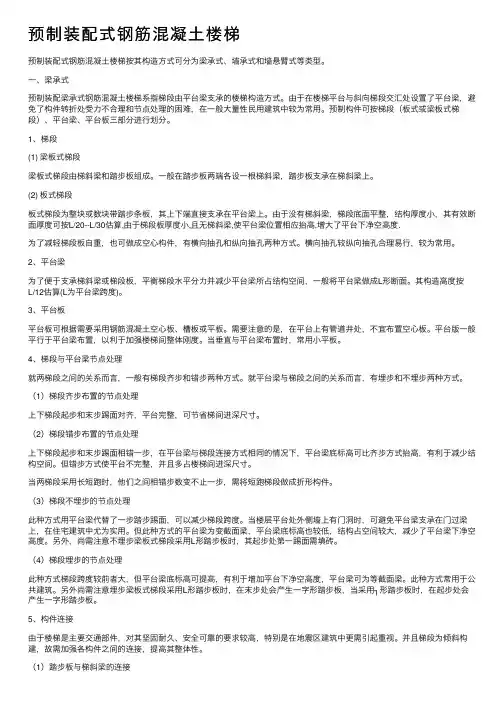

预制装配式钢筋混凝⼟楼梯预制装配式钢筋混凝⼟楼梯按其构造⽅式可分为梁承式、墙承式和墙悬臂式等类型。

⼀、梁承式预制装配梁承式钢筋混凝⼟楼梯系指梯段由平台梁⽀承的楼梯构造⽅式。

由于在楼梯平台与斜向梯段交汇处设置了平台梁，避免了构件转折处受⼒不合理和节点处理的困难，在⼀般⼤量性民⽤建筑中较为常⽤。

预制构件可按梯段（板式或梁板式梯段）、平台梁、平台板三部分进⾏划分。

1、梯段(1) 梁板式梯段梁板式梯段由梯斜梁和踏步板组成。

⼀般在踏步板两端各设⼀根梯斜梁，踏步板⽀承在梯斜梁上。

(2) 板式梯段板式梯段为整块或数块带踏步条板，其上下端直接⽀承在平台梁上。

由于没有梯斜梁，梯段底⾯平整，结构厚度⼩，其有效断⾯厚度可按L/20--L/30估算,由于梯段板厚度⼩,且⽆梯斜梁,使平台梁位置相应抬⾼,增⼤了平台下净空⾼度.为了减轻梯段板⾃重，也可做成空⼼构件，有横向抽孔和纵向抽孔两种⽅式。

横向抽孔较纵向抽孔合理易⾏，较为常⽤。

2、平台梁为了便于⽀承梯斜梁或梯段板，平衡梯段⽔平分⼒并减少平台梁所占结构空间，⼀般将平台梁做成L形断⾯。

其构造⾼度按L/12估算(L为平台梁跨度)。

3、平台板平台板可根据需要采⽤钢筋混凝⼟空⼼板、槽板或平板。

需要注意的是，在平台上有管道井处，不宜布置空⼼板。

平台版⼀般平⾏于平台梁布置，以利于加强楼梯间整体刚度。

当垂直与平台梁布置时，常⽤⼩平板。

4、梯段与平台梁节点处理就两梯段之间的关系⽽⾔，⼀般有梯段齐步和错步两种⽅式。

就平台梁与梯段之间的关系⽽⾔，有埋步和不埋步两种⽅式。

（1）梯段齐步布置的节点处理上下梯段起步和末步踢⾯对齐，平台完整，可节省梯间进深尺⼨。

（2）梯段错步布置的节点处理上下梯段起步和末步踢⾯相错⼀步，在平台梁与梯段连接⽅式相同的情况下，平台梁底标⾼可⽐齐步⽅式抬⾼，有利于减少结构空间。

但错步⽅式使平台不完整，并且多占楼梯间进深尺⼨。

当两梯段采⽤长短跑时，他们之间相错步数变不⽌⼀步，需将短跑梯段做成折形构件。

详解钢筋混凝土楼梯的细部构造范本一：正文：钢筋混凝土楼梯细部构造详解1. 概述- 标准要求：根据相关建筑设计规范，钢筋混凝土楼梯应具备一定的强度和稳定性，以确保人员安全通行。

- 构件类型：钢筋混凝土楼梯主要由楼梯踏板、扶手、楼梯板、梁和柱构成，每个构件都扮演着重要的角色。

2. 楼梯踏板的细部构造- 材料选用：楼梯踏板一般采用预制混凝土板或实心钢筋混凝土板，具备足够强度和耐久性。

- 支撑方式：楼梯踏板通过设置支撑梁或设计合理的钢筋芯板来支撑和传递荷载。

- 防滑措施：为了防止人员滑倒，楼梯踏板表面常常会加工防滑纹理或安装防滑垫。

- 尺寸要求：楼梯踏板的长度、宽度和高度应根据标准规范进行设置，以保证人体步行的舒适度。

3. 扶手的细部构造- 高度位置：扶手应在合适的高度设置，一般为900mm至1100mm之间，以便人员正常抓握。

- 材料选用：扶手材料常常使用实心木材、钢材或铝合金等，具备良好的抗压性和耐久性。

- 固定方式：扶手可以通过螺栓、焊接等方式固定在楼梯梁或楼梯板上，保证其牢固可靠。

4. 楼梯板的细部构造- 材料选用：楼梯板通常使用钢筋混凝土板或木质板材，具备足够的强度和稳定性。

- 安装方式：楼梯板通过焊接或螺栓固定在楼梯梁上，确保其与梁之间的良好连接。

5. 梁和柱的细部构造- 材料选用：梁和柱通常采用钢筋混凝土构件，具备足够的强度和稳定性。

- 承载能力：梁和柱的截面尺寸、钢筋配筋、混凝土强度等参数应根据荷载计算确定，以保证其承载能力满足需求。

6. 附件- 本文档不涉及附件。

7. 法律名词及注释- 根据《建筑设计规范》：该规范是国家标准，规定了建筑物各个构件的设计与施工要求，确保建筑工程质量和安全。

- 防滑垫：一种专门用于防止楼梯踏板滑动的材料，通常采用橡胶或塑料制成。

范本二：正文：钢筋混凝土楼梯细部构造详解1. 综述- 标准要求：根据国家相关建筑设计规范，钢筋混凝土楼梯在设计和施工过程中需要符合一定的规范要求。

建筑材料与构造钢筋混凝土楼梯钢筋混凝土楼梯是建筑中常见的一种楼梯结构，具有承载力强、耐久性好、施工方便等优点。

本文将从材料选择、设计构造、施工工艺等方面对钢筋混凝土楼梯进行详细介绍。

首先，钢筋混凝土楼梯的主要材料包括：水泥、砂、石子、钢筋等。

水泥是混凝土最重要的黏合剂，砂和石子是混凝土的骨料，用于增加混凝土的强度和稳定性。

钢筋则是为了增加混凝土的抗拉能力而添加的材料，它能够在混凝土中起到增强作用。

在设计构造方面，钢筋混凝土楼梯需要考虑楼层高度、楼梯宽度、台阶数、踏步长度等因素。

一般来说，为了便于行走和使用，楼梯的坡度应控制在25度至40度之间，踏步的长度和宽度需要符合人体工程学原理，从而保证使用者的舒适度和安全性。

在施工工艺方面，钢筋混凝土楼梯的施工可以分为以下几个主要步骤。

首先，进行楼梯位置的确定和标定，包括楼梯的起点和终点、楼梯的宽度和长度等。

然后，在规定的范围内进行挖土和夯实土壤，保证楼梯的基础牢固。

接下来，施工人员需要进行模板制作。

模板一般采用木材制作，根据设计要求制作出各个踏步的模板，确保楼梯的形状和尺寸准确。

然后，进行钢筋的加工和安装。

根据设计要求，将预先加工成型的钢筋按照一定的间距和层数进行安装，并使用钢丝绑扎固定钢筋。

接着，进行混凝土的搅拌和浇筑。

将预制好的混凝土料倒入楼梯模板中，然后用振动器进行振动，以便混凝土能够更加均匀地填充到模板中，并排除气泡。

最后，混凝土浇筑完成后，需要经过一段时间的养护，待混凝土达到设计强度后，即可拆除模板，进行楼梯的修整和装饰。

总结起来，钢筋混凝土楼梯是一种结构简单、承载力强的楼梯形式。

在设计和施工时，需要考虑楼层高度、楼梯宽度、台阶数、踏步长度等因素，从而确保楼梯的安全性和舒适度。

同时，在施工过程中，需要进行模板制作、钢筋加工和安装、混凝土搅拌和浇筑等工艺，最终得到一个结构牢固、外观美观的钢筋混凝土楼梯。

钢筋混凝土楼梯—现浇式、预制装配式及楼梯细部构造钢筋混凝土楼梯按施工方式可分为现浇式和预制装配式两类。

现浇式钢筋混凝土楼梯现浇式钢筋混凝土楼梯又称为整体式钢筋混凝土楼梯。

是在施工现场支模，绑扎钢筋并浇筑混凝土而成的。

这种楼梯整体性好，刚度大，对抗震较有利，但施工速度慢，模板耗费多。

现浇楼梯按梯段的传力特点，有板式楼梯和梁板式楼梯。

1板式楼梯（如图5—3所示）板式楼梯是讲楼梯当作一块板考虑，板的两端支撑在休息平台的边梁上，休息平台的边梁支撑在墙上。

板式楼梯的结构简单、板底平整、施工方便。

板式楼梯的水平投影长度≤3m时比较经济。

▲图5—3 板式楼梯2梁板式楼梯（如图5—4~5--6所示）梁板式楼梯是将踏步板支撑在斜梁上，斜梁支撑在平台梁上，平台梁再支撑在墙上。

斜梁可放在踏步板的上面、下面或侧面。

斜梁在踏步板上面时，可阻止垃圾、灰尘从梯井落下，且板底面平整，便于粉刷和打扫，缺点是梁占梯段的尺寸。

斜梁在踏步板下面时，板底不平整，抹灰比较费时。

斜梁在侧面时，踏步板在梁的中间，踏步板可做成三角形或折板形。

▲图5—6 侧梁式预制装配式钢筋混凝土楼梯预制装配式钢筋混凝土楼梯是将楼梯分成休息板、楼梯梁、楼梯段三个部分。

将构件在加工厂或施工现场进行预制，施工时将预制构件进行装配、焊接。

预制装配式钢筋混凝土楼梯根据构件尺度不同分为小型构件装配式和大、中型构件装配式两类。

1小型构件装配式钢筋混凝土楼梯小型构件装配式钢筋混凝土楼梯的主要特点是构件小而轻，易制作，但施工繁而慢，湿作业多，耗费人力，适用于施工条件较差的地区。

1、构件类型小型构件装配式钢筋混凝土楼梯的预制构件主要有钢筋混凝土预制踏步、平台板、支撑结构。

2、支撑方式预制踏步的支撑方式一般有墙承式、悬臂踏步式、梁承式三种。

墙承式（如图5—7所示）预制装配墙承式钢筋混凝土楼梯是指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式，其踏步板一般采用一字形、L形断面。

这种楼梯由于在梯段之间有墙，搬运家具不方便，也阻挡视线，上下人流易相撞。
