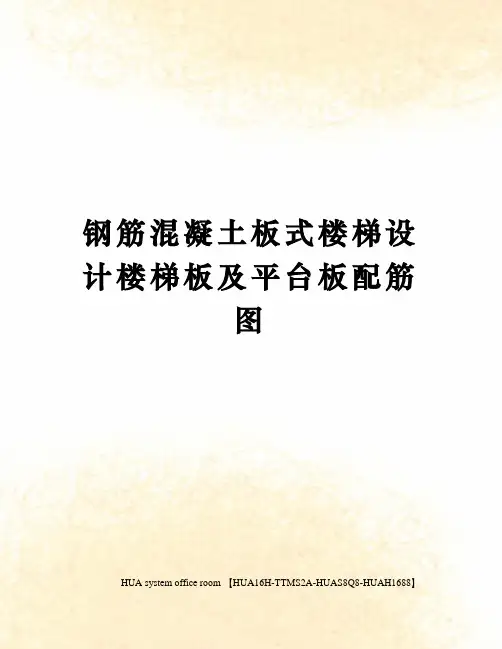

钢筋混凝土板式楼梯设计楼梯板及平台板配筋图HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】六、钢筋混凝土板式楼梯设计楼梯设计包括建筑设计和结构设计两部分。

一、设计资料建筑设计1、楼梯间建筑平面，开间：3300mm。

进深：4800mm。

5楼梯形式尺寸：双跑楼梯，层高4600mm，踏步采用180mm×270mm，每层共需4600/180=25步。

如图建筑图中所示。

二、结构设计采用板式楼梯1、楼梯梯段板计算：混凝土采用C20，单d≤10mm时，采用Ⅰ级钢筋；单d≥12mm时，采用Ⅱ级钢筋，fc=9.6kN/mm2，fy=210 kN/mm22假定板厚：h=l/30=2700/30=90mm，取h=100mm。

3荷载计算（取1米板宽计算）楼梯斜板倾角： a=tg-1（180/270）=26.530cosa=0.895恒载计算：踏步重（1.0/0.3）×0.5×0.15×0.3×25=1.875 kN/m斜板重（1.0/0.895）×0.1×25=2.8kN/m20mm厚面层粉刷层重：[（0.3+0.15）/0.3]×0.02×20×1.0=0.6kN/m 15mm厚板底抹灰：（1.0/0.895）×0.015×17=0.32kN/m恒载标准值 gk=1.875+2.8+0.60+0.29=5.57 kN/m恒载设计值 gd=1.2×5.57=6.68 kN/m活载计算：活载标准值 Pk=2.5×1.0=2.5 kN/m活载设计值 Pd=1.4×2.5=3.5 kN/m总荷载设计值 qd=gd+pd=6.68+3.5=10.18kN/m（3）内力计算跨中弯矩：M=qdl2/10=10.18×2.72/10=7.42 kN.m（4）配筋计算(结构重要系数r=1.0)h0= h-20=100-20=80mmɑs=r0M/（fcbh2）=1.0×7.42×106/（9.6×1000×802）=0.12ξ=1-（1-2ɑs）0.5=0.1282ξ/fy=9.6×1000×0.1282×80/210=468.85mm2As= fcbh受力钢筋选用10@150(As=604 mm2)分布钢筋选用6@3002、平台板计算(1)荷载计算（取1米板宽计算）假定板厚80mm，平台梁TL-1截面尺寸200×300mm，TL-2截面尺寸为150×300mm。

钢筋混凝土楼梯设计钢筋混凝土楼梯是建筑设计中常见的楼梯类型之一，其坚固耐用、美观实用的特点使其广泛应用于各类建筑项目中。

本文将详细介绍钢筋混凝土楼梯的设计要点和技巧。

1. 原理与构造钢筋混凝土楼梯的主要原理是利用钢筋混凝土的高强度和良好的抗压性能，通过合理的设计和施工工艺来实现楼梯的安全稳固。

其构造主要由楼梯台阶、楼梯踏面、楼梯扶手等部分组成。

2. 设计要点2.1. 楼梯坡度楼梯的坡度是指楼梯台阶与水平线之间的夹角。

根据人体工程学原理，楼梯的坡度应当合理，既要考虑行走的舒适度，又要兼顾楼梯的整体结构。

通常情况下，楼梯坡度控制在30度至40度之间。

2.2. 台阶高度和踏面宽度台阶的高度是指楼梯台阶之间的竖直距离，踏面宽度是指楼梯踏面的水平宽度。

在设计时，应确保楼梯台阶的高度和踏面宽度相对一致，以提供良好的行走体验。

一般来说，台阶高度控制在15厘米至18厘米之间，踏面宽度控制在25厘米至30厘米之间。

2.3. 扶手设计楼梯扶手的设计不仅是为了提供支撑和保护作用，还能提高楼梯整体的美观度。

扶手的高度应适宜，一般安装在0.8米至1.2米的位置。

扶手的材质可以选择不锈钢、木材等，根据实际需要和设计风格进行选择。

3. 施工工艺3.1. 模板搭设在施工前，需要搭设钢模板来确定楼梯的形状和尺寸。

模板的搭设应严格按照设计要求进行，并确保模板的稳固性和准确性。

3.2. 钢筋绑扎钢筋在楼梯的承重和抗拉中起着关键作用。

在绑扎钢筋时，需要按照设计要求进行合理布置，并采用专业的绑扎工艺，确保钢筋的连接牢固。

3.3. 混凝土浇筑混凝土浇筑是钢筋混凝土楼梯施工的关键环节。

在浇筑时，要注意浇筑的层次逐步进行，并使用振动器进行振动，以保证混凝土的均匀分布和密实性。

4. 安全检测与验收在完成楼梯设计与施工后，为了确保其安全稳固，需要进行安全检测和验收工作。

检测过程中，主要关注楼梯的承重性能、防滑性能和整体结构的稳定性。

只有通过安全检测并合格后，才能投入使用。

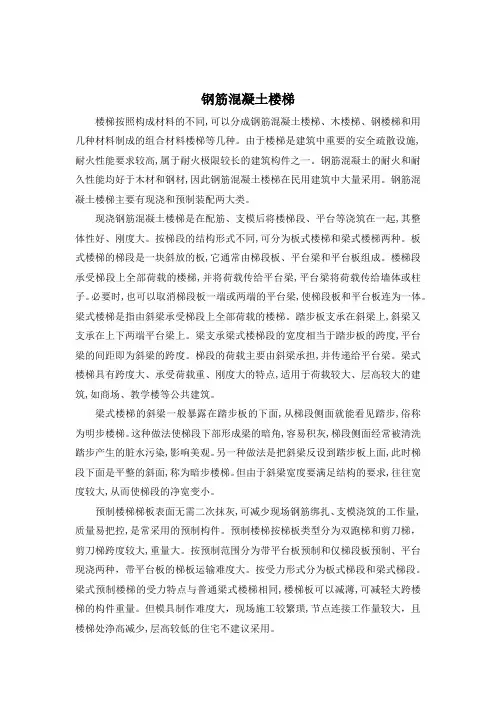

钢筋混凝土楼梯楼梯按照构成材料的不同,可以分成钢筋混凝土楼梯、木楼梯、钢楼梯和用几种材料制成的组合材料楼梯等几种。

由于楼梯是建筑中重要的安全疏散设施,耐火性能要求较高,属于耐火极限较长的建筑构件之一。

钢筋混凝土的耐火和耐久性能均好于木材和钢材,因此钢筋混凝土楼梯在民用建筑中大量采用。

钢筋混凝土楼梯主要有现浇和预制装配两大类。

现浇钢筋混凝土楼梯是在配筋、支模后将楼梯段、平台等浇筑在一起,其整体性好、刚度大。

按梯段的结构形式不同,可分为板式楼梯和梁式楼梯两种。

板式楼梯的梯段是一块斜放的板,它通常由梯段板、平台梁和平台板组成。

楼梯段承受梯段上全部荷载的楼梯,并将荷载传给平台梁,平台梁将荷载传给墙体或柱子。

必要时,也可以取消梯段板一端或两端的平台梁,使梯段板和平台板连为一体。

梁式楼梯是指由斜梁承受梯段上全部荷载的楼梯。

踏步板支承在斜梁上,斜梁又支承在上下两端平台梁上。

梁支承梁式楼梯段的宽度相当于踏步板的跨度,平台梁的间距即为斜梁的跨度。

梯段的荷载主要由斜梁承担,并传递给平台梁。

梁式楼梯具有跨度大、承受荷载重、刚度大的特点,适用于荷载较大、层高较大的建筑,如商场、教学楼等公共建筑。

梁式楼梯的斜梁一般暴露在踏步板的下面,从梯段侧面就能看见踏步,俗称为明步楼梯。

这种做法使梯段下部形成梁的暗角,容易积灰,梯段侧面经常被清洗踏步产生的脏水污染,影响美观。

另一种做法是把斜梁反设到踏步板上面,此时梯段下面是平整的斜面,称为暗步楼梯。

但由于斜梁宽度要满足结构的要求,往往宽度较大,从而使梯段的净宽变小。

预制楼梯梯板表面无需二次抹灰,可减少现场钢筋绑扎、支模浇筑的工作量,质量易把控,是常采用的预制构件。

预制楼梯按梯板类型分为双跑梯和剪刀梯，剪刀梯跨度较大,重量大。

按预制范围分为带平台板预制和仅梯段板预制、平台现浇两种，带平台板的梯板运输难度大。

按受力形式分为板式梯段和梁式梯段。

梁式预制楼梯的受力特点与普通梁式楼梯相同,楼梯板可以减薄,可减轻大跨楼梯的构件重量。

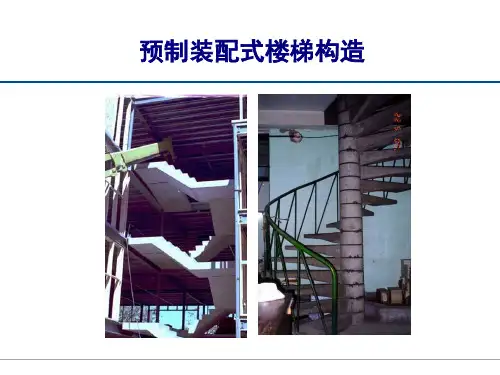

预制装配式钢筋混凝⼟楼梯预制装配式钢筋混凝⼟楼梯按其构造⽅式可分为梁承式、墙承式和墙悬臂式等类型。

⼀、梁承式预制装配梁承式钢筋混凝⼟楼梯系指梯段由平台梁⽀承的楼梯构造⽅式。

由于在楼梯平台与斜向梯段交汇处设置了平台梁，避免了构件转折处受⼒不合理和节点处理的困难，在⼀般⼤量性民⽤建筑中较为常⽤。

预制构件可按梯段（板式或梁板式梯段）、平台梁、平台板三部分进⾏划分。

1、梯段(1) 梁板式梯段梁板式梯段由梯斜梁和踏步板组成。

⼀般在踏步板两端各设⼀根梯斜梁，踏步板⽀承在梯斜梁上。

(2) 板式梯段板式梯段为整块或数块带踏步条板，其上下端直接⽀承在平台梁上。

由于没有梯斜梁，梯段底⾯平整，结构厚度⼩，其有效断⾯厚度可按L/20--L/30估算,由于梯段板厚度⼩,且⽆梯斜梁,使平台梁位置相应抬⾼,增⼤了平台下净空⾼度.为了减轻梯段板⾃重，也可做成空⼼构件，有横向抽孔和纵向抽孔两种⽅式。

横向抽孔较纵向抽孔合理易⾏，较为常⽤。

2、平台梁为了便于⽀承梯斜梁或梯段板，平衡梯段⽔平分⼒并减少平台梁所占结构空间，⼀般将平台梁做成L形断⾯。

其构造⾼度按L/12估算(L为平台梁跨度)。

3、平台板平台板可根据需要采⽤钢筋混凝⼟空⼼板、槽板或平板。

需要注意的是，在平台上有管道井处，不宜布置空⼼板。

平台版⼀般平⾏于平台梁布置，以利于加强楼梯间整体刚度。

当垂直与平台梁布置时，常⽤⼩平板。

4、梯段与平台梁节点处理就两梯段之间的关系⽽⾔，⼀般有梯段齐步和错步两种⽅式。

就平台梁与梯段之间的关系⽽⾔，有埋步和不埋步两种⽅式。

（1）梯段齐步布置的节点处理上下梯段起步和末步踢⾯对齐，平台完整，可节省梯间进深尺⼨。

（2）梯段错步布置的节点处理上下梯段起步和末步踢⾯相错⼀步，在平台梁与梯段连接⽅式相同的情况下，平台梁底标⾼可⽐齐步⽅式抬⾼，有利于减少结构空间。

但错步⽅式使平台不完整，并且多占楼梯间进深尺⼨。

当两梯段采⽤长短跑时，他们之间相错步数变不⽌⼀步，需将短跑梯段做成折形构件。

详解钢筋混凝土楼梯的细部构造范本一：正文：钢筋混凝土楼梯细部构造详解1. 概述- 标准要求：根据相关建筑设计规范，钢筋混凝土楼梯应具备一定的强度和稳定性，以确保人员安全通行。

- 构件类型：钢筋混凝土楼梯主要由楼梯踏板、扶手、楼梯板、梁和柱构成，每个构件都扮演着重要的角色。

2. 楼梯踏板的细部构造- 材料选用：楼梯踏板一般采用预制混凝土板或实心钢筋混凝土板，具备足够强度和耐久性。

- 支撑方式：楼梯踏板通过设置支撑梁或设计合理的钢筋芯板来支撑和传递荷载。

- 防滑措施：为了防止人员滑倒，楼梯踏板表面常常会加工防滑纹理或安装防滑垫。

- 尺寸要求：楼梯踏板的长度、宽度和高度应根据标准规范进行设置，以保证人体步行的舒适度。

3. 扶手的细部构造- 高度位置：扶手应在合适的高度设置，一般为900mm至1100mm之间，以便人员正常抓握。

- 材料选用：扶手材料常常使用实心木材、钢材或铝合金等，具备良好的抗压性和耐久性。

- 固定方式：扶手可以通过螺栓、焊接等方式固定在楼梯梁或楼梯板上，保证其牢固可靠。

4. 楼梯板的细部构造- 材料选用：楼梯板通常使用钢筋混凝土板或木质板材，具备足够的强度和稳定性。

- 安装方式：楼梯板通过焊接或螺栓固定在楼梯梁上，确保其与梁之间的良好连接。

5. 梁和柱的细部构造- 材料选用：梁和柱通常采用钢筋混凝土构件，具备足够的强度和稳定性。

- 承载能力：梁和柱的截面尺寸、钢筋配筋、混凝土强度等参数应根据荷载计算确定，以保证其承载能力满足需求。

6. 附件- 本文档不涉及附件。

7. 法律名词及注释- 根据《建筑设计规范》：该规范是国家标准，规定了建筑物各个构件的设计与施工要求，确保建筑工程质量和安全。

- 防滑垫：一种专门用于防止楼梯踏板滑动的材料，通常采用橡胶或塑料制成。

范本二：正文：钢筋混凝土楼梯细部构造详解1. 综述- 标准要求：根据国家相关建筑设计规范，钢筋混凝土楼梯在设计和施工过程中需要符合一定的规范要求。

钢筋混凝土楼梯—现浇式、预制装配式及楼梯细部构造
钢筋混凝土楼梯
通过本节的学习，您将：
了解楼梯踏步和扶手的构造
掌握钢筋混凝土楼梯的构造
钢筋混凝土楼梯按施工方式可分为现浇式和预制装配式两类。

（一）现浇式钢筋混凝土楼梯
现浇式钢筋混凝土楼梯又称为整体式钢筋混凝土楼梯。

是在施工现场支模，绑扎钢筋并浇筑混凝土而成的。

这种楼梯整体性好，刚度大，对抗震较有利，但施工速度慢，模板耗费多。

现浇楼梯按梯段的传力特点，有板式楼梯和梁板式楼梯。

1、板式楼梯（如图53所示）
板式楼梯是讲楼梯当作一块板考虑，板的两端支撑在休息平台的边梁上，休息平台的边梁支撑在墙上。

板式楼梯的结构简单、板底平整、施工方便。

板式楼梯的水平投影长度3m时比较经济。

图53 板式楼梯
2、梁板式楼梯（如图54~5--6所示）
梁板式楼梯是将踏步板支撑在斜梁上，斜梁支撑在平台梁上，平台梁再支撑在墙上。

斜梁可放在踏步板的上面、下面或侧面。

斜梁在踏步板上面时，可阻止垃圾、灰尘从梯井落下，且板底面平整，。

建筑材料与构造钢筋混凝土楼梯钢筋混凝土楼梯是建筑中常见的一种楼梯结构，具有承载力强、耐久性好、施工方便等优点。

本文将从材料选择、设计构造、施工工艺等方面对钢筋混凝土楼梯进行详细介绍。

首先，钢筋混凝土楼梯的主要材料包括：水泥、砂、石子、钢筋等。

水泥是混凝土最重要的黏合剂，砂和石子是混凝土的骨料，用于增加混凝土的强度和稳定性。

钢筋则是为了增加混凝土的抗拉能力而添加的材料，它能够在混凝土中起到增强作用。

在设计构造方面，钢筋混凝土楼梯需要考虑楼层高度、楼梯宽度、台阶数、踏步长度等因素。

一般来说，为了便于行走和使用，楼梯的坡度应控制在25度至40度之间，踏步的长度和宽度需要符合人体工程学原理，从而保证使用者的舒适度和安全性。

在施工工艺方面，钢筋混凝土楼梯的施工可以分为以下几个主要步骤。

首先，进行楼梯位置的确定和标定，包括楼梯的起点和终点、楼梯的宽度和长度等。

然后，在规定的范围内进行挖土和夯实土壤，保证楼梯的基础牢固。

接下来，施工人员需要进行模板制作。

模板一般采用木材制作，根据设计要求制作出各个踏步的模板，确保楼梯的形状和尺寸准确。

然后，进行钢筋的加工和安装。

根据设计要求，将预先加工成型的钢筋按照一定的间距和层数进行安装，并使用钢丝绑扎固定钢筋。

接着，进行混凝土的搅拌和浇筑。

将预制好的混凝土料倒入楼梯模板中，然后用振动器进行振动，以便混凝土能够更加均匀地填充到模板中，并排除气泡。

最后，混凝土浇筑完成后，需要经过一段时间的养护，待混凝土达到设计强度后，即可拆除模板，进行楼梯的修整和装饰。

总结起来，钢筋混凝土楼梯是一种结构简单、承载力强的楼梯形式。

在设计和施工时，需要考虑楼层高度、楼梯宽度、台阶数、踏步长度等因素，从而确保楼梯的安全性和舒适度。

同时，在施工过程中，需要进行模板制作、钢筋加工和安装、混凝土搅拌和浇筑等工艺，最终得到一个结构牢固、外观美观的钢筋混凝土楼梯。
