电力系统电气二次回路常见故障及防范措施在变压器和母线，以及发电机的保护当中，保护装置能为维护电网的稳定性和安全性发挥出积极的作用。
因此，只有及时对变电站继电保护二次回路的隐患开展排查和有效预防,才能保障电力设备的安全。
但是，随着外界环境对电网运行的要求越来越高，使得变电站继电保护二次回路隐患的排查工作变得愈加困难起来，继电保护的作用也无法充分发挥出来。
1、电力系统电气二次回路常见故障1.1电流互感器隐患问题若是整个系统中出现电流互感器故障问题，就会使得回路开路构造中出现高电压，对电气设备的常规化运行以及工作人员都会造成严重的安全威胁，基于此，要对其运行故障问题开展集中的处理和控制。
究其原因，主要是由于保护装置以及设备质量存在问题，电流互感器本身端子排质量隐患的可能性较高。
并且，人为操作不符合标准化要求也是导致回路开路的主要因素。
除此之外，电流互感器输出电流偏差增大，主要是由于回路存在接地问题，形成分流就会对整个系统的运行构造造成影响。
12元件老化隐患问题在继电保护电气二次回路常规化运行过程中，元件的老化问题也是导致整个系统出现安全问题的重要因素，因此,需要相关部门结合实际需求开展集中的处理和控制。
比方,在继电保护电气二次回路中出现磨损元件，就会在磨损程度加剧的同时，对稳定性以及合理性造成约束，整个系统的运行效果出现问题，形成安全隐患。
1.3电气二次回路的故障分析与排查分析故障的原因应从原理图和标准技术参数入手，回路分析法及推理分析法是时下两种应用最为广泛的方法。
首先根据现场设备的具体情况和现象推测出可能出故障的线路或部件，故障出现在主电路还是控制电路，交流电路还是直流电路都很重要，其次就是要分析出故障的类型是另一个需要关注的问题，开路、短路、接地都要语义分析，然后根据该回路元件、导线、连接方式等推断或者确定故障可能原因和具体部位。
电气装置各组成部分都有其内在联系是检修人员用于判断的重要依据，如连接顺序、动作顺序、电流流向、电压分配等，常常需要根据某一部分故障联系到对其他部分影响，要根据故障现象推理找出故障根源。

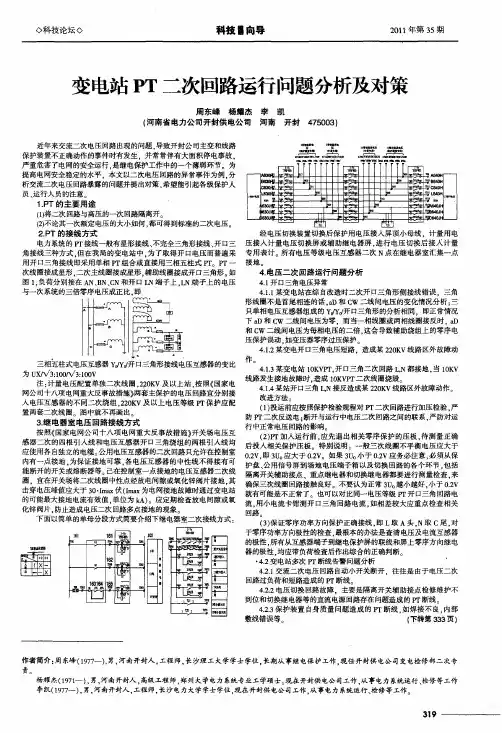

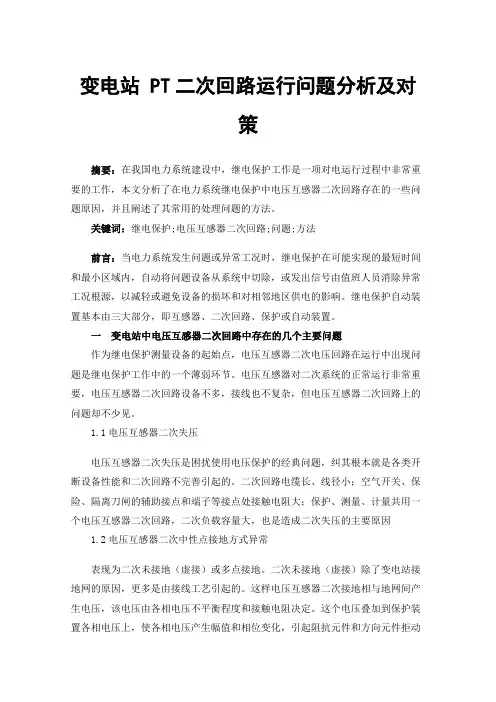

变电站 PT二次回路运行问题分析及对策摘要：在我国电力系统建设中，继电保护工作是一项对电运行过程中非常重要的工作，本文分析了在电力系统继电保护中电压互感器二次回路存在的一些问题原因，并且阐述了其常用的处理问题的方法。
关键词：继电保护;电压互感器二次回路;问题;方法前言：当电力系统发生问题或异常工况时，继电保护在可能实现的最短时间和最小区域内，自动将问题设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
继电保护自动装置基本由三大部分，即互感器、二次回路、保护或自动装置。
一变电站中电压互感器二次回路中存在的几个主要问题作为继电保护测量设备的起始点，电压互感器二次电压回路在运行中出现问题是继电保护工作中的一个薄弱环节。
电压互感器对二次系统的正常运行非常重要，电压互感器二次回路设备不多，接线也不复杂，但电压互感器二次回路上的问题却不少见。
1.1电压互感器二次失压电压互感器二次失压是困扰使用电压保护的经典问题，纠其根本就是各类开断设备性能和二次回路不完善引起的。
二次回路电缆长、线径小；空气开关、保险、隔离刀闸的辅助接点和端子等接点处接触电阻大；保护、测量、计量共用一个电压互感器二次回路，二次负载容量大，也是造成二次失压的主要原因1.2电压互感器二次中性点接地方式异常表现为二次未接地（虚接）或多点接地。
二次未接地（虚接）除了变电站接地网的原因，更多是由接线工艺引起的。
这样电压互感器二次接地相与地网间产生电压，该电压由各相电压不平衡程度和接触电阻决定。
这个电压叠加到保护装置各相电压上，使各相电压产生幅值和相位变化，引起阻抗元件和方向元件拒动或误动。
1.3电压互感器二次回路中性点未接地或接地不可靠同一电压互感器的二次回路多点接地。
如果在电压互感器二次端子箱接地后，在主控制室又再次接地，两接地点之间无电缆芯连接，或两个及以上的电压互感器中性点在端子箱接地后，再经电缆芯引入主控制室内直接连接起来，如引至主控制室接地小母线上连接。

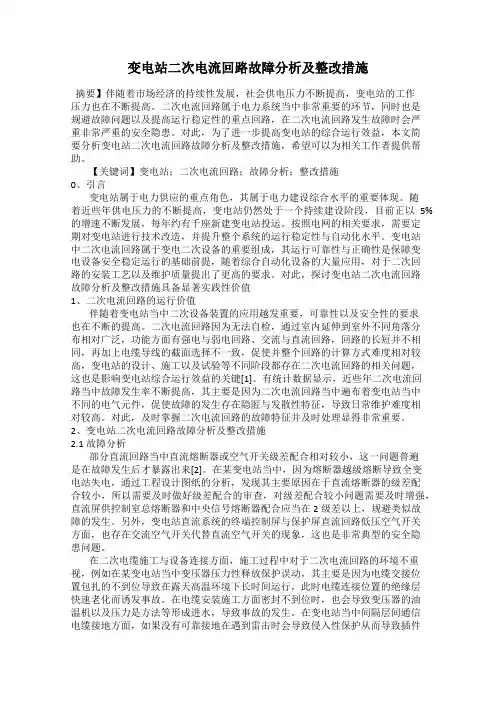

变电站二次电流回路故障分析及整改措施摘要】伴随着市场经济的持续性发展，社会供电压力不断提高，变电站的工作压力也在不断提高。
二次电流回路属于电力系统当中非常重要的环节，同时也是规避故障问题以及提高运行稳定性的重点回路，在二次电流回路发生故障时会严重非常严重的安全隐患。
对此，为了进一步提高变电站的综合运行效益，本文简要分析变电站二次电流回路故障分析及整改措施，希望可以为相关工作者提供帮助。
【关键词】变电站；二次电流回路；故障分析；整改措施0、引言变电站属于电力供应的重点角色，其属于电力建设综合水平的重要体现。
随着近些年供电压力的不断提高，变电站仍然处于一个持续建设阶段，目前正以5%的增速不断发展，每年约有千座新建变电站投运。
按照电网的相关要求，需要定期对变电站进行技术改造，并提升整个系统的运行稳定性与自动化水平。
变电站中二次电流回路属于变电二次设备的重要组成，其运行可靠性与正确性是保障变电设备安全稳定运行的基础前提，随着综合自动化设备的大量应用，对于二次回路的安装工艺以及维护质量提出了更高的要求。
对此，探讨变电站二次电流回路故障分析及整改措施具备显著实践性价值1、二次电流回路的运行价值伴随着变电站当中二次设备装置的应用越发重要，可靠性以及安全性的要求也在不断的提高。
二次电流回路因为无法自检，通过室内延伸到室外不同角落分布相对广泛，功能方面有强电与弱电回路、交流与直流回路，回路的长短并不相同，再加上电缆导线的截面选择不一致，促使并整个回路的计算方式难度相对较高，变电站的设计、施工以及试验等不同阶段都存在二次电流回路的相关问题，这也是影响变电站综合运行效益的关键[1]。
有统计数据显示，近些年二次电流回路当中故障发生率不断提高，其主要是因为二次电流回路当中遍布着变电站当中不同的电气元件，促使故障的发生存在隐匿与发散性特征，导致日常维护难度相对较高。
对此，及时掌握二次电流回路的故障特征并及时处理显得非常重要。

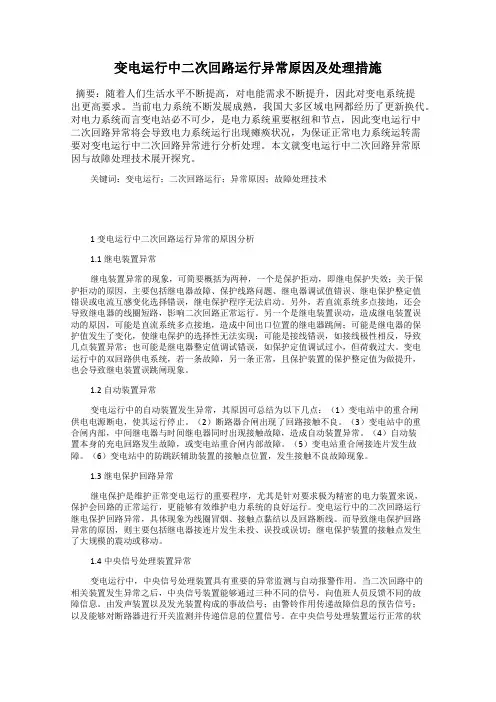

变电运行中二次回路运行异常原因及处理措施摘要：随着人们生活水平不断提高，对电能需求不断提升，因此对变电系统提出更高要求。
当前电力系统不断发展成熟，我国大多区域电网都经历了更新换代。
对电力系统而言变电站必不可少，是电力系统重要枢纽和节点，因此变电运行中二次回路异常将会导致电力系统运行出现瘫痪状况，为保证正常电力系统运转需要对变电运行中二次回路异常进行分析处理。
本文就变电运行中二次回路异常原因与故障处理技术展开探究。
关键词：变电运行；二次回路运行；异常原因；故障处理技术1变电运行中二次回路运行异常的原因分析1.1继电装置异常继电装置异常的现象，可简要概括为两种，一个是保护拒动，即继电保护失效；关于保护拒动的原因，主要包括继电器故障、保护线路问题、继电器调试值错误、继电保护整定值错误或电流互感变化选择错误，继电保护程序无法启动。
另外，若直流系统多点接地，还会导致继电器的线圈短路，影响二次回路正常运行。
另一个是继电装置误动，造成继电装置误动的原因，可能是直流系统多点接地，造成中间出口位置的继电器跳闸；可能是继电器的保护值发生了变化，使继电保护的选择性无法实现；可能是接线错误，如接线极性相反，导致几点装置异常；也可能是继电器整定值调试错误，如保护定值调试过小，但荷载过大。
变电运行中的双回路供电系统，若一条故障，另一条正常，且保护装置的保护整定值为做提升，也会导致继电装置误跳闸现象。
1.2自动装置异常变电运行中的自动装置发生异常，其原因可总结为以下几点：（1）变电站中的重合闸供电电源断电，使其运行停止。
（2）断路器合闸出现了回路接触不良。
（3）变电站中的重合闸内部，中间继电器与时间继电器同时出现接触故障，造成自动装置异常。
（4）自动装置本身的充电回路发生故障，或变电站重合闸内部故障。
（5）变电站重合闸接连片发生故障。
（6）变电站中的防跳跃辅助装置的接触点位置，发生接触不良故障现象。
1.3继电保护回路异常继电保护是维护正常变电运行的重要程序，尤其是针对要求极为精密的电力装置来说，保护会回路的正常运行，更能够有效维护电力系统的良好运行。
变电站PT故障分析及处理变电站的PT（Potential Transformer）是一种重要的电力设备，用于测量和保护电压的变化。
故障发生时，需要及时分析并采取正确的处理措施。
下面将详细讨论变电站PT故障的分析和处理。
首先，要分析PT故障的原因。
常见的PT故障原因包括接触不良、绝缘损坏、放电、外力冲击等。
接触不良可能导致测量误差或仪表读数不稳定；绝缘损坏可能导致内部二次回路短路或断路；放电可能导致PT过热或烧毁；外力冲击可能导致设备变形或内部零部件松动。
然后，要进行PT故障的处理。
首先，应对故障进行详细的检查和测试，以确定故障点所在。
可以通过对PT的绝缘电阻进行测试，检查绕组和绝缘材料的状况；通过测量PT的二次输出电压，判断PT是否正常工作；通过测量二次回路的阻抗，确定是否存在短路或断路现象。
接下来，根据故障的具体原因进行相应的处理。
如果是接触不良导致的故障，应清洁接触面或更换接触器；如果是绝缘损坏导致的故障，应进行绝缘修复或更换PT；如果是放电导致的故障，应进行故障点绝缘修复或更换设备；如果是外力冲击导致的故障，应对设备进行修复或更换。
在处理PT故障时，需要注意以下几个方面。
首先，要保证操作人员的安全，遵守相关的安全操作规程。
其次，要及时通知有关部门和人员，确保故障及时得到处理。
再次，要进行详细的记录和分析，为类似故障的预防提供依据。
最后，要进行恢复性测试，验证故障是否得到彻底解决。
在预防PT故障方面，可以采取以下措施。
首先，定期进行PT的巡视和维护，确保设备处于良好的工作状态。
其次，加强操作人员的培训和交流，提高其对PT故障的识别和处理能力。
再次，加强对变电站的环境监测，减少外界因素对PT的影响。
最后，加强设备的定期检测和检修，及时发现并处理潜在的故障隐患。
总之，变电站PT故障的分析和处理需要根据故障原因进行具体的操作和处理。
在处理故障时，要注意安全、及时性和记录分析。
在预防PT 故障方面，要进行定期维护和检测，并加强人员培训和环境管理。

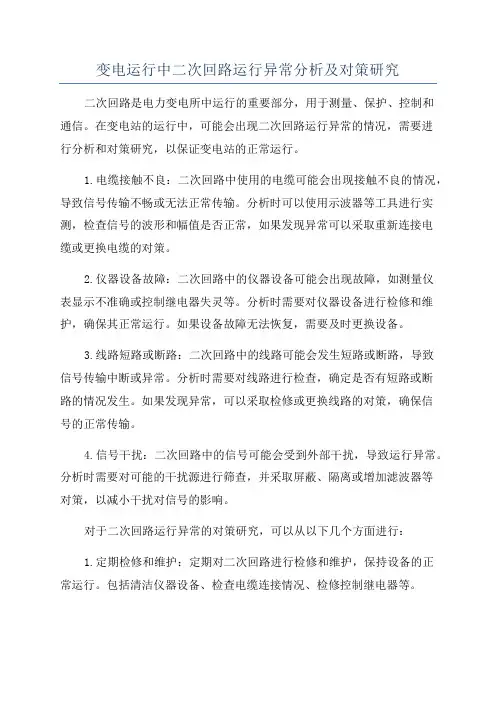

变电运行中二次回路运行异常分析及对策研究二次回路是电力变电所中运行的重要部分，用于测量、保护、控制和通信。
在变电站的运行中，可能会出现二次回路运行异常的情况，需要进行分析和对策研究，以保证变电站的正常运行。
1.电缆接触不良：二次回路中使用的电缆可能会出现接触不良的情况，导致信号传输不畅或无法正常传输。
分析时可以使用示波器等工具进行实测，检查信号的波形和幅值是否正常，如果发现异常可以采取重新连接电缆或更换电缆的对策。
2.仪器设备故障：二次回路中的仪器设备可能会出现故障，如测量仪表显示不准确或控制继电器失灵等。
分析时需要对仪器设备进行检修和维护，确保其正常运行。
如果设备故障无法恢复，需要及时更换设备。
3.线路短路或断路：二次回路中的线路可能会发生短路或断路，导致信号传输中断或异常。
分析时需要对线路进行检查，确定是否有短路或断路的情况发生。
如果发现异常，可以采取检修或更换线路的对策，确保信号的正常传输。
4.信号干扰：二次回路中的信号可能会受到外部干扰，导致运行异常。
分析时需要对可能的干扰源进行筛查，并采取屏蔽、隔离或增加滤波器等对策，以减小干扰对信号的影响。
对于二次回路运行异常的对策研究，可以从以下几个方面进行：1.定期检修和维护：定期对二次回路进行检修和维护，保持设备的正常运行。
包括清洁仪器设备、检查电缆连接情况、检修控制继电器等。
2.提高设备的可靠性：采用可靠性较高的仪器设备和电缆，并加强设备的防护措施，降低设备故障的发生率。
3.加强监测和诊断：通过安装监测设备和系统，实时监测二次回路的运行情况，并对异常进行诊断和分析，及时采取对策。
4.强化培训和技术支持：加强运行人员的培训，提高其对二次回路运行异常的识别和处理能力。
并提供及时的技术支持，解决运行中遇到的问题。
总之，二次回路运行异常的分析和对策研究是保证变电站正常运行的重要工作。
通过采取合适的对策，可以有效降低二次回路的故障率，提高变电站的可靠性和运行效率。

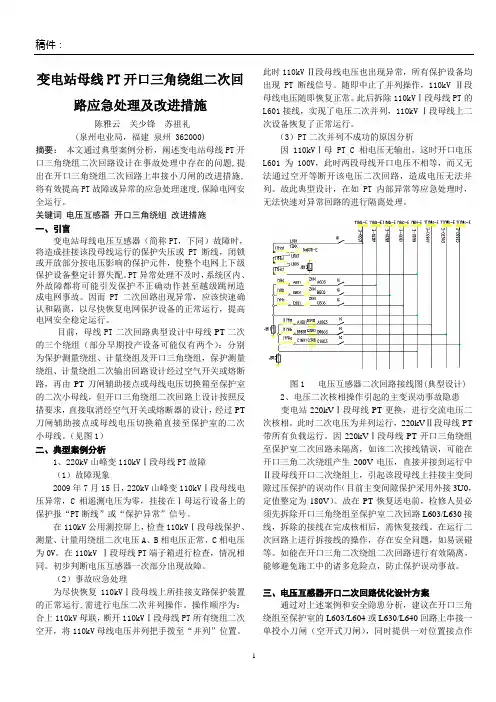

变电站母线PT开口三角绕组二次回路应急处理及改进措施陈雅云关少锋苏祖礼(泉州电业局，福建泉州 362000)摘要：本文通过典型案例分析，阐述变电站母线PT开口三角绕组二次回路设计在事故处理中存在的问题,提出在开口三角绕组二次回路上串接小刀闸的改进措施,将有效提高PT故障或异常的应急处理速度,保障电网安全运行。
关键词电压互感器开口三角绕组改进措施一、引言变电站母线电压互感器（简称PT，下同）故障时，将造成挂接该段母线运行的保护失压或PT断线，闭锁或开放部分按电压影响的保护元件，使整个电网上下级保护设备整定计算失配。
PT异常处理不及时，系统区内、外故障都将可能引发保护不正确动作甚至越级跳闸造成电网事故。
因而PT二次回路出现异常，应该快速确认和隔离，以尽快恢复电网保护设备的正常运行，提高电网安全稳定运行。
目前，母线PT二次回路典型设计中母线PT二次的三个绕组（部分早期投产设备可能仅有两个）：分别为保护测量绕组、计量绕组及开口三角绕组，保护测量绕组、计量绕组二次输出回路设计经过空气开关或熔断路，再由PT刀闸辅助接点或母线电压切换箱至保护室的二次小母线，但开口三角绕组二次回路上设计按照反措要求，直接取消经空气开关或熔断器的设计，经过PT 刀闸辅助接点或母线电压切换箱直接至保护室的二次小母线。
（见图1）二、典型案例分析1、220kV山峰变110kVⅠ段母线PT故障（1）故障现象2009年7月15日，220kV山峰变110kVⅠ段母线电压异常，C相遥测电压为零，挂接在Ⅰ母运行设备上的保护报“PT断线”或“保护异常”信号。
在110kV公用测控屏上，检查110kVⅠ段母线保护、测量、计量用绕组二次电压A、B相电压正常，C相电压为0V。
在110kV Ⅰ段母线PT端子箱进行检查，情况相同。
初步判断电压互感器一次部分出现故障。
（2）事故应急处理为尽快恢复110kVⅠ段母线上所挂接支路保护装置的正常运行,需进行电压二次并列操作。

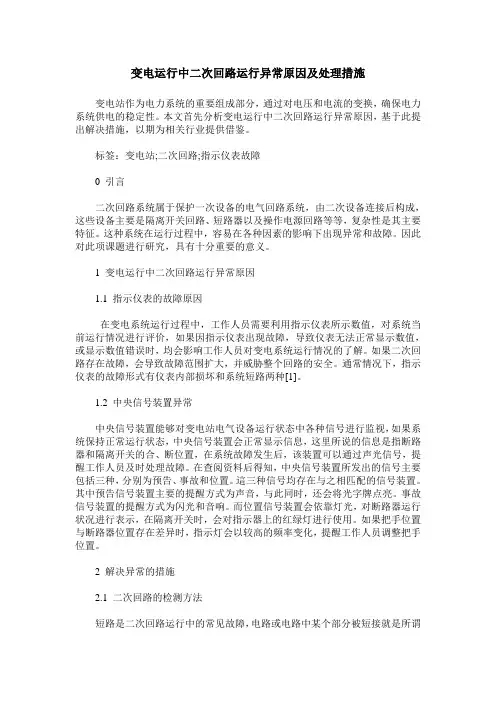

变电运行中二次回路运行异常原因及处理措施变电站作为电力系统的重要组成部分，通过对电压和电流的变换，确保电力系统供电的稳定性。
本文首先分析变电运行中二次回路运行异常原因，基于此提出解决措施，以期为相关行业提供借鉴。
标签：变电站;二次回路;指示仪表故障0 引言二次回路系统属于保护一次设备的电气回路系统，由二次设备连接后构成，这些设备主要是隔离开关回路、短路器以及操作电源回路等等，复杂性是其主要特征。
这种系统在运行过程中，容易在各种因素的影响下出现异常和故障。
因此对此项课题进行研究，具有十分重要的意义。
1 变电运行中二次回路运行异常原因1.1 指示仪表的故障原因在变电系统运行过程中，工作人员需要利用指示仪表所示数值，对系统当前运行情况进行评价，如果因指示仪表出现故障，导致仪表无法正常显示数值，或显示数值错误时，均会影响工作人员对变电系统运行情况的了解。
如果二次回路存在故障，会导致故障范围扩大，并威胁整个回路的安全。
通常情况下，指示仪表的故障形式有仪表内部损坏和系统短路两种[1]。
1.2 中央信号装置异常中央信号装置能够对变电站电气设备运行状态中各种信号进行监视，如果系统保持正常运行状态，中央信号装置会正常显示信息，这里所说的信息是指断路器和隔离开关的合、断位置，在系统故障发生后，该装置可以通过声光信号，提醒工作人员及时处理故障。
在查阅资料后得知，中央信号装置所发出的信号主要包括三种，分别为预告、事故和位置。
這三种信号均存在与之相匹配的信号装置。
其中预告信号装置主要的提醒方式为声音，与此同时，还会将光字牌点亮。
事故信号装置的提醒方式为闪光和音响。
而位置信号装置会依靠灯光，对断路器运行状况进行表示，在隔离开关时，会对指示器上的红绿灯进行使用。
如果把手位置与断路器位置存在差异时，指示灯会以较高的频率变化，提醒工作人员调整把手位置。
2 解决异常的措施2.1 二次回路的检测方法短路是二次回路运行中的常见故障，电路或电路中某个部分被短接就是所谓的短路故障，比如：导线直接与电源两端相连接所引发的故障，就属于典型的短路故障，此类故障在出现后，会导致线路绝缘性能下降，线路也会因此被烧毁，严重时，甚至会引发火灾。

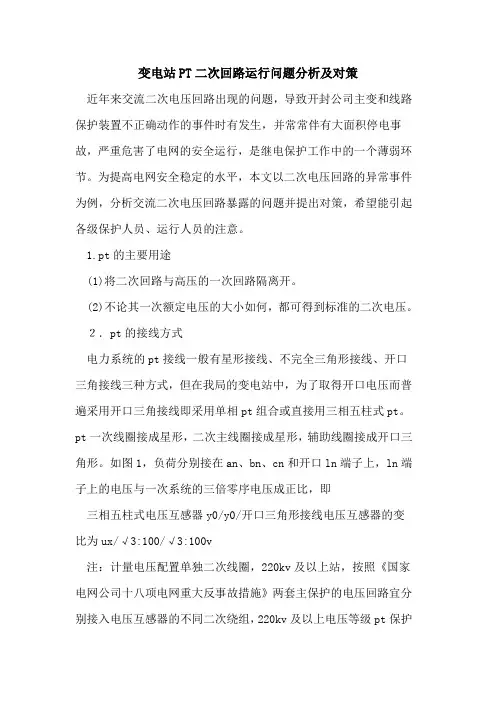

变电站PT二次回路运行问题分析及对策近年来交流二次电压回路出现的问题，导致开封公司主变和线路保护装置不正确动作的事件时有发生，并常常伴有大面积停电事故，严重危害了电网的安全运行，是继电保护工作中的一个薄弱环节。
为提高电网安全稳定的水平，本文以二次电压回路的异常事件为例，分析交流二次电压回路暴露的问题并提出对策，希望能引起各级保护人员、运行人员的注意。
1.pt的主要用途(1)将二次回路与高压的一次回路隔离开。
(2)不论其一次额定电压的大小如何，都可得到标准的二次电压。
２．pt的接线方式电力系统的pt接线一般有星形接线、不完全三角形接线、开口三角接线三种方式，但在我局的变电站中，为了取得开口电压而普遍采用开口三角接线即采用单相pt组合或直接用三相五柱式pt。
pt一次线圈接成星形，二次主线圈接成星形，辅助线圈接成开口三角形。
如图1，负荷分别接在an、bn、cn和开口ln端子上，ln端子上的电压与一次系统的三倍零序电压成正比，即三相五柱式电压互感器y0/y0/开口三角形接线电压互感器的变比为ux/√3:100/√3:100v注：计量电压配置单独二次线圈，220kv及以上站，按照《国家电网公司十八项电网重大反事故措施》两套主保护的电压回路宜分别接入电压互感器的不同二次绕组，220kv及以上电压等级pt保护应配置两套二次线圈。
图中就不再画出。
3.继电器室电压回路接线方式按照《国家电网公司十八项电网重大反事故措施》开关场电压互感器二次的四根引入线和电压互感器开口三角绕组的两根引入线均应使用各自独立的电缆。
公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。
己在控制室一点接地的电压互感器二次线圈，宜在开关场将二次线圈中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应大于30·imax伏（imax为电网接地故障时通过变电站的可能最大接地电流有效值，单位为ka）。
变电运行中二次回路运行异常原因及处理措施发布时间：2023-03-24T03:05:10.741Z 来源：《科技潮》2022年36期作者：黄涛徐小明蒋高峰[导读] 当变电站出现故障后，使得对于整个变电站的继电保护的断路器不能够进行跳闸断路的动作，即是继电保护的失效，其专业术语称为保护拒动。
贵州电网有限责任公司铜仁供电局贵州铜仁 554300摘要：二次回路系统属于保护一次设备的电气回路系统，由二次设备连接后构成，这些设备主要是隔离开关回路、短路器以及操作电源回路等等，复杂性是其主要特征。
这种系统在运行过程中，容易在各种因素的影响下出现异常和故障。
因此对变电运行中二次回路运行异常原因及处理措施进行研究，具有十分重要的意义。
关键词：变电运行；二次回路；运行异常；处理措施1变电运行中二次回路运行异常原因1.1变电站继电装置异常的原因当变电站出现故障后，使得对于整个变电站的继电保护的断路器不能够进行跳闸断路的动作，即是继电保护的失效，其专业术语称为保护拒动。
对于变电站保护拒动的原因来说，其主要原因有：保护线路不通、继电器出现故障、继电器电流互感变比的选择不当、继电器调试值和保护的整定值出现错误，使得变电站出现问题时继电保护不能够启动，同时，还可能由于直流系统的多点接地，把继电器的线圈短路。
变电站保护装置发生误动，首先可能是由于变电站系统的多点直流接地，使得中间出口继电器出现跳闸。
其次是在继电器运行中的保护值的变化，使得继电保护失去了其选择性。
最后是继电器保护的接线出现错误，或者接线的极性出现相反。
最后是继电器的保护的整定值的调试的不正确，例如其保护定值过小，而其负载量却很大。
而对于变电站中双回路供电的线路来说，如果其中一条线路出现故障，而另一条线路正常的运行，并且其保护装置没有按照规定要求改大定值，就会导致继电器出现误跳闸。
1.2变电站自动装置异常的原因首先是因自动装置无需人工进行操作，自动装置的各项功能都可以提前进行设置。
变电站二次回路常见异常处理异常现象在变电运行中，二次回路的异常现象比较常见。
这些异常现象可能是由于线路故障或设备损坏导致的。
以下是常见的二次回路异常现象：1. 母线电压不平衡在绕组开断器正常状态下，如果母线电压不平衡超过5%，说明存在异常。
这种情况通常是由于接地问题、接触不良、负载变化或元件损坏等原因导致的。
2. 输变电设备频繁跳闸如果变电设备在运行过程中频繁跳闸，那么可能是二次回路存在问题。
常见原因是二次回路元件损坏、线路短路或接触不良、设备过载等。
3. 计量设备读数异常二次回路中的计量设备往往是反应变电站运行状况的关键指标。
如果计量设备读数异常，那么很有可能二次回路存在故障。
例如，计量变压器的输出电压不符合标准要求，或者相位报警、漏电等。
4. 保护动作保护装置通常设置在二次回路中，以确保系统的安全运行。
如果保护装置频繁动作，那么说明二次回路存在故障。
常见原因是元件损坏或接触不良、线路短路等。
异常处理出现二次回路异常时，需要进行及时的处理，确保系统的安全稳定运行。
以下是常见的异常处理方法：1. 排查接地问题接地问题往往是母线电压不平衡的主要原因。
如果存在接地问题，需要立即排查。
通常需要检查绝缘状况，确保设备与地之间的电阻在合理范围内。
2. 排查接触不良问题接触不良往往是二次回路中的常见问题。
如果出现异常现象，需要首先检查连接处。
如果发现接触不良，需要及时清理或更换连接件。
3. 检查元件损坏问题二次回路中的元件损坏往往是频繁跳闸、保护动作等现象的主要原因。
如果发现元件损坏，需要及时更换。
4. 排查线路短路问题线路短路往往是保护装置频繁动作的主要原因。
如果发现线路短路，需要及时排查，确保正常运行。
5. 检查设备过载问题过载情况往往是设备频繁跳闸的主要原因。
需要检查负载情况，以确保设备正常运行。
总结二次回路的异常现象多种多样，需要及时处理，以确保变电站的安全稳定运行。
常见的异常处理方法包括排查接地问题、排查接触不良问题、检查元件损坏问题、排查线路短路问题和检查设备过载问题等。
117科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 动力与电气工程电压互感器(PT,potential transformer)是电力系统中一、二次电气回路间必要的连接设备,其可靠程度对电力系统的稳定、安全运行起着至关重要作用。
当前,电压互感器的继电保护、电压测量等通常应用的事电容分压或电磁式。
伴随着数字化变电站成为变电站技术发展的主流,早期互感器二次输出或100V的电压信号已不能适应技术发展的趋势,当前的电子式电压互感器主要是几伏左右电压。
基于这一背景,本文对电压互感器二次回路短路问题进行了简要分析和讨论,这一研究对于计算机测控、电子技术的发展具有一定的意义。
P T 二次回路短路故障的分析①宋海煜 张英(甘肃电投河西水电开发有限责任公司 甘肃张掖 734000)摘 要:随着数字化变电站成为变电站技术发展的主流,早期电压互感器二次输出或100V的电压信号已不能适应当前技术发展的趋势,主流的电子式电压互感器主要是几伏左右电压。
本文对电压互感器二次回路短路故障问题进行了简要分析和讨论,给出了故障问题的处理常用方法,提出了结合最新的一些科学处理方法是二次回路短路处理的有效方式,这一研究对于计算机测控、电子技术的发展具有一定的意义。
关键词:电压互感器 二次回路短路 故障处理中图分类号:T M 7文献标识码:A 文章编号:1672-3791(2012)09(b)-0117-01①作者简介:宋海煜(1984,11,23-),男,甘肃武威人,现居:甘肃张掖,助理工程师,水轮发电机组值班员高级工,从事水电运行9年, 担任运行值长3年,现就职于甘肃电投河西水电开发有限责任公司。
张英(1985，11，15-),女,甘肃文县人,现居:甘肃张掖,助理工程师,水轮发电机组值班员高级工,从事水电运行8年,担任 运行值班员4年,现就职于甘肃电投河西水电开发有限责任公司。
变电运行中二次回路运行异常原因及处理措施摘要：二次回路系统主要包含了断路器和隔离开关回路、继电保护回路以及测量回路等方面的内容，是由二次设备相互连接构成的一次设备，能够直接完成控制、监测、保护以及调节的电气回路系统，属于变电站中最为复杂的系统之一。
这一系统的接电难度大，并且结构复杂，在运行过程中很容易出现故障，从而对电网的正常运行产生影响。
因此，相关电力人员需要对变电运行过程中二次回路异常原因进行分析，并且加以处理，以此来有效确保电网的安全、可靠运行。
鉴于此，本文就变电运行中二次回路运行异常原因及处理措施展开探讨，以期为相关工作起到参考作用。
关键词：变电站；变电运行；二次回路；运行异常；处理措施1.变电运行中二次回路运行异常原因1.1继电保护装置异常电磁继电设备在变电运行的过程中主要发挥着保护电网的作用，一旦该设备出现故障，就无法将电网的功能充分发挥出来，并且，电磁继电器故障就会伴随保护拒动现象的出现。
导致保护拒动现象出现的主要原因有以下几个方面：（1）继电器工作异常；（2）在选用电流互感器的时候出现的失误；（3）系统的保护回路受损。
除了上述原因之外，还很有可能是系统中的保护装置出现了问题，导致这种问题出现的主要原因来自以下几个方面：（1）继电器的保护定值出现了差错，致使继电器失去了保护功能；（2）接地的时候有多个点，致使出口位置上的装置出现了继电器励磁现象。
影响继电器正常运行的关键是接线位置不正确，或者线路受阻以及调试工作缺乏准确性等，这些原因都会失去保护功能，最终在继电器中出现异常现象[1]。
1.2自动装置异常原因导致系统自动装置发生异常的主要原因来自多个方面，主要将其概括为以下几点：（1）自动装置中的自动功能混乱，主要是因为处理装置中的重合闸没有电源。
（2）自动装置缺乏稳定性，主要是由于装置中的基础部分出现了异常现象。
（3）无法将自动装置的功能发挥出来，主要是系统的充电回路出现了异常，致使电力供应缺乏稳定性。
变电运行中二次回路运行异常原因分析及故障处理摘要：电网运行与维护已经成为电力供应保障的重要内容。
但是在进行电力供应当中，回路运行是最容易出现问题的部分。
研究变电运行过程中，二次回路的异常故障原因以及相应的处理方法。
关键词：变电运行；二次回路；故障排除前言变电站二次回路运行异常会造成变电站无法正常发挥其功能，影响人们的生活质量以及社会和谐。
变电站二次回路运行异常多种多样，需要对不同异常进行有效分类检测，并及时消除各种异常带来的不良影响，恢复变电站运行。
在进行电力转换的过程中，变电站二次回路系统不仅仅结构复杂，而且接电的难度同样较大。
除此之外，回路系统的另一重要问题就是运行环境的不稳定性。
运行环境对于整个系统的运行都有着非常重要的影响，一旦环境发生变化、不够稳定，就很容易引起回路系统的故障，进而影响到整个变电站的正常工作，使电力的供应出现问题。
1变电运行过程中二次回路运行异常导致的原因探讨1.1继电保护装置出现异常变电运行过程中所设置的保护装置就是电磁继电器设备。
电磁继电设备最主要的作用就是为电网提供防护，防止运行电量的骤增而引起事故。
继电保护装置出现异常，就会产生保护拒动。
所谓的保护拒动，指的是变电站一旦出现故障无法正常工作运行，继电保护装置就会失去原有的作用，无法进行跳闸断路来保护整个电力系统。
出现保护拒动这一状况的主要原因，一是继电器自身发生了异常而产生故障；二是整个电力运转系统的保护回路如果存在问题，同样会导致继电保护失去作用。
1.2变电站自动装置异常1）自动设置的相关数值设定出现紊乱，自动化功能发生故障，就会对电力运行系统造成很大的破坏。
出现这种情况，主要的原因在于处理装置中的重合闸的电源没有被接通。
另外，自动化装置的基础部分如果出现异常，使这一自动化的装置没有足够的稳定性，很容易发生故障。
2）自动化装置的系统内如果充电回路存在问题，就会导致其中的功能无法正常发挥，从而电力的供应不够充足；装置中重合闸的连接片如果在接触时出现故障异常，或者是其中的辅助点不能够准确接触，合闸存在损伤，同样会导致自动化装置的异常和故障，使供电系统无法正常运转。
变电运行中二次回路运行异常原因及故障处理技术摘要：在变电站二次回路运行过程，其主要呈现系统庞大和接线复杂等特点，此类内容均会对二次回路运行造成不利影响，最终造成电力系统出现故障。
结合系统运行实践情况来看，当二次回路出现异常情况时，其主要表现为：直流回路的接地故障、电流互感器发生极性问题等，最终影响变电运行。
因此，对变电站二次回路运行异常原因及其故障处理技术进行深入研究，有利于确保变电站安全、稳定运行。
关键词：变电运行；二次回路；异常原因；故障处理一、变电站二次回路运行中常见异常和原因（一）指示仪表故障对于二次回路系统来讲，为了对技术参数进行有效反馈，通常会选择指示仪表作为重要仪器，如果仪器出现故障，技术人员、值班人员则无法判断电力系统的实际情况，最终出现不同程度运行问题。
当仪表缺少指示时，其主要原因包括以下几点：首先，二次回路系统发生短路、断路情况；其次，接头位置出现松动，从而造成接触不良；再次，在指示仪表内熔断器装置，一旦出现故障会随之失去其原有作用；最后，表针的破坏，同样会影响仪器正常转动。
（二）继电保护装置在变电运行过程，电磁型继电装置属于重要设备之一，主要是对电网予以保护，如果设备出现故障问题，则会直接影响其正常功效，最终无法进行线路有效保护，设备也会随之发生故障，如保护拒动等问题。
当出现拒动异常时，其具体原因为：继电器的异常；电力系统整个保护回路存在漏洞；对电流互感器进行选择时，普遍缺少科学性等。
当二次回路运行出现保护装置误动状况时，其主要表现以下两点：一方面，接地位置出现较多点，使继电器装置的出口位置出现励磁动作。
另一方面，继电器保护定值出现偏差，导致继电器无法发挥自身保护作用，当其缺少保护功能时，多数是由于接地位置缺少合理性、保护定值频繁调试等原因造成，最终发生继电器的异常。
（三）中央信号装置对于二次回路系统而言，中央信号装置作为主要构成部分，具有系统异常自动报警的功能，然而，该系统仅能在系统故障时做出反馈，从而提醒值班人员故障问题，要求值班人员认真做好相关问题处理工作。
变电站PT二次回路运行问题分析及对策
近年来交流二次电压回路出现的问题，导致开封公司主变和线路保护装置不正确动作的事件时有发生，并常常伴有大面积停电事故，严重危害了电网的安全运行，是继电保护工作中的一个薄弱环节。
为提高电网安全稳定的水平，本文以二次电压回路的异常事件为例，分析交流二次电压回路暴露的问题并提出对策，希望能引起各级保护人员、运行人员的注意。
1.PT的主要用途
(1)将二次回路与高压的一次回路隔离开。
(2)不论其一次额定电压的大小如何，都可得到标准的二次电压。
２．PT的接线方式
电力系统的PT接线一般有星形接线、不完全三角形接线、开口三角接线三种方式，但在我局的变电站中，为了取得开口电压而普遍采用开口三角接线即采用单相PT组合或直接用三相五柱式PT。
PT一次线圈接成星形，二次主线圈接成星形，辅助线圈接成开口三角形。
如图1，负荷分别接在AN、BN、CN和开口LN端子上，LN端子上的电压与一次系统的三倍零序电压成正比，即
三相五柱式电压互感器Y0/Y0/开口三角形接线电压互感器的变比为UX/√3:100/√3:100V
注：计量电压配置单独二次线圈，220KV及以上站，按照《国家电网公司十八项电网重大反事故措施》两套主保护的电压回路宜分别接入电压互感器的不同二次绕组，220KV及以上电压等级PT保护应配置两套二次线圈。
图中就不再画出。
3.继电器室电压回路接线方式
按照《国家电网公司十八项电网重大反事故措施》开关场电压互感器二次的四根引入线和电压互感器开口三角绕组的两根引入线均应使用各自独立的电缆。
公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。
己在控制室一点接地的电压互感器二次线圈，宜在开关场将二次线圈中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应大于30·Imax伏（Imax为电网接地故障时通过变电站的可能最大接地电流有效值，单位为kA）。
应定期检查放电间隙或氧化锌阀片，防止造成电压二次回路多点接地的现象。
下面以简单的单母分段方式简要介绍下继电器室二次接线方式：
经电压切换装置切换后保护用电压接入屏顶小母线，计量用电压接入计量电压切换屏或辅助继电器屏，进行电压切换后接入计量专用表计。
所有电压等级电压互感器二次N点在继电器室汇集一点接地。
4.电压二次回路运行问题分析
4.1开口三角电压异常
4.1.1某变电站在综自改造时二次开口三角形侧接线错误，三角形线圈不是首尾相连的话，aD和CW二线间电压的变化情况分析：三只单相电压互感器组成的Y0/Y0/开口三角形的分析相同，即正常情况下aD和CW二线间电压为零，而当一相线圈或两相线圈接反时，aD和CW二线间电压为每相电压的二倍，这会导致辅助绕组上的零序电压保护误动，如变压器零序过压保护。
4.1.2某变电开口三角电压短路，造成某220KV线路区外故障动作。
4.1.3某变电站10KVPT，开口三角二次回路L,N都接地，当10KV线路发生接地故障时，造成10KVPT二次线圈烧毁。
4.1.4某站开口三角L,N接反造成某220KV线路区外故障动作。
改进方法：
（1）投运前应按照保护检验规程对PT二次回路进行加压检验，严防PT二次反送电；断开与运行中电压二次回路之间的联系，严防对运行中正常电压回路的影响。
（2）PT加入运行前，应先退出相关零序保护的压板，待测量正确后投入相关保护压板。
特别说明：一般三次线圈不平衡电压应大于0．2V，即3UO应大于0．2V。
如果3UO小于0．2V应务必注意，必须从保护盘、公用信号屏到场地电压端子箱以及切换回路的各个环节，包括隔离开关辅助接点、重点继电器和切换继电器都要进行测量检查，来确保三次线圈回路接触良好。
不要认为正常3UO越小越好，小于0．2V就有可能是不正常了。
也可以对比同一电压等级PT 开口三角回路电流，用小电流卡钳测开口三角回路电流，如相差较大应重点检查相关回路。
（3）保证零序功率方向保护正确接线，即L取A头，N取C尾，对于零序功率方向极性的检查，最根本的办法是查清电压及电流互感器的极性，所有从互感器端子到继电保护屏的联线和屏上零序方向继电器的极性，均应带负荷检查后作出综合的正确判断。
4.2变电站多次PT断线告警问题分析
4.2.1交流二次电压回路自动小开关断开，往往是由于电压二次回路过负荷
和短路造成的PT断线。
4.2.2电压切换回路故障，主要是隔离开关辅助接点检修维护不到位和切换继电器等的直流电源回路存在问题造成的PT断线。
4.2.3保护装置自身质量问题造成的PT断线，如焊接不良，内部敷线错误等。
4.2.4小母线等二次回路线接触不良，如小母线未紧固，焊接不良等。
改进方法：（1）对于电压切换回路，每年必须对隔离开关辅助接点、切换继电器等进行检查，重点在接触部分，要保证接触良好。
尤其是隔离开关辅助接点接触不良的现象频频发生，对一次维护人员应有明确的规定。
二次电压回路容易出问题的一个很重要的原因，就是忽视了它的定期检查和要求，因此必须对此有明确的规定。
建议随一次设备状态检修开展二次回路状态检修。
（2）取消变电站屏顶小母线，使用电压切换分电屏，对继电器室内保护设备所用电压采取辐射状安装，降低安装难度。
注：采用电压分电屏的优点：
（1）回路简单清晰，便于维护及故障查找,维护人员已不需要在继电器室内登高作业。
（2）减少工作维护量，原有的小母线尤其是屏间跳线等大多用的是接线线鼻，施工比较麻烦，另小母线均为单母线如若小母线中间任何一个环节出现问题(螺丝未拧紧或接触不良等)都会对后面的屏柜造成失压的事故。
（3）能及时反映出故障支路便于维护处缺。
（4）为今后开展二次设备的状态检修提供必要保证。
【参考文献】
［１］国家电网公司十八项电网重大反事故措施.
［２］国家电网公司继电保护培训教材, 国家电力调度通信中心编著.。
