下载文档原格式
1)凝固速度对铸件凝固组织、性能与凝固缺陷的产生有重要影响,试分析可以通过哪些工艺措施来改变或控制凝固速度？解：①改变铸件的浇注温度、浇铸方式与浇铸速度；②选用适当的铸型材料和起始（预热）温度；③在铸型中适当布置冷铁、冒口与浇口；④在铸型型腔内表面涂敷适当厚度与性能的涂料。
2)影响铸件凝固方式的因素有哪些？答：（1）金属本身的凝固特点（凝固温度范围）：金属或合金的成分，液相线与固相线的凝固动态曲线；（2）外界条件：决定凝固体的断面温度分布的因素。
3液体的粘度：粘度越大，表示液体越粘稠，4 液体层间的内摩擦力越大，相对运动也越困难，原子无法迁移排成晶体。
2 ）液体的冷却速度：冷却速度越大，阻止金属材料中原子的迁移。
（1）合金凝固温度范围的影响合金的液相线和固相交叉在一起，或间距很小，则金属趋于逐层凝固；如两条相线之间的距离很大，则趋于糊状凝固；如两条相线间距离较小，则趋于中间凝固方式。
（2）铸件温度梯度的影响增大温度梯度，可以使合金的凝固方式向逐层凝固转化；反之，铸件的凝固方式向糊状凝固转化。

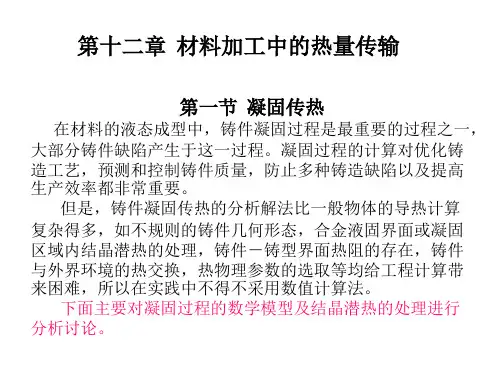

3)何为凝固动态曲线？有何意义？答：（1）凝固动态曲线：根据凝固体断面上实际测得的温度随时间变化曲线上（T-t），在同一时间坐标下，制作凝固体断面上不同位置与时间框图，将实际测得的（T-t）曲线上确定的温度点投影到凝固体断面上不同位置与时间的框图中，把不同时间、不同位置的同一温度点（液相温度、固相温度）连接起来，即得到金属凝固动态曲线；即在凝固体断面上，不同时间、不同位置达到同一温度的连线。
（2）动态曲线意义：凝固动态曲线用于判断金属在凝固过程中两相区（凝固区）的宽窄；由两相区（凝固区）的宽窄判断凝固断面的凝固方式。
4)凝固方式分为几种？对铸件质量有何影响？答：（1）凝固方式分为逐层凝固方式、体积凝固方式、中间凝固方式三种；（2）对铸件质量的影响：○1.逐层凝固方式：流动性能好，容易获得健全的凝固体；液体补缩好，凝固体的组织致密，形成集中缩孔的倾向大；热裂倾向小；气孔倾向小，应力大，宏观偏析严重；○2.体积凝固方式：流动性能不好，不容易获得健全的凝固体；液体补缩不好，凝固体的组织不致密，形成集中缩孔的倾向小；热裂倾向大，气孔倾向大；应力小，宏观偏析不严重；○3.中间凝固方式：介于逐层凝固与体积凝固方式二者之间。

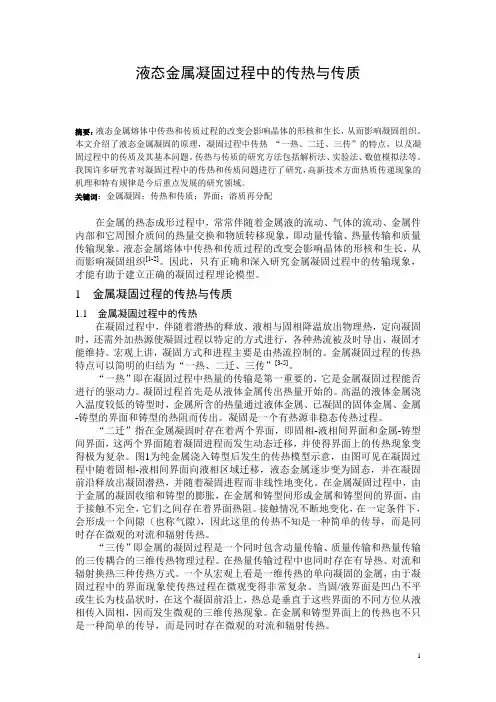

液态金属凝固过程中的传热与传质摘要：液态金属熔体中传热和传质过程的改变会影响晶体的形核和生长，从而影响凝固组织。
本文介绍了液态金属凝固的原理，凝固过程中传热“一热、二迁、三传”的特点，以及凝固过程中的传质及其基本问题。
传热与传质的研究方法包括解析法、实验法、数值模拟法等。
我国许多研究者对凝固过程中的传热和传质问题进行了研究，高新技术方面热质传递现象的机理和特有规律是今后重点发展的研究领域。
关键词：金属凝固；传热和传质；界面；溶质再分配在金属的热态成形过程中，常常伴随着金属液的流动、气体的流动、金属件内部和它周围介质间的热量交换和物质转移现象，即动量传输、热量传输和质量传输现象。
液态金属熔体中传热和传质过程的改变会影响晶体的形核和生长，从而影响凝固组织[1-2]。
因此，只有正确和深入研究金属凝固过程中的传输现象，才能有助于建立正确的凝固过程理论模型。
1 金属凝固过程的传热与传质1.1 金属凝固过程中的传热在凝固过程中，伴随着潜热的释放、液相与固相降温放出物理热，定向凝固时，还需外加热源使凝固过程以特定的方式进行，各种热流被及时导出，凝固才能维持。
宏观上讲，凝固方式和进程主要是由热流控制的。
金属凝固过程的传热特点可以简明的归结为“一热、二迁、三传”[3-5]。
“一热”即在凝固过程中热量的传输是第一重要的，它是金属凝固过程能否进行的驱动力。
凝固过程首先是从液体金属传出热量开始的。
高温的液体金属浇入温度较低的铸型时，金属所含的热量通过液体金属、已凝固的固体金属、金属-铸型的界面和铸型的热阻而传出。
凝固是一个有热源非稳态传热过程。
“二迁”指在金属凝固时存在着两个界面，即固相-液相间界面和金属-铸型间界面，这两个界面随着凝固进程而发生动态迁移，并使得界面上的传热现象变得极为复杂。
图1为纯金属浇入铸型后发生的传热模型示意，由图可见在凝固过程中随着固相-液相间界面向液相区域迁移，液态金属逐步变为固态，并在凝固前沿释放出凝固潜热，并随着凝固进程而非线性地变化。
金属凝固原理复习大纲绪论1、凝固定义宏观上：物质从液态转变成固态的过程.微观上：激烈运动的液体原子回复到规则排列的过程。
2、液态金属凝固的实质:原子由近程有序状态过渡为长程有序状态的过程液态金属的结构特征:“近程有序”、“远程无序”组成:液态金属是由游动的原子团、空穴或裂纹构成3、液态金属的性质：粘度和表面张力粘度的物理意义：单位接触面积，单位速度梯度下两层液体间的内摩擦力粘度的本质上是原子间的结合力影响液体金属粘度的主要因素是：化学成分、温度和夹杂物表面张力的物理意义：作用于表面单位长度上与表面相切的力,单位N/m影响液体金属表面张力的主要因素是:熔点、温度和溶质元素。
取决于质点间的作用力4、液体结构的特性：近程有序和远程无序晶体：凡是原子在空间呈规则的周期性重复排列的物质称为晶体。
单晶体：在晶体中所有原子排列位向相同者称为单晶体多晶体：大多数金属通常是由位向不同的小单晶（晶粒）组成，属于多晶体。
吸附是液体或气体中某种物质在相界面上产生浓度增高或降低的现象。
金属从液态过渡为固体晶态的转变称为一次结晶金属从一种固态过渡为另一种固体晶态的转变称为二次结晶当向溶液中加入某种溶质后,使溶液表面自由能降低，并且表面层溶质的浓度大于溶液内部深度，则称该溶质为表面活性物质（或表面活性剂），这样的吸附称为正吸附.反之，如果加入溶质后，使溶液的表面自由能升高,并且表面层的溶质浓度小于液体内部的浓度，则称该溶质为非表面活性物质（或非表面活性剂），这样的吸附为负吸附第一章凝固过程的传热1、凝固过程的传热特点：“一热、二迁、三传”“一热”指热量的传输是第一重要；“二迁”指存在两个界面，即固－液相间界面和金属－铸型间界面。
“三传”指动量传输、质量传输和热量传输的三传耦合的三维热物理过程。
2、金属型特点：具有很高的导热性能；非金属型铸造特点：与金属相比具有非常小热导率，故凝固速度主要取决于铸型的传热性能。
铸型外表面温度变化不大,故可把铸型看成是半无限厚的。
本章要点:主要讨论凝固过程的液体金属流动和金属的凝固传热特点固传热特点，，包括包括：：4 凝固过程的液体金属流动和传热1(1) 枝晶间金属流动的速度方程枝晶间金属流动的速度方程；；(2) 铸锭凝固传热的微分方程及由此确定影响传热的主要因素传热的主要因素。
(3) 三种凝固方式(顺序凝固顺序凝固、、同时凝固同时凝固、、中间凝固)的区别及对应的控制方法在浇筑和凝固过程中在浇筑和凝固过程中，，液体金属时刻在流动 包括对流和枝晶间的黏性流动液体金属流动是一种动量传输过程液体金属流动是一种动量传输过程，，是铸锭成型是铸锭成型、、传热传热、、传质的必要条件浇筑和凝固过程中的特性1 凝固过程液体金属的流动是一种动量传输过程是一种动量传输过程。
浇注时流柱冲击引起的动量对流动量对流。
金属液内温度和浓度不均引起的1.1 液体金属的对流对流成因：3自然对流自然对流。
电磁场或机械搅拌及振动引起的强制对流。
对于连续铸锭对于连续铸锭，，由于浇注和凝固同时进行由于浇注和凝固同时进行，，动量对流会连续不断地影响金属液的凝固过程属液的凝固过程，，如不采取适当措施均布液流不采取适当措施均布液流，，过热金属液就会冲入液穴的下部。
动量对流强烈时动量对流强烈时，，易卷入大量气体易卷入大量气体，，增加金属的二次氧化增加金属的二次氧化，，不利于夹渣的上浮，应尽量避免应尽量避免。
立式半连续铸锭过程中立式半连续铸锭过程中，，在金属液面下垂直导入液流时在金属液面下垂直导入液流时，，其落点周围会形成一个循环流动的区域成一个循环流动的区域，，称为涡流区。
特征是在落点中心产生向下的流股的流股，，在落点周围则引起一向上的流股的流股，，从而造成上下循环的轴向循环对流。
流注冲击引起的对流4影响流注穿透深度因素影响流注穿透深度因素：： 浇筑速度 浇筑温度流注在液穴中的穿透深度：沿液穴轴向对流往下延伸的距离 流注落下高度 结晶器尺寸注管直径流注穿透深度随其下落高度的增加而减小流注下落高度增加，其散乱程度增大，卷入的气体多，气泡浮力对流注的阻碍作用增强浇筑速度增大浇筑速度增大，，流注穿透深度增加结晶器断面尺寸减小结晶器断面尺寸减小，，气泡上浮区域减小气泡上浮区域减小，，存留在流注点下方气泡数量相应增加量相应增加，，对流注阻碍作用增强对流注阻碍作用增强，，流注穿透深度减小结晶器断面尺寸减小结晶器断面尺寸减小，，流注落点周围的涡流增强流注落点周围的涡流增强，，流注轴向速度降低流注轴向速度降低，，穿透深度减小6轴向循环对流轴向循环对流，，还会引起结晶器内金属液面产生水平对流，其方向决定着夹渣的聚集地点其方向决定着夹渣的聚集地点。
