【材料成型原理--铸造】第4章 液态金属凝固过程中的传热与传质

液态金属凝固过程中的传热与传质摘要：液态金属熔体中传热和传质过程的改变会影响晶体的形核和生长，从而影响凝固组织。

本文介绍了液态金属凝固的原理，凝固过程中传热“一热、二迁、三传”的特点，以及凝固过程中的传质及其基本问题。

传热与传质的研究方法包括解析法、实验法、数值模拟法等。

我国许多研究者对凝固过程中的传热和传质问题进行了研究，高新技术方面热质传递现象的机理和特有规律是今后重点发展的研究领域。

关键词：金属凝固；传热和传质；界面；溶质再分配在金属的热态成形过程中，常常伴随着金属液的流动、气体的流动、金属件内部和它周围介质间的热量交换和物质转移现象，即动量传输、热量传输和质量传输现象。

液态金属熔体中传热和传质过程的改变会影响晶体的形核和生长，从而影响凝固组织[1-2]。

因此，只有正确和深入研究金属凝固过程中的传输现象，才能有助于建立正确的凝固过程理论模型。

1 金属凝固过程的传热与传质1.1 金属凝固过程中的传热在凝固过程中，伴随着潜热的释放、液相与固相降温放出物理热，定向凝固时，还需外加热源使凝固过程以特定的方式进行，各种热流被及时导出，凝固才能维持。

宏观上讲，凝固方式和进程主要是由热流控制的。

金属凝固过程的传热特点可以简明的归结为“一热、二迁、三传”[3-5]。

“一热”即在凝固过程中热量的传输是第一重要的，它是金属凝固过程能否进行的驱动力。

凝固过程首先是从液体金属传出热量开始的。

高温的液体金属浇入温度较低的铸型时，金属所含的热量通过液体金属、已凝固的固体金属、金属-铸型的界面和铸型的热阻而传出。

凝固是一个有热源非稳态传热过程。

“二迁”指在金属凝固时存在着两个界面，即固相-液相间界面和金属-铸型间界面，这两个界面随着凝固进程而发生动态迁移，并使得界面上的传热现象变得极为复杂。

图1为纯金属浇入铸型后发生的传热模型示意，由图可见在凝固过程中随着固相-液相间界面向液相区域迁移，液态金属逐步变为固态，并在凝固前沿释放出凝固潜热，并随着凝固进程而非线性地变化。

本章要点:主要讨论凝固过程的液体金属流动和金属的凝固传热特点固传热特点，，包括包括：：4 凝固过程的液体金属流动和传热1(1) 枝晶间金属流动的速度方程枝晶间金属流动的速度方程；；(2) 铸锭凝固传热的微分方程及由此确定影响传热的主要因素传热的主要因素。

(3) 三种凝固方式(顺序凝固顺序凝固、、同时凝固同时凝固、、中间凝固)的区别及对应的控制方法在浇筑和凝固过程中在浇筑和凝固过程中，，液体金属时刻在流动 包括对流和枝晶间的黏性流动液体金属流动是一种动量传输过程液体金属流动是一种动量传输过程，，是铸锭成型是铸锭成型、、传热传热、、传质的必要条件浇筑和凝固过程中的特性1 凝固过程液体金属的流动是一种动量传输过程是一种动量传输过程。

浇注时流柱冲击引起的动量对流动量对流。

金属液内温度和浓度不均引起的1.1 液体金属的对流对流成因：3自然对流自然对流。

电磁场或机械搅拌及振动引起的强制对流。

对于连续铸锭对于连续铸锭，，由于浇注和凝固同时进行由于浇注和凝固同时进行，，动量对流会连续不断地影响金属液的凝固过程属液的凝固过程，，如不采取适当措施均布液流不采取适当措施均布液流，，过热金属液就会冲入液穴的下部。

动量对流强烈时动量对流强烈时，，易卷入大量气体易卷入大量气体，，增加金属的二次氧化增加金属的二次氧化，，不利于夹渣的上浮，应尽量避免应尽量避免。

立式半连续铸锭过程中立式半连续铸锭过程中，，在金属液面下垂直导入液流时在金属液面下垂直导入液流时，，其落点周围会形成一个循环流动的区域成一个循环流动的区域，，称为涡流区。

特征是在落点中心产生向下的流股的流股，，在落点周围则引起一向上的流股的流股，，从而造成上下循环的轴向循环对流。

流注冲击引起的对流4影响流注穿透深度因素影响流注穿透深度因素：： 浇筑速度 浇筑温度流注在液穴中的穿透深度：沿液穴轴向对流往下延伸的距离 流注落下高度 结晶器尺寸注管直径流注穿透深度随其下落高度的增加而减小流注下落高度增加，其散乱程度增大，卷入的气体多，气泡浮力对流注的阻碍作用增强浇筑速度增大浇筑速度增大，，流注穿透深度增加结晶器断面尺寸减小结晶器断面尺寸减小，，气泡上浮区域减小气泡上浮区域减小，，存留在流注点下方气泡数量相应增加量相应增加，，对流注阻碍作用增强对流注阻碍作用增强，，流注穿透深度减小结晶器断面尺寸减小结晶器断面尺寸减小，，流注落点周围的涡流增强流注落点周围的涡流增强，，流注轴向速度降低流注轴向速度降低，，穿透深度减小6轴向循环对流轴向循环对流，，还会引起结晶器内金属液面产生水平对流，其方向决定着夹渣的聚集地点其方向决定着夹渣的聚集地点。

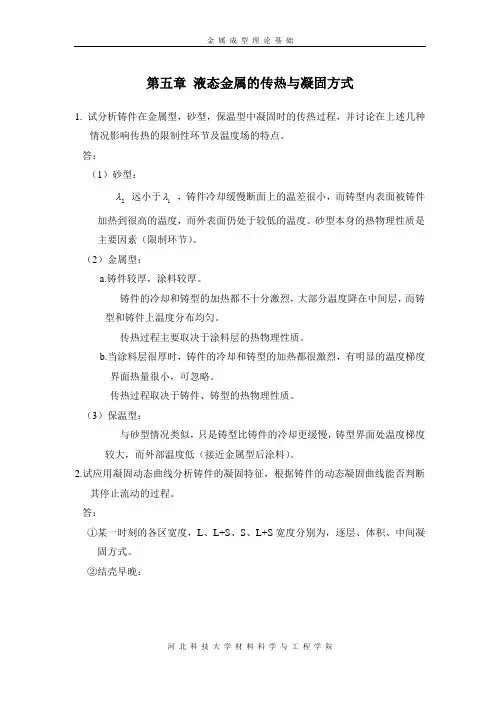

第五章 液态金属的传热与凝固方式1. 试分析铸件在金属型，砂型，保温型中凝固时的传热过程，并讨论在上述几种情况影响传热的限制性环节及温度场的特点。

答： （1）砂型：2λ 远小于1λ ，铸件冷却缓慢断面上的温差很小，而铸型内表面被铸件加热到很高的温度，而外表面仍处于较低的温度。

砂型本身的热物理性质是主要因素（限制环节）。

（2）金属型：a.铸件较厚，涂料较厚。

铸件的冷却和铸型的加热都不十分激烈，大部分温度降在中间层，而铸型和铸件上温度分布均匀。

传热过程主要取决于涂料层的热物理性质。

b.当涂料层很厚时，铸件的冷却和铸型的加热都很激烈，有明显的温度梯度界面热量很小，可忽略。

传热过程取决于铸件、铸型的热物理性质。

（3）保温型：与砂型情况类似，只是铸型比铸件的冷却更缓慢，铸型界面处温度梯度较大，而外部温度低（接近金属型后涂料）。

2.试应用凝固动态曲线分析铸件的凝固特征，根据铸件的动态凝固曲线能否判断其停止流动的过程。

答：①某一时刻的各区宽度，L 、L+S 、S 、L+S 宽度分别为，逐层、体积、中间凝固方式。

②结壳早晚：停止流动的过程：两线重合或垂直距离小，流动管道中晶体长大阻塞而停止流动。

两线垂直距离大，液体中析出晶体较多，连成网络而阻塞。

两线垂直中等，管道壁有一部分柱状晶，中心有等轴晶，使剩余的液体停止流动。

3. 试证明铁在熔点浇入铝制容器中，铝型内表明不会熔化。

已知：铁液熔点t 10=1539℃ λ1=23.26()k m w ⋅，k kg J C ⋅=9211，31kg 6900m =ρ铝液熔点660℃，λ2=23.26()k m w ⋅，k kg J C ⋅=9212，3kg6900m =ρ，t 20=20℃。

解：起始边界温度t F21202101b b t b t b t F ++=()()cc t p c b p c b 00F 2222111166064.642k 64.9152.174549.121572092732.1745427315399.121572.17459.12157<==+⨯++⨯=====λλ不会熔化。
