1206贴片灯珠参数摘要：1.1206 贴片灯珠概述2.1206 贴片灯珠参数列表3.参数详解3.1 长度与宽度3.2 厚度3.3 电流3.4 电压3.5 功率3.6 颜色3.7 发光效率3.8 视角3.9 工作温度与储存温度3.10 寿命正文：【1206 贴片灯珠概述】1206 贴片灯珠，又称1206LED 贴片灯珠，是一种采用贴片式封装的LED 灯珠。
它的尺寸为1.2mm×0.6mm，故名为1206。
这种灯珠具有体积小、重量轻、亮度高、能耗低等特点，广泛应用于各种照明产品和电子产品中。
【1206 贴片灯珠参数列表】以下是1206 贴片灯珠的主要参数：1.长度与宽度：1.2mm×0.6mm2.厚度：0.35mm3.电流：I=20mA~100mA4.电压：V=2.8V~3.4V5.功率：P=0.032W~0.12W6.颜色：红、橙、黄、绿、蓝、紫、白等7.发光效率：η=70~100lm/W8.视角：θ=15°~120°9.工作温度与储存温度：Ta=-40°C~+85°C，Ts=-40°C~+100°C10.寿命：L=50000h【参数详解】1.长度与宽度：1206 贴片灯珠的长度为1.2mm，宽度为0.6mm，这种小巧的尺寸使得它们非常适用于紧凑型设备和产品。
2.厚度：1206 贴片灯珠的厚度为0.35mm，同样体现了其轻薄的特点。
3.电流：电流范围为20mA 至100mA，根据实际应用需求，可以选择合适的电流值。
4.电压：电压范围为2.8V 至3.4V，这也是LED 灯珠的典型电压范围。
5.功率：功率范围为0.032W 至0.12W，这意味着1206 贴片灯珠具有较低的能耗。
6.颜色：1206 贴片灯珠有多种颜色可供选择，包括红、橙、黄、绿、蓝、紫、白等，适用于各种照明和显示需求。
7.发光效率：发光效率范围为70 至100lm/W，这使得1206 贴片灯珠具有较高的光效。
1206贴片led灯珠参数1206贴片LED灯珠参数一、外观描述1206贴片LED灯珠是一种常见的表面贴装技术（Surface Mount Technology，SMT）组件，封装尺寸为12mm × 6mm。
它采用了贴片式封装，外观呈长方形，非常适合于在电子产品中进行紧凑型设计和布局。
二、光电参数1. 发光颜色：1206贴片LED灯珠可提供多种发光颜色，包括红、绿、蓝、黄、橙、紫等，以满足不同应用需求。
2. 发光强度：1206贴片LED灯珠具有较高的发光强度，能够提供明亮的光照效果，使其适用于各种照明和指示应用。
3. 视角：1206贴片LED灯珠具有特定的视角范围，常见的视角有120度、140度等，这决定了其在不同方向上的光照范围。
4. 亮度等级：1206贴片LED灯珠可以根据亮度等级进行分类，例如高亮度（High Brightness）LED、超高亮度（Ultra-High Brightness）LED等，以满足不同的照明和显示需求。
三、电气参数1. 工作电压：1206贴片LED灯珠的工作电压通常为2.0V至3.4V 之间，具体取决于所选用的LED芯片和发光颜色。
2. 工作电流：1206贴片LED灯珠的工作电流也是根据所选用的LED芯片和发光颜色而定，一般为5mA至20mA之间。
3. 反向电压：1206贴片LED灯珠具有一定的反向电压抗性，可以承受一定程度的反向电压，以保证其正常工作。
4. 静态电流：1206贴片LED灯珠在工作时会有一定的静态电流流过，这是由于材料内部的载流子流动引起的。
四、环境参数1. 工作温度：1206贴片LED灯珠的工作温度范围通常在-40℃至+85℃之间，适用于各种环境条件下的应用。
2. 存储温度：1206贴片LED灯珠的存储温度范围也是-40℃至+85℃之间，以确保其长期保存的稳定性和可靠性。
3. 抗静电能力：1206贴片LED灯珠具有一定的抗静电能力，可以在一定程度上防止静电对其产生不良影响。
1206贴片发光管参数
1206贴片发光管是一种常用的贴片LED产品，其参数通常包
括以下几个方面：
1. 尺寸：1206代表了该发光管的尺寸，尺寸为长12mm、宽
6mm。
2. 峰值波长：发光管的峰值波长决定了其发出的光的颜色，常见的有红色（620-635nm）、黄色（585-595nm）、绿色
（515-530nm）、蓝色（465-475nm）等。
3. 亮度：亮度是发光管发出的光的强度，通常用cd/m²（nit）
或者mcd等单位来表示。
4. 角度：角度表示了光线的发散程度，通常用度（°）来表示，常见的有120°，140°等。
5. 工作电流：发光管的工作电流通常用mA（毫安）来表示，
不同颜色的发光管有不同的工作电流要求。
6. 工作电压：发光管的工作电压通常用V（伏）来表示，不同颜色的发光管有不同的工作电压要求。
7. 灯光衰减：发光管的灯光衰减率表示了其寿命和稳定性，通常用小时（h）来表示。
需要注意的是，以上参数仅为一般情况下的参考值，实际产品的参数可能会根据生产厂家和产品型号的不同而有所变化。
产品承认书产品名称：1206带透镜30度黄色贴片式发光二极管产品型号：XL-TD3216UYC客户名称：客户料号：承认日期：深圳市成兴光电子科技有限公司制定审核核准客户承认栏确认审核核准一、产品描述：●外观尺寸(L/W/H ): 3.2x 1.6x 1.96mm●颜色:高亮度黄色●胶体:透明胶体●EIA 规范标准包装●环保产品，符合ROHS 要求●适用于自动贴片机●适用于回流焊制程二、外形尺寸及建议焊盘尺寸：备注：1.2.单位公差:毫米（mm）：如无特别标注则为±0.10mC athode 推荐焊盘尺寸A node三、建议焊接温度曲线：有铅制程无铅制程四、最大绝对额定值（Ta=25℃）：参数符号最大额定值单位消耗功率Pd55mW最大脉冲电流(1/10占空比,0.1ms脉宽)I FP100mA正向直流工作电流I F25mA 反向电压V R5V 工作环境温度Topr-30°C~+85°C存储环境温度Tstg-40°C~+90°C焊接条件Tsol 回流焊:260°C,10s 手动焊:300°C,3s五、光电参数（Ta=25℃）：参数符号最小值代表值最大值单位测试条件光强IV160---240mcd IF=5mA 半光强视角2θ1/2---30---deg IF=5mA 主波长λD588---590nm IF=5mA 正向电压VF 1.9--- 2.1V IF=5mA 反向电流IR------1uA VR=5V 亮度分档:代码最小值最大值单位测试条件N2160240mcd IF=5mA电压分档:代码最小值最大值单位测试条件F3 1.9 2.1V IF=5mA波长分档:代码最小值最大值单位测试条件TY02588590nm IF=5mA六、光电参数代表值特征曲线：φ6七、标签标识：CAT：光强（mcd）HUE：波长（nm）REF：电压（V）误差范围a.Luminous Intensity:±15%b.HUE:±1nmc.Forward Voltage:±0.1V八、包装载带与圆盘尺寸：φ13.0AU ser Feed D irectionA A-A剖面图备注：1.单位:毫米（mm）2.公差：如无特别标注则为±0.15mm九、圆盘及载带卷出方向及空穴规格：尾端至少160mm盖带和空壳载带的组合开始端装有零件部分至少160mm盖带和至少160mm独立盖带或空壳载带的组合盖带与空壳载带的组合十、内包装及外包装：内标签圆盘干燥剂防潮防静电袋5cartons/box外标签抽真空、热封10bags/carton十一、信赖性实验：测试项目测试条件测试次数参考标准失效判定标准失效LED数量（PCS）防潮等级1.回流焊最高温度=260℃,10秒，2次回流焊；2.回流焊之前存储条件：30℃，相对湿度=70%，168H；-JEITAED-4701300301﹟10/22焊接信赖性（无铅回流焊）回流焊最高温度=245±5℃，5秒（无铅回流焊）-JEITAED-4701303303A﹟20/22冷热循环-40℃30分钟~25℃5分钟~100℃30分钟~25℃5分钟300个循环JESD22-A104﹟10/22冷热冲击-35℃15分钟转换时间3分钟85℃15分钟300个循环JESD22-A106﹟10/22高温存储Ta=100℃1000小时JESD22-A103﹟10/22低温存储Ta=-40℃1000小时JESD22-A119﹟10/22常温老化Ta=25℃IF=20mA1000小时JESD22-A108﹟10/22（2）失效标准标准﹟项目测试条件失效标准﹟1正向电压(V F)I F=20mA＞U.S.L*1.1光强（IV）I F=20mA＜L.S.L*0.7反向电流(I R)V R=5V＞U.S.L*2.0﹟2焊接可靠性/锡膏覆盖焊盘比例小于95%★U.S.L:规格上限L.S.L:规格下限十二、使用注意事项：◆使用：1.过高的温度会影响LED的亮度以及其他性能，所以为使LED有较好的性能表现，应将LED远离热源。

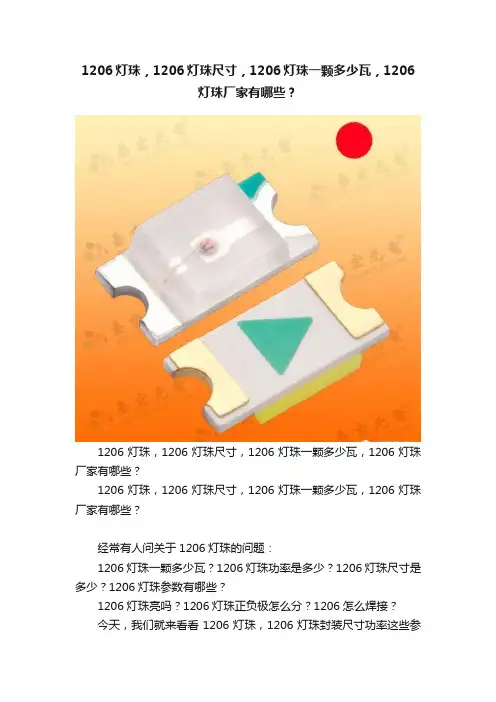

1206灯珠，1206灯珠尺寸，1206灯珠一颗多少瓦，1206灯珠厂家有哪些？1206灯珠，1206灯珠尺寸，1206灯珠一颗多少瓦，1206灯珠厂家有哪些？1206灯珠，1206灯珠尺寸，1206灯珠一颗多少瓦，1206灯珠厂家有哪些？经常有人问关于1206灯珠的问题：1206灯珠一颗多少瓦？1206灯珠功率是多少？1206灯珠尺寸是多少？1206灯珠参数有哪些？1206灯珠亮吗？1206灯珠正负极怎么分？1206怎么焊接？今天，我们就来看看1206灯珠，1206灯珠封装尺寸功率这些参数：首先，我们来看看1206灯珠一颗多少瓦？（1206灯珠功率）1206灯珠的功率是0.06w。
不管是1206白光，1206红光，1206橙光，1206黄光，1206翠绿，1206黄绿，1206蓝光、1206双色灯珠、1206三色、全彩灯珠等。
它的功率都是0.06w。
1206灯珠的封装型号有：单色1206灯珠系列，1206侧发单色系列，1206双色、三色、全彩系列、1206灯珠凸头系列，规格型号比较全。
1206灯珠的特点：1206贴片灯珠尺寸比0402灯珠，0603灯珠，0805灯珠体积稍大，散热性能更好。
1206灯珠的应用：1206灯珠系列主要应用在数码显示、车载汽车仪表、家用电器、电子消费、LED背光源、电子电器产品指示及应用、电脑板卡、手机数码配件、家用电器产品等。
1206灯珠尺寸：1206灯珠尺寸：3.2mmX1.6mmX0.8mm；（1206灯珠厚度有两种要供选择0.8mm/1.1mm,常规厚度0.8mm,如需1.1mm厚度请说明）1206单色灯珠尺寸图（单色系列尺寸）1206双色、三色全彩灯珠尺寸图（双色、三色全彩系列尺寸）1206侧发单色灯珠尺寸图（单色系列尺寸）1206凸头灯珠尺寸图（篇幅原因不一一列举）1206灯珠参数有哪些？1206灯珠单色参数：1206白光：暖白色温：2800-3200k ，白光（冷白光）：6000-9000K-18000K以上。
Customer:
·
Technical Data Sheet
PN: XGS-PB3216AG-02
For: IF=20mA
Contents
1.Features
2.Applications
3.Package dimensions
4.Absolute maximum rating
5.Electrical optical characteristics
6.BIN range
7.Package label
8.Soldering pad dimensions
9.Soldering conditions
10.Package tape specifications
11.T ypical electro-optical characteristics curves
12.Reliability test items and conditions
13.Cautions
14.Note
◆F eatures:
Compatible with automatic placement equipment
Compatible with reflow solder process
Low power consumption and wide viewing angle
This product doesn’t contain restriction Substance, comply ROHS standard.
◆A pplications:
Automotive and Telecommunication
Flat backlight for LCD ,switch and symbol in telephone and fax
General use for indicators
◆P ackage Dimensions:
Unit:mm
Electrodes: Ag Plating Toleranc e±0.1
◆A bsolute Maximum Rating （Ta=25℃）
* I FP condition: pulse width ≤1ms ,duty cycle ≤1/10
◆E lectrical Optical Characteristics（Ta=25℃）
Notes: 1.Tolerance of Luminous Intensity ±10%
2.Tolerance of Dominant Wavelength ±2nm
3.Tolerance of Forward Voltage ±0.05V
4.Luminous Intensity is measured by XGSLED’s equipment on bare chips
◆ S oldering Pad Dimensions:
◆ Soldering Condition (Maximum allowable soldering conditions)
Reflow soldering profile
<Pb-free solder>
Time
• Reflow soldering should not be done more than two times. • Do not stress its resin while soldering.
• After soldering,do not warp the circuit board.
T e m p e r a t u r e
◆Package Tape Specifications: (3000 pcs/Reel)
0 10 20 30 40 50
◆R eliability
(1)Test Items and Conditions
(2)C riteria of judging the damage
* U.S.L: Upper standard level L.S.L: Lower standard level
◆C autions
1、Package
When moisture is absorbed into the package it may vaporize and expand during soldering. There is a
possibility that this can cause exfoliation of the contacts and damage to the optical characteristics of the LEDs. So the moisture proof package is used to keep moisture to a minimum in the package.
2、Storage
Before opening the package: The LEDs should be kept at 5~30°C and 60%RH or less. The LEDs should be used within a year.
After opening the package: The LED must be used within 24 hours, else should be kept at 5~30℃
and 30% RH or less. The LEDs should be used within 7days after opening the package. If unused LEDs remain, they should be stored in moisture proof packages, recommended to return the LEDs to the original moisture proof bag and to reseal the moisture proof bag again.
If the LEDs have exceeded the storage time, baking treatment should be performed more than 24hours at 60±5°C.
3、Soldering Iron
Each terminal is to the tip of soldering iron temperature less than 300℃ for 3 seconds within once in
less than the soldering iron capacity 25 W.Leave two seconds and more internals, and do soldering of each terminal. Be careful because the damage of the product is often started at the time of the hand solder.
4、Repairing
Repairing should not be done after the LEDs have been soldered. When repairing is unavoidable, a double-head soldering iron should be used (as below figure). It should be confirmed beforehand whether the characteristics of the LEDs will or will not be damaged by repairing.
5、The LED electrode sections are comprised of a gold plated. The gold surface may be affected by environments which contain corrosive gases and so on. Please avoid conditions which may cause the LED to corrode or discolor. This corrosion or discoloration may cause difficulty during soldering operations. It is recommended that the User use the LEDs as soon as possible.
6、Please avoid rapid transitions in ambient temperature, especially in high humidity environments where condensation can occur.
◆Notes:
1、Above specification may be changed without notice. We will reserve authority on material change for above specification.
2 、When using this product, please observe the absolute maximum ratings and the instructions for the specification sheets. We assume no responsibility for any damage resulting from use of the product which does not comply with the instructions included in the specification sheets.。
