2835贴片灯珠、LED灯珠中文规格书(说明书下载)

深圳市拓展光电有限公司SHENZHEN DEVELOPMENT PHOTOELECTRIC CO., LTDSPECIFICATION Model: 2835UVA365L-003 Date: 2020/12/19NO:SZTZ-DS-UVA-004Par NO: F.28.00001承制方确认制作审核业务品质接受方确认工程制定工程审核采购品质版本修订日期文件修订内容备注A02020/12/19首次发行魏峰制作胡满意日期2020年12月19日核准魏峰日期2020年12月19日版本号A0受控日期2020年12月19日2835UVA365L-003DatasheetThe 2835LED light source is a high-performance energy-saving device that can handle high heat and high drive current.Small size,high strength,is the ideal choice of LED nail lamp,LED mosquito lamp,LED lamp,curing,etc.此款2835LED 光源是一种高性能节能器件，可以处理高热量和高驱动电流。

体积小、强度高，是LED 指甲灯、LED 蚊香灯、LED 灯、固化灯等的理想选择。

The Purple LED light source with peak wavelength ranging from 365nm to385nm.紫外LED 光源峰值波长为365nm ~385nm 。

This part has a foot print that is compatible to most of the same size LED in the market today.此器件的焊盘兼容当今市场上大部分相同大小的LED 。

FEATURES/特点◼Available in 365-375nm,and 375-385nm color有365-375nm 和375-385nm 两种颜色可供选择◼High luminous Intensity and high efficiency发光强度高，效率高◼Compatible with reflow soldering process兼容回流焊工艺◼Low thermal resistance/热阻低◼Long operation life/寿命长◼Wide viewing angle at 120°120°大发光角度◼Silicone encapsulation/硅胶封装◼Environmental friendly, RoHS compliance材质环保，符合RoHS 要求APPLICATIONS/应用◼Nail lamp/指甲灯◼Curing light/光固化◼Mosquito lamp/诱蚊灯◼LED bulb/LED 灯泡◼money detector/验钞◼The sterilization lamp/杀菌灯◼The stage lights/舞台灯光◼Clothing lights/服装灯光◼The scorpion lamp/蝎子灯Note: The information in this document is subject to change without notice.注：本文件中的信息如有变更，恕不另行通知。

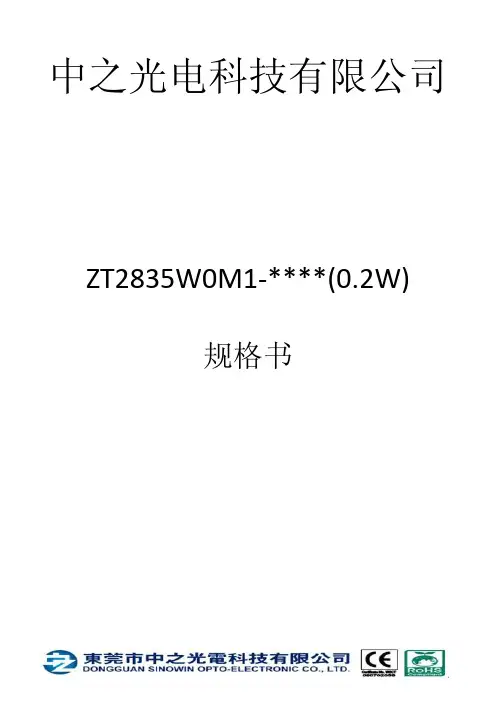

中之光电科技有限公司ZT2835W0M1-****(0.2W)规格书2.8mm Medium Power SMT Hyper White Top LED2.8 mm 中功率贴片反射盖灌注型超亮发光二极管Features 特征• Package Size ：2.8 (L) ×3.5(W) ×0.8 (T) mm封装尺寸： 2.8 (长) ×3.5 (宽) ×0.8 (厚) mm • Silicone Packed采用硅胶封装 •Super long life time超长寿命 •Anti UV 防紫外线•White colors are available in(1800K- 15000K) 可供白光(1800K- 15000K) •High CRI products高显色性产品•Wide viewing angle (2θ1/2=120°) 宽角度 (2θ1/2=120°)Applications 产品应用•Indoor lighting: Fluorescent lamp, tube •室内照明：日光灯管、灯条•Commercial illumination and displays: •商业照明显示：广告字、广告灯箱Advertising words, light box•LCD Backlighting •LCD 背光源 •Decorative lighting: light strip •装饰照明：柔性灯条 •Automotive interior auxiliary lighting•Other illumination and displays •其它照明和显示类OOF a Top View 顶视Side View 侧视OOPart No. Description产品型号说明Color Bin Limit色度代码;(at I F = 60 mA, T a = 25 O C )Color Bin色坐标常用BIN区(Common Bin)可选BIN区（Optional Bin）Typical Electro-Optical Characteristics Curves 典型光-电特性曲线图PACKAGE OUTLINE 外形尺寸 (Units: mm)Recommended Soldering 推荐焊接模式0.8Solder Pad一、PRECAUTONS IN USE LED/使用LED注意事项；LED Soldering condition/ LED焊接条件；1：烙铁焊接：烙铁最高30W尖端温度不超过300℃；焊接时不超过3秒；Manual soldering：iron Maximum 30W，iron bit temperature can not over 300 degree；soldering time should not be more than 3 seconds；Cleanout/清洗；当用化学品清洗LED胶体时须特别小心，因为有些化学品对胶体表面有损伤并引起褪色如三氯乙烯、丙酮，可用乙醇擦拭浸渍，时间在常温下不超过2分钟。

●Customer:T e c h n i c a l D a t a S h e e tTOP View White LED (2835)For:IF=60mAContents1. Features2. Applications3. Package outline dimension4. Absolute maximum ratings5. Electrical-optical characteristics6. Tapping specifications7. Package method8. BIN code description9. BIN range10. Reliability test items and conditions11. Precautions for use12. Hazard substance analysisCustomer confirm ApprovedbyIssuedby※Features:1. Package: 3.5*2.8*0.75mm (TOP view white LED)2. Emitted Color: White3. Mono-color type4. Soldering methods: All SMT assembly methods5. Comply ROHS standard.※Applications:1. LCD back light.2. Mobile phones: LCD,3. Status indicators: Consumer & industrialelectronics.4.General use.※→Package Outline Dimension:NOTES:1.All dimensions are in millimeters (inches).2.Tolerance is ±0.10mm unless otherwise specified.3.Specifications are subject to change without notice.※ Absolute Maximum Ratings(Ta=25℃)Parameter SymbolRatingUnit Power Dissipation Pd240mWForward CurrentI F 60 mAPeak Forward Current ＊1 I FP 240mA Reverse Voltage V R 5 V Operating Temperature Topr -30℃~85℃ - Storage Temperature Tstg -40℃~85℃ - Electrostatic dischargeESD2000V＊1 I FP condition: pulse of 1/10 duty and 0.1ms width.※ Electrical-optical characteristics(Ta=25℃)Parameter Symbol Min. Typ. Max. Unit ConditionForward Voltage Vf 3.0 3.4 V Luminous Intensity Lm 20 23 lm Luminous Intensity Iv65007500mcdColor temperatureCT 3900 4500 K Viewing Angle 2θ1/2 - 120 degI F =60mAReverse CurrentI R - 10 μA VR =5VNote: 1. Tolerance of luminous intensity is ±10%2.Tolerance of forward voltage is ±0.05V色区、色温对照表色区典型CIE坐标色温范围(K) 推荐色区备注WA0.3710.391WB0.3670.371√ 4200KWC 0.3720.3423800-4500WD0.3920.407WE0.3850.3843900KWF 0.3780.3633700-4100WG0.4160.424WH0.4050.397 3500KWI 0.3950.3733400-3700WJ0.439 0.436WK0.4280.4093000K,暖白WL 0.4150.3823000-3400WM0.4670.448WN0.452 0.419 2700KWO 0.4340.3882700-3000WP0.4910.457WQ0.4750.4292500KWR 0.4550.3992500-2700※BIN rangeLuminous intensity (tolerance is ±10%@ If=60mA):BIN CODEMin. (mcd)Max. (mcd)15 5500 6500 16 6500 7500 1775008500※ Forward voltage (tolerance is ±0.05V@If=60mA):BIN CODEMin.(v)Max.(v)7-1 3.0 3.17-2* 3.1 3.2 8-1* 3.2 3.3 8-2* 3.3 3.49-1* 3.4 3.5 9-2*3.53.6※ Reliability test items and conditions:No.Test Item Test ConditionsSample sizeAc/Re1 Operation Life Test If=DC60mATemp: Room temperatureTest time=1000hrs 22 0/12 High Temperature High HumidityTemp. =+85℃RH=85%HRTest time=1000hrs22 0/13 Thermal Shock -35℃ ~ +85℃20min 10s 20minTest Time=300cycles22 0/1 4High Temperature Storage High Temp. =+85℃ Test time=1000hrs22 0/1 5Low TemperatureStorage Low Ta=-35℃ Test time=1000hrs22 0/1 6 Temperature Cycle -35℃ ~ +100℃15min 5min 15minTest Time=300cycle 22 0/1 7 Reflow SolderingOperation heating ：245℃(Max.), within 10seconds. (Max.) 22 0/1※ Judgment criteria of failure for the reliability·Iv: Below 50% of initial values ·Vf: Over 20% of upper limit value ·IR: Over 2 times of upper limit valueNote: Measurement shall be taken between 2 hours and after the test LED have been returned to normal ambient conditions after completion of each test.※ Precautions for use :1. Customer must apply the current limiting resistor in the circuit so as to drive the LEDs within therated current. Otherwise slight voltage shift maybe will cause big current change and burn out will happen.2. Also, caution should be taken not to overload the LEDs with instantaneous high voltage at theturning ON and OFF of the circuit. 3. Storage:3.1 Don’t open the moisture proof bag before ready to use the LEDs.3.2 The LEDs should be kept at 30℃ or less and 60%RH or less before opening the package. The max. storage period before opening the package is 1 year.3.3 After opening the package, the LEDs should be kept at 30℃/35%RH or less, and it shouldbe used within 7 days.3.4 If the LEDs be kept over the conditions of 3.4, baking is required before mounting. Bakingcondition as below: 75±5℃ for 24 hrs. 4. Soldering condition: 4.1 Manual of soldering ：The temp. of the iron should be lower than 230℃ and soldering within 3sec per solder-pad isto be observed.4.2 Pb-free solder temp. –time profileNote: a) Reflow soldering should not be done more than two times. b) Don’t put stress on the LEDs when soldering.c) Don’t warp the circuit board before it have been returned to normal ambientconditions after soldering.Loaded quantity: 3000 pcs/reel ※Package Method:(unit:mm)。

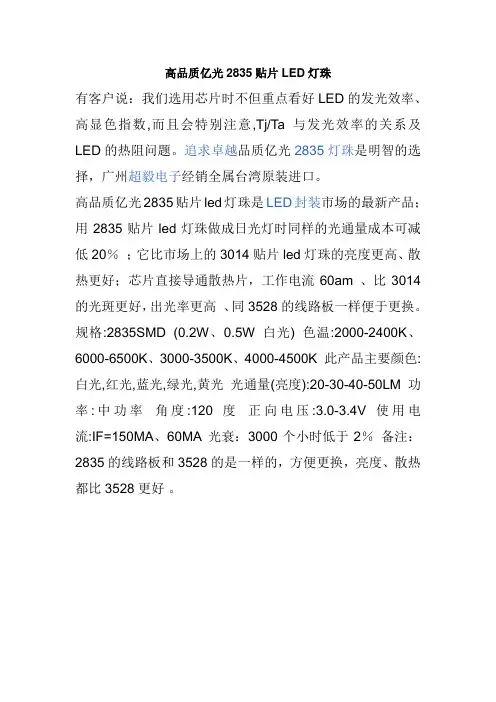

高品质亿光2835贴片LED灯珠
有客户说：我们选用芯片时不但重点看好LED的发光效率、高显色指数,而且会特别注意,Tj/Ta 与发光效率的关系及LED的热阻问题。

追求卓越品质亿光2835灯珠是明智的选择，广州超毅电子经销全属台湾原装进口。

高品质亿光2835贴片led灯珠是LED封装市场的最新产品；用2835贴片led灯珠做成日光灯时同样的光通量成本可减低20％；它比市场上的3014贴片led灯珠的亮度更高、散热更好；芯片直接导通散热片，工作电流60am 、比3014的光斑更好，出光率更高、同3528的线路板一样便于更换。

规格:2835SMD (0.2W、0.5W白光) 色温:2000-2400K、6000-6500K、3000-3500K、4000-4500K 此产品主要颜色:白光,红光,蓝光,绿光,黄光光通量(亮度):20-30-40-50LM 功率:中功率角度:120度正向电压:3.0-3.4V 使用电流:IF=150MA、60MA 光衰：3000个小时低于2％备注：2835的线路板和3528的是一样的，方便更换，亮度、散热都比3528更好。

我司是亿光十四年一级经销商，当顾客跟我司采购灯珠时，我司的业务员都会向客人介绍介绍Led芯片，原因是让顾客更深去了解亿光LED灯珠的相关信息，提供一个品牌质量的保证，提供一个知信度的提升。

因为这样，客户才会知道你公司的品牌，产品的质量。

2835双色灯珠规格书今天咱们来好好唠唠2835双色灯珠。

这2835双色灯珠啊，可真是个有趣的小玩意儿呢。

一、尺寸大小。

这个灯珠的尺寸是很有讲究的哦。

它的长大概是2.8毫米，宽呢是3.5毫米，所以才叫2835啦。

这个大小在众多灯珠里算是比较小巧玲珑的。

就像一个小小的精灵，虽然小，但是本事可不小呢。

它这么小的尺寸，在很多地方都能派上用场。

比如说一些小型的灯具，像那种精致的小夜灯，它就能够完美地适配。

因为小夜灯不需要很大的灯珠，2835双色灯珠放进去刚刚好，既不会占太多空间，又能发出很温馨的光。

二、颜色组合。

说到双色，那可就太好玩啦。

它可以有各种各样的颜色组合呢。

常见的有暖白色和正白色的组合。

暖白色就像是冬日里的暖阳，照在身上暖洋洋的，特别适合营造那种温馨的氛围，像在家里的卧室里，用这种颜色组合的灯珠，一打开灯，整个房间就充满了家的温暖感觉。

正白色呢，就比较明亮，像白天的阳光，很清澈。

这种颜色组合在一些需要不同照明效果的地方就特别有用。

比如说在客厅，看电视的时候可以用暖白色，看书或者做其他事情的时候就可以切换到正白色，超级方便的。

还有些2835双色灯珠是红色和绿色的组合。

这就很适合在一些有创意的灯具上啦，比如说那种可以变换颜色来营造节日氛围的彩灯。

在圣诞节的时候，红色和绿色一亮起来，圣诞的气息就扑面而来啦。

或者在一些酒吧之类的地方，这种颜色组合也能制造出很酷炫的灯光效果呢。

三、亮度和功率。

这2835双色灯珠的亮度也是很可观的哦。

虽然它小，但是它的发光效率可高了。

一般来说，它的功率不会太大，这样就比较节能。

它的亮度能够满足我们日常的很多照明需求。

就拿刚刚说的小夜灯来说，它不需要太亮，2835双色灯珠的亮度既能让你在夜里看清周围的环境，又不会刺眼。

在一些需要节能又要保证一定亮度的场所，像一些商场的装饰灯，用2835双色灯珠就再合适不过了。

它在较低的功率下能发出足够的光，既节省了电费，又达到了照明或者装饰的效果。

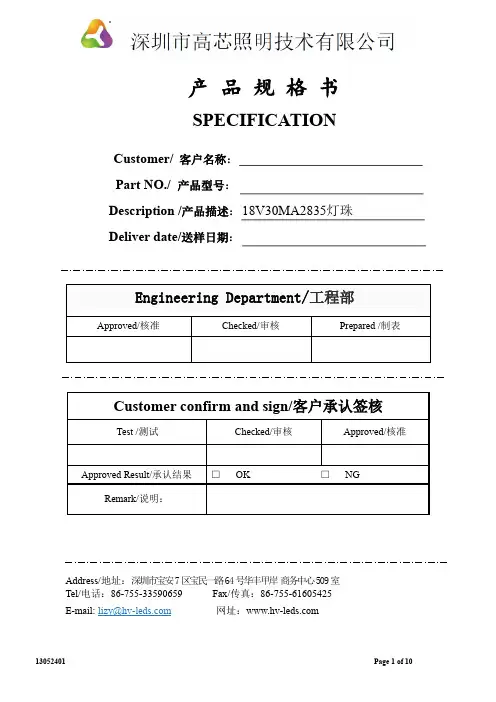

产品规格书SPECIFICATION Customer/客户名称：Part NO./ 产品型号：Description /产品描述：18V30MA2835灯珠Deliver date/送样日期：Address/地址：深圳市宝安7区宝民一路64号华丰甲岸商务中心509室Tel/电话：86-755-33590659 Fax/传真：86-755-61605425E-mail: lizy@网址：产品编码规则X1：深圳市高芯照明技术有限公司X2：HV （高芯的品牌）X3：5054，5730，2835，3014，3030，5050X4：D （4700K-7000K ）， N （3500-4700K ）W （2600K-3500K ）X5: A （RA>70）,B(RA>80),C(RA>85),D(RA>90)X6：03（3-3.3V ）， 06（6-6.6V ）, 09 (9-10V), 12 (12-13.2V), 15(15-16.5V),18(17.8-20V), 36(35-37V)X7：A （0.06W ）， B （0.1W ）， C(0.2W)， D （0.3W ）， E （0.4W ）， F(0.5W)，G （0.55W ），H （1W）Outline Dimensions 尺寸轮廓Recommended Soldering Pattern (Units:mm;Tolerance:+/-0.1) 焊盘规格Note:1.All dimensions are in millimeters所有的尺寸单位都是毫米2.Scale none 无比例3.This tolerances of drawer are for reference 此尺寸图之公差仅供参考Caution：Don't suggest several welding 不建议进行多次焊接Absolute Maximum Rating at Ta=25℃(最大绝对参数)Notes:1.1/10 Duty Cycle,0.1ms Push Width2.1.29mm below package bash3.ESD(HBM) : Class I:0-1999V ; Class II:2000-3999V; Class III:4000-8000V■Typical Optical/Electrical Characteristics at Ta=25℃Notes:1.Metal Core PCB is mounted on the heat Fins 需安装在金属基板上来保证良好散热2.Tolerance of measurement of forward voltage±0.2V 电压测试误差±0.2V3. Tolerance measurement of x/y ±0.01 色坐标±0.014. Tolerance measurement of luminous intensity / luminous flux+/-5% 发光强度/光通量测试误差±10%Typical CharacteristicsTypical Electrical/Optical Characteristic Curves (25°C Ambient Temperature)Reliability Test Items and Conditions 可靠性试验Criteria for Judging The Damage 失效判断标准U.S.L.* : Upper Standard Level 高标准水平L.S.L.** : Lower Standard Level 低标准水平Precaution for use使用注意事项1.储存Storage1.1本产品使用密封防潮静电袋包装，并附有干燥剂及湿度卡This product use sealing moisture electrostatic bag packaging, and with desiccant and humidity card1.2产品须存放在温度≤30℃，湿度≤60%环境中，开封后，应该在24H（1天）内使用完。

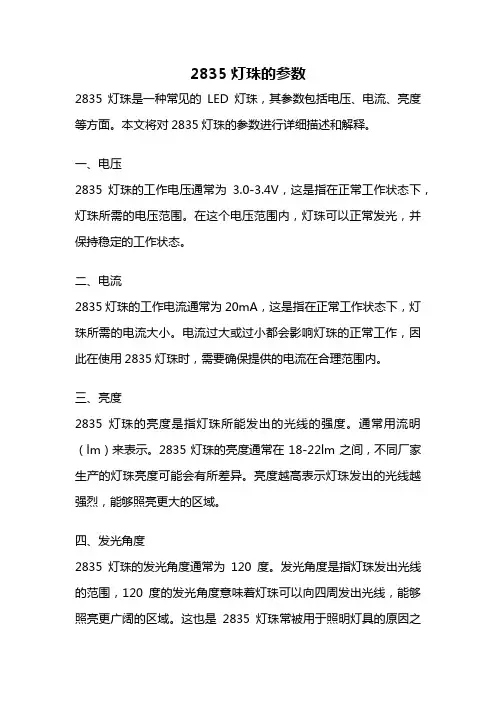

2835灯珠的参数2835灯珠是一种常见的LED灯珠，其参数包括电压、电流、亮度等方面。

本文将对2835灯珠的参数进行详细描述和解释。

一、电压2835灯珠的工作电压通常为3.0-3.4V，这是指在正常工作状态下，灯珠所需的电压范围。

在这个电压范围内，灯珠可以正常发光，并保持稳定的工作状态。

二、电流2835灯珠的工作电流通常为20mA，这是指在正常工作状态下，灯珠所需的电流大小。

电流过大或过小都会影响灯珠的正常工作，因此在使用2835灯珠时，需要确保提供的电流在合理范围内。

三、亮度2835灯珠的亮度是指灯珠所能发出的光线的强度。

通常用流明（lm）来表示。

2835灯珠的亮度通常在18-22lm之间，不同厂家生产的灯珠亮度可能会有所差异。

亮度越高表示灯珠发出的光线越强烈，能够照亮更大的区域。

四、发光角度2835灯珠的发光角度通常为120度。

发光角度是指灯珠发出光线的范围，120度的发光角度意味着灯珠可以向四周发出光线，能够照亮更广阔的区域。

这也是2835灯珠常被用于照明灯具的原因之一。

五、颜色温度2835灯珠的颜色温度通常可选为2700K、3000K、4000K、5000K等。

颜色温度是指灯珠发出的光线的颜色属性，常用的颜色温度范围有暖白光、自然白光和冷白光等。

不同的颜色温度适用于不同的场景和需求。

六、寿命2835灯珠的寿命通常可达到50000小时以上。

寿命是指灯珠正常工作的时间，在这段时间内，灯珠可以保持较高的亮度和稳定的发光效果。

长寿命是2835灯珠的一大优势，使其成为广泛应用于照明领域的选择之一。

七、封装方式2835灯珠的封装方式为SMD封装。

SMD封装是一种表面贴装技术，可以使灯珠更加小巧、轻薄，并且方便于批量生产和安装。

这种封装方式使得2835灯珠更易于应用于各种照明产品中。

2835灯珠的参数包括电压、电流、亮度、发光角度、颜色温度、寿命和封装方式等。

了解这些参数可以帮助人们选择合适的灯珠，并根据需求设计和制造照明产品。
