3528,3014,2835灯珠规格书

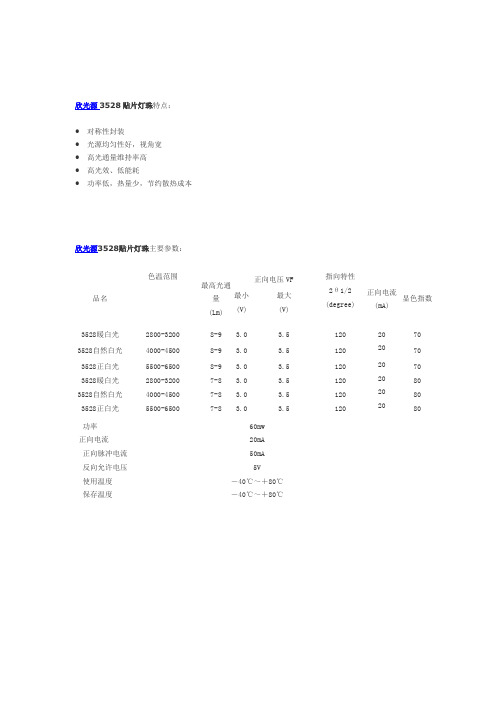

欣光源3528贴片灯珠特点：
●对称性封装
●光源均匀性好，视角宽
●高光通量维持率高
●高光效、低能耗
●功率低，热量少，节约散热成本欣光源3528贴片灯珠主要参数：
品名色温范围
最高光通
量
(Lm)
正向电压VF指向特性
2θ1/2
(degree)
正向电流
(mA)
显色指数
最小
(V)
最大
(V)
3528暖白光2800-32008-9 3.0 3.51202070 3528自然白光4000-45008-9 3.0 3.51202070 3528正白光5500-65008-9 3.0 3.51202070 3528暖白光2800-32007-8 3.0 3.51202080 3528自然白光4000-45007-8 3.0 3.51202080 3528正白光5500-65007-8 3.0 3.51202080功率60mw
正向电流20mA
正向脉冲电流50mA
反向允许电压5V
使用温度－40℃～＋80℃
保存温度－40℃～＋80℃
欣光源3528贴片LED结构图：
欣光源3528贴片LED成品图片：
欣光源3528贴片灯珠应用产品：
LED硬灯条,LED软灯条。

本文来自欣光源官网： 如有版权问题请联系作者。

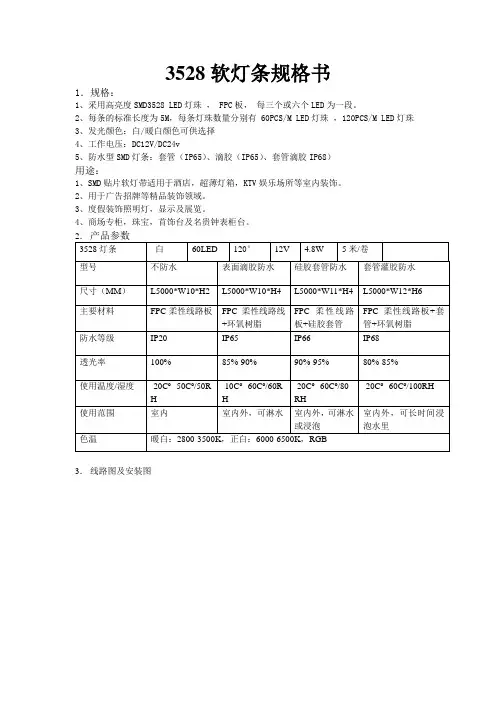

3528软灯条规格书
1．规格：
1、采用高亮度SMD3528 LED灯珠， FPC板，每三个或六个LED为一段。

2、每条的标准长度为5M，每条灯珠数量分别有 60PCS/M LED灯珠，120PCS/M LED灯珠
3、发光颜色：白/暖白颜色可供选择
4、工作电压：DC12V/DC24v
5、防水型SMD灯条：套管（IP65）、滴胶（IP65）、套管滴胶IP68）
用途：
1、SMD贴片软灯带适用于酒店，超薄灯箱，KTV娱乐场所等室内装饰。

2、用于广告招牌等精品装饰领域。

3、度假装饰照明灯，显示及展览。

4、商场专柜，珠宝，首饰台及名贵钟表柜台。

3．线路图及安装图
4.产品安装注意事项
（1）LED产品对静电很敏感，安装使用过程中请注意防止静电，防止因静电造成LED击穿从而导致死灯不亮，请勿用锐器去按压LED表面，
（2）不可将灯条直接插入110V-220V使用，否则会烧坏灯条，灯条需使用单独电源，电源功率可根据使用灯条的总功率及灯条连接的长度而定。

（3）产品安装时折弯和要避免刚好在LED或其他元器件的位置以免造成元器件脱落面损坏产品。

（4）不防水灯条请勿安装在潮湿，湿度大于50%RH环境中使用，表面滴胶防水只可暂时防溅水或淋水，请勿长时间至于水中或雨中，如非必要请选择防水等级较高产品。

产品规格书Specification3528单晶蓝光贴片3528 Single Chip Blue Color Top LED产品型号/ Part No : WW-BNA30TS-Q1批准审核制定牛焕东陶源杨成琼华宏光电子（深圳）有限公司WAH WANG OPTOELECTRONIC (SHENZHEN)COMPANY LIMITED地址:深圳市宝安区大浪街道华荣路联建科技工业园第五栋Address：Floor Block 5, Lianjian Science ＆Technology lndustrial Park,Crossing of HuaRong Road,Dalang Sub-District, Bao`an, ShenZhen电话：*************Tel**************传真：*************Fax**************S.D.N. / D.N. No. 送货单编号Customer Name客户名称Sample Approval Signature戶客确认签署Date日期■ 产品特性■ Features：PLCC LED dimensions: 3.5(L) x 2.8(W) x 1.9(H) mm　发散视角120°Wide view angle 120　环保防静电胶带包装Available on tape and reel with Anti-electrostatic bag　产品性能稳定可靠Compatible for all SMT Assembly and Lead-Free SolderingRoHS Compliant■ 应用■ Applications：　背光液晶开关和显示Backlight for LCD Switch and Display　装饰照明Decorative Lighting　一般照明General Lighting　汽车内部照明Automotive Interior Lighting　常规使用General Use■ 产品尺寸图■ Package Dimensions：2建议焊盘尺寸■ 注释■ Notes ：1、上图所有尺寸的单位为毫米All dimension units are in millimeters.2、所有外形尺寸公差为 ± 0.25毫米，除非另有说明All dimension tolerances are ± 0.25mm unless otherwise noted.■ 最大绝对额定值■ Absolute Maximum Ratings ：参数Parameter 符号 Symbol 数值 Value单位 Unit 功耗Power dissipation P d 60 mW 连续正向电流I F 20 mA 峰值正向电流 Peak Forward CurrentI FP 50 mA 反向电压 Reverse Voltage V R5V静电放电(HBM)ESD 1000 V 工作温度范围T opr -25 to +85 ℃ 存储温度范围T stg -40 to +100 ℃ 无铅焊接温度T sol260( for 5 sec)℃Recommended Soldering Pads Dimensions Recommended Soldering Pads Dimensions光电参数规格：Electrical Optical Characteristics:WW-BNA30TS-Q1注释Notes:1、发光强度、功耗和光通量的误差为 ± 10％WW maintains a tolerance of ±10% on flux and power measurements.2、波长的误差为 ±1nm;d ±1nm.3、电压的误差为 ± 0.1VA tolerance of ±0.1V on forward voltage measurements参数 Parameter 符号 Symbol最小值 Min.平均值Typ.最大值 Max.单位 Unit测试条件 Test Conditions发光强度I v 400 --- 600 mcd波长 Spectral λd465 --- 475 nm参考光通量 Φv ------- --- lm 正向电压 V F 2.7 --- 3.3 V 视角Viewing Angle 2θ1/2 ---120 --- Deg I F =20mA反向电流 I R --- --- 5 µA V R = 5V■光电特性Typical Optical Characteristics CurvesAmbient Temperature TA(°C)环境温度(℃)R e l a t i v e L u m i n o u s I n t e n s i t y (%)发光强度(%)Forward Current Derating Curve 环境温度与电流的关系曲线图Radiation Diagram发光角度图Spectral Distribution波长曲线图Luminous Intensity vs AmbientTemperature发光强度与温度的关系曲线图F o r w a r d C u r r e n t (m A )电流(m A )Ambient Temperature TA(°C)R e l a t i v e L u m i n o u s I n t e n s i t y (%)光通量（%）Forward Current (mA)电流(mA)Forward Voltage (V)电压(V)F o r w a r d C u r r e n t (m A ) 电流(m A )Forward Current vs Forward Voltage伏安特性曲线Forward Current vs Relative Luminous Intensity电流和光通量的关系■ 产品可靠性检测项目：序號No.实验项目Test Item标准测试方法Standard TestMethod测试条件Test Conditions检测时间和周期Duration不良数/测试数Failure RateIf=20mA1正常工作寿命Steady StateOperating LifeJEITA ED-4701100 103 Ta=25℃1000hrs 0/22 JEITA ED-47012低温贮藏Low TemperatureStorage 200 202Ta=-40℃ 1000hrs 0/22JEITA ED-47013高温贮存High TemperatureStorage 200 201Ta=100℃ 1000hrs 0/22JEITA ED-4701 Ta=60℃4高温高湿贮藏TemperatureHumidity Storage 100 103 RH=90%1000hrs 0/22JEITA ED-4701 0℃ ~ +100℃5 冷热冲击Thermal Shock 300 307 5min~ 15sec ~5min10 cycles 0/22H：+100℃ 30min.高低温循环Temperature Cycle ∫ : +25℃ 5min.6 JEITA ED-4701100 105L：－40℃ 30min100cycles0/22 JEITA ED-47017 烫锡Solder Heat 300 301 Tsld=260℃, 10sec(Max.)2 times 0/22■ 失效产品判定标准：项目Item符号Symbol测试条件Test Condition最小值Min.最大值Max.正向电压Forward VoltageV F I F = 20mA -- *U.S.L×1.1 反向电流Reverse CurrentI R V R = 5V -- *U.S.L×2.0发光强度Luminous IntensityI V I F = 20mA **L.S.L×0.7 --*U.S.L.:超出标准最大值*U.S.L.: Upper Standard Level** L.S.L.:低于标准最低值** L.S.L.: Lower Standard Level■ .■■■ Dimensions of the reel：■ .包装■ Packing：防潮、防静电真空密封包装■ Moisture, anti-static vacuum sealed packages■ 注释■ Note：上图所有尺寸的单位为毫米，公差为 ± 2.0毫米，除非另有说明All dimensions are in mm, tolerance is ± 2.0mm unless otherwise noted.■注意事项：PRECAUTION IN USE1.存储要求:1.1推荐储存环境温度：5℃30℃的（41oF86oF）湿度：相对湿度60％以下1.2防潮袋密封包装储存时间3个月，起始时间以包装标签日期为准，需在包装袋封口良好并无漏气现象，且湿度卡未变为粉红色前提下使用，如超过3个月的LED需按2. 2要求除潮烘烤后才能正常使用。

3528蓝光规格书3528 BLUE SPECIFICATION 产品型号 Model NO.:HT-K3528BC版次 REV NO.:V01版文件编号Document NO.:YT-DG201303日期 DATE :2013.3.041.外形尺寸D imensions单位(Units):毫米(mm)2.光电特性Electrical / Optical characteristics1/10周期, 0.1 msec脉宽IFP Conditions : 1/10 Duty Cycle, 0.1 msec Pulse Width.½ Rja = Heat resistance from Dice to Ambient temperature (Ta) Rjs = Heat resistance from Dice to Solder temperature of Cathode Side (Ts) (3) 原始光电参数Initial Electrical/Optical Characteristics (TA=25ºC)(4)发光强度范围Luminous Intensity Ranking (TA=25ºC)允许误差± 10%Luminous Intensity Measurement allowance is ± 10%.(5)颜色范围Color Ranking (TA=25ºC)允许误差± 0.01Color Coordinates Measurement allowance is ± 0.01.3.包装PACKAGING(1)LEDS在装带之后纸箱包装. The LEDs are packed in cardboard boxes after taping.(2)装带规格Taping Specifications (单位:毫米Units:mm)(3)卷轴尺寸Reel Dimension装带数量2000个/卷2000Pcs/Reel(3) 最小包装标签注明以下:产品名称.批号.光电范围.数量.The label on the minimum packing unit shows ; Part Number, Lot Number, Ranking, Quantity.(4)请注意防水防潮Keep away from wate r, moisture in order to protect the LEDs.(5) 须采取适当防护措施,以防包装箱跌落或受到强力撞击造成对产品的损伤.The LEDS may be damaged if the boxes are dropped or receive a strong impact against them. so precautions must be taken to prevent any damage.4.可靠性RELIABILITY5.注意事项Cautions(1) 焊接条件Soldering Conditions本产品最多只可回焊两次,且在首次回焊后须冷却至室温之后方可进行第二次回焊.Number of reflow process shall be less than 2 times and cooling process to normal temperature is required between first and Second soldering process. 推荐焊接条件(Recommended soldering conditions)有铅回焊（Lead Solder ） 无铅回焊(Lead-Free Solder)推荐焊盘式样(Recommended Soldering Pattern ) 单位:毫米( Units:mm)(2)静电 Static Electricity触摸LED 时,推荐使用防静电手腕带或防静电手套.It is recommended that a wrist band or an anti-electrostatic glove be used when handling the LEDs. 所有装置、设备、机器均应接地.All devices, equipment and machinery must be properly grounded.静电损坏的LED 会显示出异常特征:正向电压变低或在低电流时死灯.标准: I F =0.5mA 时, V F > 2.0VDamaged LEDs will show some unusual characteristics such as the forward voltage becomes lower, or the LEDs do not light at the low current. Criteria : (V F > 2.0V at I F =0.5mA)(3)防潮包装Moisture Proof Package使用防潮包装It is recommended that moisture proof package be used .(4)储藏Storage打开包装袋之前,LED在温度为30°C或更低湿度70%RH以下,可保存一年.Before opening the package ,The LEDs should be kept at 30°C or less and 70%RH or less. The LEDs should be used within a year.（5）打开包装之后,应在24hrs 内焊接完毕.After opening the package, The LEDs should be soldered within 24 hours (1days) after opening the package. If unused LEDs remain, they should be stored in moisture proof packages, such as sealed containers with packages of moisture absorbent material (silica gel).下列情况发生时，须要在焊接前重新烘烤60 ± 5°C,24小时以上。

中之光电科技有限公司ZT3528W0S1-****(0.06W)规格书3.5 mm SMD Hyper White Top LED 3.5 mm 贴片超亮白色发光二极管Features 特征• Package Size ：3.5 (L) ×2.8(W) × 1.2 (T) mm封装尺寸： 3.5 (长) ×2.8 (宽) ×1.2 (厚) mm •Silicone Packed 采用硅胶封装•Super long lifetime超长寿命 •Anti UV 防紫外线•White colors are available in(1800K-15000K) 可供白光(1800K-15000K) •High CRI products 高显色性产品 •Wide viewing angle (2θ1/2=120°) 宽角度 (2θ1/2=120°)Applications •产品应用•Indoor lighting : Fluorescent lamp, tube •室内照明：日光灯管、灯条•Commercial illumination and displays : •商业照明显示：广告字、广告灯箱 Advertising words, light box•LCD Backlighting •LCD 背光源•Decorative lighting : light strip •装饰照明：柔性灯条•Automotive interior auxiliary lighting •Other illumination and displays •其它照明和显示类OOTop View 顶视Side View 侧视OOBin Range of Forward Voltage电压等级代码(at I F = 20 mA, T a = 25 O C )Part No. Description产品型号说明Color Bin Limit色度代码;(at I F = 20 mA, T a = 25 O C )Color Bin色坐标常用BIN区(Common Bin)可选BIN区（Optional Bin）Typical Electro-Optical Characteristics Curves 典型光-电特性曲线图Solder Pad一、PRECAUTONS IN USE LED/使用LED注意事项；LED Soldering condition/ LED焊接条件；1：烙铁焊接：烙铁最高30W尖端温度不超过300℃；焊接时不超过3秒；Manual soldering：iron Maximum 30W，iron bit temperature can not over 300 degree；soldering time should not be more than 3 seconds；Cleanout/清洗；当用化学品清洗LED胶体时须特别小心，因为有些化学品对胶体表面有损伤并引起褪色如三氯乙烯、丙酮，可用乙醇擦拭浸渍，时间在常温下不超过2分钟。

2835贴片优点：1、芯片采用大功率背镀铝工艺，散热更直接2、芯片热量直接从支架底部导出，相对3014散热面积更大，散热性能更加优良3、发光面为长方形，相对3014、3528发光面积大、发光角度大，发光均匀，发光面积是3014的2.3倍，3528的2.1倍 4、2835为升级新光源，应用广泛，克服3014侧面发光角度小的缺点，有效解决3528照明应用中点光源现象5、根据产品型号、客户散热使用条件，可采用20-50毫安多种电流使用6、增加10%的透光率，可采用85-95%的透光罩，在LED 日光灯上体现特别明显7、特殊规格使用，可有效替代5050 2835贴片制造成本高的因素：1、硅胶使用是现有3528胶量的1.4倍，荧光粉为1.7倍2、支架需要镀银的面积大，耗银多，支架厚度为0.3mm ，为现有3528厚度0.15mm 的2倍贴片一：散热方式的区别1. 由于3528灯珠是通过导线把热量传导到负极引脚上去，所以3528灯珠的散热方式也可称为“负极散热”；2. 而2835、3014灯珠是通过通过在灯珠支架上打孔并装上导热片，把芯片的热量直接传导到铝基板上，为了与3528的散热方式区分开来，它的散热方式又称为“热电分离”，意思就是热量与电流不是通过同一根导线来传导的。

下图为3014与2835的实物图片：二. 2835、3014在市场取代3528主要的原因：1. 就是因为它们的封装结构不一样，散热性能更好，能在30mA的电流下正常工作（正常的理解）。

2. 深层次原因，2835、3014成本更好随意控制，猫腻太多，不明？往下看吧！三：3528光源好处：1.LED灯珠3528 现在可以做到7-8lm，单颗灯珠功率是0.0625w，市场价格不含税0.10~0.13元之间（所用LED芯片尺寸、等级不一样，决定了价格的不一样；如芯片用A品，专案品，B 品等，同样是7-8LM的亮度，品质可大不一样，价格当然不一样）；所以，现在判断光源的品质，并不是象以前一样，单看LED的亮度，更要看所用LED芯片的等级，A品、专案品或B 品，光源品质上有缺陷，不是一下子就可以显现的，厂家敢用，就是了解大家不容易区别品质，需要时间去证明；2. 灯珠3528 使用时间长，生产工艺、品质相对稳定，亮度也有7-8LM了，主要是成本相对高了点，因为W数小只有0.0625W单颗，要用数量去补W数数。

东莞市荧月电子科技有限公司3528绿光规格书3528 GREEN SPECIFICATION产品型号 Model NO.:YT-K3528GC版次 REV NO.:V01版文件编号Document NO.:YT-C030002日期 DATE :2015.3.11.外形尺寸D imensions单位(Units):毫米(mm)2.光电特性Electrical / Optical characteristics1/10周期, 0.1 msec脉宽IFP Conditions : 1/10 Duty Cycle, 0.1 msec Pulse Width.Rjs = Heat resistance from Dice to Solder temperature of Cathode Side (Ts) (3) 原始光电参数Initial Electrical/Optical Characteristics (TA=25ºC) Array(4)发光强度范围Luminous Intensity Ranking (TA=25ºC)允许误差± 10%Luminous Intensity Measurement allowance is ± 10%.(5)颜色范围Color Ranking (TA=25ºC)允许误差± 0.01Color Coordinates Measurement allowance is ± 0.01.3. 包装PACKAGING(1)LEDS 在装带之后纸箱包装. The LEDs are packed in cardboard boxes after taping.(2)装带规格Taping Specifications (单位:毫米Units:mm )(3)卷轴尺寸 Reel Dimension装带数量2000个/卷2000Pcs/Reel(3) 最小包装标签注明以下:产品名称.批号.光电范围.数量.The label on the minimum packing unit shows ; Part Number, Lot Number, Ranking, Quantity.(4)请注意防水防潮Keep away from wate r, moisture in order to protect the LEDs.(5) 须采取适当防护措施,以防包装箱跌落或受到强力撞击造成对产品的损伤.The LEDS may be damaged if the boxes are dropped or receive a strong impact against them. so precautions must be taken to prevent any damage.4.可靠性RELIABILITY*) U.S.L.：Upper Standard Level **) L.S.L.：Lower Standard Level5.注意事项Cautions(1) 焊接条件Soldering Conditions本产品最多只可回焊两次,且在首次回焊后须冷却至室温之后方可进行第二次回焊.Number of reflow process shall be less than 2 times and cooling process to normal temperature is required between first and Second soldering process. 推荐焊接条件(Recommended soldering conditions)推荐焊盘式样(Recommended Soldering Pattern ) 单位:毫米( Units:mm )(2)静电 Static Electricity触摸LED 时,推荐使用防静电手腕带或防静电手套.It is recommended that a wrist band or an anti-electrostatic glove be used when handling the LEDs.所有装置、设备、机器均应接地.All devices, equipment and machinery must be properly grounded.静电损坏的LED会显示出异常特征:正向电压变低或在低电流时死灯.标准: I F=0.5mA时, V F > 2.0VDamaged LEDs will show some unusual characteristics such as the forward voltage becomes lower, or the LEDs do not light at the low current. Criteria : (V F > 2.0V at I F=0.5mA)(3)防潮包装Moisture Proof Package使用防潮包装It is recommended that moisture proof package be used .(4)储藏Storage打开包装袋之前,LED在温度为30°C或更低湿度70%RH以下,可保存一年.Before opening the package ,The LEDs should be kept at 30°C or less and 70%RH or less. The LEDs should be used within a year.（5）打开包装之后,应在24hrs 内焊接完毕.After opening the package, The LEDs should be soldered within 24 hours (1days) after opening the package. If unused LEDs remain, they should be stored in moisture proof packages, such as sealed containers with packages of moisture absorbent material (silica gel).下列情况发生时，须要在焊接前重新烘烤60 ± 5°C,24小时以上。

3528灯珠，3528灯珠参数，3528贴片led灯珠参数有哪
些？
3528灯珠，3528灯珠参数，3528贴片led灯珠参数有哪些？
3528灯珠规格书，3528灯珠正负极，3528贴片led灯珠功率是多少?
在LED灯珠的应用中，3528灯珠，5050灯珠，2835灯珠多少伏，都是经常问到的参数问题。

了解3528灯珠参数，正负极，对于LED的应用及选型，都是有很大好处的。

但是，因为3528灯珠有单色，双色，三色等多个系列，所以，LED灯珠的参数就会有很多种。

所以，如果你需要3528灯珠特别亮度或光色，波长的）
3528灯珠参数
3528灯珠参数包括：3528红光、3528黄光、3528橙光，3528蓝光，3528绿光，3528紫光，3528暖白光，3528正白光，3528冷白光等光色参数。

3528灯珠的功率是0.06w。

3528灯珠每盘的包装是2000pcs.
3528灯珠有单色灯珠，双色灯珠和三色灯珠。

3528七彩灯珠有4脚和6脚的2种类型灯珠。

3528贴片led灯珠参数
3528灯珠参数图
3528灯珠正负极，3528灯珠规格书
更多的3528灯珠规格型号，电流，电压、参数，可以参考3528灯珠规格书，可以申请样品免费测试。

2835灯珠参数及封装尺寸2835灯珠是一种常见的LED封装型号，在照明和显示领域广泛应用。

本文将介绍2835灯珠的参数以及封装尺寸，以帮助读者更好地了解和使用这种LED灯珠。

一、参数介绍1. 亮度：2835灯珠的亮度通常以流明（lm）为单位来衡量。

它代表了灯珠发出的光的强度，亮度越高表示光线更明亮。

2. 色温：色温是指光的颜色特性，用开尔文（K）来表示。

2835灯珠通常有多种色温可选，比如暖白光、自然白光和冷白光等。

3. 显色指数：显色指数（CRI）是评价光源还原物体真实颜色的能力。

一般而言，显色指数越高，表示光源的还原能力越好。

4. 工作电流：2835灯珠的工作电流通常在20mA左右，这个数值决定了灯珠的发光效果和耗电量。

5. 工作电压：2835灯珠的工作电压一般在2.8-3.4V之间，具体取决于不同厂家的设计和制造。

二、封装尺寸介绍2835灯珠的封装尺寸为2.8mm×3.5mm，它是指LED芯片的尺寸。

这个尺寸既决定了灯珠的大小，也影响了其散热效果和光的分布特性。

1. 封装类型：2835灯珠采用的是SMT封装技术，即表面贴装技术。

这种封装方式使得灯珠在制造过程中更容易安装和焊接，也方便了产品的组装和维修。

2. 封装材料：2835灯珠的封装材料通常采用塑料材料，如环氧树脂。

这种材料既具备良好的光透明性，又能保护LED芯片不受外界环境的影响。

3. 封装形式：2835灯珠的封装形式有多种选择，例如裸露式封装、带支架封装和贴片带支架封装等。

不同的封装形式适用于不同的应用场景和安装方式。

三、应用领域2835灯珠由于其优良的性能和尺寸适中的特点，被广泛应用于各个领域。

1. 照明领域：2835灯珠可以用来制作室内照明灯具，如吸顶灯、灯管和射灯等。

其高亮度和良好的显色指数使得照明效果更加明亮和真实。

2. 显示领域：2835灯珠还可以用于显示屏的背光源，如液晶电视、手机屏幕和电子显示器等。

其高亮度和色温可调的特点，可以提供更好的观看体验。

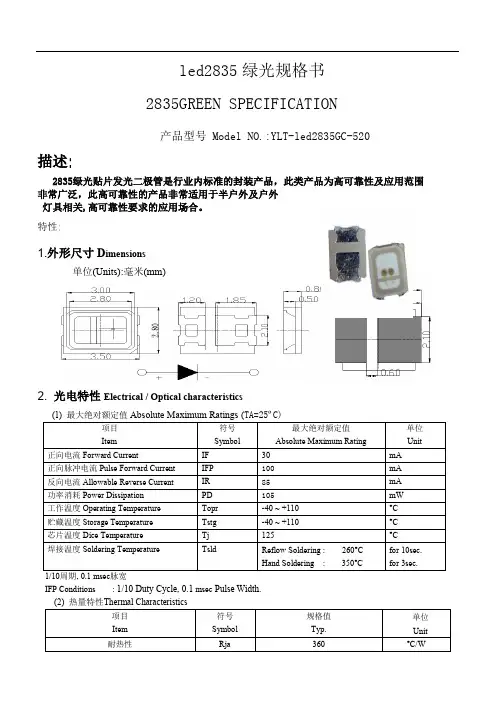

led2835绿光规格书2835GREEN SPECIFICATION产品型号 Model NO.:YLT-led2835GC-520描述:2835绿光贴片发光二极管是行业内标准的封装产品，此类产品为高可靠性及应用范围非常广泛，此高可靠性的产品非常适用于半户外及户外灯具相关,高可靠性要求的应用场合。

特性:1.外形尺寸D imensions单位(Units):毫米(mm)2.光电特性Electrical / Optical characteristics1/10周期, 0.1 msec脉宽IFP Conditions : 1/10 Duty Cycle, 0.1 msec Pulse Width.½ Rja = Heat resistance from Dice to Ambient temperature (Ta) Rjs = Heat resistance from Dice to Solder temperature of Cathode Side (Ts) (3) 原始光电参数Initial Electrical/Optical Characteristics (TA=25ºC)(4)发光强度范围Luminous Intensity Ranking (TA=25ºC)允许误差± 10%Luminous Intensity Measurement allowance is ± 10%.(5)颜色范围Color Ranking (TA=25ºC)允许误差± 0.01Color Coordinates Measurement allowance is ± 0.01.3.包装PACKAGING(1)LEDS在装带之后纸箱包装. The LEDs are packed in cardboard boxes after taping.(2)装带规格Taping Specifications (单位:毫米Units:mm)(3)卷轴尺寸Reel Dimension装带数量2000个/卷2000Pcs/Reel(3) 最小包装标签注明以下:产品名称.批号.光电范围.数量.The label on the minimum packing unit shows ; Part Number, Lot Number, Ranking, Quantity.(4)请注意防水防潮Keep away from wate r, moisture in order to protect the LEDs.(5) 须采取适当防护措施,以防包装箱跌落或受到强力撞击造成对产品的损伤.The LEDS may be damaged if the boxes are dropped or receive a strong impact against them. so precautions must be taken to prevent any damage.4.可靠性RELIABILITY*) U.S.L.：Upper Standard Level **) L.S.L.：Lower Standard Level5.注意事项Cautions(1) 焊接条件Soldering Conditions本产品最多只可回焊两次,且在首次回焊后须冷却至室温之后方可进行第二次回焊.Number of reflow process shall be less than 2 times and cooling process to normal temperature is required between first and Second soldering process. 推荐焊接条件(Recommended soldering conditions)有铅回焊（Lead Solder ）无铅回焊(Lead-Free Solder)推荐焊盘式样(Recommended Soldering Pattern ) 单位:毫米( Units:mm )(2)静电Static Electricity触摸LED时,推荐使用防静电手腕带或防静电手套.It is recommended that a wrist band or an anti-electrostatic glove be used when handling the LEDs.所有装置、设备、机器均应接地.All devices, equipment and machinery must be properly grounded.静电损坏的LED会显示出异常特征:正向电压变低或在低电流时死灯.标准: I F=0.5mA时, V F > 2.0VDamaged LEDs will show some unusual characteristics such as the forward voltage becomes lower, or the LEDs do not light at the low current. Criteria : (V F > 2.0V at I F=0.5mA)(3)防潮包装Moisture Proof Package使用防潮包装It is recommended that moisture proof package be used .(4)储藏Storage打开包装袋之前,LED在温度为30°C或更低湿度70%RH以下,可保存一年.Before opening the package ,The LEDs should be kept at 30°C or less and 70%RH or less. The LEDs should be used within a year.（5）打开包装之后,应在24hrs 内焊接完毕.After opening the package, The LEDs should be soldered within 24 hours (1days) after opening the package. If unused LEDs remain, they should be stored in moisture proof packages, such as sealed containers with packages of moisture absorbent material (silica gel).下列情况发生时，须要在焊接前重新烘烤60 ± 5°C,24小时以上。
