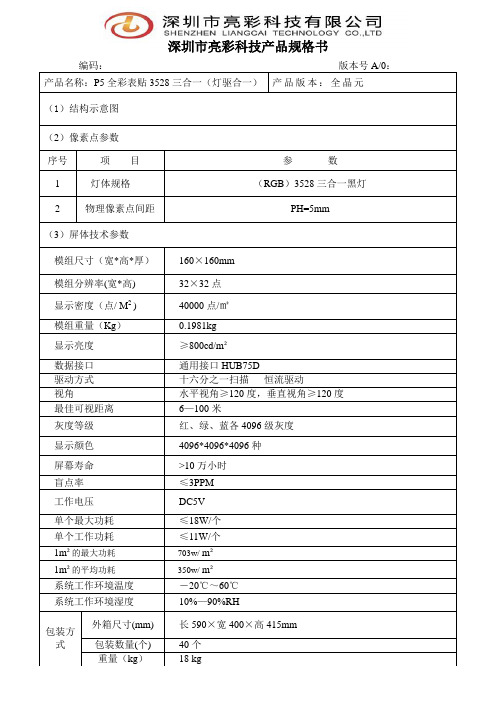

LED3528RGB灯条规格书-新

（完整版）3528灯带规格书3528软灯条规格书1．规格：1、采用高亮度SMD3528 LED灯珠， FPC板，每三个或六个LED 为一段。

2、每条的标准长度为5M，每条灯珠数量分别有60PCS/M LED 灯珠，120PCS/M LED灯珠3、发光颜色：白/暖白颜色可供选择4、工作电压：DC12V/DC24v5、防水型SMD灯条：套管（IP65）、滴胶（IP65）、套管滴胶IP68）用途：1、SMD贴片软灯带适用于酒店，超薄灯箱，KTV娱乐场所等室内装饰。

2、用于广告招牌等精品装饰领域。

3、度假装饰照明灯，显示及展览。

4、商场专柜，珠宝，首饰台及名贵钟表柜台。

2．产品参数3528灯条白60LED 120°12V 4.8W 5米/卷型号不防水表面滴胶防水硅胶套管防水套管灌胶防水尺寸（MM）L5000*W10*H2 L5000*W10*H4 L5000*W11*H4 L5000*W12*H6 主要材料FPC柔性线路板FPC柔性线路线+环氧树脂FPC柔性线路板+硅胶套管FPC柔性线路板+套管+环氧树脂防水等级IP20 IP65 IP66 IP68透光率100% 85%-90% 90%-95% 80%-85%使用温度/湿度-20Co--50Co/50RH -10Co--60Co/60RH-20Co--60Co/80RH-20Co--60Co/100RH使用范围室内室内外，可淋水室内外，可淋水或浸泡室内外，可长时间浸泡水里色温暖白：2800-3500K，正白：6000-6500K，RGB 3．线路图及安装图4.产品安装注意事项（1）LED产品对静电很敏感，安装使用过程中请注意防止静电，防止因静电造成LED击穿从而导致死灯不亮，请勿用锐器去按压LED 表面，（2）不可将灯条直接插入110V-220V使用，否则会烧坏灯条，灯条需使用单独电源，电源功率可根据使用灯条的总功率及灯条连接的长度而定。

（3）产品安装时折弯和要避免刚好在LED或其他元器件的位置以免造成元器件脱落面损坏产品。

产品规格书Specification3528单晶蓝光贴片3528 Single Chip Blue Color Top LED产品型号/ Part No : WW-BNA30TS-Q1批准审核制定牛焕东陶源杨成琼华宏光电子（深圳）有限公司WAH WANG OPTOELECTRONIC (SHENZHEN)COMPANY LIMITED地址:深圳市宝安区大浪街道华荣路联建科技工业园第五栋Address：Floor Block 5, Lianjian Science ＆Technology lndustrial Park,Crossing of HuaRong Road,Dalang Sub-District, Bao`an, ShenZhen电话：*************Tel**************传真：*************Fax**************S.D.N. / D.N. No. 送货单编号Customer Name客户名称Sample Approval Signature戶客确认签署Date日期■ 产品特性■ Features：PLCC LED dimensions: 3.5(L) x 2.8(W) x 1.9(H) mm　发散视角120°Wide view angle 120　环保防静电胶带包装Available on tape and reel with Anti-electrostatic bag　产品性能稳定可靠Compatible for all SMT Assembly and Lead-Free SolderingRoHS Compliant■ 应用■ Applications：　背光液晶开关和显示Backlight for LCD Switch and Display　装饰照明Decorative Lighting　一般照明General Lighting　汽车内部照明Automotive Interior Lighting　常规使用General Use■ 产品尺寸图■ Package Dimensions：2建议焊盘尺寸■ 注释■ Notes ：1、上图所有尺寸的单位为毫米All dimension units are in millimeters.2、所有外形尺寸公差为 ± 0.25毫米，除非另有说明All dimension tolerances are ± 0.25mm unless otherwise noted.■ 最大绝对额定值■ Absolute Maximum Ratings ：参数Parameter 符号 Symbol 数值 Value单位 Unit 功耗Power dissipation P d 60 mW 连续正向电流I F 20 mA 峰值正向电流 Peak Forward CurrentI FP 50 mA 反向电压 Reverse Voltage V R5V静电放电(HBM)ESD 1000 V 工作温度范围T opr -25 to +85 ℃ 存储温度范围T stg -40 to +100 ℃ 无铅焊接温度T sol260( for 5 sec)℃Recommended Soldering Pads Dimensions Recommended Soldering Pads Dimensions光电参数规格：Electrical Optical Characteristics:WW-BNA30TS-Q1注释Notes:1、发光强度、功耗和光通量的误差为 ± 10％WW maintains a tolerance of ±10% on flux and power measurements.2、波长的误差为 ±1nm;d ±1nm.3、电压的误差为 ± 0.1VA tolerance of ±0.1V on forward voltage measurements参数 Parameter 符号 Symbol最小值 Min.平均值Typ.最大值 Max.单位 Unit测试条件 Test Conditions发光强度I v 400 --- 600 mcd波长 Spectral λd465 --- 475 nm参考光通量 Φv ------- --- lm 正向电压 V F 2.7 --- 3.3 V 视角Viewing Angle 2θ1/2 ---120 --- Deg I F =20mA反向电流 I R --- --- 5 µA V R = 5V■光电特性Typical Optical Characteristics CurvesAmbient Temperature TA(°C)环境温度(℃)R e l a t i v e L u m i n o u s I n t e n s i t y (%)发光强度(%)Forward Current Derating Curve 环境温度与电流的关系曲线图Radiation Diagram发光角度图Spectral Distribution波长曲线图Luminous Intensity vs AmbientTemperature发光强度与温度的关系曲线图F o r w a r d C u r r e n t (m A )电流(m A )Ambient Temperature TA(°C)R e l a t i v e L u m i n o u s I n t e n s i t y (%)光通量（%）Forward Current (mA)电流(mA)Forward Voltage (V)电压(V)F o r w a r d C u r r e n t (m A ) 电流(m A )Forward Current vs Forward Voltage伏安特性曲线Forward Current vs Relative Luminous Intensity电流和光通量的关系■ 产品可靠性检测项目：序號No.实验项目Test Item标准测试方法Standard TestMethod测试条件Test Conditions检测时间和周期Duration不良数/测试数Failure RateIf=20mA1正常工作寿命Steady StateOperating LifeJEITA ED-4701100 103 Ta=25℃1000hrs 0/22 JEITA ED-47012低温贮藏Low TemperatureStorage 200 202Ta=-40℃ 1000hrs 0/22JEITA ED-47013高温贮存High TemperatureStorage 200 201Ta=100℃ 1000hrs 0/22JEITA ED-4701 Ta=60℃4高温高湿贮藏TemperatureHumidity Storage 100 103 RH=90%1000hrs 0/22JEITA ED-4701 0℃ ~ +100℃5 冷热冲击Thermal Shock 300 307 5min~ 15sec ~5min10 cycles 0/22H：+100℃ 30min.高低温循环Temperature Cycle ∫ : +25℃ 5min.6 JEITA ED-4701100 105L：－40℃ 30min100cycles0/22 JEITA ED-47017 烫锡Solder Heat 300 301 Tsld=260℃, 10sec(Max.)2 times 0/22■ 失效产品判定标准：项目Item符号Symbol测试条件Test Condition最小值Min.最大值Max.正向电压Forward VoltageV F I F = 20mA -- *U.S.L×1.1 反向电流Reverse CurrentI R V R = 5V -- *U.S.L×2.0发光强度Luminous IntensityI V I F = 20mA **L.S.L×0.7 --*U.S.L.:超出标准最大值*U.S.L.: Upper Standard Level** L.S.L.:低于标准最低值** L.S.L.: Lower Standard Level■ .■■■ Dimensions of the reel：■ .包装■ Packing：防潮、防静电真空密封包装■ Moisture, anti-static vacuum sealed packages■ 注释■ Note：上图所有尺寸的单位为毫米，公差为 ± 2.0毫米，除非另有说明All dimensions are in mm, tolerance is ± 2.0mm unless otherwise noted.■注意事项：PRECAUTION IN USE1.存储要求:1.1推荐储存环境温度：5℃30℃的（41oF86oF）湿度：相对湿度60％以下1.2防潮袋密封包装储存时间3个月，起始时间以包装标签日期为准，需在包装袋封口良好并无漏气现象，且湿度卡未变为粉红色前提下使用，如超过3个月的LED需按2. 2要求除潮烘烤后才能正常使用。

3528蓝光规格书3528 BLUE SPECIFICATION 产品型号 Model NO.:HT-K3528BC版次 REV NO.:V01版文件编号Document NO.:YT-DG201303日期 DATE :2013.3.041.外形尺寸D imensions单位(Units):毫米(mm)2.光电特性Electrical / Optical characteristics1/10周期, 0.1 msec脉宽IFP Conditions : 1/10 Duty Cycle, 0.1 msec Pulse Width.½ Rja = Heat resistance from Dice to Ambient temperature (Ta) Rjs = Heat resistance from Dice to Solder temperature of Cathode Side (Ts) (3) 原始光电参数Initial Electrical/Optical Characteristics (TA=25ºC)(4)发光强度范围Luminous Intensity Ranking (TA=25ºC)允许误差± 10%Luminous Intensity Measurement allowance is ± 10%.(5)颜色范围Color Ranking (TA=25ºC)允许误差± 0.01Color Coordinates Measurement allowance is ± 0.01.3.包装PACKAGING(1)LEDS在装带之后纸箱包装. The LEDs are packed in cardboard boxes after taping.(2)装带规格Taping Specifications (单位:毫米Units:mm)(3)卷轴尺寸Reel Dimension装带数量2000个/卷2000Pcs/Reel(3) 最小包装标签注明以下:产品名称.批号.光电范围.数量.The label on the minimum packing unit shows ; Part Number, Lot Number, Ranking, Quantity.(4)请注意防水防潮Keep away from wate r, moisture in order to protect the LEDs.(5) 须采取适当防护措施,以防包装箱跌落或受到强力撞击造成对产品的损伤.The LEDS may be damaged if the boxes are dropped or receive a strong impact against them. so precautions must be taken to prevent any damage.4.可靠性RELIABILITY5.注意事项Cautions(1) 焊接条件Soldering Conditions本产品最多只可回焊两次,且在首次回焊后须冷却至室温之后方可进行第二次回焊.Number of reflow process shall be less than 2 times and cooling process to normal temperature is required between first and Second soldering process. 推荐焊接条件(Recommended soldering conditions)有铅回焊（Lead Solder ） 无铅回焊(Lead-Free Solder)推荐焊盘式样(Recommended Soldering Pattern ) 单位:毫米( Units:mm)(2)静电 Static Electricity触摸LED 时,推荐使用防静电手腕带或防静电手套.It is recommended that a wrist band or an anti-electrostatic glove be used when handling the LEDs. 所有装置、设备、机器均应接地.All devices, equipment and machinery must be properly grounded.静电损坏的LED 会显示出异常特征:正向电压变低或在低电流时死灯.标准: I F =0.5mA 时, V F > 2.0VDamaged LEDs will show some unusual characteristics such as the forward voltage becomes lower, or the LEDs do not light at the low current. Criteria : (V F > 2.0V at I F =0.5mA)(3)防潮包装Moisture Proof Package使用防潮包装It is recommended that moisture proof package be used .(4)储藏Storage打开包装袋之前,LED在温度为30°C或更低湿度70%RH以下,可保存一年.Before opening the package ,The LEDs should be kept at 30°C or less and 70%RH or less. The LEDs should be used within a year.（5）打开包装之后,应在24hrs 内焊接完毕.After opening the package, The LEDs should be soldered within 24 hours (1days) after opening the package. If unused LEDs remain, they should be stored in moisture proof packages, such as sealed containers with packages of moisture absorbent material (silica gel).下列情况发生时，须要在焊接前重新烘烤60 ± 5°C,24小时以上。

中之光电科技有限公司ZT3528W0S1-****(0.06W)规格书3.5 mm SMD Hyper White Top LED 3.5 mm 贴片超亮白色发光二极管Features 特征• Package Size ：3.5 (L) ×2.8(W) × 1.2 (T) mm封装尺寸： 3.5 (长) ×2.8 (宽) ×1.2 (厚) mm •Silicone Packed 采用硅胶封装•Super long lifetime超长寿命 •Anti UV 防紫外线•White colors are available in(1800K-15000K) 可供白光(1800K-15000K) •High CRI products 高显色性产品 •Wide viewing angle (2θ1/2=120°) 宽角度 (2θ1/2=120°)Applications •产品应用•Indoor lighting : Fluorescent lamp, tube •室内照明：日光灯管、灯条•Commercial illumination and displays : •商业照明显示：广告字、广告灯箱 Advertising words, light box•LCD Backlighting •LCD 背光源•Decorative lighting : light strip •装饰照明：柔性灯条•Automotive interior auxiliary lighting •Other illumination and displays •其它照明和显示类OOTop View 顶视Side View 侧视OOBin Range of Forward Voltage电压等级代码(at I F = 20 mA, T a = 25 O C )Part No. Description产品型号说明Color Bin Limit色度代码;(at I F = 20 mA, T a = 25 O C )Color Bin色坐标常用BIN区(Common Bin)可选BIN区（Optional Bin）Typical Electro-Optical Characteristics Curves 典型光-电特性曲线图Solder Pad一、PRECAUTONS IN USE LED/使用LED注意事项；LED Soldering condition/ LED焊接条件；1：烙铁焊接：烙铁最高30W尖端温度不超过300℃；焊接时不超过3秒；Manual soldering：iron Maximum 30W，iron bit temperature can not over 300 degree；soldering time should not be more than 3 seconds；Cleanout/清洗；当用化学品清洗LED胶体时须特别小心，因为有些化学品对胶体表面有损伤并引起褪色如三氯乙烯、丙酮，可用乙醇擦拭浸渍，时间在常温下不超过2分钟。

东莞市荧月电子科技有限公司3528绿光规格书3528 GREEN SPECIFICATION产品型号 Model NO.:YT-K3528GC版次 REV NO.:V01版文件编号Document NO.:YT-C030002日期 DATE :2015.3.11.外形尺寸D imensions单位(Units):毫米(mm)2.光电特性Electrical / Optical characteristics1/10周期, 0.1 msec脉宽IFP Conditions : 1/10 Duty Cycle, 0.1 msec Pulse Width.Rjs = Heat resistance from Dice to Solder temperature of Cathode Side (Ts) (3) 原始光电参数Initial Electrical/Optical Characteristics (TA=25ºC) Array(4)发光强度范围Luminous Intensity Ranking (TA=25ºC)允许误差± 10%Luminous Intensity Measurement allowance is ± 10%.(5)颜色范围Color Ranking (TA=25ºC)允许误差± 0.01Color Coordinates Measurement allowance is ± 0.01.3. 包装PACKAGING(1)LEDS 在装带之后纸箱包装. The LEDs are packed in cardboard boxes after taping.(2)装带规格Taping Specifications (单位:毫米Units:mm )(3)卷轴尺寸 Reel Dimension装带数量2000个/卷2000Pcs/Reel(3) 最小包装标签注明以下:产品名称.批号.光电范围.数量.The label on the minimum packing unit shows ; Part Number, Lot Number, Ranking, Quantity.(4)请注意防水防潮Keep away from wate r, moisture in order to protect the LEDs.(5) 须采取适当防护措施,以防包装箱跌落或受到强力撞击造成对产品的损伤.The LEDS may be damaged if the boxes are dropped or receive a strong impact against them. so precautions must be taken to prevent any damage.4.可靠性RELIABILITY*) U.S.L.：Upper Standard Level **) L.S.L.：Lower Standard Level5.注意事项Cautions(1) 焊接条件Soldering Conditions本产品最多只可回焊两次,且在首次回焊后须冷却至室温之后方可进行第二次回焊.Number of reflow process shall be less than 2 times and cooling process to normal temperature is required between first and Second soldering process. 推荐焊接条件(Recommended soldering conditions)推荐焊盘式样(Recommended Soldering Pattern ) 单位:毫米( Units:mm )(2)静电 Static Electricity触摸LED 时,推荐使用防静电手腕带或防静电手套.It is recommended that a wrist band or an anti-electrostatic glove be used when handling the LEDs.所有装置、设备、机器均应接地.All devices, equipment and machinery must be properly grounded.静电损坏的LED会显示出异常特征:正向电压变低或在低电流时死灯.标准: I F=0.5mA时, V F > 2.0VDamaged LEDs will show some unusual characteristics such as the forward voltage becomes lower, or the LEDs do not light at the low current. Criteria : (V F > 2.0V at I F=0.5mA)(3)防潮包装Moisture Proof Package使用防潮包装It is recommended that moisture proof package be used .(4)储藏Storage打开包装袋之前,LED在温度为30°C或更低湿度70%RH以下,可保存一年.Before opening the package ,The LEDs should be kept at 30°C or less and 70%RH or less. The LEDs should be used within a year.（5）打开包装之后,应在24hrs 内焊接完毕.After opening the package, The LEDs should be soldered within 24 hours (1days) after opening the package. If unused LEDs remain, they should be stored in moisture proof packages, such as sealed containers with packages of moisture absorbent material (silica gel).下列情况发生时，须要在焊接前重新烘烤60 ± 5°C,24小时以上。

产品规格书产品名称：Led低压柔性3528灯带产品型号：TPL-3528-12V-5M-60D 制作日期：地址：电话：传真：一、产品介绍LED柔性软灯带是采用特制的PVC塑料以及超高亮度发光二极管(LED)，运用特有的专利技术生产出来的。

它是经过多次挤押成型有连续发光效果的新型塑料软管灯。

它结合了LED使用寿命长、节能省电，双重绝缘外观安全、色彩丰富、超高亮度、固态冷光源、绿色环保，以及塑料软管灯的柔性易弯曲、安装造型方便、抗冲击不易破碎、方便运输、防水抗紫外线等优点，成为上个世纪发明并延用至今，是传统节日灯饰的理想替代品本产品能够显示柔和的灯光效果，可安装在凹处，墙壁、走道等上千种你所能想象得到的地方。

本产品高雅绮丽,近来广泛应用于建筑物装饰，造型灯饰和各种户外装饰，如酒店、酒吧、楼道、商场、西餐厅、博物馆、展览管、门楼招牌、库房、办公室、居家室内照明、桥梁、楼宇户外气氛营造等工程场合安装示意图五、产品的配件六、安装注意事项1.每条灯带均接有整流桥堆和插头，只需要将插头插入插座内即方便使用。

使用前要明确产品功率，确保电源不超负荷。

电路要有保护器，如电源要带有保险丝或者漏电开关。

使用时请参照技术参数，确保电压参数在±5%范围内。

2．不要将灯带连续性的扭曲，多次连续性扭曲容易造成内部电路线损伤。

灯带在户外应做好防护措施，以免造成火灾、点击和人身伤害。

3．为了保证产品的寿命，建议在使用的过程中不要用力拉扯电源线，禁止碰撞和用力挤压灯珠表面。

4.如发现有破损的地方可以剪去一个单元，以免引起危险。

5．当灯带还是整卷、堆成团或者还没有拆开包装时，请勿通电。

6.安装时先将灯带两端主电线的毛刺用剪切工具剪干净，以免造成短路。

7.请勿在安装的过程中接通电源，只有在接驳、安装以及固定好之后方可接通电源。

8.在安装过程中，不能用铁丝金属材料扎灯带，以免造成扎进灯带内造成短路、漏电、破损灯带等。

9.LED有正负极之分，接反会不亮，在安装接驳时要认真区分正负极，以免接错损坏产品。
