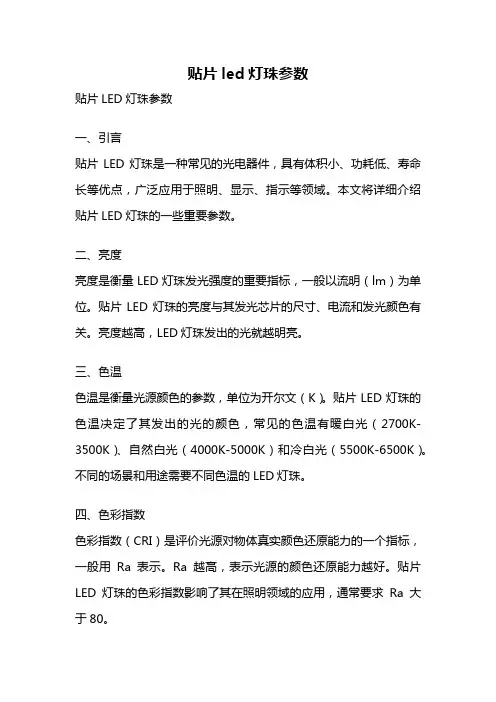

贴片led灯珠参数贴片LED灯珠参数一、引言贴片LED灯珠是一种常见的光电器件，具有体积小、功耗低、寿命长等优点，广泛应用于照明、显示、指示等领域。
本文将详细介绍贴片LED灯珠的一些重要参数。
二、亮度亮度是衡量LED灯珠发光强度的重要指标，一般以流明（lm）为单位。
贴片LED灯珠的亮度与其发光芯片的尺寸、电流和发光颜色有关。
亮度越高，LED灯珠发出的光就越明亮。
三、色温色温是衡量光源颜色的参数，单位为开尔文（K）。
贴片LED灯珠的色温决定了其发出的光的颜色，常见的色温有暖白光（2700K-3500K）、自然白光（4000K-5000K）和冷白光（5500K-6500K）。
不同的场景和用途需要不同色温的LED灯珠。
四、色彩指数色彩指数（CRI）是评价光源对物体真实颜色还原能力的一个指标，一般用Ra表示。
Ra越高，表示光源的颜色还原能力越好。
贴片LED灯珠的色彩指数影响了其在照明领域的应用，通常要求Ra大于80。
五、工作电压和电流贴片LED灯珠的工作电压和电流是其正常工作所需的电气参数。
工作电压一般为3V或5V，工作电流一般为20mA。
合理的电压和电流可以保证贴片LED灯珠的正常发光和使用寿命。
六、发光角度发光角度是指贴片LED灯珠发出光线的范围，一般以度数表示。
不同的发光角度适用于不同的应用场景，如照明领域一般选择较大的发光角度，而显示领域则需较小的发光角度。
七、反射率和透光率贴片LED灯珠的反射率和透光率是指其发光面的反射和透过光线的能力。
高反射率和透光率可以提高贴片LED灯珠的发光效率和亮度，同时减少能量损耗。
八、耐压和防护等级贴片LED灯珠的耐压是指其可以承受的最大电压，常见的耐压为1000V。
防护等级是指贴片LED灯珠对尘埃和水的防护能力，常见的防护等级有IP20、IP65等。
九、使用寿命贴片LED灯珠的使用寿命与其发光芯片和工作环境有关，一般可达到50000小时以上。
使用寿命长是贴片LED灯珠的重要优势之一。

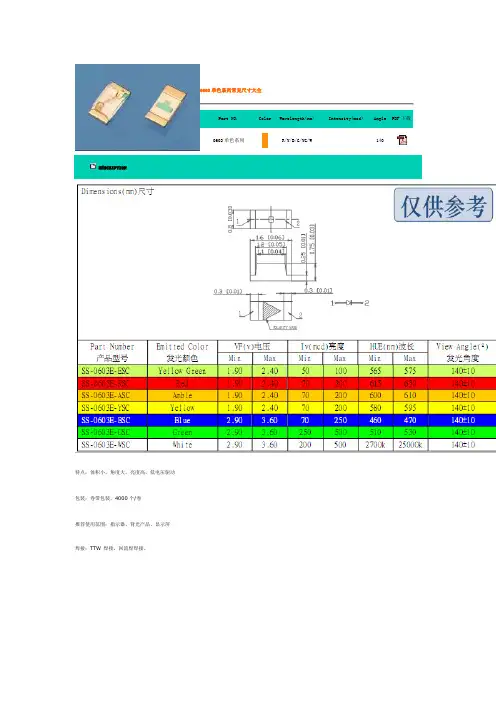

0603单色系列常见尺寸大全Part NO. Color Wavelength(nm) Intensity(mcd)Angle PDF下载0603单色系列R/Y/B/G/YG/W 140DESCRIPTION特点：体积小，角度大，亮度高，低电压驱动包装：卷带包装，4000个/卷推荐使用范围：指示器、背光产品、显示屏焊接：TTW 焊接，回流焊焊接。
0805单色系列Part NO.Color Wavelength(nm)Intensity(mcd)Angle PDF 下载0805单色系列R/Y/A/B/G/YG/W 140DESCRIPTION 特点：体积小，角度大，亮度高，低电压驱动包装：卷带包装，3000个/卷推荐使用范围：指示器、背光产品、显示屏焊接：TTW 焊接，回流焊焊接。
1206单色系列Part NO. Color Wavelength(nm) Intensity(mcd)Angle PDF 下载1206单色系列R/Y/A/B/G/YG/W140DESCRIPTION 特点：体积小，角度大，亮度高，低电压驱动包装：卷带包装，3000个/卷推荐使用范围：指示器、背光产品、显示屏焊接：TTW 焊接，回流焊焊接。
3020单色系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF下载3020单色系列R/Y/B/G/W 120DESCRIPTION封装：白色PLCC 外壳,硅胶或环氧树脂封装;特点：体积小，角度大，亮度高，低电压驱动，颜色一致性好，无色差;包装：编带包装,2000PCS /卷;推荐使用范围：背光产品、灯条灯带，广告照明; 焊接：TTW 焊接，回流焊焊接;5050全彩RGBPart NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载5050全彩RGBRGB RGB 120DESCRIPTION封装：白色PLCC 外壳,硅胶或环氧树脂封装;特点：体积小，角度大，亮度高，低电压驱动，颜色一致性好，无色差;包装：编带包装，1000PCS/卷;推荐使用范围：背光产品、灯条灯带，广告照明; 焊接：TTW 焊接，回流焊焊接;3528单色系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载3528单色系列R/Y/A/B/G/YG/PR/W 120DESCRIPTION封装：白色PLCC外壳,硅胶或环氧树脂封装;特点：体积小，角度大，亮度高，低电压驱动，颜色一致性好，无色差;包装：编带包装，2000PCS/卷;推荐使用范围：背光产品、灯条灯带，广告照明;焊接：TTW 焊接，回流焊焊接;3V内凹系列Part NO. ColorWavelength(nm)Intensity(mcd) Angle PDF下载3V系列DESCRIPTION产品型号发光颜色电压范围（v）亮度范围（mcd）波长（nm）发光角度3T 平头系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载3T 系列DESCRIPTION产品型号发光颜电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度30圆头系列Part NO. Color Wavelength(nm)Intensity(mcd) Angle PDF 下载30系列产品型号 发光颜电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度5V 内凹系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载5V 系列DESCRIPTION产品型号发光颜色电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度5T 平头系列Part NO. Color Wavelength(nm) Intensity(mcd) Angle PDF 下载 5T 系列产品型号发光颜电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度5N 无边系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载5N 系列DESCRIPTION产品型号发光颜电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度5A 子弹头系列Part NO. Color Wavelength(nm) Intensity(mcd) Angle PDF 下载 5A 系列产品型号发光颜色电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度50圆头系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载50系列DESCRIPTION产品型号发光颜电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度80圆头系列Part NO. Color Wavelength(nm) Intensity(mcd)Angle PDF 下载80系列产品型号发光颜电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度10圆头系列Part NO. Color Wavelength(nm) Intensity(mcd) Angle PDF 下载 10系列1A 子弹头系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载1A 子弹头系列DESCRIPTION产品型号 发光颜电压范围亮度范围（mcd ） 波长（nm ） 发光角度25方形系列Part NO. Color Wavelength(nm) Intensity(mcd)Angle PDF 下载25方形系列58钢盔系列Part NO.ColorWavelength(nm)Intensity(mcd)AnglePDF 下载58钢盔系列DESCRIPTION产品型号发光颜色电压范围（v ） 亮度范围（mcd ） 波长（nm ） 发光角度。

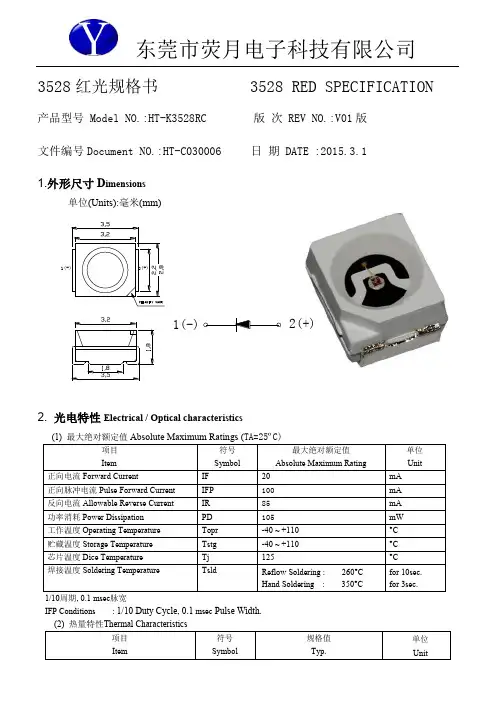

东莞市荧月电子科技有限公司3528红光规格书 3528 RED SPECIFICATION产品型号 Model NO.:HT-K3528RC 版 次 REV NO.:V01版 文件编号Document NO.:HT-C030006 日 期 DATE :2015.3.1 1.外形尺寸D imensions单位(Units):毫米(mm)1(-)2(+)2. 光电特性Electrical / Optical characteristics1/10周期, 0.1 msec 脉宽IFP Conditions : 1/10 Duty Cycle, 0.1 msec Pulse Width.½ Rja = Heat resistance from Dice to Ambient temperature (Ta) Rjs = Heat resistance from Dice to Solder temperature of Cathode Side (Ts)(3) 原始光电参数Initial Electrical/Optical Characteristics (TA=25ºC) Array(4)发光强度范围Luminous Intensity Ranking (TA=25ºC)允许误差± 10%Luminous Intensity Measurement allowance is ± 10%.(5)颜色范围Color Ranking (TA=25ºC)Color Coordinates Measurement allowance is ± 0.01.3.包装PACKAGING(1)LEDS在装带之后纸箱包装. The LEDs are packed in cardboard boxes after taping.(2)装带规格Taping Specifications (单位:毫米Units:mm)(3)卷轴尺寸Reel Dimension装带数量2000个/卷2000Pcs/Reel(3) 最小包装标签注明以下:产品名称.批号.光电范围.数量.The label on the minimum packing unit shows ; Part Number, Lot Number, Ranking, Quantity.(4)请注意防水防潮Keep away from wate r, moisture in order to protect the LEDs.(5) 须采取适当防护措施,以防包装箱跌落或受到强力撞击造成对产品的损伤.The LEDS may be damaged if the boxes are dropped or receive a strong impact against them. so precautions must be taken to prevent any damage.4.可靠性RELIABILITY5.注意事项Cautions(1) 焊接条件Soldering Conditions本产品最多只可回焊两次,且在首次回焊后须冷却至室温之后方可进行第二次回焊.Number of reflow process shall be less than 2 times and cooling process to normal temperature is required between first and Second soldering process. 推荐焊接条件(Recommended soldering conditions)有铅回焊（Lead Solder ） 无铅回焊(Lead-Free Solder)推荐焊盘式样(Recommended Soldering Pattern ) 单位:毫米( Units:mm )(2)静电 Static Electricity触摸LED 时,推荐使用防静电手腕带或防静电手套.It is recommended that a wrist band or an anti-electrostatic glove be used when handling the LEDs. 所有装置、设备、机器均应接地.All devices, equipment and machinery must be properly grounded.静电损坏的LED会显示出异常特征:正向电压变低或在低电流时死灯.标准: I F=0.5mA时, V F > 2.0VDamaged LEDs will show some unusual characteristics such as the forward voltage becomes lower, or the LEDs do not light at the low current. Criteria : (V F > 2.0V at I F=0.5mA)(3)防潮包装Moisture Proof Package使用防潮包装It is recommended that moisture proof package be used .(4)储藏Storage打开包装袋之前,LED在温度为30°C或更低湿度70%RH以下,可保存一年.Before opening the package ,The LEDs should be kept at 30°C or less and 70%RH or less. The LEDs should be used within a year.（5）打开包装之后,应在24hrs 内焊接完毕.After opening the package, The LEDs should be soldered within 24 hours (1days) after opening the package. If unused LEDs remain, they should be stored in moisture proof packages, such as sealed containers with packages of moisture absorbent material (silica gel).下列情况发生时，须要在焊接前重新烘烤60 ± 5°C,24小时以上。

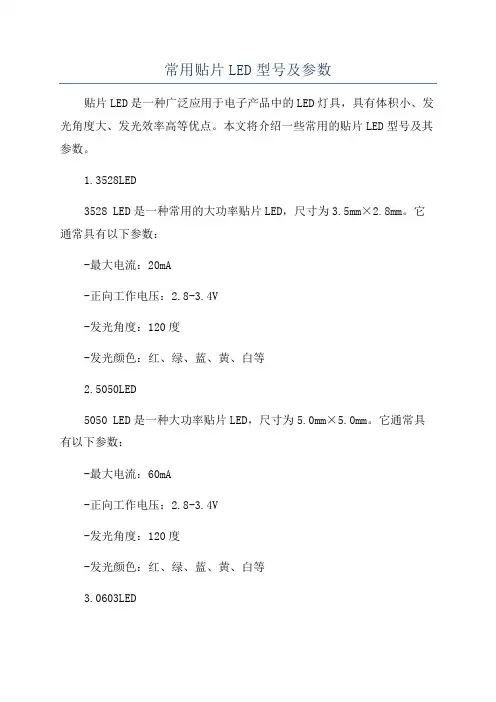

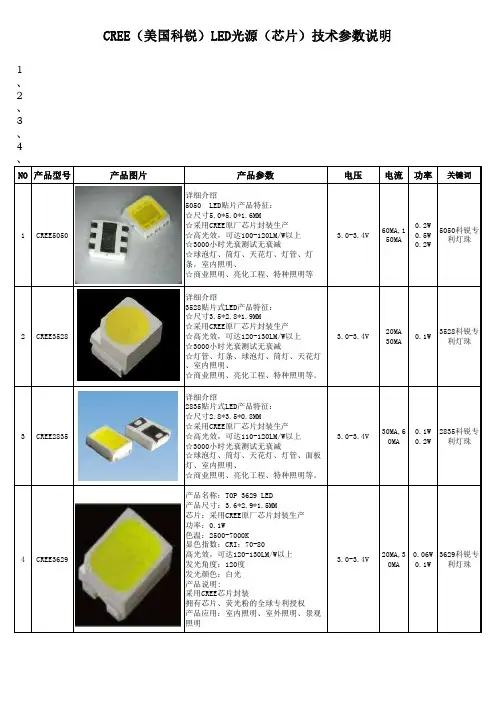

常用贴片LED型号及参数贴片LED是一种广泛应用于电子产品中的LED灯具，具有体积小、发光角度大、发光效率高等优点。
本文将介绍一些常用的贴片LED型号及其参数。
1.3528LED3528 LED是一种常用的大功率贴片LED，尺寸为3.5mm×2.8mm。
它通常具有以下参数：-最大电流：20mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等2.5050LED5050 LED是一种大功率贴片LED，尺寸为5.0mm×5.0mm。
它通常具有以下参数：-最大电流：60mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等3.0603LED0603 LED是一种小功率贴片LED，尺寸为0.6mm×0.3mm。
它通常具有以下参数：-最大电流：20mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等4.0805LED0805 LED是一种小功率贴片LED，尺寸为0.8mm×0.5mm。
它通常具有以下参数：-最大电流：20mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等5.1206LED1206 LED是一种小功率贴片LED，尺寸为1.2mm×0.6mm。
它通常具有以下参数：-最大电流：20mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等6.2835LED2835 LED是一种大功率贴片LED，尺寸为2.8mm×3.5mm。
它通常具有以下参数：-最大电流：20mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等7.3014LED3014 LED是一种大功率贴片LED，尺寸为3.0mm×1.4mm。
它通常具有以下参数：-最大电流：20mA-正向工作电压：2.8-3.4V-发光角度：120度-发光颜色：红、绿、蓝、黄、白等8.5730LED5730 LED是一种大功率贴片LED，尺寸为5.7mm×3.0mm。

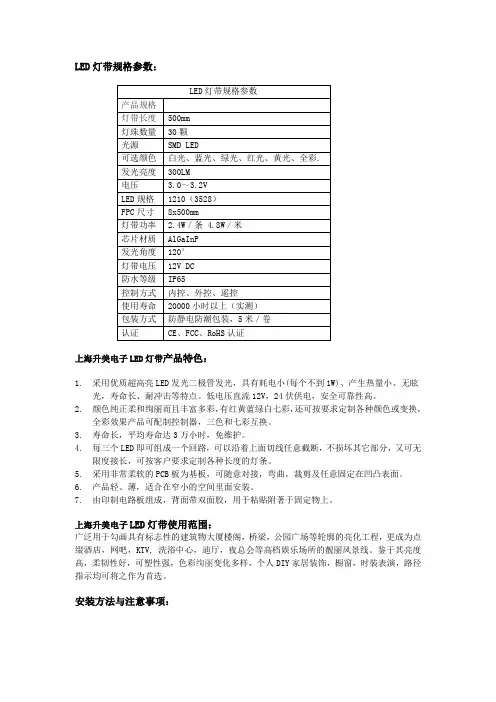

LED灯带规格参数：上海升美电子LED灯带产品特色：1.采用优质超高亮LED发光二极管发光，具有耗电小(每个不到1W)、产生热量小、无眩光，寿命长、耐冲击等特点。
低电压直流12V，24伏供电，安全可靠性高。
2.颜色纯正柔和绚丽而且丰富多彩，有红黄蓝绿白七彩，还可按要求定制各种颜色或变换，全彩效果产品可配制控制器，三色和七彩互换。
3.寿命长，平均寿命达3万小时，免维护。
4.每三个LED即可组成一个回路，可以沿着上面切线任意截断，不损坏其它部分，又可无限度接长，可按客户要求定制各种长度的灯条。
5.采用非常柔软的PCB板为基板，可随意对接，弯曲，裁剪及任意固定在凹凸表面。
6.产品轻、薄，适合在窄小的空间里面安装。
7.由印制电路板组成，背面带双面胶，用于粘贴附著于固定物上。
上海升美电子LED灯带使用范围：广泛用于勾画具有标志性的建筑物大厦楼阁，桥梁，公园广场等轮廓的亮化工程，更成为点缀酒店，网吧，KTV, 洗浴中心，迪厅，夜总会等高档娱乐场所的靓丽风景线。
鉴于其亮度高，柔韧性好，可塑性强，色彩绚丽变化多样，个人DIY家居装饰，橱窗，时装表演，路径指示均可将之作为首选。
安装方法与注意事项：1、室内安装：LED灯带用于室内装饰时，由于不必经受风吹雨打，所以安装就非常简单。
以光虹电子生产的LED灯带为例，每款LED灯带的背后都贴有自粘性3M双面胶，安装时可以直接撕去3M双面胶表面的贴纸，然后把灯条固定在需要安装的地方，用手按平就好了。
至于有的地方需要转角或者是长了怎么办？很简单，LED灯带是以3个LED为一组的串并联方式组成的电路结构，每3颗LED即可以剪断单独使用。
2、户外安装：户外安装由于会经受风吹雨淋，如果采用3M胶固定的话，时间一久就会造成3M胶粘性降低而致使LED灯带脱落，因此户外安装常采用卡槽固定的方式，需要剪切和连接的地方，方法和室内安装一样，只是需要另外配备防水胶，以巩固连接点的防水效果。
3、电源连接方法：LED灯带一般电压为直流12V，因此需要使用开关电源供电，电源的大小根据LED灯带的功率和连接长度来定。

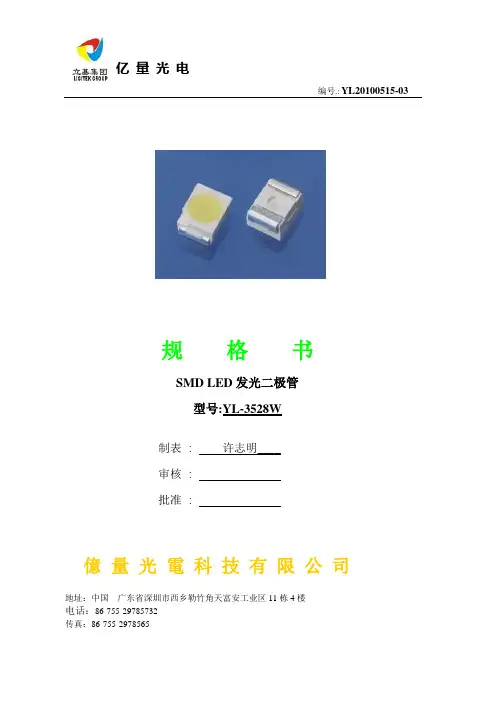

编号.: YL20100515-03规格书SMD LED发光二极管型号:YL-3528W制表 : 许志明____审核 :批准 :億量光電科技有限公司地址：中国广东省深圳市西乡勒竹角天富安工业区11栋4楼电话：86-755-29785732传真：86-755-2978565编号.: YL20100515-03⏹ 特性● 发光效率高● 发光响应时间短、寿命长 ● 环保、节能、低压驱动 ● 耐热、耐湿、 ● 光色纯、显色性高■ 产品简述本产品采用精密的光学设计，良好的散热结构，从而形成了特定的发光角度和均匀的光强分布，并且出色的导热性能稳定了光电特性和使用寿命。
特高的光通量更是大幅度的减少照明使用数量，从而降低整体成本。
■标准结构图⏹ 应用领域 ● 背光源● 指示灯、手电筒… ● 汽车灯、矿灯,路灯… ● 照明、户外景观编号.: YL20100515-03⏹ 光电参数⏹⏹ 最大规格限度（Ta=25℃）项目符号 最大值 单位 峰值电流(1/10 工作周期,0.1ms脉冲宽度)I FP 100 mA 正向电流 I F 30 mA 抗人体静电（ESD ）5000 V 反向压降 V R 10V应用温度 Topr -25℃ to +75℃ 存储温度 Tstg -30℃ to +80℃ 焊接温度Tsod260℃ for 5 Seconds⏹ 注意：1. 光电产品需按照光电特性使用。
2. 发光强度的测量公差为： ±10%。
3. 正向电压测量公差为： ±0.05 V 。
4.色度坐标的测量公差为： ±0.015 。
项 目 符号 最小值 典型值 最大值 单位 测试条件光通量 φ 4 4.5 5 Lm IF=20mA发光角度 2θ1/2 --- 120 --- Deg 色温Tc 5500 --- 7000 k色坐标X 0.303 --- 0.333---Y 0.333 --- 0.3791 正向电压 VF 3.0 3.2 3.6 V 反向电流IR---5---μAVR=5V编号.: YL20100515-03色区x1 y1 x2 y2 x3 y3 x4 y4 TC范围（K）H3 0.3052 0.3222 0.3121 0.3291 0.3102 0.3433 0.3024 0.33586500K-7000K H4 0.3024 0.3358 0.3102 0.3433 0.3084 0.3567 0.2999 0.3485J3 0.3121 0.3291 0.322 0.3386 0.3209 0.3536 0.3102 0.34336000k-6500k J4 0.3102 0.3433 0.3209 0.3536 0.3198 0.3677 0.3084 0.3567K3 0.322 0.3386 0.332 0.3475 0.3321 0.3639 0.3209 0.35365500k-6000k K4 0.3209 0.3536 0.3321 0.3639 0.3321 0.3791 0.3198 0.3677色区分BIN 所参照为照明参数标准编号.: YL20100515-03 ■光电曲线图编号.: YL20100515-03编号.: YL20100515-03编号.: YL20100515-03 ■圈带■使用说明1.所有相关作业人员一定要做好防静电如: 带静电环,穿静电衣, 静电鞋.2.作业机台及作业桌面均需加裝地线.3.焊接温度在260℃左右,时间控制在5S以内,焊接点离胶体底部在2mm以上,电烙铁一定要接地.4.请勿带电焊接LED.5.通電情況下,避免在80℃以上高温作业,如有高温作业一定要做好散热.6.产品拆封后尽快使用，不得在有腐蚀气体的环境下存放或使用，暴露在空气中的时间不得超过1个月，否则引脚会导致氧化.7.LED是直流器件，反向电压不得大于5ｖ,否则LED容易损坏。

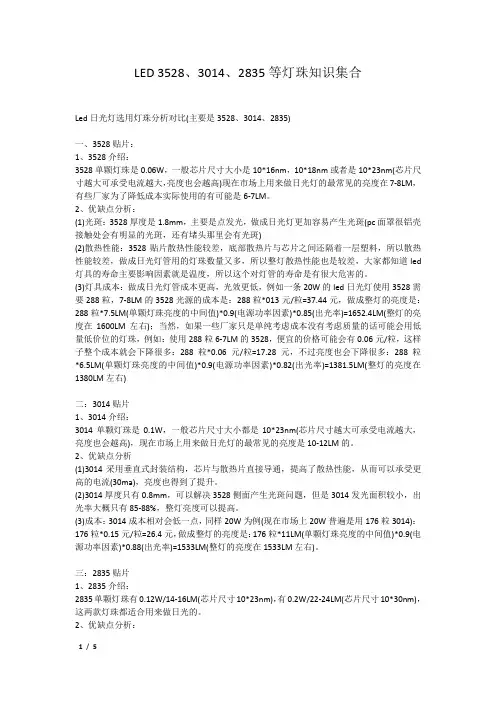

LED 3528、3014、2835等灯珠知识集合Led日光灯选用灯珠分析对比(主要是3528、3014、2835)一、3528贴片：1、3528介绍：3528单颗灯珠是0.06W，一般芯片尺寸大小是10*16nm，10*18nm或者是10*23nm(芯片尺寸越大可承受电流越大，亮度也会越高)现在市场上用来做日光灯的最常见的亮度在7-8LM，有些厂家为了降低成本实际使用的有可能是6-7LM。
2、优缺点分析：(1)光斑：3528厚度是1.8mm，主要是点发光，做成日光灯更加容易产生光斑(pc面罩很铝壳接触处会有明显的光斑，还有堵头那里会有光斑)(2)散热性能：3528贴片散热性能较差，底部散热片与芯片之间还隔着一层塑料，所以散热性能较差，做成日光灯管用的灯珠数量又多，所以整灯散热性能也是较差，大家都知道led 灯具的寿命主要影响因素就是温度，所以这个对灯管的寿命是有很大危害的。
(3)灯具成本：做成日光灯管成本更高，光效更低，例如一条20W的led日光灯使用3528需要288粒，7-8LM的3528光源的成本是：288粒*013元/粒=37.44元，做成整灯的亮度是：288粒*7.5LM(单颗灯珠亮度的中间值)*0.9(电源功率因素)*0.85(出光率)=1652.4LM(整灯的亮度在1600LM左右)；当然，如果一些厂家只是单纯考虑成本没有考虑质量的话可能会用低量低价位的灯珠，例如：使用288粒6-7LM的3528，便宜的价格可能会有0.06元/粒，这样子整个成本就会下降很多：288粒*0.06元/粒=17.28元，不过亮度也会下降很多：288粒*6.5LM(单颗灯珠亮度的中间值)*0.9(电源功率因素)*0.82(出光率)=1381.5LM(整灯的亮度在1380LM左右)二：3014贴片1、3014介绍：3014单颗灯珠是0.1W，一般芯片尺寸大小都是10*23nm(芯片尺寸越大可承受电流越大，亮度也会越高)，现在市场上用来做日光灯的最常见的亮度是10-12LM的。
LED灯珠分类与使用事项一、LED灯珠的分类LED英文为（light emitting diode），LED灯珠就是发光二极管的英文缩写简称。
主要包括支架、芯片、透镜、导线等。
LED种类很多，插件式的按直径分有：圆形3mm、5mm、8mm、10mm、方形等等；贴片的有：3014、3528、5050、5630等等；按功率分有小功率：0.08W、0.2W、0.5W、1W等等；按颜色分有：红色、蓝色、黄色、绿色、白色等等。
目前我司使用的LED灯珠主要应用包括，LED路灯灯头（主要采用正白单颗一瓦）、LED交通信号灯（插件式）.。
二、目前所使用的技术标准1、路灯标称的LED1W一般工作电流为350MA，电压为2.79~3.99V。
目前我司采用无恒流源的灯头（串联方式以单颗1W灯珠10串为主），输入电压为32V~36V；以控制器起到恒流升压的作用。
使用的灯珠参数为：电压3.2~3.6V；电流为300-350MA；光通量为100~120lm，色温白光6000k~7000k2、交通信号灯按照光色可以推断：红光电压1.9~2.1V；电流为30MA黄光电压2.0~2.4V；电流为30MA绿光电压2.2~2.8V ；电流为20MA蓝光和白光电压2.8~3.5V；电流为20MA目前我司采用的交通信号灯具体包括：车行灯（竖向左转红黄绿指示箭头、直行红黄绿指示箭头、右转红黄绿指示箭头、红绿倒计时），人行灯（人行红绿指示灯、红绿倒计时），主要输入电压为24V。
使用灯珠参数为红灯、黄灯为4000~6000MCD；绿光为8000~10000MCD。
波长分别为红光为620~625NM,绿光为503~505NM，黄灯为590~593NM。
三、LED灯具的失效LED灯具的失效主要分为：1、来源于电源和驱动的失效（一）供电电压的突然升高。
让供电电源电压突然升高的原因就很多了，例如电源的质量问题，或者用户的使用问题等等原因都可能让供电的电源电压突然升高。
