3020贴片LED灯珠规格书

  • 格式：pdf
  • 大小：412.40 KB
  • 文档页数：11

下载文档原格式

  / 11

合集下载

冰蓝色LED规格书

冰蓝色LED规格书
Storage Temperature Range （储存温度范围）
Lead Soldering Temperature(1.6mm Form Body) 焊锡温度 （从根部 1.6 毫米处）
Rating（数值） 70 100
Unit(单位） mW mA
20
mA
5
V
-20℃ ~ +80℃
-30℃ ~ +100℃
温度快速变化继之以 循环温热
Thermal Shock Followed by high Temperature and High Humidity Cyclic
-40℃→10 min.
5 次循环 ↓↑ 转移 (2～3) min
5 Cycles
Shift
100℃→10 min
↓
25℃～55℃
(90%～95%) RH

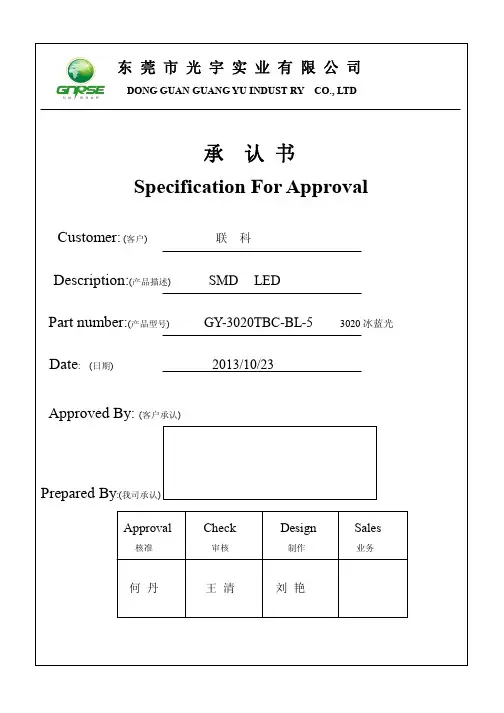

承 认书 Specification For Approval
Customer: (客户) Description:(产品描述) Part number:(产品型号) Date: (日期)
联科
SMD LED GY-3020TBC-BL-5 3020 冰蓝光
2013/10/23
Approved By: (客户承认)
*Low power consumption . (低耗电量)
*High efficiency. (高功率)
*Versatile mounting on p.c board or panel. (通用的装备在 PCB 板上或面板上)
*I.C compatible/ low current requirement. (与 IC 配套使用/低电流需求)
Unless Otherwise Noted)（25℃条件下的电性曲线图）

KPDA-3020SYCK 3.0x2.0mm 右角LED商品说明书

KPDA-3020SYCK 3.0x2.0mm 右角LED商品说明书

SPEC NO: DSAJ0835 APPROVED: WYNEC
REV NO: V.3B CHECKED: Allen Liu
DATE: APR/09/2014 DRAWN: L.Q.Xie
PAGE: 5 OF 5 ERP: 1203006085
DATE: APR/09/2014 DRAWN: L.Q.Xie
PAGE: 3 OF 5 ERP: 1203006085
KPDA-3020SYCK
Reflow soldering is recommended and the soldering profile is shown below. Other soldering methods are not recommended as they might cause damage to the product.

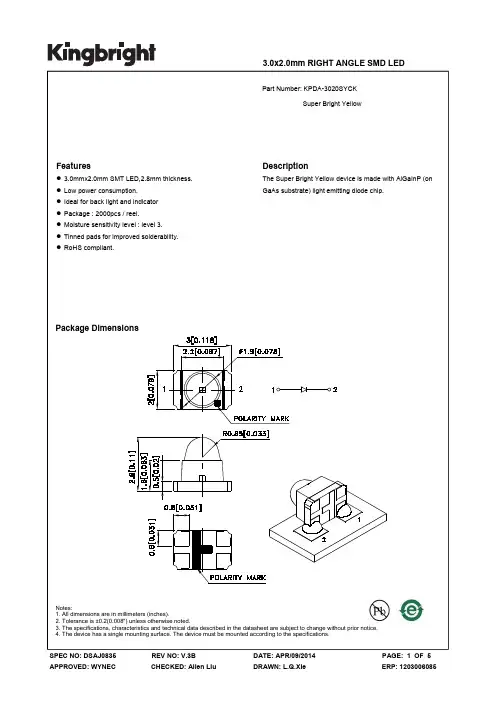

SPEC NO: DSAJ0835 APPROVED: WYNEC
REV NO: V.3B CHECKED: Allen Liu
DATE: APR/09/2014 DRAWN: L.Q.Xie
PAGE: 1 OF 5 ERP: 1203006085
Selection Guide
Part No.
Dice
Package Dimensions
Notes: 1. All dimensions are in millimeters (inches). 2. Tolerance is ±0.2(0.008") unless otherwise noted. 3. The specifications, characteristics and technical data described in the datasheet are subject to change without prior notice. 4. The device has a single mounting surface. The device must be mounted according to the specifications.

CREE(美国科锐)LED光源(芯片)技术参数说明

CREE(美国科锐)LED光源(芯片)技术参数说明

3.0-3.4V
20MA
0.06W
3020科锐专 利灯珠
详细介绍 3014贴片式LED产品特征： ☆尺寸3.0*1.4*1.0MM ☆采用CREE原厂芯片封装生产 ☆高光效，可达120LM/W以上 ☆3000小时光衰测试无衰减 ☆球泡灯、筒灯、天花灯、灯管、面板 灯、室内照明、 ☆商业照明、亮化工程、特种照明等。
3.0-3.4V
150MA
0.5W
5630科锐专 利灯珠
详细介绍 5730 贴片LED产品特征： ☆尺寸5.7*3.0*0.9MM ☆采用CREE原厂芯片封装生产 ☆高光效，可达100-120LM/W以上 ☆3000小时光衰测试无衰减 ☆球泡灯、筒灯、天花灯、灯管、面板 灯、室内照明、 ☆商业照明、亮化工程、特种照明等
电压
电流 功率 关键词
3.0-3.4V
60MA,1 50MA
0.2W 0.5W 0.2W
5050科锐专 利灯珠
详细介绍 3528贴片式LED产品特征： ☆尺寸3.5*2.8*1.9MM ☆采用CREE原厂芯片封装生产 ☆高光效，可达120-130LM/W以上 ☆3000小时光衰测试无衰减 ☆灯管、灯条、球泡灯、筒灯、天花灯 、室内照明、 ☆商业照明、亮化工程、特种照明等。
产品名称：TOP 3629 LED 产品尺寸：3.6*2.9*1.5MM 芯片：采用CREE原厂芯片封装生产 功率：0.1W 色温：2500-7000K 显色指数：CRI：70-80 高光效，可达120-130LM/W以上 发光角度：120度 发光颜色：白光 产品说明: 采用CREE芯片封装 拥有芯片、荧光粉的全球专利授权 产品应用：室内照明、室外照明、景观 照明
1 、 2 、 3 、 4 、 NO 产品型号

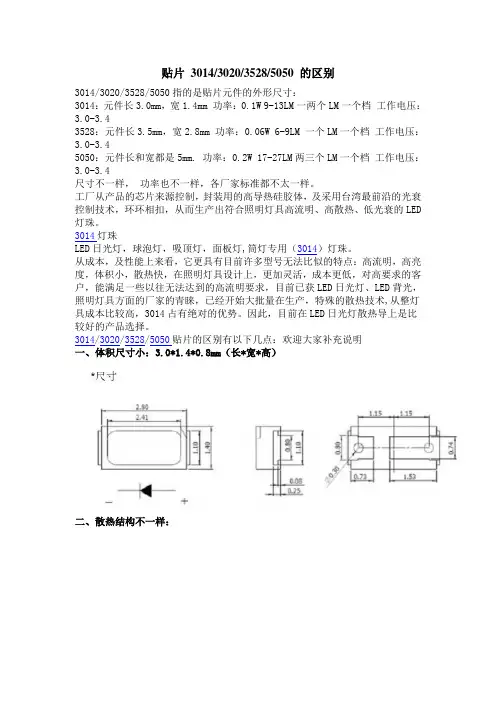

贴片 3014 3020 3528 5050 的定义与区别

贴片 3014 3020 3528 5050 的定义与区别

贴片3014/3020/3528/5050 的区别3014/3020/3528/5050指的是贴片元件的外形尺寸：3014：元件长3.0mm，宽1.4mm 功率：0.1W 9-13LM一两个LM一个档工作电压：3.0-3.43528：元件长3.5mm，宽2.8mm 功率：0.06W 6-9LM 一个LM一个档工作电压：3.0-3.45050：元件长和宽都是5mm. 功率：0.2W 17-27LM两三个LM一个档工作电压：3.0-3.4尺寸不一样，功率也不一样，各厂家标准都不太一样。

工厂从产品的芯片来源控制，封装用的高导热硅胶体，及采用台湾最前沿的光衰控制技术，环环相扣，从而生产出符合照明灯具高流明、高散热、低光衰的LED 灯珠。

3014灯珠LED日光灯，球泡灯，吸顶灯，面板灯,筒灯专用（3014）灯珠。

从成本，及性能上来看，它更具有目前许多型号无法比似的特点：高流明，高亮度，体积小，散热快，在照明灯具设计上，更加灵活，成本更低，对高要求的客户，能满足一些以往无法达到的高流明要求，目前已获LED日光灯、LED背光，照明灯具方面的厂家的青睐，已经开始大批量在生产，特殊的散热技术,从整灯具成本比较高，3014占有绝对的优势。

因此，目前在LED日光灯散热导上是比较好的产品选择。

3014/3020/3528/5050贴片的区别有以下几点：欢迎大家补充说明一、体积尺寸小：3.0*1.4*0.8mm（长*宽*高）二、散热结构不一样：3014采用独特的LED散热结构，其芯片放置于接脚上，有助于芯片节点的散热，芯片节点温度不会产生累积。

从而保证灯珠的使用寿命和良好使用性，低光衰。

另外3014的热阻低于同类产品，在常温下测试，优于同类产品（3020/3528/5050）。

三、工作的正向电流不一样：3014 IF=30MA3020 IF=20MA3528 IF=20MA5050 IF=60MA更省成本：3014产品芯片具有特殊的散热技术，电流可以在30MA正常使用，灯珠亮度高达9-11LM，相对同类亮度的产品来说，流明更高，使用颗数更少，从整体灯具成本来看，3014具有绝对优势，同时3014在散热方面也比同类产品要好很多，完全可以超越3528等同类产品。

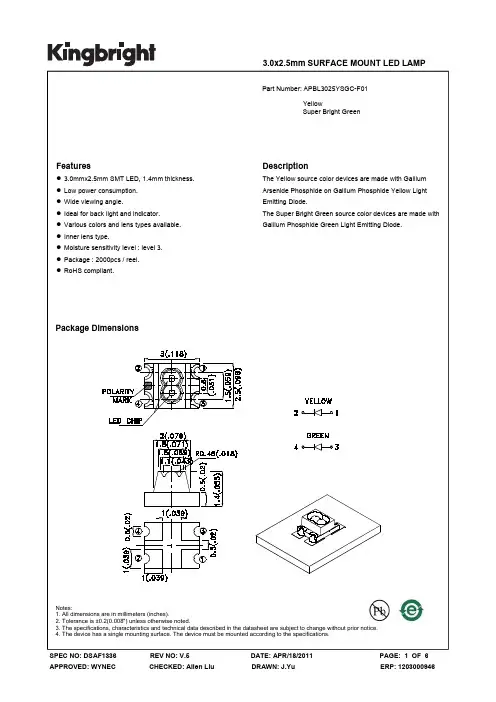

3.0x2.5mm 低功耗绿色LED灯泡说明书

3.0x2.5mm 低功耗绿色LED灯泡说明书

DATE: APR/18/2011 DRAWN: J.Yu
PAGE: 6 OF 6 ERP: 1203000946
VF [2]
Forward Voltage
Yellow Super Bright Green
IR
Reverse Current
Notes: 1.Wavelength: +/-1nm. 2. Forward Voltage: +/-0.1V.
Yellow Super Bright Green
Typ.
590 565
588 568
35 30
20 15
2.1 2.2
Max.
2.5 2.5 10 10
Units nm
Test Conditions IF=20mA
nm
IF=20mA
nm
IF=20mA
pF
VF=0V;f=1MHz
V
IF=20mA
uA
VR = 5V
Absolute Maximum Ratings at TA=25°C
Parameter
Yellow
Power dissipation
75
DC Forward Current
30
Peak Forward Current [1]
140
Reverse Voltage
Operating Temperature
Storage Temperature
Note: 1. 1/10 Duty Cycle, 0.1ms Pulse Width.
APBL3025YSGC-F01
Yellow (GaAsP/GaP) Super Bright Green (GaP)

LED灯珠光通量

LED灯珠光通量

贴片3528 三、 贴片
1.常用芯片厂商： 晶元、奇力、广稼、三安、CREE、灿 圆、华新丽华、新世纪、龙达、晶发 等。 2.通常草帽形的白光光通量如下： 晶元（10*23mil):6-7流明 奇力（10*23mil):6-7流明 三安（10*23mil):6-7流明 华新丽华（10*16mil):5-6流明 新世纪（12*13mil):5-6流明 晶发（12*12）：5-6流明 3. 3528贴片灯珠由于体积小，易安装 普遍用于照明产品，如灯管、玉米灯 等。
贴片3020 二、 贴片
1.常用芯片厂商： 晶元、奇力、广稼、三安、CREE、灿 圆、华新丽华、新世纪、龙达、晶发 等。 2.通常草帽形的白光光通量如下： 晶元（10*23mil):6.5-7.5流明 奇力（10*23mil):6.5-7.5流明 三安（10*23mil):6-7流明 华新丽华（10*16mil):5.5-6.5流明 新世纪（12*13mil):5-6流明 晶发（12*12）：5-6流明 3. 3020贴片灯珠由于体积小，易安装 普遍用于背光照明产品。
深圳市炫丽阳光电股份有限公司
LED灯珠光通量参数培训 LED灯珠光通量参数培训
一、 5mm直插草帽 直插草帽
1.常用芯片厂商： 晶元、奇力、广稼、三安、灿圆、华 新丽华、新世纪、龙达、晶发等。 2.通常草帽形的白光光通量如下： 晶元（10*23mil):6-7流明 奇力（10*23mil):6-7流明 三安（10*23mil):6-7流明 华新丽华（10*16mil):5-6流明 新世纪（12*13mil):5-6流明 晶发（12*12）：5-6流明 3. 5mm直插草帽灯珠通常用于照明产 品，一般光通量要求在6流明以上，低 于6流明很少使用。
贴片5050 四、 贴片

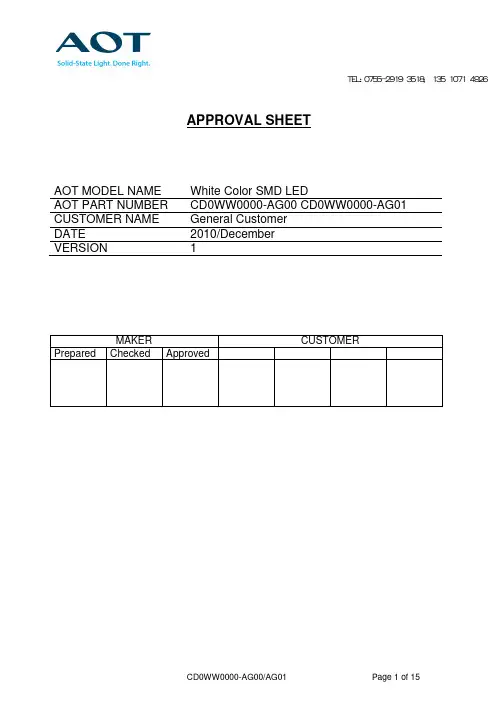

台湾AOT灯珠产品规格书3020系列

台湾AOT灯珠产品规格书3020系列

Symbol IF IFP VR Tj Topr Tstg
ESD PD Tsld
Maximum Value
Unit
30
mA
100
mA
5
V
125
°C
-30 ~ +85
°C
-40 ~ +100
°C
±2000
V
105
mW
Reflow Soldering 260℃,10sec
CD0WW0000-AG00/AG01
Soldering Reflow
-Soldering of the SMD LEDs should conform to the soldering condition in the individual specifications. -SMD LEDs are designed for Reflow Soldering. -In the reflow soldering, too high temperature and too large temperature gradient such as rapid
Wavelength λ (nm)
90 o
0
CD0WW0000-AG00/AG01
Page 7 of 15
Preliminary
Recommended Reflow Soldering Conditions
Surface Mounting Condition
In automatic mounting of the SMD LEDs on printed circuit boards, any bending, expanding and pulling forces or shock against the SMD LEDs should be kept min. to prevent them from electrical failures and mechanical damages of the devices.

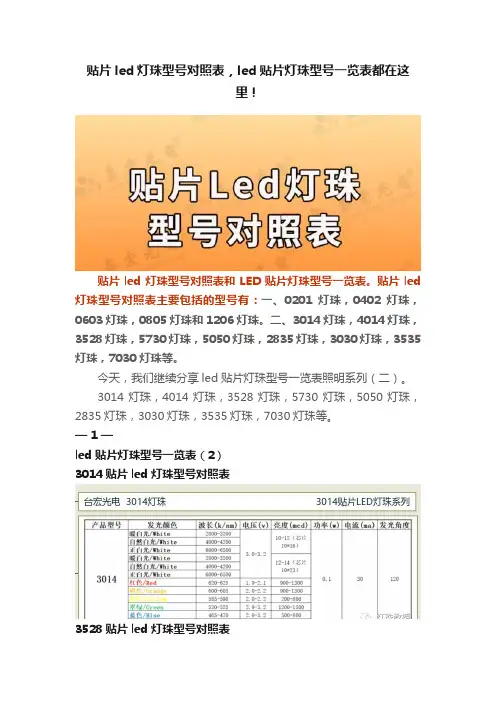

贴片led灯珠型号对照表，led贴片灯珠型号一览表都在这里！

贴片led灯珠型号对照表，led贴片灯珠型号一览表都在这里！

贴片led灯珠型号对照表，led贴片灯珠型号一览表都在这里！贴片led灯珠型号对照表和LED贴片灯珠型号一览表。

贴片led 灯珠型号对照表主要包括的型号有：一、0201灯珠，0402灯珠，0603灯珠，0805灯珠和1206灯珠。

二、3014灯珠，4014灯珠，3528灯珠，5730灯珠，5050灯珠，2835灯珠，3030灯珠，3535灯珠，7030灯珠等。

今天，我们继续分享led贴片灯珠型号一览表照明系列（二）。

3014灯珠，4014灯珠，3528灯珠，5730灯珠，5050灯珠，2835灯珠，3030灯珠，3535灯珠，7030灯珠等。

— 1 —led贴片灯珠型号一览表（2）3014贴片led灯珠型号对照表3528贴片led灯珠型号对照表3020&2016贴片led灯珠型号对照表3535贴片led灯珠型号对照表5730贴片led灯珠型号对照表335侧发灯珠3010侧发灯珠以上这些，都是我们比较常用的3014系列贴片LED灯珠型号规格参数。

3528贴片led灯珠参数一览表：（单色，双色，三色全彩）5730灯珠型号参数一览表（白光，彩光系列）其它：像4014，3030，5630，7030灯珠这些型号，因为参数和接近尺寸的功率，电流电流参数都差不多，所以，就没有特别列举。

更多的型号参数一览表，每个常用的型号都有。

如果你有具体的型号，可以直接咨询索取。

比如：像020侧发光灯珠，因为功率较小，现在慢慢地被3014侧发光系列取代，是因为3014侧发灯珠功率可以做0.1W,0.2W。

所以，一般对侧发功率较高的用户，也会优先选择3014侧发灯珠，亮度高，尺寸也相对较小。

总的来说贴片led灯珠型号对照表，给大家主要也是做一个参考的作用，其实这些款的型号规格参数相差不是很大，主要是功率，亮度和尺寸的差别。

很多工程师和采购用户，也会根据部分型号，咨询LED灯珠厂家。

这样，大家在新品选型或者找替代以前LED灯珠型号时，会有更好的选择。

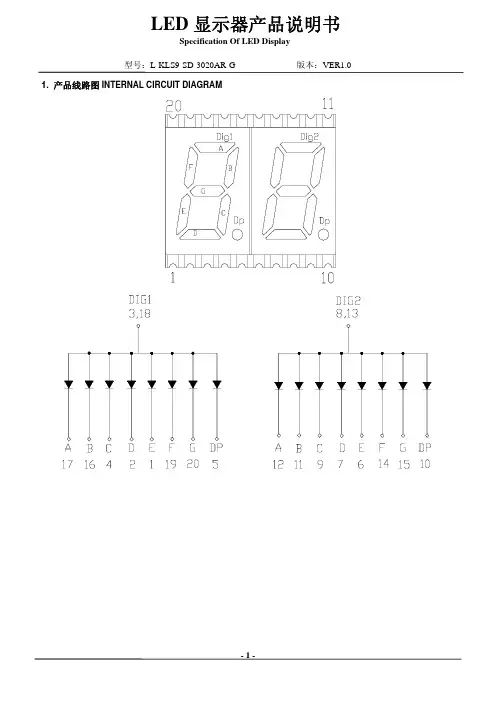

LED显示器产品说明书L-KLS9-SD-3020AR-G

LED显示器产品说明书L-KLS9-SD-3020AR-G

每段功耗 Power Dissipation Per Segment
52
每段峰值电流 Peak Forward Current Per Segment (1/10duty cycle 0.1ms pulse width)
100
每段平均正向电流 Average Forward Current Per Segment
1 版本：VER1.0
2.产品特征 FEATURES： z 高可靠性和高稳定性 High intensity and reliability z 高品质、和低功耗 High quality, Low power requirement z IC 易兼容，易装配 IC compatible , Easy assembly z ESD1000V
LED 显示器产品说明书
Specification Of LED Display
型号：L-KLS9-SD-3020AR-G
11..产产品品描线述路D图ESINCTREIPRTNIOALN：CIRCUIT DIAGRAM z 灰色显示面，白色笔段 Gray face，White Epoxy z 共阳显示屏 Common Anode Display z 红色显示，Red Color z 符合 RoHS 要求 RoHS Compliant
3、产品外形尺寸 Outer Dimension：
备注：未标注公差的尺寸均为±0.25mm
NOTES: All dimensions are in millimeters (inches) tolerance are ± 0.25mm(0.010) unless otherwise noted
-1-
-40°C to + 105°C

常用LED封装尺寸及规格

常用LED封装尺寸及规格

常用LED封装尺寸及规格LED灯珠分为表贴式（SMD）和直插式（DIP），表贴式就是大家常说的贴片，也成为贴片式，本文主要介绍贴片灯珠的规格尺寸和命名。

单颗LED封装后通常以其尺寸命名，比如：3528、5050、0603、0805、3020、335、020、3535、3014等，这些简称也就成为具体的规格型号，但需要注意的是：有的是英制的，有的是公制的，单位并不完全统一。

常用LED封装尺寸表英制（inch）公制（mm）长（L）宽（W）行业简称发光方向0603 1608 1.6mm 0.8mm 0603 正面发光0805 2012 2.0mm 1.2mm 08051204 3010 3.0mm 1.0mm 12041206 3216 3.2mm 1.6mm 12061210 3528 3.5mm 2.8mm 35282220 5050 5.0mm 5.0mm 5050335 4008 4.0mm 0.8mm 335 侧面发光020 3806 3.8mm 0.6mm 020215 2810 2.8mm 1.0mm 215注：1 英寸= 2.539999918 厘米(公分)，通常的取法是：1inch = 25.4 mm结合上表做一些简单的说明，举例说明LED贴片常见的规格型号及其含义：0603、0805、3528，5050是指表贴型SMD LED的尺寸大小，也就是对应的规格。

例如：0603指的是长度为0.06英寸，宽度为0.03英寸。

对应公制是1608，即表示LED元件的长度是1.6mm，宽度是0.8mm。

公制叫法1608，英制叫法是0603。

0805对应公制是2012，即表示LED元件的长度是2.0mm，宽度是1.2mm。

公制叫法2012，英制叫法是0805。

但是要注意3528和5050单位是公制。

1210：换算为公制是3528，即表示LED元件的长度是3.5mm，宽度是2.8mm。

行业简称3528，英制叫法是1210。

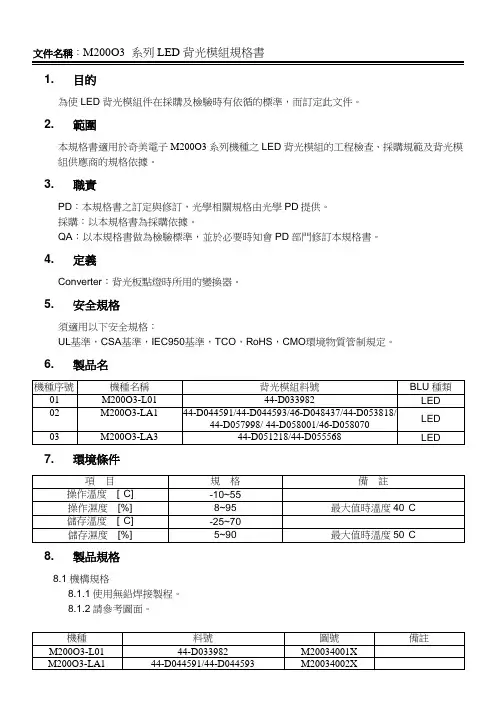

M200O3系列LED背光模组规格书资料

M200O3系列LED背光模组规格书资料

1. 目的為使LED背光模組件在採購及檢驗時有依循的標準，而訂定此文件。

2. 範圍本規格書適用於奇美電子M200O3系列機種之LED背光模組的工程檢查、採購規範及背光模組供應商的規格依據。

3. 職責PD：本規格書之訂定與修訂，光學相關規格由光學PD提供。

採購：以本規格書為採購依據。

QA：以本規格書做為檢驗標準，並於必要時知會PD部門修訂本規格書。

4. 定義Converter：背光板點燈時所用的變換器。

5. 安全規格須適用以下安全規格：UL基準，CSA基準，IEC950基準，TCO，RoHS，CMO環境物質管制規定。

6. 製品名7. 環境條件8. 製品規格8.1機構規格8.1.1使用無鉛焊接製程。

8.1.2請參考圖面。

8.2 材料規格Parts Number:44-D033982(奇菱)M200O3-L01：LED用Bin 範圍Vf bin：G1 (B0、B1、B2、B3)Iv bin：KC、KD、KE、KFColor bin：1AB,1CD,1EF,1GH,1IJ(A_chip)4CD,4EF,4GH,4IJ,4KL(B_chip)7DE,7FG,7HI,7JK,7LM(C_chip) Parts Number:44-D044591(奇菱)Parts Number:44-D044593(瑞儀)Parts Number: 44-D053818(菱茂)Parts Number: 44-D057998 (菱茂)Parts Number: 44-D058001(菱茂)M200O3-LA1_(AOT3014-1.2t)：LED用Bin 範圍Vf bin：1、2、3、4Iv bin：W500(min)、W550(Typ)Color bin：Sa5263,Sa6253, Sa6263, Sbj253, Sbj263Sa5264,Sa6254, (Sa6264), Sbj254, Sbj264Sa5273, Sa5283, (Sa6273), Sa6283, Sbj273Sa5274, Sa5284, Sa6274, Sa6284, Sbj274M200O3-LA1_(AOT3014-0.8t)：LED用Bin 範圍Vf bin：1、2、3Iv bin：W500(min)、W550(Typ)Color bin：Sa5253, Sa5263, Sa6253, (Sa6263), Sbj253, Sbj263, Sbk253Sa5254, Sa5264, Sa6254, (Sa6264), Sbj254, Sbj264, Sbk254Sa5273, Sa5283, (Sa6273), Sa6283, Sbj273, Sbj283, Sbk273Sa5274, Sa5284, (Sa6274), Sa6284, Sbj274, Sbj284, Sbk274M200O3-LA1_(Nichia Nesw156T-A2)：LED用Bin 範圍Vf bin：1、2、3Iv bin：W600(Typ)、Color bin：Sa5253, Sa5263, Sa6253, (Sa6263), Sbj253, Sbj263, Sbk253Sa5254, Sa5264, Sa6254, (Sa6264), Sbj254, Sbj264, Sbk254Sa5273, Sa5283, (Sa6273), Sa6283, Sbj273, Sbj283, Sbk273Sa5274, Sa5284, (Sa6274), Sa6284, Sbj274, Sbj284, Sbk274 Parts Number: 44-D051218(奇菱)/ 44-D055568(中強)M200O3-LA3：LED用Bin 範圍Nichia 455B-A2Vf bin：1、2Iv bin：W600(min)、W650(Typ)Color bin：Sa526, Sa625, (Sa626),Sbj25,Sbj26Sa527, Sa528, (Sa627), Sa628, Sbj27AOT 3020 (3020PW21B-N10-A-8BA)Vf bin：1、2Iv bin：W600(min)、W650(Typ)Color bin ： Sa625, Sa626,(Sbj25),Sbj26, Sbk25 Sa528, Sa627, (Sa628), Sbj27, Sbj288.3 電氣規格BLU 處於環境溫度25±2℃，LED 處於環境溫度25±2℃8.4 光學規格8.4.1 測定條件8.4.1.1 環境溫度：25±2℃。

型号比较全的贴片LED尺寸封装及参数

型号比较全的贴片LED尺寸封装及参数
常用贴片LED型号及参数
LED（ Light Emitting Diode）是发光 二极管，有很多种，其中一种就是 SMD的LED。其它的如直插式LED、 食人鱼、大功率LED等。而SMD形式 封装的LED又分CHIP 、TOPED也叫SMD LED，SMD贴片有助于生产效率 提高，是一种固态的半导体器件，它可以直接把电转化 为光。它的电压为1.9-3.2V，红光、黄光电压最低， LED的心脏是一个半导体的晶片，晶片的一端附在一个 支架上，一端是负极，另一端连接电源的正极，使整个 晶片被环氧树脂封装起来。半导体晶片由两部分组成， 一部分是P型半导体，在它里面空穴占主导地位，另一 端是N型半导体，在这边主要是电子。但这两种半导体 连接起来的时候，它们之间就形成一个P-N结。当电流 通过导线作用于这个晶片的时候，电子就会被推向P区 ，在P区里电子跟空穴复合，然后就会以光子的形式发 出能量，这就是LED发光的原理。而光的波长也就是光 的颜色，是由形成P-N结的材料决定的。
贴片发光二极管特点
体积小、耗电量低、使用寿命长、高亮 度、环保、坚固耐用牢靠、适合量产、 反应快，防震、节能、高解析度、耐震 、可设计等优点
一，正面发光贴片LED
型号：3528/1210/1214 正面发光 规格：3.5x2.8x1.9mm
型号：5630 正面发光 规格：5.6x3.0mm
型号：3020/1208 正面发光 规格：3.0x2.0x1.3mm
二，侧面发光贴片LED
型号：215/2810/0905侧面发光 规格：2.8x1.0x0.9mm
型号：020侧面发光 规格：3.8x1.05x0.6mm
型号：335/1505/3806侧面发光 规格：3.8x0.6x1.2mm
1204RGB侧面发光 规格： 3.2x1.0x1.5mm

3020贴片LED灯珠规格书

3020贴片LED灯珠规格书
Classification
Test Item
Test Condition
Ta= Under Room Temperature As Per Data Sheet Maximum Rating
Reference Standard
1000HRS
24HRS,+72HRS)*@20mA (-
Reference Standard
IR-Reflow
Environmental
Temp. maintain above 183℃ 60-150 seconds Peak temperature range 235℃+5/-0 ℃ Time within 5°C of actual Peak Temperature (tp) 10-30 seconds Ramp-down rate +6 ℃/second max Ramp-up rate(217℃ to Peak) +3℃/ second max Temp. maintain at 175(±25)℃ 180 seconds max MIL-STD-750D:2031.2 J-STD-020C
2. Package Profile & Soldering PAD Suggested
Cathode Mark
①
②
①
Polarity
②
Soldering PAD Suggested：
Notes: 1. All dimensions are in millimeters ; 2. Tolerance is ± 0.10 mm unless otherwise noted.
9. Tape Leader & Trailer Dimensions And Reel

3020规格书

3020规格书

规格书产品：3020型号：XX-ST3020T-X# 日期：2010-04-24一.特点◆RGB光谱ZJ-ST3020T-X#◆低热阻，易散热◆标准环境下，无封装级光衰◆全硅胶◆可过无铅回流焊应用◆中大尺寸液晶背光源◆液晶电视◆液晶电脑屏二．规格图三.最大额定值(T a=25℃)项目符号额定值单位正向电流I F20 mA峰值正向电流IFP 30 mA反向电压VR 5 V漏电流IR 1 µA工作温度Topr –40～85 ℃存储温度Tstg –40～85 ℃℃焊接温度Tsld 回流焊260℃/5s手焊350℃/3 sESD等级（HBM) ESD 2000 V结温Tj 150 ℃（脉冲宽度≤10ms,占空比≤0.1）四.主要光电参数(T a=25℃)项目符号测试条件（mA）最小值典型值最大值单位正向电压VF IF=20mA - 3.2 3.4 V光强IV IF=20mA - 2000 mcd光通量ΦIF=20mA - 6.5 lm发光角度2θ½IF=20mA - - - °显色指数Ra IF=20mA - - -电压温度系数K IF=20mA -2.0 mV/℃热阻R IF=20mA 120 150 ℃/W ( 1 )电压分级按客户需要或如下分级数电压V0 2．9-3．01 3．0-3．12 3．1-3．23 3．2-3．34 3．3-3．4( 2 )颜色分级按照客户需求或者△X=0.07, △Y=0.08五.随电流温度变化的光电特性曲线■Forward Voltage vs. ■Forward Current vs.Forward Current Relative Luminous FluxTa=25℃Ta=25℃■Junction T emperature vs ■Junction T emperature vs Forward Voltag Relative Luminous FluxI=1mA I=20mA■Cool-white light Spectrum DistributionTa=25℃七．最大允许工作电流图八．环境测试检测项目 测试条件测试电流 测试时间 测试数量 通过率热冲击 Ta*：-40℃～120℃, 1min （10sec ）1minN/A100 cycles25100% 温度循环Ta ：-40℃～25℃～120℃～25℃ 30min 5min 30min 5minN/A100 cycles25100%抗潮Ta ：25℃～85℃～-10℃, RH = 90%24 hrs/1 cycleN/A10 cycles25100%高温储存 Ta = 120 ℃N/A 1000 hrs 25 100% 高温高湿储存 Ta = 85℃，RH = 90%N/A1000 hrs25100%低温储存 Ta = -40 ℃N/A 1000 hrs 25 100% 振动实验100－2000－100Hz Sweep 4min200m/s 2,3向，4周期N/A48 min25100%可焊性实验 245 ℃， 5sec （先在蒸汽中老化16小时） N/A25100%回流焊耐热实验260 ℃， 10secN/A25100%抗静电能力R ＝1.5 kΩ，C = 100pF，V＝±N/A 25 100% 2kV，3次九．使用注意事项1. 防潮●请注意存储和使用环境的湿度以免受潮,,导致LED裂开或光性能下降。

3030RGB红绿蓝黄橙紫贴片灯珠规格书

3030RGB红绿蓝黄橙紫贴片灯珠规格书

3030RGB红绿蓝黄橙紫贴片灯珠规格书3030RGB red green blue SMD beads Specifications
描述Description
3030RGB在于性能稳定,性价比高.市面上用03030RGB灯珠主要用于亮化灯具，室内灯具广告
3030RGB支架同时可以做成红、绿、蓝、黄、橙、紫等单色光及白色复合光
1.产品具有亮度高,寿命长的优点,6000小时0光衰
2.该产品采用铜支架, 金线(99.999%)进行生产,质量有保证
3.我司从订单到发货最快1天内出货,无现货或定制产品,6个工作日内发货.
CUSTOMER SIGNATURE:
(Units : mm)
静电 Static Electricity
触摸 LED 时,推荐使用防静电手腕带或防静电手套.
It is recommended that a wrist band or an anti-electrostatic glove be used when handling the LEDs.
所有装置、设备、机器均应接地.
All devices, equipment and machinery must be properly grounded.
正向电压变低或在低电流时死灯.标准: IF=0.5mA 时, VF >
2.0V Damaged LEDs will show some unusual characteristics such as the forward voltage becomes
lower, or the LEDs do not light at the low current. Criteria : (VF > 2.0V at IF=0.5mA)。

(整理)贴片LED系列封装尺寸

(整理)贴片LED系列封装尺寸
按照国家规定实行审批制的建设项目，建设单位应当在报送可行性研究报告前报批环境影响评价文件。按照国家规定实行核准制的建设项目，建设单位应当在提交项目申请报告前报批环境影响评价文件。按照国家规定实行备案制的建设项目，建设单位应当在办理备案手续后和开工前报批环境影响评价文件。1210 LED
（5）污染防止措施能否达到要求。规格:3.2x2.5x1.5mm卷带包装，2000个/卷
《中华人民共和国环境保护法》和其他相关法律还规定：“建设项目防治污染的设施，必须与主体工程同时设计，同时施工，同时投产使用（简称“三同时”）。防治污染的设施必须经原审批环境影响报告书的环境保护行政部门验收合格后，该建设项目方可投入生产或者使用。”“三同时”制度和建设项目竣工环境保护验收是对环境影响评价的延续，从广义上讲，也属于环境影响评价范畴。
3528 LED
（3）评价单元划分应考虑安全预评价的特点，以自然条件、基本工艺条件、危险、有害因素分布及状况便于实施评价为原则进行。表三：周围环境概况和工艺流程与污染流程；规格:3.5x2.8x1.9mm卷带包装，2000个/卷
3）迁移。
5050贴片LED规格:5.5x5.0x1.9mm装带: 1000个/卷
（五）建设项目环境影响评价文件的审批0603 LED
对于不同的评价单元，可根据评价的需要和单元特征选择不同的评价方法。规格：本产品尺寸1.6mmX 0.8mm,厚度方面有0.4-1.1mm多种厚度可供客户选用，较常用的是0.7mm厚度x1.1mm高. (装带: 3000个/卷)
对于安全预评价的内容，要注意安全预评价的目的、时间，安全预评价报告的内容等知识点。1206 LED
在评估经济效益不能直接估算的自然资源方面，机会成本法是一种很有用的评价技术。机会成本法特别适用于对自然保护区或具有唯一性特征的自然资源的开发项目的评估。规格:3.2x1.5x1.6mm卷带包装，3000个/卷
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

T.sol= 260 ± 5℃
Ramp-up rate(183℃ to Peak) +3℃/ second max Temp. maintain at 125(±25)℃ 120 seconds max
MIL-STD-750D:2031 JIS C 7021:A-1 MIL-STD-750D:2031.2 J-STD-020C
Classification
Test Item
Test Condition
Ta= Under Room Temperature As Per Data Sheet Maximum Rating
Reference Standard
1000HRS
24HRS,+72HRS)*@20mA (-
Reference Standard
--------
Solderability
T.sol= 235 ± 5℃ Immersion rate 25±2.5 mm/sec Coverage ≧95% of the dipped surface
Immersion time 2±0.5 sec
MIL-STD-750D:2026 MIL-STD-883D:2003 IEC 68 Part 2-20 JIS C 7021:A-2
2. Package Profile & Soldering PAD Suggested
Cathode Mark
①
②
①
Polarity
②
Soldering PAD Suggested：
Notes: 1. All dimensions are in millimeters ; 2. Tolerance is ± 0.10 mm unless otherwise noted.
Circuit model A
Circuit model B
3. High temperature may reduce LEDs’ intensity and other performances, so keeping it away from heat source to get good performance is necessary. Storage 1.Before opening original package, it is recommended to store them in the following environment: Temperature: 5℃~30℃ Humidity: 85%RH max. 2. After opening original package, the storage ambient for the LEDs should be in 5~30°C temperature and 60% or less relative humidity. 3. In order to avoid moisture absorption, it is recommended that the LEDs that out of the original package should be stored in a sealed container with appropriate desiccant, or in desiccators with nitrogen ambient. 4. The LEDs should be used within 168hrs (7 days) after opening the package. Once been mounted, soldering should be quick. 5. If the moisture absorbent material (silica gel) has faded away or the LEDs stored out of original package for more than 168hrs (7 days), baking treatment should be performed using the conditions: 60℃ at least 24 hours. ESD (Electrostatic Discharge )-Protection A LED (especially the Blue、White and Green product) is an ESD sensitive component, and static electricity or power surge will damage the LED. ESD-damaged LEDs will exhibit abnormal characteristics such as high reverse leakage current, low forward voltage, or “no light-up” at low currents, etc. Some advice as below should be noticed: 1. A conductive wrist strap or anti-electrostatic glove should be worn when handling these LEDs. 2. All devices, equipment, machinery, work tables and storage racks, etc. must be properly grounded. 3. Use anti-static package or boxes to carry and storage LEDs. And ordinary plastic package or boxes is forbid
---
120 X:0.29 Y:0.29 ---
---
deg
IF = 20mA
CIE 1931 Coordinate
X/Y
---
---
IF=20mA
Forward Voltage
VF
2.8
3.6
V
IF=20mA
Reverse Current
IR

---
10
uA
VR=5V
Notes: 1. Luminous intensity is measured with a light sensor and filter combination that approximates the CIE eye-response curve. 2. θ1/2 is the off-axis angle at which the luminous intensity is half the axial luminous intensity. 3. The dominant wavelength, λd is derived from the CIE chromaticity diagram and represents the single wavelength which defines the color of the device.
Ta= -55±5℃
JIS C 7021:B-12
MIL-STD-202F:107D
105℃ 〜 25℃ 〜 -55℃ 〜 25℃ 30mins 5mins 30mins 5mins 10 Cycles
MIL-STD-750D:1051 MIL-STD-883D:1010 JIS C 7021:A-4
MIL-STD-750D:1026 MIL-STD-883D:1005 JIS C 7021:B-1
Operation Life
High Temperature, High
IR-Reflow In-Board, 2 Times Ta= 65±5℃,RH= 90〜95% Ta= 105±5℃
Endurance Test
IR-Reflow In-Board, 2 Times Thermal Shock Solder Resistance 85 ± 5℃ 〜 -40℃ ± 5℃ 10mins 10mins 10 ± 1secs 10 Cycles
MIL-STD-202F:107D MIL-STD-750D:1051 MIL-STD-883D:1011 MIL-STD-202F:210A
Symbol
Pd
Rating
90
Unit
mW
IFP
100
mA
IF VR Topr
30 5 -30°C ~ + 85°C
mA V
Storage Temperature Range
Tstg
-40°C
~
+ 90°C
Soldering Condition
Tsol
Reflow soldering : 260°C For 5 Seconds Hand soldering: 300°C For 3 Seconds
12. Cautions
