轨道检查车

检轨小车使用方法介绍检轨小车是一种用于轨道交通运输行业的工具，它能够在轨道上平稳行驶，用于检查轨道的状态和进行必要的维护工作。

本文将介绍检轨小车的使用方法，包括操作步骤、注意事项和常见问题解决方法。

操作步骤步骤一：准备工作1. 确保检轨小车的电池已充满电，并检查车体和轮胎是否有损坏。

2. 检查车载设备的工作状态，包括摄像头、激光测距仪等设备是否正常工作。

步骤二：启动检轨小车1. 将开关拨至“启动”位置，等待检轨小车系统自检完成并启动成功。

2. 检查小车的传感器和摄像头是否正常工作，确保能够准确感知周围环境。

3. 检查小车的控制面板，确保各项参数设置正确。

步骤三：进行轨道检测1. 将检轨小车放置在要检测的轨道上，并按下“开始检测”按钮。

2. 小车将通过传感器和摄像头对轨道进行扫描和记录，进行数据分析和处理。

3. 在检测过程中，及时记录异常情况和报警信息，并根据需要进行相应的处理和修复。

步骤四：结束检测1. 检测完成后，将小车驶离轨道，并将开关拨至“关闭”位置。

2. 对检轨小车进行清洁和维护工作，包括清理传感器、摄像头和轮胎等部件。

注意事项1. 在使用检轨小车前，必须接受相关培训并熟悉操作手册。

2. 在操作过程中，应随时注意周围环境，确保安全。

3. 不得在恶劣天气或轨道条件不良的情况下使用检轨小车。

4. 在检测过程中，应定期对检轨小车进行维护和保养，确保设备正常工作。

常见问题解决方法问题一：检轨小车无法启动解决方法：检查电池是否已充满电，若电池电量不足则充电后再试。

如果问题还未解决，尝试重启小车系统并重新检查车载设备的工作状态。

问题二：检轨小车出现异常报警信息解决方法：根据报警信息进行相应的处理和修复，若不清楚处理方法，应及时联系相关维护人员或厂家进行咨询和维修。

问题三：检测结果异常或不准确解决方法：检查传感器和摄像头是否正常工作，确保其能够准确感知轨道环境。

如果问题仍然存在，可以尝试更新软件或重新校准设备。

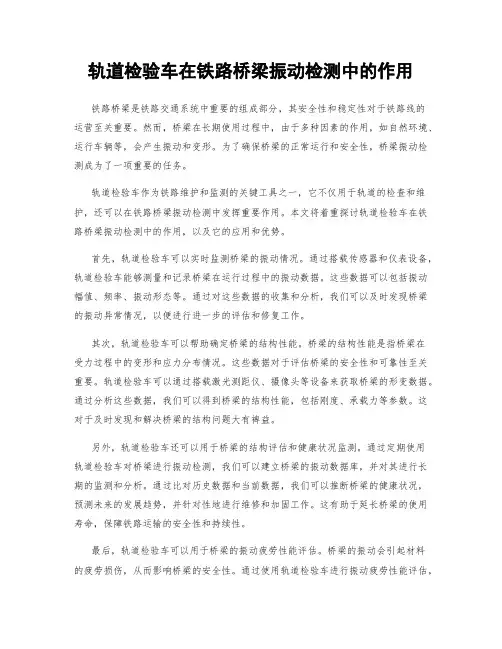

轨道检验车在铁路桥梁振动检测中的作用铁路桥梁是铁路交通系统中重要的组成部分，其安全性和稳定性对于铁路线的运营至关重要。

然而，桥梁在长期使用过程中，由于多种因素的作用，如自然环境、运行车辆等，会产生振动和变形。

为了确保桥梁的正常运行和安全性，桥梁振动检测成为了一项重要的任务。

轨道检验车作为铁路维护和监测的关键工具之一，它不仅用于轨道的检查和维护，还可以在铁路桥梁振动检测中发挥重要作用。

本文将着重探讨轨道检验车在铁路桥梁振动检测中的作用，以及它的应用和优势。

首先，轨道检验车可以实时监测桥梁的振动情况。

通过搭载传感器和仪表设备，轨道检验车能够测量和记录桥梁在运行过程中的振动数据。

这些数据可以包括振动幅值、频率、振动形态等。

通过对这些数据的收集和分析，我们可以及时发现桥梁的振动异常情况，以便进行进一步的评估和修复工作。

其次，轨道检验车可以帮助确定桥梁的结构性能。

桥梁的结构性能是指桥梁在受力过程中的变形和应力分布情况。

这些数据对于评估桥梁的安全性和可靠性至关重要。

轨道检验车可以通过搭载激光测距仪、摄像头等设备来获取桥梁的形变数据。

通过分析这些数据，我们可以得到桥梁的结构性能，包括刚度、承载力等参数。

这对于及时发现和解决桥梁的结构问题大有裨益。

另外，轨道检验车还可以用于桥梁的结构评估和健康状况监测。

通过定期使用轨道检验车对桥梁进行振动检测，我们可以建立桥梁的振动数据库，并对其进行长期的监测和分析。

通过比对历史数据和当前数据，我们可以推断桥梁的健康状况，预测未来的发展趋势，并针对性地进行维修和加固工作。

这有助于延长桥梁的使用寿命，保障铁路运输的安全性和持续性。

最后，轨道检验车可以用于桥梁的振动疲劳性能评估。

桥梁的振动会引起材料的疲劳损伤，从而影响桥梁的安全性。

通过使用轨道检验车进行振动疲劳性能评估，我们可以获取桥梁的振动频率和振幅，并进行疲劳寿命的预测。

这有助于确定桥梁的维修和加固策略，同时减少运行车辆对桥梁的影响，提高桥梁的使用寿命和安全性。

轨道检查车检测数据分析摘要：介绍轨道检查车检测系统的检测项目，数据服务器的轨道检测数据集成处理环境软件，论述Microsoft SQL Server数据库中各项几何超限数据的对应内容，包括数据存储结构、字段内容说明。

阐述根据轨检车检测出的数据有利于全面开展线路质量管理，指导轨道维修，避免维修作业的盲目性，建立线路质量保障体系的重要性。

关键词：轨道检查车；检测系统；TID-IPE；Microsoft SQL Server数据库轨道检查车，简称轨检车，它是检查线路动态几何不平顺的高科技检测设备，利用轨检车可以掌握线路在列车实际动载作用下轨道几何尺寸偏差和相关的各项参数及相应的轨道质量指数，使用轨检车不但使检查结果真实可靠，而且还能对线路质量进行综合分析及评价，提供整修指导意见。

根据轨检车检测出的数据，可查知轨道几何偏差的幅值和发生的地点，分析病害成因，确定具体的维修方法。

利用计算机存储的检测数据，查阅、分析区段线路病害成因，做出准确评价，有计划、有目的且最经济地对线路进行维修。

1 轨检车检测项目及超限等级轨检车采用惯性基准与测量基准原理，可以检测轨距、水平（超高）、高低、轨向、三角坑、垂直加速度、水平加速度、轨距变化率、横加变化率、曲率变化率、70 m高低、70 m 轨向、轨低坡、钢轨断面（左右轨）、曲率变化率、轨距变化率等项目。

轨距是指钢轨顶面下16mm范围内两股钢轨作用边之间的最小距离。

水平为同一轨道横截面上左右钢轨顶面所在水平面的高度差。

高低是指钢轨顶面纵向起伏变化。

方向指钢轨内侧面轨距点沿轨道纵向水平位置的变化。

三角坑（扭曲）反映了钢轨顶面的平面性。

当轨检车检测的几何超限病害超过Ⅰ级限界后又回到Ⅰ级以内统计为一处Ⅰ级超限，当病害超过Ⅱ级后又回到Ⅰ级以内统计为一处Ⅱ级超限，当病害超过Ⅲ后又回到Ⅰ级以内统计为一处Ⅲ级超限。

2 检测数据的存储轨道检测系统在运行过程中，实时处理计算机将传感器的原始信号实时进行采集和处理，并通过网络将各项检测项目数据传送至数据服务器。

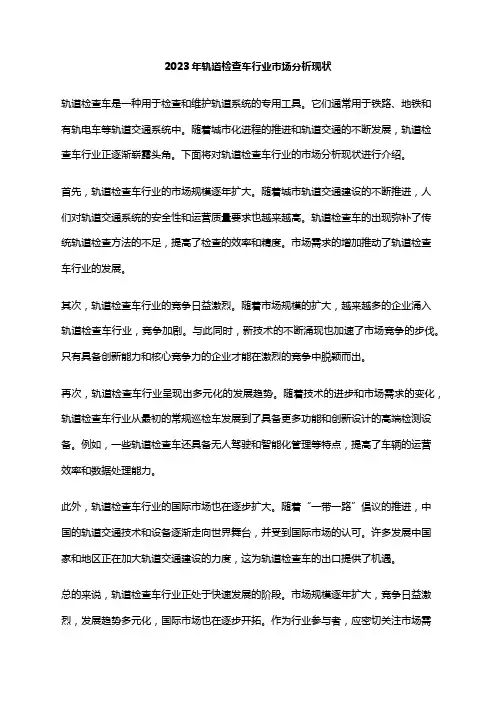

2023年轨道检查车行业市场分析现状轨道检查车是一种用于检查和维护轨道系统的专用工具。

它们通常用于铁路、地铁和有轨电车等轨道交通系统中。

随着城市化进程的推进和轨道交通的不断发展，轨道检查车行业正逐渐崭露头角。

下面将对轨道检查车行业的市场分析现状进行介绍。

首先，轨道检查车行业的市场规模逐年扩大。

随着城市轨道交通建设的不断推进，人们对轨道交通系统的安全性和运营质量要求也越来越高。

轨道检查车的出现弥补了传统轨道检查方法的不足，提高了检查的效率和精度。

市场需求的增加推动了轨道检查车行业的发展。

其次，轨道检查车行业的竞争日益激烈。

随着市场规模的扩大，越来越多的企业涌入轨道检查车行业，竞争加剧。

与此同时，新技术的不断涌现也加速了市场竞争的步伐。

只有具备创新能力和核心竞争力的企业才能在激烈的竞争中脱颖而出。

再次，轨道检查车行业呈现出多元化的发展趋势。

随着技术的进步和市场需求的变化，轨道检查车行业从最初的常规巡检车发展到了具备更多功能和创新设计的高端检测设备。

例如，一些轨道检查车还具备无人驾驶和智能化管理等特点，提高了车辆的运营效率和数据处理能力。

此外，轨道检查车行业的国际市场也在逐步扩大。

随着“一带一路”倡议的推进，中国的轨道交通技术和设备逐渐走向世界舞台，并受到国际市场的认可。

许多发展中国家和地区正在加大轨道交通建设的力度，这为轨道检查车的出口提供了机遇。

总的来说，轨道检查车行业正处于快速发展的阶段。

市场规模逐年扩大，竞争日益激烈，发展趋势多元化，国际市场也在逐步开拓。

作为行业参与者，应密切关注市场需求和技术发展的变化，不断进行技术创新和产品升级，以保持竞争优势和满足客户需求。

1 轨道检测车检测原理GJ-4型轨道检测车（简称轨检车）采用惯性基准测量原理和无接触测量方法，应用伺服跟踪、光电、陀螺、数字滤波等技术，采用先进的模拟-数字混合处理系统，传感器信号首先进入信号转接装置后，送入信号模拟预处理装置进行预处理。

预处理后的信号再通过信号转接及监视装置进入计算机数据处理系统，根据数学模型进行信号解偏、修正、补偿、滤波、合成计算出轨道几何参数，同时进行检测数据统计分析、摘取超限值、存储显示。

几何参数经D/A变换后，再经信号转接及监视装置后送至绘图仪以记录波形。

2 轨检数据说明维保部门反映根据检测缺陷数据在现场找不到对应的缺陷，或是现场根本不存在缺陷，根据轨检车设计原理需要更正几个观念。

2.1 里程误差GJ-4型轨检车使用的缺陷定位方法是人工设置里程，即在轨检车头尾两端各有一个里程设置键盘，检测过程中由操作人员观看现场里程标后在键盘中输入里程，传至检测系统形成缺陷数据里程。

因人为反应时间误差及两头设置里程的原因，致使检测的缺陷里程与现场会产生一定误差（见表1，下行，连续2次检测的同一处缺陷里程最大相差48 m）。

因此，现场核查时应在缺陷里程前后50 m内查找比较可靠。

2.2 正反向误差轨检车设计是根据轨检时面向轨检车发电机端为正方向，背向发电机端为反方向，而在确定左右高低、左右轨向时也与轨检车正方向有关，同时轨检车设计三角坑、水平项目正负也与正方向有关，而不是以轨道通常的上下行、左右轨定义，因此在现场查找缺陷时应先确定轨检车定义的正方向，进而判断缺陷存在的轨边及正负峰值。

轨检系统易受发电机振动影响，一般为不带动力，需要牵引机车牵引或推动检测。

受检测车两转向架轴重存在差异的影响，当机车牵引悬挂端不同，在推行或牵引过程中，由于动力因素作用，会导致设备检测梁产生不同程度的相对钢轨的位移，基于此，检测的轨道几何精度存在误差。

2.3 动态不等同于静态我国对动态检测设备的评价一直以检测精度作为主要指标。
