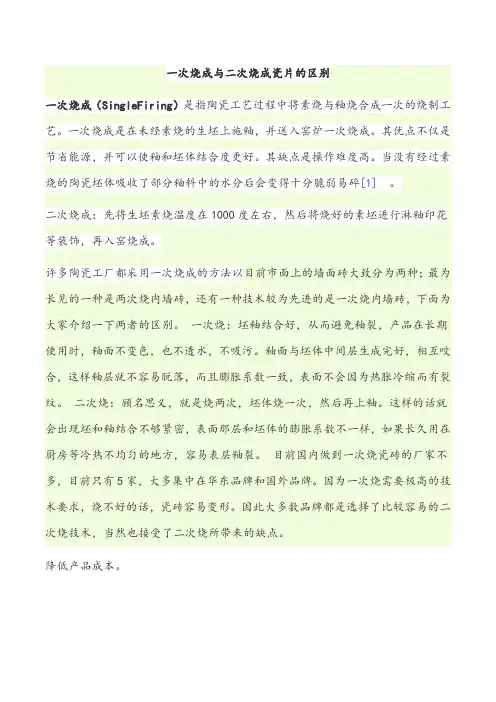

一次烧成与二次烧成瓷片的区别
一次烧成（SingleFiring）是指陶瓷工艺过程中将素烧与釉烧合成一次的烧制工艺。
一次烧成是在未经素烧的生坯上施釉，并送入窑炉一次烧成。
其优点不仅是节省能源，并可以使釉和坯体结合度更好。
其缺点是操作难度高。
当没有经过素烧的陶瓷坯体吸收了部分釉料中的水分后会变得十分脆弱易碎[1]。
二次烧成：先将生坯素烧温度在1000度左右，然后将烧好的素坯进行淋釉印花等装饰，再入窑烧成。
许多陶瓷工厂都采用一次烧成的方法以目前市面上的墙面砖大致分为两种；最为长见的一种是两次烧内墙砖，还有一种技术较为先进的是一次烧内墙砖，下面为大家介绍一下两者的区别。
一次烧：坯釉结合好，从而避免釉裂，产品在长期使用时，釉面不变色，也不透水，不吸污。
釉面与坯体中间层生成完好，相互咬合，这样釉层就不容易脱落，而且膨胀系数一致，表面不会因为热胀冷缩而有裂纹。
二次烧：顾名思义，就是烧两次，坯体烧一次，然后再上釉。
这样的话就会出现坯和釉结合不够紧密，表面那层和坯体的膨胀系数不一样，如果长久用在厨房等冷热不均匀的地方，容易表层釉裂。
目前国内做到一次烧瓷砖的厂家不多，目前只有5家，大多集中在华东品牌和国外品牌。
因为一次烧需要极高的技术要求，烧不好的话，瓷砖容易变形。
因此大多数品牌都是选择了比较容易的二次烧技术，当然也接受了二次烧所带来的缺点。
降低产品成本。
烧成范围的名词解释烧成范围是指一种工艺过程，用于将陶瓷制品或其他材料进行烧制，使其达到所需的物理和化学性质。
在烧成范围内，材料经历了一系列的物理和化学变化，从而形成了最终的产品。
烧成范围通常由以下几个因素决定：1.温度：烧成过程中，通过控制温度可以实现不同的效果。
温度的选择取决于原始材料的性质以及期望获得的最终产品的特性。
过低的温度可能导致陶瓷制品不完全致密，而过高的温度则可能使其变形或破裂。
2.时间：烧成时间是指材料在一定温度下所暴露的时间长度。
时间的选择也取决于所使用的材料以及最终产品的要求。
烧成时间过短可能导致制品未完全烧结，而时间过长则可能导致过度烧结或变形。
3.气氛：在烧成过程中，气氛的选择对最终产品的性质有重要影响。
不同的气氛可以通过调整燃烧系统来实现，包括氧化性、还原性或惰性气氛。
不同的气氛可以改变材料的颜色、质地和导电性等。
4.加热速率：加热速率指材料在烧成过程中温度上升的速率。
加热速率的选择同样也会影响最终产品的质量和性能。
烧成范围的控制需要经验和技巧。
陶瓷制造领域中，烧成范围的设计和控制对于制品的质量至关重要。
过程中的任何微小变化都可能导致产品的失效。
在工业生产中，烧成范围的控制通常借助于先进的仪器和自动化系统。
温度、时间和气氛的控制可以借助计算机系统来实现，从而保证产出的产品性质的一致性。
烧成范围的应用不仅局限于陶瓷制品，还可以应用于其他材料的烧制过程。
例如，金属粉末冶金领域中的烧结过程就是一种烧成范围的应用。
在烧成过程中，金属粉末通过高温进行烧结，使其形成致密的金属制品。
总之，烧成范围是一种重要的工艺过程，用于将原始材料转化为所需的最终产品。
通过精确的温度、时间、气氛和加热速率的控制，可以实现不同材料的烧成过程，满足各种产品的需求。
烧成范围的应用范围广泛，对于现代工业生产具有关键的意义。

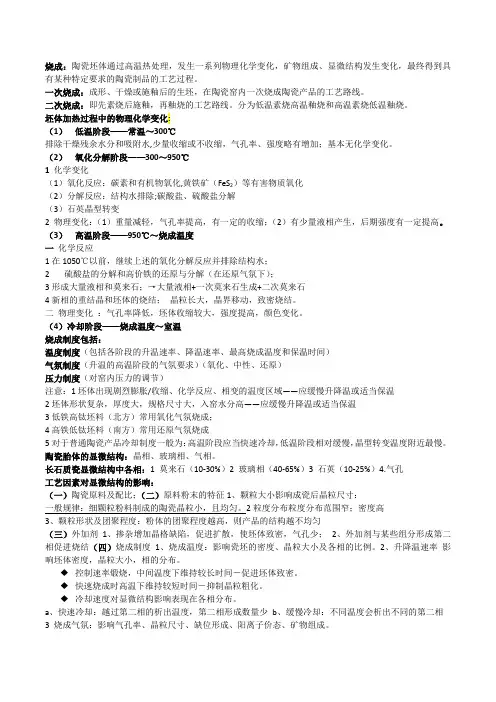

烧成：陶瓷坯体通过高温热处理，发生一系列物理化学变化，矿物组成、显微结构发生变化，最终得到具有某种特定要求的陶瓷制品的工艺过程。
一次烧成：成形、干燥或施釉后的生坯，在陶瓷窑内一次烧成陶瓷产品的工艺路线。
二次烧成：即先素烧后施釉，再釉烧的工艺路线。
分为低温素烧高温釉烧和高温素烧低温釉烧。
坯体加热过程中的物理化学变化:（1）低温阶段——常温～300℃排除干燥残余水分和吸附水,少量收缩或不收缩，气孔率、强度略有增加；基本无化学变化。
（2）氧化分解阶段——300～950℃1化学变化（1）氧化反应：碳素和有机物氧化,黄铁矿（FeS2）等有害物质氧化（2）分解反应：结构水排除;碳酸盐、硫酸盐分解（3）石英晶型转变2 物理变化：（1）重量减轻，气孔率提高，有一定的收缩；（2）有少量液相产生，后期强度有一定提高。
（3）高温阶段——950℃～烧成温度一化学反应1在1050℃以前，继续上述的氧化分解反应并排除结构水；2硫酸盐的分解和高价铁的还原与分解（在还原气氛下）；3形成大量液相和莫来石；→大量液相+一次莫来石生成+二次莫来石4新相的重结晶和坯体的烧结；晶粒长大，晶界移动，致密烧结。
二物理变化：气孔率降低，坯体收缩较大，强度提高，颜色变化。
（4）冷却阶段——烧成温度～室温烧成制度包括：温度制度（包括各阶段的升温速率、降温速率、最高烧成温度和保温时间）气氛制度（升温的高温阶段的气氛要求）（氧化、中性、还原）压力制度（对窑内压力的调节）注意：1坯体出现剧烈膨胀/收缩、化学反应、相变的温度区域——应缓慢升降温或适当保温2坯体形状复杂，厚度大，规格尺寸大，入窑水分高——应缓慢升降温或适当保温3低铁高钛坯料（北方）常用氧化气氛烧成；4高铁低钛坯料（南方）常用还原气氛烧成5对于普通陶瓷产品冷却制度一般为：高温阶段应当快速冷却，低温阶段相对缓慢，晶型转变温度附近最慢。
陶瓷胎体的显微结构：晶相、玻璃相、气相。
长石质瓷显微结构中各相：1 莫来石（10-30%）2 玻璃相（40-65%）3 石英（10-25%）4.气孔工艺因素对显微结构的影响：（一）陶瓷原料及配比；（二）原料粉末的特征1、颗粒大小影响成瓷后晶粒尺寸：一般规律：细颗粒粉料制成的陶瓷晶粒小，且均匀。
烧成工序总结1. 简介烧成是一种重要的工序，在陶瓷、建材、玻璃等行业中广泛应用。
烧成工序通过高温处理原料，使其发生化学和物理变化，最终实现所需的产品特性和质量。
本文将对烧成工序进行总结，探讨其流程、影响因素以及常见问题和解决方案。
2. 烧成流程烧成工序一般包括以下几个主要步骤：2.1 上料准备在烧成工序开始之前，需要对原料进行准备和配比。
常见的原料有粉煤灰、黄土、石英、长石等。
根据产品要求和配方，将不同的原料按照一定比例进行混合，以达到所需的化学成分和物理性能。
2.2 成型成型是将混合好的原料通过模具或成型机具体成型成坯体的过程。
成型方式包括挤压、注塑、压制等。
2.3 干燥成型后的坯体通常需要进行干燥，以去除水分和挥发物。
干燥的目的是防止在烧成过程中坯体因内部水分蒸发而导致破损。
2.4 烧成烧成是整个工序的核心步骤，也是最关键的环节之一。
通过控制温度和时间，将干燥的坯体加热到一定温度范围内，使其发生化学和物理变化。
2.5 冷却烧成后的产品一般需要进行冷却处理，以防止因快速冷却引起的热应力导致产品破裂。
2.6 检验和包装冷却完成后，对产品进行质量检验，包括尺寸、强度、外观等方面的检查。
合格的产品将进行包装和存储，以待销售。
3. 影响因素烧成工序的品质和效果受多种因素的影响，主要包括以下几个方面：3.1 温度温度是烧成过程中最关键的因素之一。
不同的产品和原料需要不同的烧成温度。
温度过高可能导致产品变形、开裂，温度过低则无法达到所需的物理性能。
3.2 时间烧成时间与温度密切相关。
时间过短可能导致产品成熟不充分，时间过长则可能造成过度烧结和能耗浪费。
3.3 加热速度加热速度也会对烧成结果产生影响。
过快的加热速度可能引起热应力，造成破损。
适当的加热速度可以提高生产效率，但需要注意控制。
3.4 环境气氛不同的产品需要在特定的气氛下进行烧成。
例如，某些产品需要在氧气氛下烧成，而另一些则需要在还原气氛下烧成。
正确的环境气氛可以保证产品达到所需的性能。
