CRH系列动车组基本情况表

CRH动车组简介2011-06-28 00:51:37车辆CRH系列高速列车是采用动力分布式的高速电力动车组，列车主要是由中华人民共和国铁道部通过向庞巴迪、川崎重工业、阿尔斯通、西门子公司等外国企业购买相关高速铁路车辆的技术，并对技术加以引进吸收之后，由中国北车集团和中国南车集团旗下的车辆制造企业生产。

各款CRH系列高速列车均被命名为“和谐号”[1]，现有车款如下：CRH1 —以Regina C2008为基础，由庞巴迪公司及中国南车集团四方机车车辆股份有限公司的合资公司BSP负责生产。

CRH2 —以新干线E2-1000型动车组为基础，由川崎重工及中国南车集团四方机车车辆股份有限公司负责生产。

CRH3 —以ICE3（Velaro）为基础，由西门子、中国北车集团长春轨道客车股份有限公司及中国北车集团唐山轨道客车有限责任公司负责生产。

CRH5 —以阿尔斯通Pendolino动车组为基础，由阿尔斯通公司及中国北车集团长春轨道客车股份有限公司负责生产。

[编辑] 特点这些高速铁路车辆，除了车速在200km/h或以上，更加是全部采用动力分布式设计。

中国自行设计和生产的“中华之星”，其中一个未被广泛采用的原因，便是该车款并非采用动力分布式。

[编辑] 缺点CRH动车组列车同以前的普通列车相比车票的价格上涨了约三分之一（不同车次的价格不同，这里只是进行了大略的统计），但是乘坐CRH动车组列车的短途旅客（例如原先行驶于京津两地并行走在京沪线上的动车组）的旅行时间同乘坐以前的普通列车相比没有显著缩短。

另外，由于试车时间不足，CRH5型动车组在前期行驶过程中曾出现过一些故障，例如空调系统的故障以及列车自动门的故障。

简介[编辑] CRH1ACRH1型动车组的原型车是庞巴迪运输为瑞典SJ AB提供的Regina C2008型。

首批订购40组，合同编号790，动车编号为CRH1-001A~CRH1-040A，编组方式是全列8节，包括5节动车配3节拖车（5M3T），最高运营速度为200km/h，全部由青岛四方－庞巴迪－鲍尔铁路运输设备有限公司（BSP）生产。

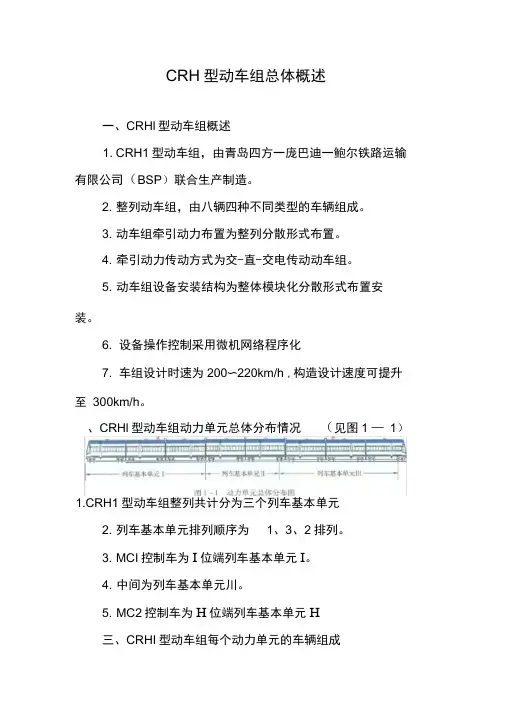

CRH型动车组总体概述
一、CRHl型动车组概述
1. CRH1型动车组，由青岛四方一庞巴迪一鲍尔铁路运输有限公司（BSP）联合生产制造。

2. 整列动车组，由八辆四种不同类型的车辆组成。

3. 动车组牵引动力布置为整列分散形式布置。

4. 牵引动力传动方式为交-直-交电传动动车组。

5. 动车组设备安装结构为整体模块化分散形式布置安装。

6. 设备操作控制采用微机网络程序化
7. 车组设计时速为200〜220km/h ,构造设计速度可提升至300km/h。

、CRHl型动车组动力单元总体分布情况（见图1 —1）
1.CRH1型动车组整列共计分为三个列车基本单元
2. 列车基本单元排列顺序为1、3、2排列。

3. MCI控制车为I位端列车基本单元I。

4. 中间为列车基本单元川。

5. MC2控制车为H位端列车基本单元H
三、CRHI型动车组每个动力单元的车辆组成
1. 列车基本单元I由三辆三种不同类型的车辆组成
图1 —2)
(1) 具有控制功能及牵引动力的Mcl车。

(2) Tpl车带有受电弓具备高压受流的非动力拖车。

(3) 动力车M1车。

2. 列车基本单元川由两辆两种不同类型的车辆组成
图1 —3) o
(1) 动力车M3车。

(2) 带酒吧饮食设施的Tb拖车。

3. 列车基本单元H,由三辆三种不同类型的车辆组成(见图1—4) o
(1) 具有控制功能及牵引动力的Mc2车。

(2) 带有受电弓具备高压受流的非动力拖车Tp2车
(3) 具备牵引动力车M2车。

CRH2型动车组简介CRH2型动车组以E2-1000型动车组为原型车，通过全面引进设计制造技术，由四方股份公司在国内制造生产。

CRH2型动车组是我局最早开行的动车组，全局目前配置已达24组。

主要开行方向为上海至北京、上海至南京。

其基本情况如下：一、动车组的基本结构1．编组结构动车组由8辆车组成，其中4辆动车4辆拖车；首尾车辆设有司机室，可双向驾驶，编成后结构如下：2．车辆长度动车组头车长度25.7m，中间车长度25m，总长201.4m，车体宽度3.38m，车体高度3.7m。

3．车顶设备在4、6号车设受电弓及附属装置，安装高度4m时，受电弓工作高度最低4888mm,最高6800mm，最大升弓高度7000mm。

动车组正常运行时，采用单弓受流，另一台备用，处于折叠状态。

4．车端设备设密接式车钩装置、风挡及空气、电的连接设施等，包括：列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。

5．车下悬吊设备每辆车下有空调机组、制动控制装置。

在2、3、6和7号车下有牵引变流器，在2号和6号车下有牵引变压器。

在单号车下有污物箱及水箱。

6号车设备示意图6．车内布置全列车有1辆一等车和7两二等车。

一等车内座椅2+2布置，二等车2+3布置。

全列车定员610人，定员布置如下表：车厢顺位 1 2 3 4 5 6 7 8定员55 100 85 100 55 100 51 64一等车二等车在单号车厢内设卫生间、小便间和盥洗室。

卫生间小便间盥洗间7．车体结构车体采用铝合金结构，车门处地板距轨面高度1300mm，适合1100～1200mm站台。

二、主要部件、系统的组成及工作原理1．转向架动车组每节车厢下有两个转向架。

动车下是动力转向架，拖车下是拖车转向架。

动力转向架由构架、轮对轴箱、牵引装置、基础制动装置、二系悬挂装置、牵引电机、驱动装置组成。

每台动力转向架有两根动力轴，电机采用架悬方式。
