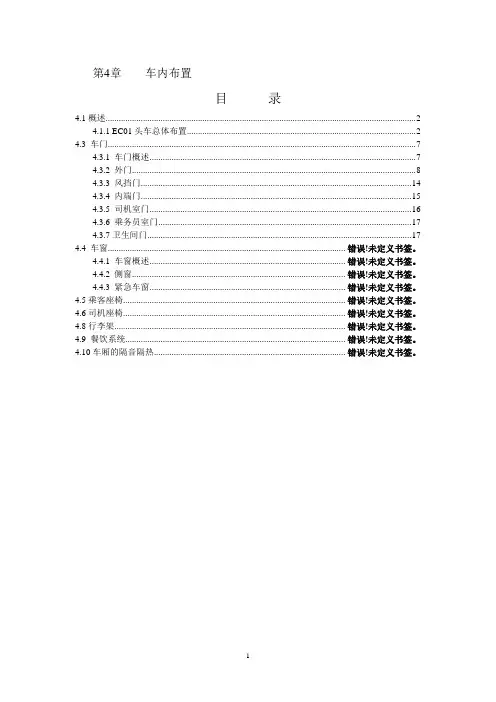

第4章车内布置目录4.1概述 (2)4.1.1 EC01头车总体布置 (2)4.3 车门 (7)4.3.1 车门概述 (7)4.3.2 外门 (8)4.3.3 风挡门 (14)4.3.4 内端门 (15)4.3.5 司机室门 (16)4.3.6 乘务员室门 (17)4.3.7卫生间门 (17)4.4 车窗............................................................................................................ 错误!未定义书签。

4.4.1 车窗概述......................................................................................... 错误!未定义书签。

4.4.2 侧窗................................................................................................. 错误!未定义书签。

4.4.3 紧急车窗......................................................................................... 错误!未定义书签。

4.5乘客座椅..................................................................................................... 错误!未定义书签。

4.6司机座椅..................................................................................................... 错误!未定义书签。

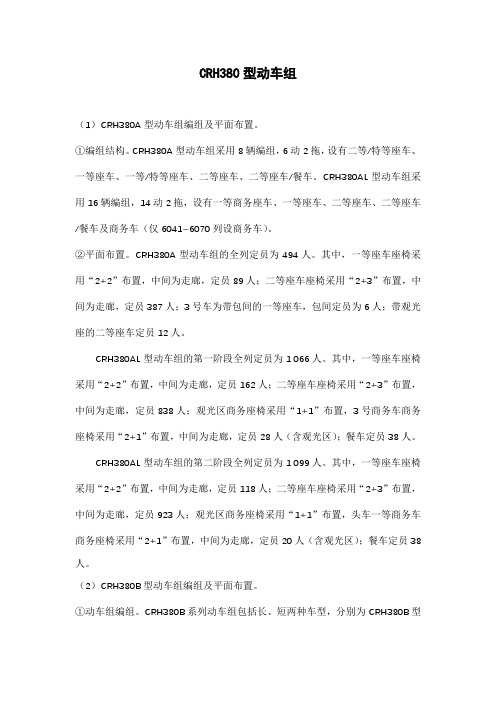

CRH380型动车组（1）CRH380A型动车组编组及平面布置。

①编组结构。

CRH380A型动车组采用8辆编组，6动2拖，设有二等/特等座车、一等座车、一等/特等座车、二等座车、二等座车/餐车。

CRH380AL型动车组采用16辆编组，14动2拖，设有一等商务座车、一等座车、二等座车、二等座车/餐车及商务车（仅6041~6070列设商务车）。

②平面布置。

CRH380A型动车组的全列定员为494人。

其中，一等座车座椅采用“2+2”布置，中间为走廊，定员89人；二等座车座椅采用“2+3”布置，中间为走廊，定员387人；3号车为带包间的一等座车，包间定员为6人；带观光座的二等座车定员12人。

CRH380AL型动车组的第一阶段全列定员为1 066人。

其中，一等座车座椅采用“2+2”布置，中间为走廊，定员162人；二等座车座椅采用“2+3”布置，中间为走廊，定员838人；观光区商务座椅采用“1+1”布置，3号商务车商务座椅采用“2+1”布置，中间为走廊，定员28人（含观光区）；餐车定员38人。

CRH380AL型动车组的第二阶段全列定员为1 099人。

其中，一等座车座椅采用“2+2”布置，中间为走廊，定员118人；二等座车座椅采用“2+3”布置，中间为走廊，定员923人；观光区商务座椅采用“1+1”布置，头车一等商务车商务座椅采用“2+1”布置，中间为走廊，定员20人（含观光区）；餐车定员38人。

（2）CRH380B型动车组编组及平面布置。

①动车组编组。

CRH380B系列动车组包括长、短两种车型，分别为CRH380B型和CRH380BL型。

CRH380B型动车组采用8辆编组，4动4拖，设有二等座车/观光车、一等座车/包间车、一等座车、二等座车、二等座车/餐车。

CRH380BL 型动车组采用16辆编组，8动8拖，设有观光车、一等座车、VIP车、二等座车、餐车。

②动车组平面布置。

CRH380B型动车组的全车定员为490人。

第三章动车组司机室CRH380B(L) 司机室设计为单人驾驶模式，司机操纵台设置在中央位置，是动车组的主要操作设备。

驾驶动车组所需的电子和电气、空气和机械设备设于司机室柜中。

设备组件按功能分组安装。

司机室间壁采用电控雾化玻璃面板。

第一节司机室布局CRH380B(L)司机室设计遵循UIC 651标准，符合现代人机工程学设计原理。

主要包括司机操纵台（第一操作区）、右控制柜（第二操作区和故障面板区）、左控制柜（第三操作区）、脚踏区域、司机间壁、司机室遮阳帘、司机座椅、司机室空调。

如图3-1所示图3-1 司机室布局与CRH3型动车组司机室比较：增加一个新的DMI显示屏，与原DMI形成冗余结构；在第五显示区右侧新增一个安装盒结构，用于安装“GFX-3A正常”、“GFX-3A故障”、“GFX-3A 预告”“火警”4个指示灯及速度表；前导流罩开关由新增加的门控制选择开关替换；原安装在第5显示区的“日夜转换”、“司机占用”、“手动过分相”三个开关改在操纵台台面右侧区域。

第一操作区（主操纵台）在司机室前方居中布置，布置驾驶列车需要的设备和经常用到的元件；司机室主操作台及左、右柜的机械结构采用压型铝板件焊接、铆接及螺栓连接结构；主操作台、左柜和右柜的连接采用弹性连接，即不仅主操纵台与左右柜之间采用弹性橡胶减振器连接，而且与车体之间也采用弹性橡胶减振器连接；主操作台与车体之间通过2个支座连接。

如图3-2所示。

图3-2 司机室操纵台设备第二节 司机操纵设备司机室各操作设备包含车内设备，车外设备和辅助设备，其设备组成如图3-3。

图3-3 司机室设备组成一、司机室设备分布司机驾驶列车所需的电子、电气、空气和机械等设备按照操作区分别布置在司机操纵台、左控制柜和右控制柜中，通过它可以进行行车、通信、调节内部环境等控制活动。

如图3-4和图3-5。

其设备详见表3-1。

司 机车 内车 外操 纵左 控右 控雨 刷撒 砂 空 调 司 机 外 部窗 系侧 窗前 窗风 笛司 机 挡 风遮 阳电 动主 控脚 踏第 二故 障辅 助逃 生固 定逃 生内 部信 号蒸 发冷 凝风 道轮 缘图3-4 司机室操作区图3-5 司机室左、右控制柜各主要设备表3-1.司机室主要设备1 司机控制台11 内部通信装置2 旋球塞刮水系统，麦克风12 CIR 中心用打印机3 二级操作区13 辅助座椅4 故障开关控制台14 MVB 服务插座5 CCU1/215 总计 km 计数器6 LSS 面板（休息区）16 旋转开关“电压调节”有“更高”和“更深”两种设置7 LSS 面板（休息区）17 废物箱8 司机座椅18 手提灯9 LSS 面板19 杯托10 灭火器二、司机操纵台（第一操作区）设备分布 司机操纵台位于司机正前方，布置一些司机驾驶列车过程中常用的控制和信息显示零部件，如图3-6。

第七章动车组辅助设备第一节车门集控系统一、车门（以下称侧门）集控系统组成：CRH380B(L)侧门电控系统由门控制单元（EDCU），EDCU 带有内置电压转换器、继电器、端子盒、直流电机、传感器和电缆组成。

门控制单元 (DCU)是一以微处理器为基础的可编程直流电机驱动器，用于门系统的操作控制。

电机控制的逻辑电路部分包含一个32 位的数字信号控制器，此控制器内带闪存和RAM。

连同控制软件，对电机进行控制驱动。

门控制参数通过USB 接口保存到铁电存储器中。

侧门内部控制面板上设置开关门按钮、紧急操作开关、紧急操作手柄、蜂鸣器、专用钥匙锁等元件。

侧门内部控制面板上设置开门按钮、紧急操作开关、紧急操作手柄、蜂鸣器、专用钥匙锁、司机操作钥匙开关（仅头车有）等元件。

二、门控单元功能侧门中央门控系统主要功能有:控制侧门开关，侧门动作过程及驱动机构状态监控制、故障诊断，门系统与车辆MVB通信，侧门安全闭锁控制（根据速度），侧门维护与故障诊断，关门声报警器激活等。

CRH380B(L)动车组侧门高级别控功功能由（中央控制单元）CCU实施，在执行此功能时，CCU对所有侧门进行集中控制，不会对某个侧门单独进行控制，所有侧门均通过各自门控单元单独进行控制。

控制过程中，CCU会接收到来自每辆主门控单元的信号，执行高级别门控功能，并将相关指令返回至各主门控单元。

三、侧门的释放与禁用“左侧外门释放”按钮按下后亮起，可释放列车左侧的外门。

此时，外部乘客按钮“本地开启外门”接收到反馈信号（列车左侧外门释放）后，该按钮点亮。

释放后，乘客即可将该侧门打开。

“右侧外门释放”按钮按下后亮起，可释放列车右侧的外门。

此时，外部乘客按钮“本地开启外门”接收到反馈信号（列车右侧外门释放）后，该按钮点亮。

释放后，乘客即可将该侧门打开。

“禁用左侧和右侧门”按钮按下可禁用列车左侧和右侧的外门，打开的门通过门控单元关闭，使得乘客不能打开这些门。

重新按下按钮“释放左外侧门”和“释放右外侧门”的指令后，可再次开门。
