crh380a8编组动车组总体介绍 .pdf

1驾驶设施驾驶设施是司机获取信息、作出决策并对有关系统进行指令控制、驾驶动车组完成各种任务的主要设备。

驾驶设施布置在CRH380A统型动车组两端的车头最前侧的司机室里，是司机对动车组的主要操控平台。

动车组在运行过程中，司机根据线路信号状态和周边情况，操作相应的驾驶设施，完成动车组牵引、制动控制；同时根据运行需要，控制动车组各车厢的空调、车门和广播等设备。

1.1组成及布置驾驶设施主要由操纵设施和驾驶配套设施组成。

操纵设施主要包括显示器、仪表、指示灯、开关按钮、通讯电话、牵引控制器、制动控制器等，这些设备集中安装在操纵台上，共同完成操控动车组的操作；驾驶配套设施主要包括电气边柜、刮雨器、风笛、前照灯、遮阳帘、座椅等。

CRH380A统型动车组采用单司机驾驶模式，驾驶设施在司机室内据此布置：司机室前窗设置有刮雨器和遮阳帘；前窗下方设置前照灯；司机室侧窗下方设置电气边柜，左后电气边柜处设置辅助座椅；司机室中部设置操纵台和司机座椅；司机室顶板设置司机室灯；气密隔墙上设置风笛等等。

CRH380A统型动车组驾驶设施在司机室里的布置见图15-1，图15-2.图15-1 司机室驾驶设施总体布置效果图图15-2 司机室驾驶设施剖面布置图1.2操纵设施1.2.1操纵设施分类操纵设施主要包括显示器、仪表、指示灯、开关按钮、通讯电话、牵引控制器、制动控制器等。

根据各设备的主要功能特点和动车组控制通信原理，对操纵设施分类如下：1)显示控制类：A TP显示器（2个）、TCMS显示器（2个）、CIR显示器；2)仪表指示类：故障显示器、关门灯、电压表、双针压力表、空调运行状态指示灯、警惕报警灯等；3)主控操作类：牵引控制器、制动控制器（含主控钥匙）、紧急制动开关、VCB合按钮、VCB断按钮、降弓按钮、复位按钮、紧急复位按钮、恒速按钮、恒速切按钮等；4)联络类：无线打印机、无线话筒、广播话筒等；5)辅助类：刮雨器开关、开关左右门类按钮、司机室灯开关、头灯减光开关等；6)其他：监视器扬声器开关、司机室空调控制类开关、暖风机开关等。

crh380a技术参数CRH380A是中国铁路总公司研发的一款高速动车组列车，是中国高速铁路发展的重要里程碑。

它的技术参数在世界范围内都具有领先水平，为中国高速铁路的发展做出了重要贡献。

CRH380A的最高设计时速达到了380公里/小时，是当时世界上最快的列车之一。

它采用了全铝合金车体，具有较低的空气阻力和较高的强度，能够在高速运行时保持稳定性。

车体采用了流线型设计，减少了空气阻力，提高了列车的运行效率。

CRH380A采用了8辆编组，总长度达到了200米。

每辆车厢都配备了先进的空调系统，确保乘客在列车上的舒适度。

车厢内部设计合理，座椅宽敞舒适，乘客可以在旅途中放松身心。

车厢还配备了先进的音视频娱乐系统，乘客可以观看电影、听音乐等，增加旅途的乐趣。

CRH380A采用了最新的牵引系统，配备了强大的电力机车。

它采用了永磁同步电机，具有高效率和低噪音的特点。

牵引系统还配备了先进的制动系统，能够在高速运行时快速减速，确保列车的安全性。

CRH380A还采用了先进的控制系统，能够实现列车的自动驾驶。

它配备了先进的信号系统和通信系统，能够实时监测列车的运行状态，并与调度中心进行通信。

控制系统还具有自动驾驶功能，能够根据预设的路线和速度自动驾驶，提高列车的运行效率和安全性。

CRH380A的技术参数在世界范围内都具有领先水平。

它的最高设计时速达到了380公里/小时，是当时世界上最快的列车之一。

它的车体采用了全铝合金材料，具有较低的空气阻力和较高的强度。

它的牵引系统采用了永磁同步电机，具有高效率和低噪音的特点。

它的控制系统具有自动驾驶功能，能够提高列车的运行效率和安全性。

CRH380A的研发和应用，标志着中国高速铁路技术的重大突破。

它不仅提高了中国高速铁路的运行速度和安全性，也为中国高速铁路的国际化发展做出了重要贡献。

未来，中国高速铁路将继续引领世界高速铁路技术的发展，为人们提供更加便捷、舒适和安全的出行方式。

京沪高铁CRH380动车的简介CRH380简介京沪高速铁路是世界上一次建成线路最长、标准最高的高速铁路，为之配套的新一代高速列车的开发是在消化吸收基础上一项庞大的再创新工程，为全面支撑中国高速列车技术自主创新的需求，中华人民共和国科技部与铁道部于2008年2月26日共同签署了《中国高速列车自主创新联合行动计划》，而CRH2-380型高速动车组正是该联合行动计划最重要的项目，2009年正式立项启动了列入“十一五”国家科技支撑计划的中国高速列车关键技术及装备研制重大项目。

在分析京津城际铁路等高速铁路积累的大量数据和经验的基础上，铁道部提出了新一代动车组的性能提升方向、技术方案，并对方案进行了大量的分析计算，形成了一整套的列车系统设计方案和各子系统优化设计方案。

为了预先获得CRH2-380型动车组新头型的空气动力效能和实车试验数据，铁道部于2009年决定将CRH2-150C作为CRH2-380的试验实体样车，改为使用下一代的新头型。

车身仅标示为“试验车CRH380A”的新头型CRH2C第二阶段动车组于2010年4月底下线，并在5月起开始在郑西客运专线试验。

2010年5月，南车四方机车车辆又定制了一节CRH2-380A头车的1：1实体模型，在上海世博会中国铁路馆展出，并亮相到世博会闭幕为止。

这辆模型后来于2010年12月参展于北京举行的第七届世界高速铁路大会，陈列于国家会议中心外，并在高铁大会结束后被送返南车四方位于青岛的厂房临时封存2个月，之后的“十一五”国家重大科技成就展在北京举行，模型重新涂装后，再一次送到国家会议中心外。

2010年9月，铁道部下发《关于新一代高速动车组型号、车号及坐席号的通知》，正式将四方机车车辆的CRH2-380型动车组型号名称更改，其中8辆编组的动车组被命名为为CRH380A，而16辆编组的动车组被命名为为CRH380AL。

目前正在试运行，即将在六月份开始正式运行的京沪高铁所采用的动车组――CRH380型或称为CRH2-380型电力动车组，是中华人民共和国铁道部为营运新建的高速城际铁路及客运专线，由中国南车四方机车车辆股份在CRH2C(CRH2-300)型电力动车组基础上自主研发的CRH系列高速动车组。

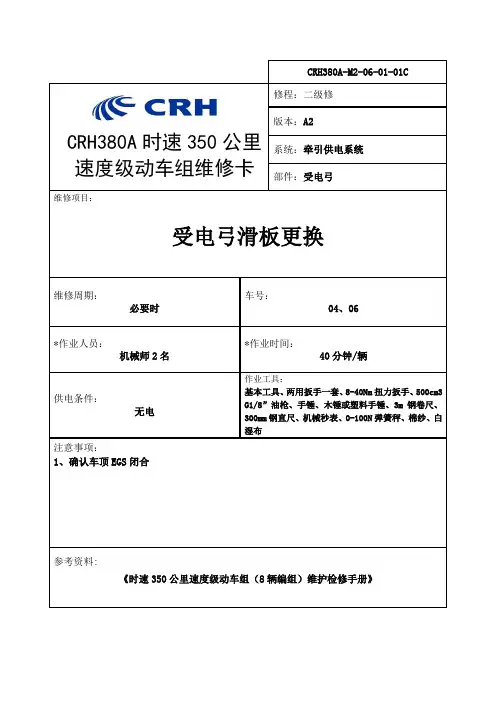

CRH380A-M2-06-01-01CCRH380A时速350公里速度级动车组维修卡修程：二级修版本：A2系统：牵引供电系统部件：受电弓维修项目：受电弓滑板更换维修周期：必要时车号：04、06*作业人员：机械师2名*作业时间：40分钟/辆供电条件：无电作业工具：基本工具、两用扳手一套、8-40Nm扭力扳手、500cm3 G1/8”油枪、手锤、木锤或塑料手锤、3m钢卷尺、300mm钢直尺、机械秒表、0-100N弹簧秤、棉纱、白湿布注意事项：1、确认车顶EGS闭合参考资料:《时速350公里速度级动车组（8辆编组）维护检修手册》CRH380A -M2-06-01-01C 受电弓滑板更换页码：1/3作业程序：1．准备工作：⑴插入主控钥匙，接通ＢＶ。

⑵按下ＥＧＣＳ进行放电处理，1min后恢复ＥＧＣＳ，断开接地保护。

⑶将受电弓处于折叠状态。

2．滑板更换：⑴在4或6车控制阀板上断开受电弓空气管路阀门，注意空气管不要进入灰尘；⑵拆卸受电弓滑板空气管，再拆卸下滑板固定螺栓；⑶清理受电弓滑板座，将表面清理干净，弓头滑板支撑接触面涂导电接触脂（型号：FT40V1），各螺纹连接处涂专用螺纹润滑脂（型号：VOLER A C）；⑷检查新滑板外观无异常，外观状态良好；CRH380A -M2-06-01-01C页码：受电弓滑板更换2/3⑸将受电弓滑板放入安装位置后，用扭力扳手紧固 M8螺母，拧紧力矩为20N·m（注意：拧紧力矩过大时会导致滑板 M8螺柱脱落）；⑹将ＰＵ管插入进气接头后，用手拧紧套紧螺母；⑺用扳手紧固套紧螺母（拧紧力矩为不超过3N·m，转1周即可）。

3.将受电弓升起0.4～0.5m，置ADD试验阀于“试验”位，受电弓应迅速降下（注意：避免受电弓降落造成人身伤害）,恢复ADD试验阀于“工作”位，并用塑料扎带固定试验阀柄。

4其它：⑴更换滑板时，接触面涂专用导电接触脂，保证托架与滑板底面良好的导电接触；⑵滑板使用初期，应加强检查滑板的磨损情况，如出现滑板偏磨情况，应检查弓头是否水平，如必要应调整；CRH380A -M2-06-01-01C 受电弓滑板更换页码：3/3⑶如只需更换1条滑板时，注意新旧滑板的高度差不应超过3mm，否则应同时更换前后滑板。

CRH380A概述⽬录1.1EMU编组 (3)1.2牵引⽅式 (4)1.3轴重 (4)1.4制动 (4)1.5运⾏速度 (6)1.6最⼩通过曲线半径 (6)1.7车体主要尺⼨ (6)1.8牵引电路 (6)1.9车体 (7)1.10转向架 (8)1.11车内布置 (8)1.12车辆定位 (9)1.13⽤户使⽤须知 (9)修订记录第1章总论1.1 EMU编组1.1.1 动⼒配置时速350公⾥速度级动车组（8辆编组）为动⼒分散交流传动动车组，最⾼运⾏速度350km/h，可在中国新建300km/h速度级客运专线（300线）上运营，并能在新建200km/h速度级客运专线上以200km/h速度正常运⾏。

动车组以CRH2C型时速300公⾥动车组为基础，通过速度提升和优化设计，完成⾃主研制。

动车组由6辆动车2辆拖共8辆车构成编组，编组配置如图1.1.1-1所⽰。

另外，两列动车组可联挂运⾏。

车号形式T：拖车M：动车图1.1.1-1 EMU动⼒配置1.1.2 主要设备配置各车辆的主要设备如表1.1.2-1所⽰。

表1.1.2-1 各车辆的主要设备配置车号形式定员主要设备其它1 T1 45 ⼆等车、驾驶室、卫⽣间、盥洗室、观光区、电开⽔炉、电器柜、备品柜、⾏李室2 M1 85 ⼆等车、卫⽣间、盥洗室、电开⽔炉、电器柜、⾏李室、车上⽔箱3 M2 42 ⼀等车、VIP半包间、卫⽣间、盥洗室、电开⽔炉、电器柜、备品柜、⾏李室4 M3 51 ⼀等车、卫⽣间、盥洗室、电开⽔炉、电器柜、⾏李室、车上⽔箱带受电⼸5 M4 52 ⼆等车、餐饮区、厨房、卫⽣间、盥洗室、乘务员室、机械师室、电开⽔炉6 M5 85 ⼆等车、卫⽣间、盥洗室、电开⽔炉、电器柜、⾏李室、车上⽔箱带受电⼸7 M6 85 ⼆等车、卫⽣间、盥洗室、电开⽔炉、电器柜、⾏李室、备品柜可乘坐轮椅8 T2 45 ⼆等车、驾驶室、卫⽣间、盥洗室、观光区、电开⽔炉、电器柜、备品柜、⾏李室合计4901.2 牵引⽅式动车组采⽤动⼒分散交流传动⽅式，列车前后两端设驾驶室，通常运⾏时在前端驾驶室操作。

CRH380A动车组制动系统一、CRH380A动车组概况1.时速 350 公里速度级（8 辆编组）动车组适用于我国客运专线，采用动力分散型交流传动方式。

2.该动车组以 6 辆动车和 2辆拖车共 8辆车构成一个编组，编组内的各种配置（见下图1-1）。

所示。

另外，根据必要配备了可同时使 2 个编组进行整体运行的相关设备。

图：1-1二、CRH380A动车组主要技术参数车号 1 2 3 4 5 6 7 8车种T1 M1 M2 M3 M4 M5 M6 T2自重 (t) 46.9 52 48.7 53.4 49.4 52.3 48.3 47.212.8 14.8 13.2 14.5 13.6 14.9 13.9 12.9平均轴重(t)载重(t) 4.28 7.2 3.97 4.48 4.86 7.2 7.2 4.280 1520 1520 1520 1520 1520 1520额定输出(kW)1.主电源：25kv（17.5kv-31kv），50Hz，单相交流。

2. 电动机：额定功率 400kw。

3.运行速度：⑴营业运行速度：350km/h，最高试验速度：≦385km/h4. 车体主要尺寸:⑴头车：26,250 mm ；⑵中间车：25,000 mm ；⑶车体最大宽度：3,380 mm ；⑷车体最大高度：3,700 mm；⑸车门处地板面高度：1,300 mm；⑹车厢天花板高度：2,235 mm。

5. 轨距： 1,435 mm 。

6.转向架中心距：17,500 mm 。

7.固定轴距： 2,500 mm。

8.车轮径：860mm。

9.车钩高度：1,000 mm。

三、制动系统1.动车组制动系统采用手动制动方式及由 ATP 控制的自动制动方式并用。

动作方式采用电气再生制动方式与电气指令式空气制动方式并用，对应速度―粘着曲线模式进行制动力控制，还具有滑行检测技能及应载荷机能。

四、制动距离1.额定载重、平直线路、干轨上的快速制动时的制动距离为：⑴制动初速度为 350km/h：≦ 6500 ｍ⑵制动初速度为 300km/h：≦ 3800 ｍ⑶制动初速度为 160km/h：≦ 1400 ｍ⑷具体各级位制动距离表见附表。

CRH380型动车组（1）CRH380A型动车组编组及平面布置。

①编组结构。

CRH380A型动车组采用8辆编组，6动2拖，设有二等/特等座车、一等座车、一等/特等座车、二等座车、二等座车/餐车。

CRH380AL型动车组采用16辆编组，14动2拖，设有一等商务座车、一等座车、二等座车、二等座车/餐车及商务车（仅6041~6070列设商务车）。

②平面布置。

CRH380A型动车组的全列定员为494人。

其中，一等座车座椅采用“2+2”布置，中间为走廊，定员89人；二等座车座椅采用“2+3”布置，中间为走廊，定员387人；3号车为带包间的一等座车，包间定员为6人；带观光座的二等座车定员12人。

CRH380AL型动车组的第一阶段全列定员为1 066人。

其中，一等座车座椅采用“2+2”布置，中间为走廊，定员162人；二等座车座椅采用“2+3”布置，中间为走廊，定员838人；观光区商务座椅采用“1+1”布置，3号商务车商务座椅采用“2+1”布置，中间为走廊，定员28人（含观光区）；餐车定员38人。

CRH380AL型动车组的第二阶段全列定员为1 099人。

其中，一等座车座椅采用“2+2”布置，中间为走廊，定员118人；二等座车座椅采用“2+3”布置，中间为走廊，定员923人；观光区商务座椅采用“1+1”布置，头车一等商务车商务座椅采用“2+1”布置，中间为走廊，定员20人（含观光区）；餐车定员38人。

（2）CRH380B型动车组编组及平面布置。

①动车组编组。

CRH380B系列动车组包括长、短两种车型，分别为CRH380B型和CRH380BL型。

CRH380B型动车组采用8辆编组，4动4拖，设有二等座车/观光车、一等座车/包间车、一等座车、二等座车、二等座车/餐车。

CRH380BL 型动车组采用16辆编组，8动8拖，设有观光车、一等座车、VIP车、二等座车、餐车。

②动车组平面布置。

CRH380B型动车组的全车定员为490人。

380A和谐号动车介绍CRH380ACRH380A四方股份于2010年4月12日，通过新一代高速列车新头型发布会，4月底完成首列车下线，并于4月26日开始进入环行线试验，5月份中旬已经完成环行线的调试，5月中旬开始进入郑西高速铁路进行160公里以下调试试验，6月7日开始正式高速试验。

新一代高速列车将创造一个新的世界运营速度最快记录，持续运营时速将达到350公里，最高运行时速为380公里，最高设计时速达420公里以上。

2010年9月28日11时37分，中国铁路在沪杭高铁试运行时再次创造奇迹，国产“和谐号”CRH380A刷新了世界铁路运营的最高时速纪录——时速４１６．６公里。

CRH380A档案列车名称：新一代“和谐号”CRH 380A高速动车组四方自主研制的新一代高速动车组CRH380A设计生产厂家：中国南车青岛四方机车车辆股份有限公司CRH380A速度：持续运营时速350公里，最高运营时速380公里，最高试验时速超过486.1公里。

CRH380A编组：CRH380A 由8辆编组和CRH380AL16辆长编组两种。

8辆编组主要用于城际高铁或者通过重连16辆运行。

南车四方机车车辆股份有限公司的CRH380A是青岛四方的设计人员在吸收200公里动车组的经验上，实现的完全自主设计研发的新一代高速动车组，她的诞生标志着中国高速列车设计制造实现国产化所迈出的重要的一步。

车型概述“和谐号”CRH380A新一代高速动车组外观美观大气，车头看起来更细更长，更加圆润流畅。

它的头型长度为12米，比CRH2型动车组长2.6米，其实头型设计的复杂程度远远不止人们看到的线条更流畅这样简单。

时速380公里新一代高速动车组最高运营速度接近飞机低速巡航的速度，高速列车新头型的设计面临的气动环境极其复杂。

与航空相比，新一代高速动车组头型设计还要面临地面气流的扰动，两车交会时车体的激荡以及车体通过隧道时气流的变化，因此高速列车的外形设计比飞机更富有挑战性。

第4章车内布置目录4.1概述 (2)4.1.1 EC01头车总体布置 (2)4.3 车门 (7)4.3.1 车门概述 (7)4.3.2 外门 (8)4.3.3 风挡门 (14)4.3.4 内端门 (15)4.3.5 司机室门 (16)4.3.6 乘务员室门 (17)4.3.7卫生间门 (17)4.4 车窗............................................................................................................ 错误!未定义书签。

4.4.1 车窗概述......................................................................................... 错误!未定义书签。

4.4.2 侧窗................................................................................................. 错误!未定义书签。

4.4.3 紧急车窗......................................................................................... 错误!未定义书签。

4.5乘客座椅..................................................................................................... 错误!未定义书签。

4.6司机座椅..................................................................................................... 错误!未定义书签。
