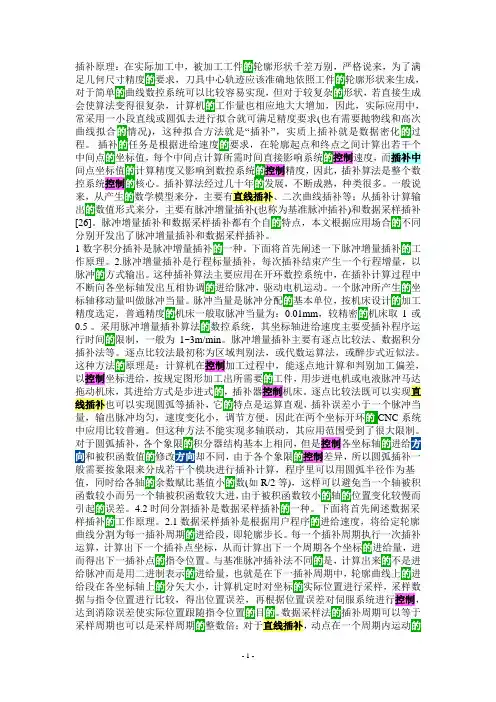

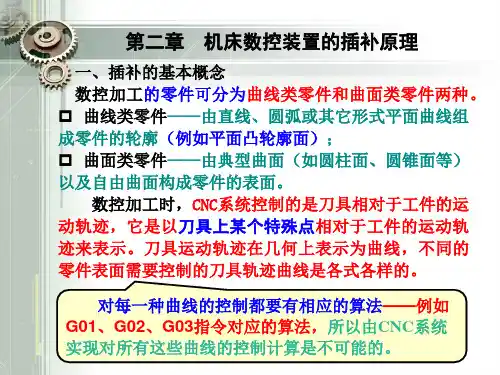

插补原理:在实际加工中,被加工工件轮廓形状千差万别,严格说来,为了满足几何尺寸精度要求,刀具中心轨迹应该准确地依照工件轮廓形状来生成,对于简单曲线数控系统可以比较容易实现,但对于较复杂形状,若直接生成会使算法变得很复杂,计算机工作量也相应地大大增加,因此,实际应用中,常采用一小段直线或圆弧去进行拟合就可满足精度要求(也有需要抛物线和高次曲线拟合情况),这种拟合方法就是“插补”,实质上插补就是数据密化过程。
插补任务是根据进给速度要求,在轮廓起点和终点之间计算出若干个中间点坐标值,每个中间点计算所需时间直接影响系统控制速度,而插补中间点坐标值计算精度又影响到数控系统控制精度,因此,插补算法是整个数控系统控制核心。
插补算法经过几十年发展,不断成熟,种类很多。
一般说来,从产生数学模型来分,主要有直线插补、二次曲线插补等;从插补计算输出数值形式来分,主要有脉冲增量插补(也称为基准脉冲插补)和数据采样插补[26]。
脉冲增量插补和数据采样插补都有个自特点,本文根据应用场合不同分别开发出了脉冲增量插补和数据采样插补。
1数字积分插补是脉冲增量插补一种。
下面将首先阐述一下脉冲增量插补工作原理。
2.脉冲增量插补是行程标量插补,每次插补结束产生一个行程增量,以脉冲方式输出。
这种插补算法主要应用在开环数控系统中,在插补计算过程中不断向各坐标轴发出互相协调进给脉冲,驱动电机运动。
一个脉冲所产生坐标轴移动量叫做脉冲当量。
脉冲当量是脉冲分配基本单位,按机床设计加工精度选定,普通精度机床一般取脉冲当量为:0.01mm,较精密机床取1或0.5 。
采用脉冲增量插补算法数控系统,其坐标轴进给速度主要受插补程序运行时间限制,一般为1~3m/min。
脉冲增量插补主要有逐点比较法、数据积分插补法等。
逐点比较法最初称为区域判别法,或代数运算法,或醉步式近似法。
这种方法原理是:计算机在控制加工过程中,能逐点地计算和判别加工偏差,以控制坐标进给,按规定图形加工出所需要工件,用步进电机或电液脉冲马达拖动机床,其进给方式是步进式,插补器控制机床。

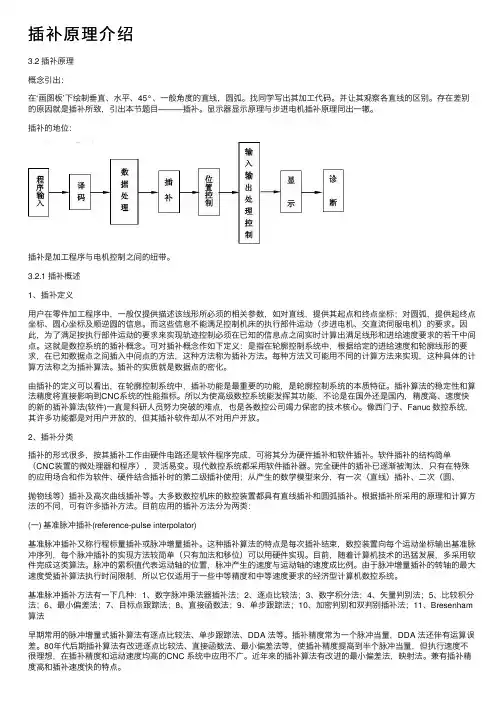

插补原理介绍3.2 插补原理概念引出:在‘画图板’下绘制垂直、⽔平、45°、⼀般⾓度的直线,圆弧。
找同学写出其加⼯代码。
并让其观察各直线的区别。
存在差别的原因就是插补所致,引出本节题⽬―――插补。
显⽰器显⽰原理与步进电机插补原理同出⼀辙。
插补的地位:插补是加⼯程序与电机控制之间的纽带。

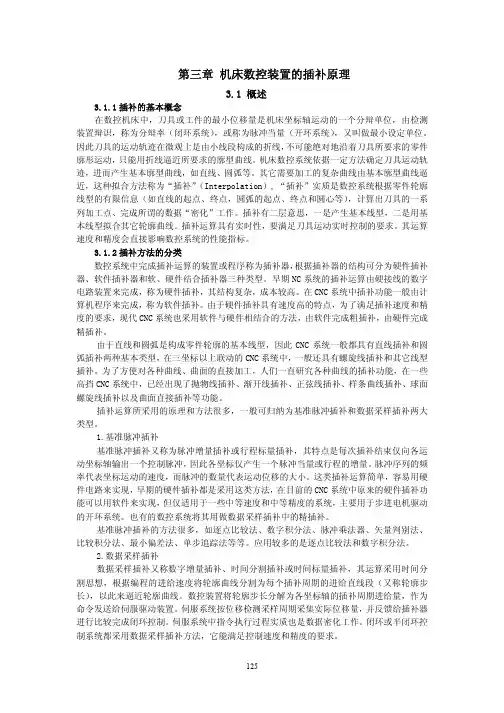

3.2.1 插补概述1、插补定义⽤户在零件加⼯程序中,⼀般仅提供描述该线形所必须的相关参数,如对直线,提供其起点和终点坐标;对圆弧,提供起终点坐标、圆⼼坐标及顺逆圆的信息。
⽽这些信息不能满⾜控制机床的执⾏部件运动(步进电机、交直流伺服电机)的要求。
因此,为了满⾜按执⾏部件运动的要求来实现轨迹控制必须在已知的信息点之间实时计算出满⾜线形和进给速度要求的若⼲中间点。
这就是数控系统的插补概念。
可对插补概念作如下定义:是指在轮廓控制系统中,根据给定的进给速度和轮廓线形的要求,在已知数据点之间插⼊中间点的⽅法,这种⽅法称为插补⽅法。
每种⽅法⼜可能⽤不同的计算⽅法来实现,这种具体的计算⽅法称之为插补算法。
插补的实质就是数据点的密化。
由插补的定义可以看出,在轮廓控制系统中,插补功能是最重要的功能,是轮廓控制系统的本质特征。
插补算法的稳定性和算法精度将直接影响到CNC系统的性能指标。
所以为使⾼级数控系统能发挥其功能,不论是在国外还是国内,精度⾼、速度快的新的插补算法(软件)⼀直是科研⼈员努⼒突破的难点,也是各数控公司竭⼒保密的技术核⼼。
像西门⼦、Fanuc 数控系统,其许多功能都是对⽤户开放的,但其插补软件却从不对⽤户开放。
2、插补分类插补的形式很多,按其插补⼯作由硬件电路还是软件程序完成,可将其分为硬件插补和软件插补。
软件插补的结构简单(CNC装置的微处理器和程序),灵活易变。
现代数控系统都采⽤软件插补器。
完全硬件的插补已逐渐被淘汰,只有在特殊的应⽤场合和作为软件、硬件结合插补时的第⼆级插补使⽤;从产⽣的数学模型来分,有⼀次(直线)插补、⼆次(圆、抛物线等)插补及⾼次曲线插补等。
因为插补运算是实时性很强的运算,若算法太复杂,计算机的每次插补运算的时间必然加长,从而限制进给速度指标和精度指标的提高。
3.插补方法的分类❑脉冲增量插补(行程标量插补)特点:✓每次插补的结果仅产生一个单位的行程增量(一个脉冲当量)。
以一个一个脉冲的方式输出给步进电机。
其基本思想是:用折线来逼近曲线(包括直线)。
✓插补速度与进给速度密切相关。
因而进给速度指标难以提高,当脉冲当量为10μm时,采用该插补算法所能获得最高进给速度是3-4 m/min。
✓脉冲增量插补的实现方法较简单,通常仅用加法和移位运算方法就可完成插补。
因此它比较容易用硬件来实现,而且,用硬件实现这类运算的速度很快的。
但是也有用软件来完成这类算法的。
✓这类插补算法有:逐点比较法;最小偏差法;数字积分法;目标点跟踪法;单步追综法等✓它们主要用早期的采用步进电机驱动的数控系统。
✓由于此算法的速度指标和精度指标都难以满足现在零件加工的要求,现在的数控系统已很少采用这类算法了。
❑数字增量插补(时间标量插补)❑特点:插补程序以一定的时间间隔定时(插补周期)运行,在每个周期内根据进给速度计算出各坐标轴在下一插补周期内的位移增量(数字量)。
其基本思想是:用直线段(内接弦线,内外均差弦线,切线)来逼近曲线(包括直线)。
插补运算速度与进给速度无严格的关系。
因而采用这类插补算法时,可达到较高的进给速度(一般可达10m/min以上)。
数字增量插补的实现算法较脉冲增量插补复杂,它对计算机的运算速度有一定的要求,不过现在的计算机均能满足要求。
这类插补方法有:数字积分法(DDA)、二阶近似插补法、双DDA插补法、角度逼近插补法、时间分割法等。
这些算法大多是针对圆弧插补设计的。
这类插补算法主要用于交、直流伺服电机为伺服驱动系统的闭环,半闭环数控系统,也可用于以步进电机为伺服驱动系统的开环数控系统,而且,目前所使用的CNC系统中,大多数都采用这类插补方法。
插补的原理插补是数控加工中的重要概念,它是指在机床进行加工过程中,根据加工轨迹的要求,通过控制机床的运动轴进行插补运动,从而实现复杂曲线的加工。
插补的原理是数控加工中的核心内容之一,下面将从插补的基本原理、插补的分类以及插补的应用等方面进行详细介绍。
首先,插补的基本原理是数控加工中的基础知识,它包括直线插补和圆弧插补两种基本插补方式。
直线插补是指机床在直线轨迹上进行插补运动,而圆弧插补则是指机床在圆弧轨迹上进行插补运动。
在数控加工中,插补运动是通过控制机床各个坐标轴的运动来实现的,通过对各个坐标轴的速度、加速度和位置进行合理的控制,可以实现复杂曲线的加工。
其次,插补可以根据其运动方式的不同进行分类,主要包括直线插补、圆弧插补、螺旋线插补等。
直线插补是最简单的插补方式,它是通过控制机床的各个坐标轴,使其在直线轨迹上进行插补运动。
圆弧插补则是在圆弧轨迹上进行插补运动,它需要通过对圆弧的半径、起点和终点等参数进行合理的控制。
螺旋线插补则是在三维空间中进行插补运动,它需要对螺旋线的半径、螺距、起点和终点等参数进行合理的控制。
不同的插补方式可以实现不同形状的曲线加工,从而满足不同加工要求。
最后,插补在数控加工中有着广泛的应用,它可以实现复杂曲线的加工,提高加工精度和效率。
在实际加工中,通过合理的插补运动,可以实现各种复杂曲线的加工,如汽车零部件、航空航天零部件、模具等领域的加工。
同时,插补运动还可以实现多轴联动,从而实现更加复杂的加工要求,如五轴联动加工、六轴联动加工等。
因此,插补在数控加工中具有非常重要的意义,它是实现复杂曲线加工的关键技术之一。
综上所述,插补是数控加工中的重要概念,它通过合理的运动控制,实现复杂曲线的加工。
插补的基本原理包括直线插补和圆弧插补,可以根据其运动方式的不同进行分类。
插补在数控加工中有着广泛的应用,可以实现各种复杂曲线的加工,提高加工精度和效率。
因此,深入理解插补的原理对于提高数控加工的质量和效率具有重要意义。
插补原理及控制方法插补原理是指在数控机床运动控制系统中,通过对多个轴同时进行定长或定角度的运动控制,实现复杂曲线的加工。
插补控制方法包括线性插补和圆弧插补两种。
一、线性插补线性插补是指在工件加工中,沿直线轨迹进行直线段的插补控制方法。
线性插补的原理是通过控制系统对多个轴的运动速度和方向进行精确控制,使得工件能够沿着设定的直线路径进行加工。
线性插补的控制方法包括点位控制和连续控制两种。
1.点位控制点位控制是将每个插补段分解成多个线性插补点,通过对每个点的坐标进行控制,实现工件的加工。
点位控制方式适用于工件形状简单、精度要求不高的情况下。
2.连续控制连续控制是通过对每个时间段内的轴位置进行插补计算,实现工件的连续运动。
此命令适用于工件形状复杂、精度要求较高的场景。
在连续控制中,通常使用插补算法进行计算,将每个时间段内需要插补的线性段分割成多个小段,并根据小段的长度和速度来确定每个小段的运动规律。
二、圆弧插补圆弧插补是指在数控机床加工中,通过对多个轴的运动进行控制,实现工件上圆弧曲线的加工。
圆弧插补的原理是通过对多个轴进行同步运动,控制圆弧路径的切线和加工速度,使得工件能够按照设定的半径和圆弧角度进行加工。
圆弧插补的控制方法包括圆心插补法和半径插补法。
1.圆心插补法圆心插补法是通过控制系统中的插补算法,计算每个时间段内轴的位置和速度,实现工件画圆弧的加工。
在圆心插补中,需要手动指定圆心的坐标位置和圆弧的半径、角度来实现加工。
2.半径插补法半径插补法是指通过在控制系统中指定圆弧的起点、终点和半径来实现工件圆弧的加工。
在半径插补中,插补算法会根据起始点和终点的位置,计算出圆心的位置和圆弧的角度,从而实现工件的加工。
总结:插补原理及控制方法是数控机床系统中非常重要的部分,通过对多个轴的运动进行精确控制,实现工件曲线轨迹的加工。
线性插补适用于直线段的加工,圆弧插补适用于曲线段的加工。
掌握插补原理及控制方法,对于数控机床加工精度的提高和加工效率的提高具有重要意义。
插补原理介绍范文插补原理是用来实现数控机床加工的基本原理,它是数控机床进行加工时控制运动轨迹和速度的核心机制。
以下是关于插补原理的详细介绍。
1.插补原理的基本概念插补原理是指根据数学模型和运动规划策略,通过计算机控制系统控制多个成分运动轨迹和速度的基本方法。
在数控机床加工中,常常需要进行直线插补、圆弧插补和螺线插补等运动,插补原理正是用来实现这些运动方式的关键。
2.插补原理的基本流程插补原理的基本流程包括坐标系转换、插值计算和控制指令生成等步骤。
首先,需要将加工对象的几何模型转换为机床坐标系下的坐标系,这样才能进行后续的数学计算。
然后,在插值计算中,根据加工轨迹的特点和要求,进行插值计算,得到每个时刻的位置和速度信息。
最后,根据计算结果,生成相应的控制指令,通过伺服系统控制机床的运动。
3.插补原理的数学模型插补原理的数学模型通常采用多项式函数来描述曲线的运动轨迹。
对于直线插补,可以使用线性函数或者高次多项式函数来进行描述。
而对于圆弧插补,通常采用二次多项式函数或者三次贝塞尔曲线来进行描述。
不同的数学模型能够更加准确地描述曲线的形状和运动轨迹,并且在实际应用中需要根据具体情况选取合适的模型。
4.插补原理的运动规划策略插补原理的运动规划策略是根据实际需要,通过数学计算得到加工路径和速度的最优解。
在运动规划中,需要综合考虑加工效率、精度要求、工件形状和加工工艺等因素,通过合理选择插补速度和运动路径,使得加工效果最好。
同时,还需要考虑机床本身的运动特性和限制条件,以便在满足加工要求的前提下尽可能提高机床的工作效率。
5.插补原理的实现方法插补原理的实现方法主要包括离散插值法和参数插值法两种。
离散插值法是将连续的曲线插值问题转化为离散点的插值问题,根据已知的离散点进行插值计算。
参数插值法则是根据给定的控制参数,通过数学计算得到曲线的运动轨迹。
离散插值法适用于简单的插值问题,而参数插值法适用于复杂的曲线插值问题。

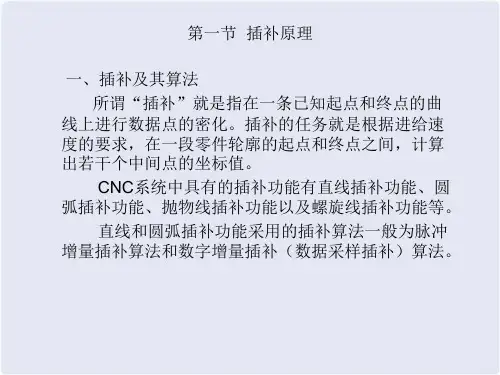

插补开放分类: 技术 数控技术 高新技术数控装置根据输入的零件程序的信息,将程序段所描述的曲线的起点、终点之间的空间进行数据密化,从而形成要求的轮廓轨迹,这种“数据密化”机能就称为“插补”。
编辑摘要插补 - 概述系统的主要任务之一,是控制执行机构按预定的轨迹运动。
一般情况是一致运动轨迹的起点坐标、终点坐标和轨迹的曲线方程,由数控系统实施地算出各个中间点的坐标。

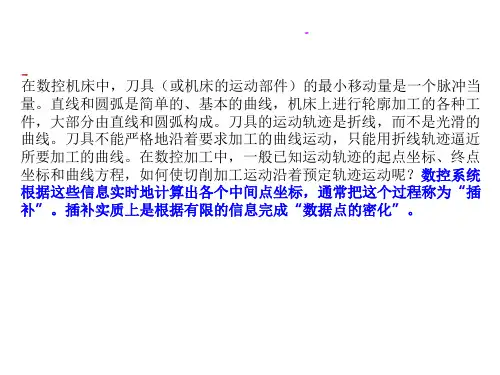

在数控机床中,刀具不能严格地按照要求加工的曲线运动,只能用折线轨迹逼近所要加工的曲线。
机床数控系统依照一定方法确定刀具运动轨迹的过程。
也可以说,已知曲线上的某些数据,按照某种算法计算已知点之间的中间点的方法,也称为“数据点的密化”。
数控装置根据输入的零件程序的信息,将程序段所描述的曲线的起点、终点之间的空间进行数据密化,从而形成要求的轮廓轨迹,这种“数据密化”机能就称为“插补”。
插补计算就是数控装置根据输入的基本数据,通过计算,把工件轮廓的形状描述出来,边计算边根据计算结果向各坐标发出进给脉冲,对应每个脉冲,机 床在响应的坐标方向上移动一个脉冲当量的距离,从而将工件加工出所需要轮廓的形状。
插补 - 分类1、直线插补直线插补(Llne Interpolation )这是车床上常用的一种插补方式,在此方式中,两点间的插补沿着直线的点群来逼近,沿此直线控制刀具的运动。
一个零件的轮廓往往是多种多样的,有直线,有圆弧,也有可能是任意曲线,样条线等. 数控机床的刀具往往是不能以曲线的实际轮廓去走刀的,而是近似地以若干条很小的直线去走刀,走刀的方向一般是x 和y 方向. 插补方式有:直线插补,圆弧插补,抛物线插补,样条线插补等 所谓直线插补就是只能用于实际轮廓是直线的插补方式(如果不是直线,也可以用逼近的方式把曲线用一段段线段去逼近,从而每一段线段就可以用直线插补了).首先假设在实际轮廓起始点处沿x 方向走一小段(一个脉冲当量),发现终点在实际轮廓的下方,则下一条线段沿y 方向走一小段,此时如果线段终点还在实际轮廓下方,则继续沿y 方向走一小段,直到在实际轮廓上方以后,再向x 方向走一小段,依次循环类推.直到到达轮廓终点为止.这样,实际轮廓就由一段段的折线拼接而成,虽然是折线,但是如果我们每一段走刀线段都非常小(在精度允许范围内),那么此段折线和实际轮廓还是可以近似地看成相同的曲线的--------这就是直线插补.2、圆弧插补圆弧插补(Circula : Interpolation )这是一种插补方式,在此方式中,根据两端点间的插补数字信息,计算出逼近实际圆弧的点群,控制刀具沿这些点运动,加工出圆弧曲线。
3、刀具半径补偿刀具半径补偿(Cutter Compensation)垂直于刀具轨迹的位移,用来修正实际的刀具半径与编程的刀具半径的差异。
数控系统刀具半径补偿的含义是将刀具中心轨迹,沿着程编轨迹偏置一个距离,加工程序与刀具半径大小无关,它的功能是仅用一个程序就可以完成粗、精加工,或采用不同刀具直径加工时,可以不要重写加工程序。
通常刀具半径补偿功能仅适用于二维编程加工,数控系统中规定沿着刀具加工方向向右偏置,称为右补,采用指令G42;向左偏置,称为左补,采用指令G41。
插补- 原理在实际加工中,被加工工件的轮廓形状千差万别,严格说来,为了满足几何尺寸精度的要求,刀具中心轨迹应该准确地依照工件的轮廓形状来生成,对于简单的曲线数控系统可以比较容易实现,但对于较复杂的形状,若直接生成会使算法变得很复杂,计算机的工作量也相应地大大增加,因此,实际应用中,常采用一小段直线或圆弧去进行拟合就可满足精度要求(也有需要抛物线和高次曲线拟合的情况),这种拟合方法就是“插补”,实质上插补就是数据密化的过程。
数控车床的运动控制中,工作台(刀具)X、Y、Z轴的最小移动单位是一个脉冲当量。
因此,刀具的运动轨迹是具有极小台阶所组成的折线(数据点密化)。
例如,用数控车床加工直线OA、曲线OB,刀具是沿X轴移动一步或几步(一个或几个脉冲当量Dx),再沿Y轴方向移动一步或几步(一个或几个脉冲当量Dy),直至到达目标点。
从而合成所需的运动轨迹(直线或曲线)。
数控系统根据给定的直线、圆弧(曲线)函数,在理想的轨迹上的已知点之间,进行数据点密化,确定一些中间点的方法,称为插补。
插补的任务是根据进给速度的要求,在轮廓起点和终点之间计算出若干个中间点的坐标值,每个中间点计算所需时间直接影响系统的控制速度,而插补中间点坐标值的计算精度又影响到数控系统的控制精度,因此,插补算法是整个数控系统控制的核心。
插补- 算法插补算法经过几十年的发展,不断成熟,种类很多。
一般说来,从产生的数学模型来分,主要有直线插补、二次曲线插补等;从插补计算输出的数值形式来分,主要有脉冲增量插补(也称为基准脉冲插补)和数据采样插补。
1、数字积分插补数字积分插补是脉冲增量插补的一种。
下面将首先阐述一下脉冲增量插补的工作原理。
2、脉冲增量插补脉冲增量插补是行程标量插补,每次插补结束产生一个行程增量,以脉冲的方式输出。
这种插补算法主要应用在开环数控系统中,在插补计算过程中不断向各坐标轴发出互相协调的进给脉冲,驱动电机运动。
一个脉冲所产生的坐标轴移动量叫做脉冲当量。
脉冲当量是脉冲分配的基本单位,按机床设计的加工精度选定,普通精度的机床一般取脉冲当量为:0.01mm,较精密的机床取1 或0.5 。
采用脉冲增量插补算法的数控系统,其坐标轴进给速度主要受插补程序运行时间的限制,一般为1~3m/min。
脉冲增量插补主要有逐点比较法、数据积分插补法等。
逐点比较法最初称为区域判别法,或代数运算法,或醉步式近似法。
这种方法的原理是:计算机在控制加工过程中,能逐点地计算和判别加工偏差,以控制坐标进给,按规定图形加工出所需要的工件,用步进电机或电液脉冲马达拖动机床,其进给方式是步进式的,插补器控制机床。
逐点比较法既可以实现直线插补也可以实现圆弧等插补,它的特点是运算直观,插补误差小于一个脉冲当量,输出脉冲均匀,速度变化小,调节方便,因此在两个坐标开环的CNC系统中应用比较普遍。
但这种方法不能实现多轴联动,其应用范围受到了很大限制。
[1]数控装置的插补原理2008年3月17日22:32:28 发布:sunlight数控装置CNC的插补原理一、插补的概念为了加工零件的轮廓,在加工过程中,需要保证刀具相对工件时刻运动的位置是在零件轮廓的轨迹上,这就需要知道不同时刻刀具相对工件运动的位置坐标,以便实现位置控制。
而在零件加工程序中仅提供了描述轮廓线形所必须的参数:直线—起点和终点坐标;圆弧—起点、终点坐标以及顺圆或逆圆。
这就需要在加工(运动)过程中,实时地根据给定轮廓线形和给定进给速度要求计算出不同时刻刀具相对工件的位置,即起点和终点之间的若干个中间点。
这就是插补的概念。
插补定义:插补就是根据给定进给速度给定轮廓线形的要求,在轮廓已知点之间,确定一些中间点的方法,称为插补方法或插补原理。
每种线形的插补方法,有可以有不同的计算方法来实现,那么,具体实现插补原理的计算方法称为插补算法。
插补算法的优劣直接影响CNC系统的性能指标。

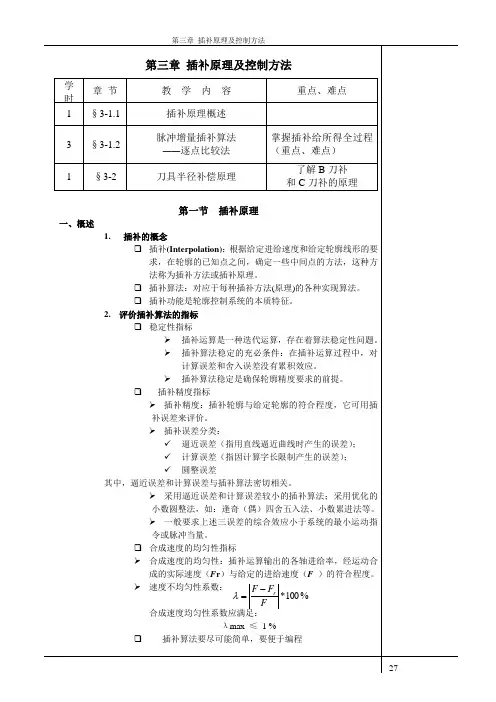

二、评价插补算法的指标1.稳定性指标插补运算是一种迭代运算,即由上一次计算结果求得本次的计算结果:X i=X i-1+Δi。
作为数值计算,每次计算会存在计算误差和舍入误差。
计算误差:指由于采用近似计算而产生的误差;舍入误差:指计算结果圆整时所产生的误差。
对于某一算法,误差可能不随迭代次数的增加而积累,而另一算法误差可能随迭代的次数增加而积累,那么,一种算法对计算误差和舍入误差有没有积累效应,就是算法的稳定性。
为了确保轮廓加工精度,插补算法必须是稳定的。
插补算法稳定的充分必要条件是,在插补计算过程中,其舍入误差和计算误差不随迭代次数的增加而积累。
2.插补精度指标插补精度指插补轮廓与给定轮廓的符合程度,可用插补误差来评价。
插补误差包括:逼近误差δa、计算误差δc、圆整误差δr。
逼近误差和计算误差与插补算法密切相关。
要求:插补误差(轨迹误差)不大于系统的最小运动指令或脉冲当量。
3.合成速度的均匀性指标合成速度的均匀性是指插补运算输出的各轴进给量,经运动合成的实际速度与给定的进给速度的符合程度,由速度不均匀系数描述:式中,F—给定的进给速度;Fc—实际合成进给速度。
合成进给速度F c是给定进给速度经过一系列变换得到的,变化过程必产生误差,后果是F c 偏离F或F c在F上下波动。
若偏离或波动过大,势必会影响零件的加工质量和生产率。
波动过大,严重时造成加工过程中的过大振动和噪声,降低刀具、机床的使用寿命。
4.插补算法要尽可能简单,要便于编程三、插补方法的分类1.脉冲增量插补(行程标量插补)这类算法的特点是:(1)每次插补的结果仅产生一个单位的位移增量(一个脉冲当量),以一个脉冲的方式输出给步进电机。
基本思想是:用折线逼近曲线。
(2)插补速度与进给速度密切相关。
还受步进电机最高运行频率的限制。
(3)脉冲增量插补的实现方法比较简单(通常只用加法和移位运算)用于采用步进电机驱动的CNC系统。
2. 数字增量法(时间标量插补)这类算法的特点是:(1)插补程序以一定的时间间隔(插补周期)运行,在每个插补周期内,根据进给速度计算出各坐标轴在下一插补周期内的位移增量(数字量)。
基本思想是:用直线段(内接弦线、内外均差弦线、切线)来逼近曲线。
(2)插补运算速度与进给速度无严格的关系。
可达到较高进给速度。
(3)实现算法较脉冲增量插补复杂,对计算机运算速度有一定要求。
主要用于交、直流伺服电机驱动的闭环、半闭环CNC系统。
也可用于步进电机开环系统。
数控系统读书笔记-----插补原理发布时间:2008-11-07 19:25:17技术类别:工业控制1.插补的基本概念说白了,插补就是如何移动(刀具,工件)以生成相应的形状的方法。
很多算法是图形学中的算法的变体而已。
决定坐标轴联动过程中各坐标轴的运动顺序、位移、方向和速度的协调过程即为插补。
(interpolation)在CNC中,插补功能由软件或者软硬件结合来实现,称为插补器。
插补器基本要求:(1)插补所需的原始数据较少。
(2)有较高的插补精度,插补结果没有累计误差,局部偏差不能超过允许的误差(一般应保证小于规定的分辨率)。
(3)沿进给路线,进给速度恒定且符合加工要求。
(4)硬件实现简单可靠,软件算法简洁,计算速度快。
2.插补方法的分类A: 按软硬件完成的工作,可分为硬件插补器和软件插补器或者软硬结合。
B: 按数学模型来分,有一次(直线)插补器,二次(圆,抛物线等)插补器及高次曲线插补器等,大多数数控机床的数控装置都具有直线插补器和圆弧插补器。
C: 根据插补所采用的原理和计算方法的不同,可有许多插补方法,可分为脉冲增量插补和数字增量插补两类。
