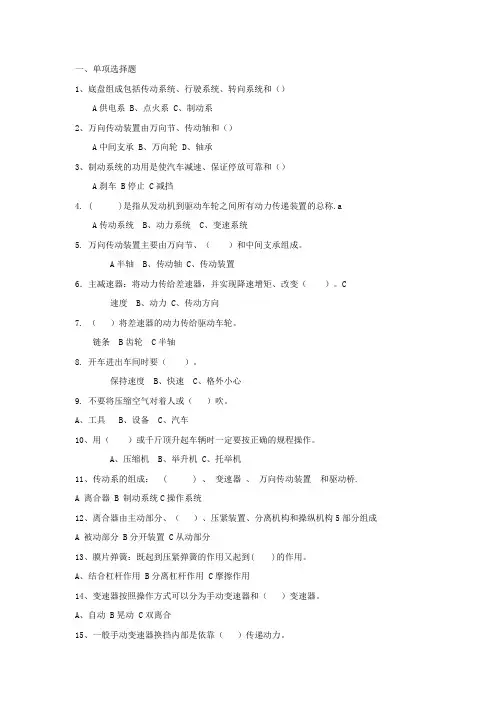

一、单项选择题1、底盘组成包括传动系统、行驶系统、转向系统和（）A供电系 B、点火系 C、制动系2、万向传动装置由万向节、传动轴和（）A中间支承 B、万向轮 D、轴承3、制动系统的功用是使汽车减速、保证停放可靠和（）A刹车 B停止 C减挡4. ( )是指从发动机到驱动车轮之间所有动力传递装置的总称.aA传动系统 B、动力系统 C、变速系统5. 万向传动装置主要由万向节、（）和中间支承组成。
A半轴 B、传动轴 C、传动装置6．主减速器：将动力传给差速器，并实现降速增矩、改变（）。
C 速度 B、动力 C、传动方向7. （）将差速器的动力传给驱动车轮。
链条 B齿轮 C半轴8. 开车进出车间时要（）。
保持速度 B、快速 C、格外小心9. 不要将压缩空气对着人或（）吹。
A、工具B、设备C、汽车10、用（）或千斤顶升起车辆时一定要按正确的规程操作。
A、压缩机B、举升机C、托举机11、传动系的组成： ( ) 、变速器、万向传动装置和驱动桥.A 离合器B 制动系统C操作系统12、离合器由主动部分、（）、压紧装置、分离机构和操纵机构5部分组成A 被动部分 B分开装置 C从动部分13、膜片弹簧：既起到压紧弹簧的作用又起到( )的作用。
A、结合杠杆作用 B分离杠杆作用 C摩擦作用14、变速器按照操作方式可以分为手动变速器和（）变速器。
A、自动 B晃动 C双离合15、一般手动变速器换挡内部是依靠（）传递动力。
A链条 B传动轴 C齿轮16.（）包括：分离杠杆、分离轴承、分离套筒、分离叉。
A离合机构 B、分离机构 C、结合机构17、（）采用齿轮传动,有几个可选的固定传动比。
A有级变速器 B、无级变速器 C、自动变速器18、小齿轮带动大齿轮转动，则输出轴从动齿轮的转速就（）。
A升高 B、降低 C、不变19、一定安装有分动器的是（）。
A小轿车 B、微型车 C、越野车20、变速器主要由输入和（）两根轴组成。
A输出 B、中间 C、传动21.传动系的组成： ( ) 、变速器、万向传动装置和驱动桥.A 离合器B 制动系统C操作系统22.离合器由主动部分、（）、压紧装置、分离机构和操纵机构5部分组成A 被动部分 B分开装置 C从动部分23.膜片弹簧：既起到压紧弹簧的作用又起到( )的作用。
3．1．4 万向传动装置故障诊断与维修如图3。
23，万向传动装置一般由传动轴和万向节组成。
一、万向传动装置故障诊断万向传动装置的常见故障部位主要有:传动轴平衡块、传动轴套管、花键、中间支承等.万向传动装置的常见故障是万向传动装置异响。
根据其响声的部位可分为万向节响,传图3.23 传动轴的组成1-螺栓;2-卡环;3—轴承；4—油封；5—十字轴；6-滑动叉；7—平衡片;8—套管；9—万向节叉动轴响和中间支承响。
1．故障现象万向传动装置在汽车行驶过程中发出不同的响声。
2．故障主要原因及处理方法万向传动装置发出异响的根本原因是万向传动装置的连接处磨损松旷，装配不当,或传动轴弯曲等原因造成动平衡破坏，当传递较大的转矩和受到剧烈的冲击时产生异响。
具体原因主要是：(1）万向节套筒与万向节叉孔磨损松旷，应予更换.（2）万向节叉凸缘盘连接螺栓松动,应予紧固或更换。
（3）传动轴伸缩节花键因磨损和冲击造成松旷，应予更换。
（4）传动轴弯曲，应予校正。
（5）传动轴上的平衡片失落或套管凹陷，应重新做动平衡。
（6)传动轴套管与万向节叉或伸缩节花键轴焊接时位置歪斜或焊接后传动轴未进行动平衡，应予更换或做动平衡.(7)伸缩节未按标记安装,应按记号装配。
（8)中间支承固定螺栓松动,应予紧固或更换。
（9）中间支承固定位置不正确，应按正确位置固定。
（10）中间支承滚动轴承润滑不良,滚道表面有麻点、凹痕、退火变色等损伤，应予润滑或更换。
（11）中间支承橡胶圆环垫破损，应予更换等。
3．故障诊断方法在汽车起步或突然改变车速时,传动装置发出“抗”的-声;当汽车缓慢行驶时，传动装置发出“呱啦、呱啦”的响声。
说明是万向节响.汽车行驶中发出周期性的响声,速度越快时响声越大，严重时车身发生抖振，甚至握转向盘的手有麻木感。
说明是传动轴弯曲引起的响声.汽车行驶中产生-种连续的“呜呜”的响声，车速越快响声越大。
说明是中间支承响。
按照故障响声的部位，结合如图3。
第十四章离合器一、填空题1．摩擦离合器所能传递的最大转矩取决于摩擦面间的___最大静摩察力矩 ___。
2．在设计离合器时，除需保证传递发动机最大转矩外，还应满足分离彻底、接合柔和及散热良好等性能要求。
3．摩擦离合器基本上是由___主动部分_ 、 _从动部分、压紧机构和 _操纵机构_ 等四个部分构成的。
4．弹簧压紧的摩擦离合器按压紧弹簧形式的不同可分为___膜片弹簧离合器_和__螺旋弹簧离合器；其中前者又根据弹簧布置形式的不同分为___周布弹簧离合器__ 和中央弹簧离合器、_斜置弹簧离合器_ ；根据从动盘数目的不同，离合器又可分为____单片离合器__ 和_双片离合器_ 。
5．为避免传动系产生共振，缓和冲击，在离合器上装有_扭转减振器__ 。
二、判断改错题1．离合器的主、从动部分常处于分离状态。
（×）改正：“分离”改成“接合”2．为使离合器接合柔和，驾驶员应逐渐放松离合器踏板。
（√）改正：3．离合器踏板的自由行程过大会造成离合器的传力性能下降。
（×）改正：“过大”改成“过小”4．离合器从动部分的转动惯量应尽可能大。
（×）改正：“大”改成“小”5．离合器的摩擦衬片上粘有油污后，可得到润滑。
（×）改正：“会使离合器打滑，而使其传力性能下降”三、选择题（有一项或多项正确）1．离合器的主动部分包括（ABC ）。
A．飞轮 B. 离合器盖C．压盘 D. 摩擦片2．离合器的从动部分包括（ C ）。
A. 离合器盖B. 压盘C．从动盘 D. 压紧弹簧3. 东风EQ1090E型汽车离合器的分离杠杆支点采用浮动销的主要目的是（ A ）。
A．避免运动干涉 B. 利于拆装 C. 提高强度 D. 节省材料4．离合器分离轴承与分离杠杆之间的间隙是为了（ D ）。
A. 实现离合器踏板的自由行程B. 减轻从动盘磨损C. 防止热膨胀失效D. 保证摩擦片正常磨损后离合器不失效5．膜片弹簧离合器的膜片弹簧起到（AB ）的作用。

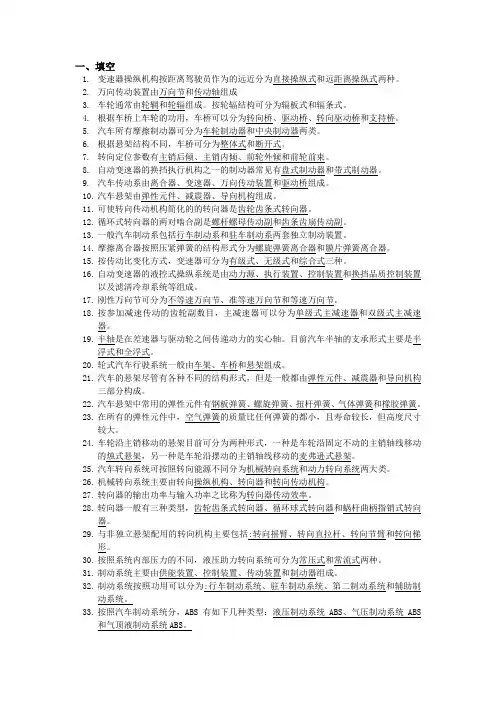

一、填空1.变速器操纵机构按距离驾驶员作为的远近分为直接操纵式和远距离操纵式两种。
2.万向传动装置由万向节和传动轴组成3.车轮通常由轮辋和轮辐组成。
按轮辐结构可分为辐板式和辐条式。
4.根据车桥上车轮的功用，车桥可以分为转向桥、驱动桥、转向驱动桥和支持桥。
5.汽车所有摩擦制动器可分为车轮制动器和中央制动器两类。
6.根据悬架结构不同，车桥可分为整体式和断开式。
7.转向定位参数有主销后倾、主销内倾、前轮外倾和前轮前束。
8.自动变速器的换挡执行机构之一的制动器常见有盘式制动器和带式制动器。
9.汽车传动系由离合器、变速器、万向传动装置和驱动桥组成。
10.汽车悬架由弹性元件、减震器、导向机构组成。
11.可使转向传动机构简化的的转向器是齿轮齿条式转向器。
12.循环式转向器的两对啮合副是螺杆螺母传动副和齿条齿扇传动副。
13.一般汽车制动系包括行车制动系和驻车制动系两套独立制动装置。
14.摩擦离合器按照压紧弹簧的结构形式分为螺旋弹簧离合器和膜片弹簧离合器。
15.按传动比变化方式，变速器可分为有级式、无级式和综合式三种。
16.自动变速器的液控式操纵系统是由动力源、执行装置、控制装置和换挡品质控制装置以及滤清冷却系统等组成。
17.刚性万向节可分为不等速万向节、准等速万向节和等速万向节。
18.按参加减速传动的齿轮副数目，主减速器可以分为单级式主减速器和双级式主减速器。
19.半轴是在差速器与驱动轮之间传递动力的实心轴。
目前汽车半轴的支承形式主要是半浮式和全浮式。
20.轮式汽车行驶系统一般由车架、车桥和悬架组成。
21.汽车的悬架尽管有各种不同的结构形式，但是一般都由弹性元件、减震器和导向机构三部分构成。
22.汽车悬架中常用的弹性元件有钢板弹簧、螺旋弹簧、扭杆弹簧、气体弹簧和橡胶弹簧。
23.在所有的弹性元件中，空气弹簧的质量比任何弹簧的都小，且寿命较长，但高度尺寸较大。
24.车轮沿主销移动的悬架目前可分为两种形式，一种是车轮沿固定不动的主销轴线移动的烛式悬架，另一种是车轮沿摆动的主销轴线移动的麦弗逊式悬架。
学习任务2 万向传动装置的维修学习目标完成本学习任务后，你应当能1.叙述万向传动装置的作用和种类；2.识别前后驱动汽车传动轴，完成万向传动装置的基本检查；3.在教师指导下，完成前轮驱动轴防尘套更换；4.根据给定的工作计划，规范分解、检查和安装普通十字轴式万向节；5.运用所学知识分析万向传动装置的典型故障。
建议完成本学习任务为12学时内容结构学习任务描述某车辆因底盘异响进厂维修，估计是传动轴总成出现故障，需要对车辆传动轴总成进行检查，确定故障部位，并维修或更换。
由于汽车万向传动装置外露在底盘，常处于高速旋转的工作条件下，万向节和万向节护套容易损坏，容易导致汽车产生异常噪声，影响相关系统的性能，所以需要对汽车万向传动装置进行定期检查。
一、学习准备*1.万向传动装置的作用是什么？由哪些部分组成？（1）万向传动装置作用：用来实现变角度的动力传递。
（2）万象传动装置组成：一般由万向节和传动轴组成。
用彩笔在图2-1中标示出万向传动装置。
图2-1 万向传动装置*2.万向传动装置安装在哪些地方？根据图2-2，查阅相关资料，补充相关信息。
（1）在图2-2a)中，万向传动装置安装在变速器与驱动桥之间；（2）在图2-2b)中，万向传动装置安装在驱动桥与变速器与分动器之间；（3）在图2-2d)中，万向传动装置安装在转向驱动桥与前轮之间；（4）在图2-2f)中，万向传动装置安装在方向盘与转向器输入轴之间。
图2-2 万向传动装置安装位置的示意图*3.万向节的类型有哪些？万向节是万向传动装置中实现变角度传动的主要部件，分为刚性万向节和挠性万向节两种类型。
刚性万向节又分为不等速万向节（十字轴式）、准等速万向节（双联式、三销轴式等）和等速万向节（球笼式、球叉式等）。
1）十字轴式万向节，如图2-3所示；十字轴式万向节结构简单、工作可靠，且允许所连接的两轴之间有较大夹角，因此在汽车上应用最为普遍。
图2-3 十字轴式刚性万向节根据图2-3，查询相关资料，完成表2-1。
《汽车构造Ⅱ》练习题一、填空题1.汽车传动系统的基本功用是将发动机发出的动力传给驱动车轮。
2.汽车底盘由汽车传动系统、汽车行驶系统、汽车制动系统和汽车转向系等四大系统组成。
3. 根据汽车传动系统中传动元件的特征，汽车传动系统可分为机械式、液力式和电力式传动系统等三大类。
4. 为避免传动系产生共振，缓和冲击，在离合器上装有扭转减振器。
5. 万向传动装置一般由万向节和传动轴组成，有时还需加装中间支承。
6. 驱动桥由主减速器、差速器、半轴和驱动桥壳等组成。
7. 为防止变速器工作时，由于油温升高、气压增大而造成润滑油渗漏现象，在变速器盖上装有通气塞。
8. .转向桥是利用车桥中的转向器使车轮可以偏转一定角度以实现汽车的转向。
9. 转向驱动桥指前桥既作转向桥，又起驱动桥的作用。
10. 正、逆传动效率都很高的转向器称为可逆式转向系，正效率远大于逆效率的转向器称为不可逆式转向系。
11. 悬架一般由弹性元件、减振器和导向机构三部分组成。
12机械转向系以驾驶员的体力作为转向能源，它由转向操纵机构、转向器和转向传动机构组成。
13．车轮由轮毂、轮辐和轮辋组成。
14．传动轴在高速旋转时，由于离心力的作用将产生剧烈振动。
因此，当传动轴与万向节装配后，必须满足___________要求。
15．为了避免运动干涉，传动轴中设有由滑动叉和花键轴组成的滑动花键联接。
16．齿轮啮合的调整是指齿面啮合痕迹和齿侧间隙的调整。
17．齿轮啮合的正确印迹应位于齿高的中间偏向于小端，并占齿面宽度的60%以上。
18．半轴是在差速器与驱动轮之间传递动力的实心轴。
19．半轴的支承型式有全浮式半轴支撑和半浮式半轴支撑两种。
20．边梁式车架由两根位于两边的纵梁和若干根横梁组成。
22．汽车悬架可分为独立悬架和非独立悬架两大类。
23．横向稳定器的作用是减少汽车转向时，车架与车身的横向倾斜。
24．减振器装在车桥与车架之间。
25．循环球式转向器中一般有两级传动副，第一级是螺杆螺母传动副，第二级是齿条尺扇或滑块曲柄销传动副。
万向传动装置的基本组成一、引言万向传动装置是一种用于改变方向的机械装置，广泛应用于汽车、船舶、机械等领域。
它能够在不改变传动比的情况下，实现力的传递和改变传动方向。
本文将详细介绍万向传动装置的基本组成。
二、外壳万向传动装置的外壳是其基本组成部分之一。
它起到保护内部零件和机构的作用。
外壳通常由铸铁或铝合金制成，具有足够的强度和刚性。
外壳的形状设计合理，以保证万向传动装置的正常工作，同时还要考虑装配和维修的便捷性。
三、主内齿圈主内齿圈是万向传动装置的核心部件之一。
它是由多个齿形相同的齿轮组成的。
这些齿轮的轴线是相交的，形成一个空心圆柱体。
主内齿圈的内表面上有与其齿轮个数相等的齿槽，用于安装与之配合的齿轮。
四、从齿圈从齿圈也是万向传动装置的重要组成部分之一。
它与主内齿圈配合，形成传动机构。
从齿圈与主内齿圈的齿轮个数相等，并且齿形互补。
从齿圈通过轴承与外壳相连接，能够实现自由旋转，从而实现传动。
五、万向节万向节是万向传动装置的关键组成部分之一。
它是用于连接主内齿圈与从齿圈的喉角形状的接头。
万向节可以在不同角度下传递扭矩和旋转，从而实现方向的改变。
万向节通常由钢材制成，具有较高的强度和耐用性。
六、传动轴传动轴是连接万向传动装置与其他传动部件的组成部分。
它能够将万向传动装置产生的力和扭矩传递给其他部件。
传动轴通常由合金钢制成，具有较高的强度和刚性。
传动轴的长度、直径和形状等参数需要根据实际应用需求进行设计。
七、润滑系统润滑系统是保证万向传动装置正常运行的关键组成部分。
它包括油封、油池、润滑油等部件。
润滑系统能够减少部件的摩擦和磨损，延长装置的使用寿命。
八、辅助部件除了以上基本组成部分之外，万向传动装置还包括一些辅助部件，如连接件、密封件、安装支架等。
这些部件能够提供装配和维修的便利性，保证万向传动装置正常工作。
九、总结万向传动装置由外壳、主内齿圈、从齿圈、万向节、传动轴、润滑系统和辅助部件等多个组成部分构成。
一、填空题1. 汽车传动系的基本功用是（将发动机发出的动力传给驱动车轮）。
2. 汽车传动系由（离合器）、（变速器）、（万向传动装置）和（驱动桥）等四部分构成。
3. 在设计离合器时，除需保证传递发动机最大转矩外，还应满足（分离彻底）、（接合柔和）、（从动部分的转动惯量尽可能小）及（散热良好）等性能要求。
4. 摩擦离合器基本上是由（主动部分）、（从动部分）、（压紧机构）和（操纵机构）等四部分构成的。
5. 摩擦离合器所能传递的最大转矩的数值取决于（摩擦片间的压紧力）、（摩擦片的摩擦系数）、（摩擦片的数目）及（摩擦片的尺寸）等四个因素。
6. 摩擦离合器所能传递的最大转矩取决于摩擦面间的（最大静摩擦力矩）。
7. 离合器的的作用是（保证汽车平稳起步）、（便于换挡）、（防止传动系过载）。
8. 膜片弹簧离合器的膜片弹簧本身兼起（弹性元件）和（分离杠杆）作用。
9. 由于（分离轴承）与（分离杠杆内端）之间存在一定量的间隙，驾驶员在踩下离合器踏板后，首先要消除这一间隙，然后才能开始分离离合器，为消除这一间隙所需的离合器踏板的行程就是（离合器踏板自由行程）。
10. 汽车离合器广泛采用（机械式）或（液压式）操纵机构，有些重型汽车上采用油压和气压综合式操纵机构。
11. 离合器踏板自由行程过大，会产生离合器（分离不彻底）现象；而过小又会产生离合器（打滑）现象。
12. 弹簧压紧的摩擦离合器按压紧弹簧的形式不同可分为（膜片弹簧离合器）和（螺旋弹簧离合器）；其中前者又根据弹簧的布置形式的不同分为（周布弹簧离合器）和（中央弹簧离合器）；根据从动盘数目的不同，离合器又分为（单片离合器）和（双片离合器）。
13. 为避免传动系产生共振，缓和冲击，在离合器上装有（扭转减振器）。
14. 变速器的作用是（变速变矩）、（能使汽车倒向行驶）、（中断动力传递）。
15. 变速器由（变速传动机构）、（操纵机构）组成。
16. 变速器按传动比变化方式可分为（有级式）、（无级式）和（综合式）三种。
