汽车万向传动装置及驱动桥故障诊断
汽车的万向传动装置及驱动桥是汽车动力传递系统中非常重要的部件，负责传递发动机的动力到车辆的驱动轮上。
一旦万向传动装置及驱动桥出现故障，就会严重影响汽车的行驶性能和安全性。
及时诊断和修复万向传动装置及驱动桥的故障是非常重要的。
本文将详细介绍汽车万向传动装置及驱动桥的故障诊断方法。
一、万向传动装置的故障诊断

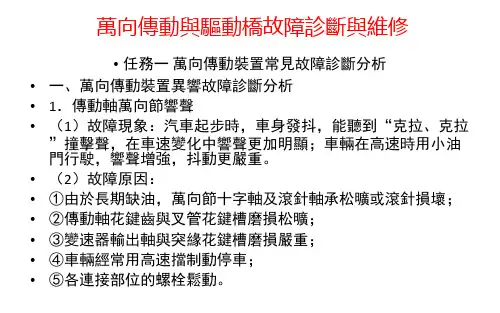

1、异响
在行驶中，如果发动机转速较高时发出异响声，一般是万向传动装置出现了故障。
应该及时停车检查，查找异响的原因所在。
2、振动
在行驶中，如果车辆发生振动，一般是万向传动装置的问题，这可能是由于万向传动装置内的轴承损坏或者轴心不平衡引起的。
这种情况下应该及时到维修站检查并更换万向传动装置。
3、传动故障
如果汽车在行驶中传动装置有顿挫或者跳动的情况，很可能是传动装置发生了故障，例如万向节卡死或者齿轮磨损等问题。
这种情况下需要进行维修或更换相关部件。
4、渗漏
如果在车辆下方发现了万向传动装置润滑油的渗漏，很可能是轴承密封件损坏或安装不当导致的。
渗漏的问题需要及时处理，避免润滑油泄漏影响万向传动装置正常运转。
二、驱动桥的故障诊断
1、噪音
在驾驶车辆时，如果发现驱动桥出现了噪音，一般是由于齿轮磨损或者轴承故障引起的。
如果出现噪音，应该及时检查并维修。

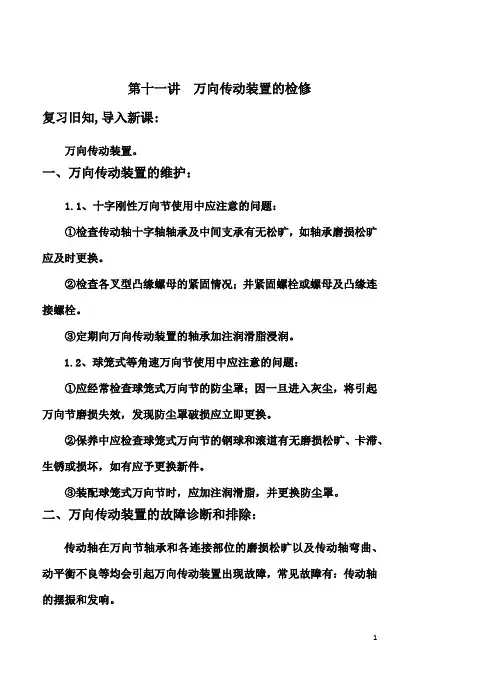

第十一讲万向传动装置的检修复习旧知,导入新课:万向传动装置。
一、万向传动装置的维护：1.1、十字刚性万向节使用中应注意的问题：①检查传动轴十字轴轴承及中间支承有无松旷，如轴承磨损松旷应及时更换。
②检查各叉型凸缘螺母的紧固情况；并紧固螺栓或螺母及凸缘连接螺栓。
③定期向万向传动装置的轴承加注润滑脂浸润。
1.2、球笼式等角速万向节使用中应注意的问题：①应经常检查球笼式万向节的防尘罩；因一旦进入灰尘，将引起万向节磨损失效，发现防尘罩破损应立即更换。
②保养中应检查球笼式万向节的钢球和滚道有无磨损松旷、卡滞、生锈或损坏，如有应予更换新件。
③装配球笼式万向节时，应加注润滑脂，并更换防尘罩。
二、万向传动装置的故障诊断和排除：传动轴在万向节轴承和各连接部位的磨损松旷以及传动轴弯曲、动平衡不良等均会引起万向传动装置出现故障，常见故障有：传动轴的摆振和发响。
2.1、传动轴的摆振：2.1.1、故障现象：汽车起步时，有响声，并伴有振动的感觉，变换车速时，响声明显。
2.2.2、诊断方法：将汽车后轮架起，起动发动机并使传动轴高速旋转，在收油门时察看传动轴振摆情况。
若摆振明显，检查传动轴是否弯曲或平衡片是否脱落。
如无异常，应检查伸缩管的花键齿配合间隙是否因磨损过度而松旷。
若汽车在起步和行驶时都有响声并伴有振动的感觉，说明中间轴承松动，若制动时产生沉闷的金属敲击声，可能是后桥骑马螺栓松动。
若响声随车速增高而增大，脱挡滑行时声音清晰，多为中间轴承损坏或歪斜。
2.2.3、故障原因和排除：①传动轴不平衡量偏大由于传动轴不平衡，其不平衡质量会使传动轴的质心偏离其旋转中心线而产生震抖。
②传动轴弯曲、径向圆跳动过大当传动轴出现振动时，可将汽车顶起，用百分表检查传动轴的径向圆跳动，如传动轴圆跳动超过标准极限值时，应对传动轴进行校正或更换。
③万向节凸缘叉与花键发卡，更换万间节。
④传动轴上平衡片脱落，焊补平衡片。
⑤中间轴承松动歪斜或损坏，调整或更换中间轴。

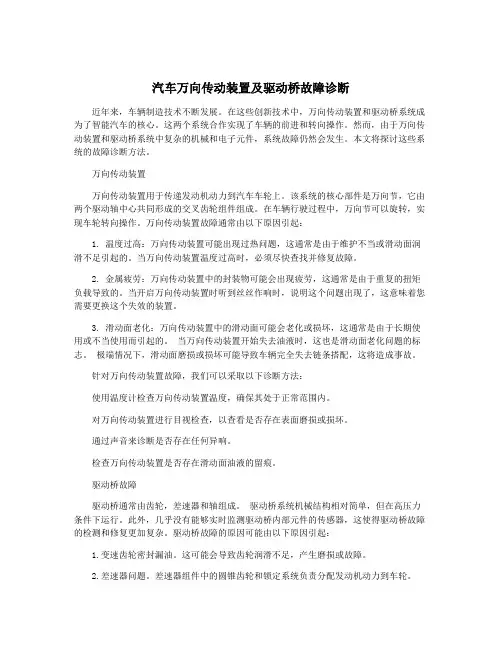

汽车万向传动装置及驱动桥故障诊断近年来，车辆制造技术不断发展。
在这些创新技术中，万向传动装置和驱动桥系统成为了智能汽车的核心。
这两个系统合作实现了车辆的前进和转向操作。
然而，由于万向传动装置和驱动桥系统中复杂的机械和电子元件，系统故障仍然会发生。
本文将探讨这些系统的故障诊断方法。
万向传动装置万向传动装置用于传递发动机动力到汽车车轮上。
该系统的核心部件是万向节，它由两个驱动轴中心共同形成的交叉齿轮组件组成。
在车辆行驶过程中，万向节可以旋转，实现车轮转向操作。
万向传动装置故障通常由以下原因引起：1. 温度过高：万向传动装置可能出现过热问题，这通常是由于维护不当或滑动面润滑不足引起的。
当万向传动装置温度过高时，必须尽快查找并修复故障。
2. 金属疲劳：万向传动装置中的封装物可能会出现疲劳，这通常是由于重复的扭矩负载导致的。
当开启万向传动装置时听到丝丝作响时，说明这个问题出现了，这意味着您需要更换这个失效的装置。
3. 滑动面老化：万向传动装置中的滑动面可能会老化或损坏，这通常是由于长期使用或不当使用而引起的。
当万向传动装置开始失去油液时，这也是滑动面老化问题的标志。
极端情况下，滑动面磨损或损坏可能导致车辆完全失去链条搭配，这将造成事故。
针对万向传动装置故障，我们可以采取以下诊断方法：使用温度计检查万向传动装置温度，确保其处于正常范围内。
对万向传动装置进行目视检查，以查看是否存在表面磨损或损坏。
通过声音来诊断是否存在任何异响。
检查万向传动装置是否存在滑动面油液的留痕。
驱动桥故障驱动桥通常由齿轮，差速器和轴组成。
驱动桥系统机械结构相对简单，但在高压力条件下运行。
此外，几乎没有能够实时监测驱动桥内部元件的传感器，这使得驱动桥故障的检测和修复更加复杂。
驱动桥故障的原因可能由以下原因引起：1.变速齿轮密封漏油。
这可能会导致齿轮润滑不足，产生磨损或故障。
2.差速器问题。
差速器组件中的圆锥齿轮和锁定系统负责分配发动机动力到车轮。

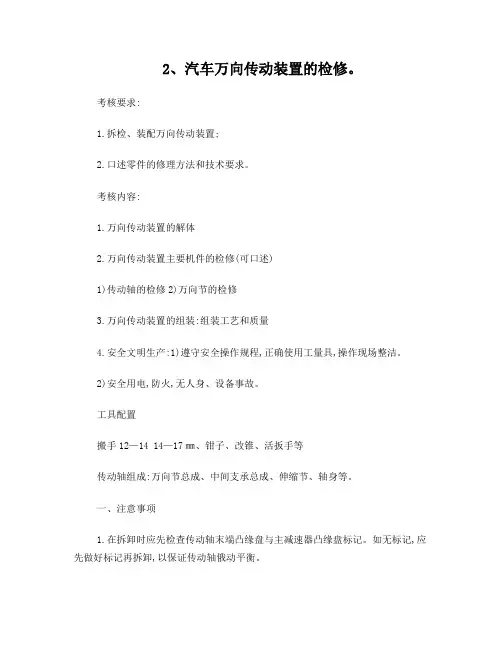

2、汽车万向传动装置的检修。
考核要求:1.拆检、装配万向传动装置;2.口述零件的修理方法和技术要求。
考核内容:1.万向传动装置的解体2.万向传动装置主要机件的检修(可口述)1)传动轴的检修2)万向节的检修3.万向传动装置的组装:组装工艺和质量4.安全文明生产:1)遵守安全操作规程,正确使用工量具,操作现场整洁。
2)安全用电,防火,无人身、设备事故。
工具配置搬手12—14 14—17㎜、钳子、改锥、活扳手等传动轴组成:万向节总成、中间支承总成、伸缩节、轴身等。
一、注意事项1.在拆卸时应先检查传动轴末端凸缘盘与主减速器凸缘盘标记。
如无标记,应先做好标记再拆卸,以保证传动轴俄动平衡。
2.分解传动轴总成时,要先在两个万向节叉上做好标记再拆卸,在装配时原位装回,以保证传动轴的动平衡。
3.有的传动轴表面带有方形凸块是平衡块,在拆装时注意不要碰掉,如果不慎掉落,需重新对传动轴进行动平衡。
4.为保证再装配后十字轴轴承的配合精度,拆卸十字轴轴承之前要做好标记,并原位装回。
5.零件拆卸后应使用清洁的煤油进行彻底的清洗,清洗后用压缩空气吹干。
6.如果十字轴带油盅,则安装万向节十字轴时,应使十字轴上的油盅朝向传动轴,以便与在维护时加注润滑脂。
二.万向节总成。
1.万向节分解顺序螺栓、锁片、滚针轴承支承片、滚针轴承、凸缘叉、十字轴。
2.零件检修①十字轴不允许有任何性质的裂纹,否则应更换。
②十字轴轴径磨损起槽,深度超过0.04㎜时,可采用电镀或堆焊的方法进行修复。
③轴承壳如有磨损、起槽、破裂、应更换新件。
④轴承内滚针如有严重烧蚀、锈蚀、剥落及折断可更换。
但应注意更换滚针时其长度,直径应予原来的保持一致。
⑤凸缘叉如有裂纹应更换。
⑥凸缘叉轴承座孔与轴承的配合间隙超过0.05㎜时,可采用堆焊或镶套的方法修复。
⑦凸缘叉平面因磨损造成不平,可采用扩孔或镶丝管的方法修复。
⑧螺纹孔如有损坏,可采用扩孔或镶丝管的方法修复。
⑨所有的万向节支承片和锁片及止动部分应安全可靠,螺栓完好无损,否则应更换。
汽车万向传动装置及驱动桥故障诊断
一、引言
汽车的万向传动装置和驱动桥是汽车动力传递系统中的重要部件，它们直接影响汽车的行驶性能和安全性。
由于长期使用和各种外部因素的影响，万向传动装置和驱动桥会出现各种故障。
本文将主要讨论汽车万向传动装置和驱动桥的故障诊断方法，以帮助车主和技师及时发现并解决问题，确保汽车的正常运行。
1. 异常声音
万向传动装置在工作时如出现异响，通常是由于万向传动装置内部零部件磨损或损坏引起的。
车主在行驶中如果听到来自万向传动装置位置的异响，应立即停车检查，以免出现更严重的故障。
技师在检修时应先对万向传动装置进行全面检查，将异响的具体来源找出，然后进行维修或更换相关零部件。
2. 转向失灵
汽车在行驶中如果出现转向失灵的情况，很可能是万向传动装置故障导致的。
车主在行驶中感觉方向盘不受控制，转向变得困难或无法操作时，应立即停车检查。
技师在检修时应先对转向系统进行全面检查，排除其他可能的原因，然后检查万向传动装置是否存在故障，并进行相应的维修。
3. 油封泄漏
万向传动装置的油封主要起到密封作用，如果出现泄漏会严重影响其正常工作。
车主在行驶中如果发现车辆下面有油渍，应及时检查万向传动装置的油封是否有泄漏，以免造成进一步的损坏。
技师在检修时应及时更换油封，并检查油封泄漏的具体原因，以防止类似问题再次发生。
1. 轮胎打滑
2. 跳振
四、总结。
汽车万向传动装置及驱动桥故障诊断
随着汽车的普及，万向传动装置和驱动桥已经成为了现代汽车的重要组成部分，尤其对于SUV和越野车等车型来说尤为重要。
然而，这些机械装置也容易出现故障，影响车辆的行驶稳定性和运动性能。
有必要对万向传动装置和驱动桥的故障进行及时诊断并采取相应的维修措施。
(1)万向传动轴震动
当驾驶车辆时，发现车辆底部出现振动或轻微的脆响声，表明万向传动轴可能存在问题。
检查万向传动轴时，首先需要检查万向传动轴总成的轴承是否异常，如果轴承没有问题，则有可能是由于万向卡爪或万向十字轴松动导致的。
此时应及时对万向卡爪或万向十字轴进行检查和修复。
如果开车时听到异常的异响声，有可能是由于万向传动轴内部的滑动部件出现故障。
此时需要检查万向传动轴的内部结构是否存在异常，并及时进行修理或更换。
2.驱动桥故障诊断：
(1)驱动桥噪音大
如果驾驶车辆时发现驱动桥出现较大的噪音，表明驱动桥可能存在故障。
在检查时，首先需要检查驱动桥的轴承和齿轮是否存在异常，如果没有，则有可能是由于驱动桥总成的安装不当或损坏导致的。
(2)驱动桥漏油
如果发现驱动桥出现漏油问题，需要检查驱动桥的密封件是否存在损坏或老化问题，并及时进行更换或维修。
(3)驱动桥行驶不稳定
如果驾驶车辆时发现驱动桥出现行驶不稳定的情况，有可能是由于驱动桥总成的支撑或固定件松动或故障导致的。
此时需要及时进行检查和维修。
总结：万向传动装置和驱动桥是汽车动力传递和运动控制的关键部件，必须保持其良好的工作状态。
在日常使用中，遇到以上故障问题时应及时进行检查和维修，并注意在行驶过程中避免过于剧烈的加速减速和强烈的冲击。
汽车万向传动装置及驱动桥故障诊断
汽车的万向传动装置及驱动桥是汽车的重要组成部分，它们起着将发动机的动力传递给车轮，从而驱动汽车行驶的重要作用。
由于长时间的使用以及各种外部因素的影响，这些装置和驱动桥也可能会出现故障。
下面将介绍一些常见的故障以及对应的诊断方法。
万向传动装置的故障可能包括传动轴或万向节的损坏。
当传动轴出现损坏时，车辆可能会发出异响，并且在加速或拐弯时会出现明显的振动。
而当万向节出现损坏时，车辆在加速时可能会有明显的抖动，并且转向时会出现卡顿的现象。
对于这些故障，可以通过检查传动轴和万向节的外观是否有裂纹或变形，以及检查相关零件是否松动来判断故障原因。
针对这些故障，可以采用以下几种诊断方法。
可以通过仔细观察车辆的行驶状况来判断故障性质。
当驱动桥故障时，车辆在行驶过程中可能会出现明显的不稳定感，这时可以初步判断是驱动桥出现了问题。
可以通过车辆的试验行驶来进一步确认故障原因。
通过在平整路面上进行加速、转向等操作，可以观察车辆的反应和异响情况，从而进一步确认故障原因所在。
还可以利用诊断设备对车辆进行故障诊断。
通过连接车辆的OBD诊断接口，可以读取车辆的故障代码，从而定位故障原因所在。
可以根据故障代码的描述，进一步检查相关零件，确认故障原因。
万向传动装置和驱动桥是汽车中非常重要的组件，它们的故障可能会导致车辆行驶不稳定、动力传递不正常等问题。
对于这些故障，可以通过观察车辆行驶状况、进行试验行驶以及利用诊断设备等方式进行诊断。
及时发现并修复故障，可以保证汽车的安全性和正常运行。
简述万向传动装置维修万向传动装置是一种广泛应用于机械传动系统中的装置，常见于汽车、农机等设备中，用于传递动力并使两轴在角度方面保持一定的偏转。
虽然万向传动装置在设计上相对耐用，但在使用过程中，由于工作环境、负载变化等原因，可能需要进行维修。
以下是一般的万向传动装置维修概述：1. 检查和清理：-检查传动装置的外观，确保没有明显的损坏、裂纹或磨损。
-清理装置表面，移除积尘、油污或其他污染物。
2. 润滑：-确保传动装置内的润滑油或润滑脂处于适当的水平。
-定期更换润滑油或脂。
3. 轴承检查和更换：-检查万向传动装置的轴承，确保其正常运转。
如果发现轴承有异常声音、震动或磨损，可能需要进行更换。
-注意检查轴承的润滑状况，确保充足的润滑。
4. 关节检查和更换：-对传动装置中的关节部分进行检查，确保其运转灵活，没有卡滞或异响。
-如果发现关节有损坏，可能需要进行更换。
5. 对齿轮系统的检查和调整：-检查传动装置中的齿轮系统，确保齿轮的正常工作。
-如有必要，进行齿轮间隙的调整或更换磨损的齿轮。
6. 定期检测和维护：-制定定期的检测和维护计划，以确保传动装置的长期可靠运行。
-在每次维护后，进行性能测试，确保装置符合规格和安全标准。
7. 专业维修：-对于较复杂的问题或无法通过常规维护解决的问题，可能需要寻求专业的维修服务。
-有时，可能需要拆卸和重新组装装置，确保各个部件的正确安装。
在进行任何维修操作之前，请确保按照制造商提供的维修手册和指南进行操作，并采取适当的安全措施。
如果您不具备相关经验，最好由专业技术人员进行维修。
