下载文档原格式

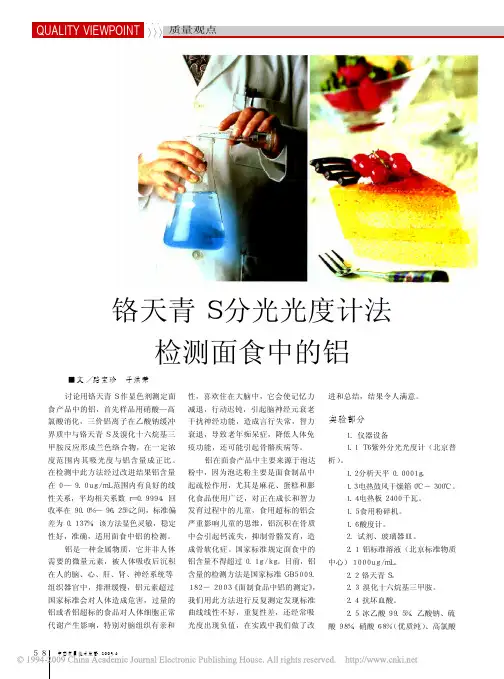

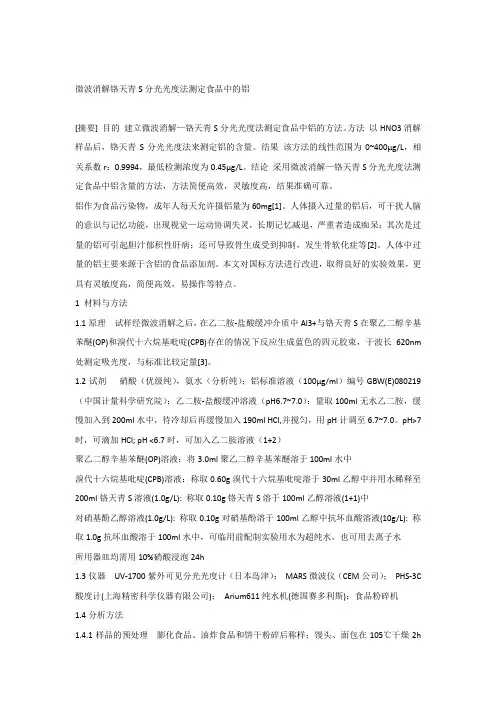

微波消解铬天青S分光光度法测定食品中的铝[摘要] 目的建立微波消解—铬天青S分光光度法测定食品中铝的方法。
方法以HNO3消解样品后，铬天青S分光光度法来测定铝的含量。
结果该方法的线性范围为0~400µg/L，相关系数r：0.9994，最低检测浓度为0.45µg/L。
结论采用微波消解—铬天青S分光光度法测定食品中铝含量的方法，方法简便高效，灵敏度高，结果准确可靠。
铝作为食品污染物，成年人每天允许摄铝量为60mg[1]。
人体摄入过量的铝后，可干扰人脑的意识与记忆功能，出现视觉—运动协调失灵，长期记忆减退，严重者造成痴呆；其次是过量的铝可引起胆汁郁积性肝病；还可导致骨生成受到抑制，发生骨软化症等[2]。
人体中过量的铝主要来源于含铝的食品添加剂。
本文对国标方法进行改进，取得良好的实验效果，更具有灵敏度高，简便高效，易操作等特点。
1 材料与方法1.1原理试样经微波消解之后，在乙二胺-盐酸缓冲介质中Al3+与铬天青S在聚乙二醇辛基苯醚(OP)和溴代十六烷基吡啶(CPB)存在的情况下反应生成蓝色的四元胶束，于波长620nm 处测定吸光度，与标准比较定量[3]。
1.2试剂硝酸（优级纯），氨水（分析纯）；铝标准溶液（100µg/ml）编号GBW(E)080219（中国计量科学研究院）；乙二胺-盐酸缓冲溶液（pH6.7~7.0）：量取100ml无水乙二胺，缓慢加入到200ml水中，待冷却后再缓慢加入190ml HCl,并搅匀，用pH计调至6.7~7.0。
pH>7时，可滴加HCl; pH <6.7时，可加入乙二胺溶液（1+2）聚乙二醇辛基苯醚(OP)溶液：将3.0ml聚乙二醇辛基苯醚溶于100ml水中溴代十六烷基吡啶(CPB)溶液：称取0.60g溴代十六烷基吡啶溶于30ml乙醇中并用水稀释至200ml铬天青S溶液(1.0g/L): 称取0.10g铬天青S溶于100ml乙醇溶液(1+1)中对硝基酚乙醇溶液(1.0g/L): 称取0.10g对硝基酚溶于100ml乙醇中抗坏血酸溶液(10g/L): 称取1.0g抗坏血酸溶于100ml水中，可临用前配制实验用水为超纯水，也可用去离子水所用器皿均需用10%硝酸浸泡24h1.3仪器UV-1700紫外可见分光光度计（日本岛津）；MARS微波仪（CEM公司）；PHS-3C 酸度计(上海精密科学仪器有限公司)；Arium611纯水机(德国赛多利斯)；食品粉碎机1.4分析方法1.4.1样品的预处理膨化食品、油炸食品和饼干粉碎后称样；馒头、面包在105℃干燥2h后粉碎称样；海蜇样品应先将其表面的盐分洗净再用纯水浸泡，且每12h换1次水，浸泡48h后吸干水分，经粉碎后称样。

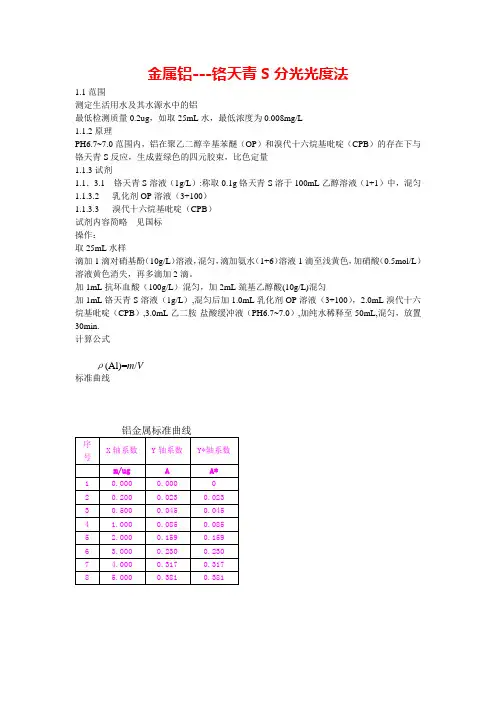

金属铝---铬天青S分光光度法
1.1范围
测定生活用水及其水源水中的铝
最低检测质量0.2ug，如取25mL水，最低浓度为0.008mg/L
1.1.2原理
PH6.7~7.0范围内，铝在聚乙二醇辛基苯醚（OP）和溴代十六烷基吡啶（CPB）的存在下与铬天青S反应，生成蓝绿色的四元胶束，比色定量
1.1.3试剂
1.1．3.1 铬天青S溶液（1g/L）:称取0.1g铬天青S溶于100mL乙醇溶液（1+1）中，混匀1.1.3.2 乳化剂OP溶液（3+100）
1.1.3.3 溴代十六烷基吡啶（CPB）
试剂内容简略---见国标
操作：
取25mL水样
滴加1滴对硝基酚（10g/L）溶液，混匀，滴加氨水（1+6）溶液1滴至浅黄色，加硝酸（0.5mol/L）溶液黄色消失，再多滴加2滴。
加1mL抗坏血酸（100g/L）混匀，加2mL巯基乙醇酸(10g/L)混匀
加1mL铬天青S溶液（1g/L）,混匀后加1.0mL乳化剂OP溶液（3+100），2.0mL溴代十六烷基吡啶（CPB）,3.0mL乙二胺-盐酸缓冲液（PH6.7~7.0）,加纯水稀释至50mL,混匀，放置30min.
计算公式
ρ(Al)=m/V
标准曲线
A 0.00154
B 0.07696
R 0.99923
标准曲线
y=0.07696X+0.00154 公式
编者：朱玺瑜。

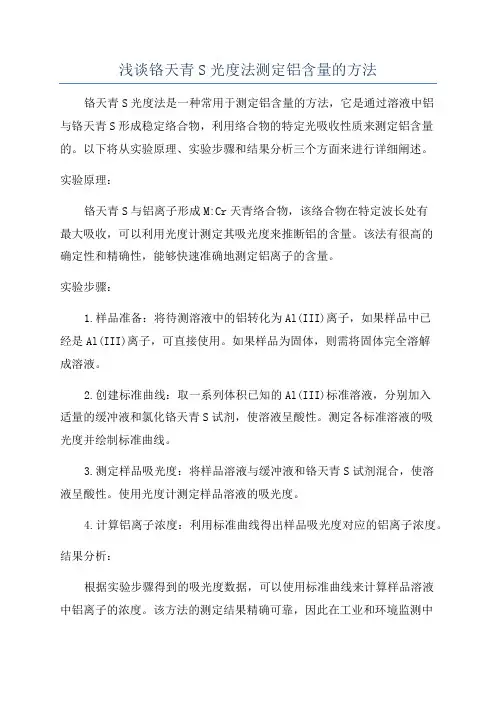

浅谈铬天青S光度法测定铝含量的方法铬天青S光度法是一种常用于测定铝含量的方法，它是通过溶液中铝与铬天青S形成稳定络合物，利用络合物的特定光吸收性质来测定铝含量的。
以下将从实验原理、实验步骤和结果分析三个方面来进行详细阐述。
实验原理：铬天青S与铝离子形成M:Cr天青络合物，该络合物在特定波长处有最大吸收，可以利用光度计测定其吸光度来推断铝的含量。
该法有很高的确定性和精确性，能够快速准确地测定铝离子的含量。
实验步骤：1.样品准备：将待测溶液中的铝转化为Al(III)离子，如果样品中已经是Al(III)离子，可直接使用。
如果样品为固体，则需将固体完全溶解成溶液。
2.创建标准曲线：取一系列体积已知的Al(III)标准溶液，分别加入适量的缓冲液和氯化铬天青S试剂，使溶液呈酸性。
测定各标准溶液的吸光度并绘制标准曲线。
3.测定样品吸光度：将样品溶液与缓冲液和铬天青S试剂混合，使溶液呈酸性。
使用光度计测定样品溶液的吸光度。
4.计算铝离子浓度：利用标准曲线得出样品吸光度对应的铝离子浓度。
结果分析：根据实验步骤得到的吸光度数据，可以使用标准曲线来计算样品溶液中铝离子的浓度。
该方法的测定结果精确可靠，因此在工业和环境监测中经常被使用。
需要注意的是，在测定过程中要严格控制实验条件，避免其他物质对铬天青S试剂的影响，以确保测定结果准确可靠。
总结：铬天青S光度法是一种常用于测定铝离子含量的方法，通过与铝形成络合物并利用其特定光吸收性质来测定铝的浓度。
该方法精确可靠，广泛应用于工业和环境监测中。
在实验过程中需要严格控制条件，以确保测定结果的准确性。

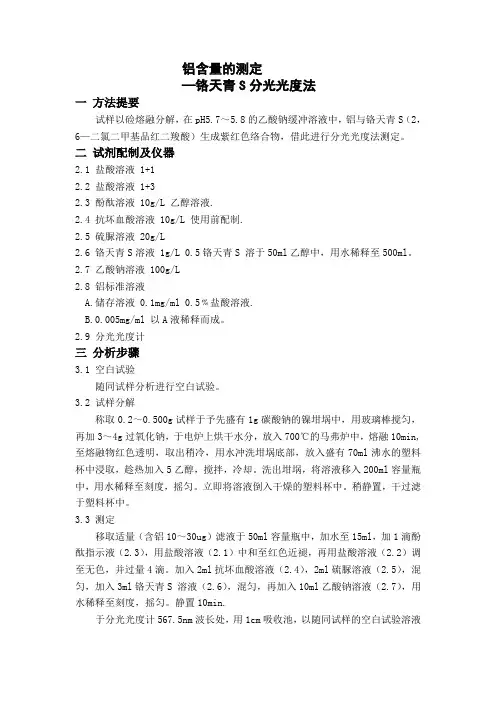

铝含量的测定—铬天青S分光光度法一方法提要试样以硷熔融分解，在pH5.7～5.8的乙酸钠缓冲溶液中，铝与铬天青S（2，6—二氯二甲基品红二羧酸）生成紫红色络合物，借此进行分光光度法测定。
二试剂配制及仪器2.1 盐酸溶液 1+12.2 盐酸溶液 1+32.3 酚酞溶液 10g/L 乙醇溶液.2.4 抗坏血酸溶液 10g/L 使用前配制.2.5 硫脲溶液 20g/L2.6 铬天青S溶液 1g/L 0.5铬天青S 溶于50ml乙醇中，用水稀释至500ml。
2.7 乙酸钠溶液 100g/L2.8 铝标准溶液A.储存溶液 0.1mg/ml 0.5﹪盐酸溶液.B.0.005mg/ml 以A液稀释而成。
2.9 分光光度计三分析步骤3.1 空白试验随同试样分析进行空白试验。
3.2 试样分解称取0.2～0.500g试样于予先盛有1g碳酸钠的镍坩埚中，用玻璃棒搅匀，再加3～4g过氧化钠，于电炉上烘干水分，放入700℃的马弗炉中，熔融10min,至熔融物红色透明，取出稍冷，用水冲洗坩埚底部，放入盛有70ml沸水的塑料杯中浸取，趁热加入5乙醇，搅拌，冷却。
洗出坩埚，将溶液移入200ml容量瓶中，用水稀释至刻度，摇匀。
立即将溶液倒入干燥的塑料杯中。
稍静置，干过滤于塑料杯中。
3.3 测定移取适量（含铝10～30ug）滤液于50ml容量瓶中，加水至15ml，加1滴酚酞指示液（2.3），用盐酸溶液（2.1）中和至红色近褪，再用盐酸溶液（2.2）调至无色，并过量4滴。
加入2ml抗坏血酸溶液（2.4），2ml硫脲溶液（2.5），混匀，加入3ml铬天青S 溶液（2.6），混匀，再加入10ml乙酸钠溶液（2.7），用水稀释至刻度，摇匀。
静置10min.于分光光度计567.5nm波长处，用1cm吸收池，以随同试样的空白试验溶液为零点校正液测量吸光度，在标准工作曲线查出相应的铝质量，计算结果。
3.4 标准工作曲线的绘制分别移取0、2.00、4.00、6.00ml铝标准溶液（2.8）于50ml容量瓶中，加水至15ml，加入1滴酚酞溶液（2.3），以氢氧化钠溶液（50g/L）中和至红色，再以盐酸溶液（2.2）调至无色，并过量4滴，以下按测定手续进行。
铬天青S光度法测定铝含量的方法讨论采用盐酸硝酸溶解试样，用高氯酸发烟盐酸飞铬的方法进行前期处理，铬天青S光度法测定钢铁中铝的含量，该方法与铜铁试剂分离-铬天青S测定的方法比较，所测样品中铝的含量基本一致。
该方法操作简便、快速准确、干扰少。
标签：铝铬天青S 光度法铝是钢中常用的脱氧剂。
钢中加入少量的铝，可细化晶粒，提高冲击韧性。
铝还具有抗氧化性和抗腐蚀性能，铝与铬、硅合用，可显著提高钢的高温不起皮性能和耐高温腐蚀的能力。
铝的缺点是影响钢的热加工性能、焊接性能和切削加工性能。
钢铁中酸性铝元素含量的分析，在铬天青S光度法中，酸度对它的影响很明显，其中，Ti、Cr等元素的干扰，对低含量铝元素的稳定分析，造成了一定困难，我们在寻求一种便捷稳定的方法，以便在工作中更加快速准确的测定钢铁中的低含量铝。
通过分光光度法测定，使钢铁中的低含量铝的测定过程更快更准确。
1 方法提要试料用酸溶解后，在PH5.3-5.9弱酸性介质中，铝与铬天青S生成紫红色络合物，测量其吸光度。
在显色液中含100μg钒、2mg铬不干扰测定，铁、镍的干扰可用Zn-EDTA 掩蔽，300μg钛可用0.15g甘露醇掩蔽。
2 实验试剂分析中，除另有说明外，仅使用分析纯的试剂和蒸馏水或与其纯度相当的水。
纯铁，不含铝或已知残余铝含量盐酸（ρ约1.19g/mL）盐酸（5+95）：以盐酸3.2稀释硝酸（ρ约1.42g/mL）高氯酸（ρ约1.67g/mL）甘露醇溶液（50g/mL）六次甲基四胺溶液（400g/L）:储存于塑料瓶中氟化铵溶液（5g/L）: 储存于塑料瓶中铬天青S溶液（0.5g/L）锌-乙二胺四乙酸二钠（Zn-EDTA）溶液：称取8.1g氯化锌于烧杯中，加40mL 盐酸（1+1）加热溶解，另称取37.2gEDTA（含二个结晶水）溶于800mL水中，加15mL氨水（ρ约0.90g/mL），将两溶液合并，搅匀，用氨水（1+1）和盐酸（1+1）调节溶液至PH4-6，用水稀释至1L，混匀。
铝的测定(分光光度法)一.方法在PH5.5六次甲基四胺缓冲条件下，铝与铬天青S生成紫红色络合物，于分光光度计波长545nm处，测量其吸光度。
二.试剂1.硫酸(1+1);2.盐酸(1+1)，用优级纯盐酸配制;3.苯羟乙酸溶液(10g/L);4.六次甲基四胺溶液(300g/L):储存于塑料瓶中;5.抗坏血酸(10g/L，当日配制);6.铬天青s溶液(0.3g/L):称取0.15g纯度(质量分数)不低于60%的铬天青S试剂，溶于500mL乙醇(1+1)中。
配后第二天使用。
保存期为6天;7.铝标准溶液(1000ug/mL):准确称取0.5000g金属铝(99.99%)置于聚四氟乙烯烧杯中，加入40mL水及6g~10g氢氧化钠，待溶解后，滴加浓盐酸至沉淀出现再溶解，再过量5mL，加热煮沸使溶液透明，冷却至室温，移入500mL 容量瓶中，用水稀释至刻度，摇均。
8.铝标准溶液(10ug/mL):用移液管准确移取铝标准溶液(1000ug/mL)1mL 于100mL 容量瓶中，加入 1mL浓盐酸，用水稀释至刻度，摇均。
三.标准作业步骤3.1 预处理3.1.1电解质原料及渣铝的测定一般不用分光光度法，还是用XRF 检测;3.1.2 玻璃粉准确称样1.0000g(精确至0.0001g)于聚四氟乙烯烧杯中，加少许水冲洗杯壁，摇散试样。
加入20mL氢氟酸，1.0mL(1+1)硫酸，于电热板低温处蒸至湿盐状。
再次加入氢氟酸20mL，1.0mL(1+1)硫酸，于电热板上加热至冒烟完毕(没有白烟)，冷却后，加入 5mL(1+1)盐酸，加热至清亮，冷却后，转移至100mL容量瓶中，定容，混均。
3.1.3磷酸铁锂原料及渣准确称样 1.0000g(精确至0.0001g)于500mL烧杯中，加少许水冲洗杯壁，摇散试样。
加入30mL 浓盐酸，盖上表面皿，加热微沸 30min，取下冷却至室温，将试液全部转移至250mL容量瓶中，定容，混均，将试样过滤后，取滤液备用。
