船舶水尺标志与载重线标志识读31页PPT

水尺标志图
观测船舶吃水时，根据实际水线在数字中的位置，按比例取其读图，此外当字母为“H”时表示高速船。

内河船舶载重线标志图
海上船舶载重线标志图
内河船舶适航于数级航行（段）时，则应以数条水平线表示载重线，其中标“A”、“B”、“C”的线段，表示“A”“B”、“C”级航区载重线; 标“J1”、“ J2”的线段，表示“J1”、“ J2”级航段载重线。

海船载重线除与航区有关外，还与季节有关，标“X”的线段，表示夏季载重线，该水线与圆盘中心线处于同一高度; 标“R”的线段，表示热带载重线; 标“R”的线段，表示热带载重线; 标“RQ”的线段，表示鼻首标志后）绘有侧推器标志，表示船体首部两侧有侧向推进器。

以引起靠近船舶的注意。

球鼻首标志侧推器标志
（四）船名和船籍港标志
每艘船都在船首两侧明显位置写上船名，也有的写在驾驶楼上的船名牌上，字的高度视字的多少及船的大小确定。

5000吨左右的船，中文字高为1米左右，并在船名下面加注汉语拼音。

每艘船在船尾明显位置还写上船名和船籍港，船名字高比船首的小10%-20%，船籍港字高为船名字高的60%—70%左右。

（五）烟囱标志
烟囱标志是船公司自行规定的。

各轮船公司规定本公司所有船舶烟囱颜色与标志图案，例如长江航运集团标志为CSC。

此外有的还规定船体各部分统一的油漆颜色，便于在航行途中及港内互相识别。

（六）分舱标志及顶推位置标志
有的船在货舱与货舱之间的舱壁两侧舷外船壳上，绘有表示各货
舱位置的分舱标志。

有的绘有顶推位置线，表示拖船可以在此处顶推。

以上就是常见的几个船舶主要标志，希望对大家有所帮助。

谢谢！。

船舶载重线标志和水尺勘划及船体颜色标识检验指南（征求意见稿）1 一般要求1.1 根据《国内航行海船法定检验技术规则》和《内河船舶法定检验技术规则》以及《船舶载重线标志和水尺勘划及船体颜色标识规定》，特制定本指南。

1.2 本指南旨在规定船舶载重线标志、水尺和主船体外表面的颜色检验要求，以易于识别船舶装载情况，防止超载，并便于船上人员、海事安全监督人员检查。

1.3 本指南适用于拥有中华人民共和国国籍，从事国内水路运输的海船和河船。

1.4 除另有明文规定者外，本指南适用于2011年1月1日及或以后安放龙骨或处于同等建造阶段的船舶。

对于2011年1月1日以前建造的船舶，应不迟于2011年1月1日以后的第1次坞内检验满足本指南的要求。

2 载重线标志的勘划2.1载重线标志的勘划应在船舶检验机构批准船舶干舷的基础上实施，并满足现行法规的要求。

2.1 海船载重线标志、线段以及甲板线的式样及尺寸规定如图 2.1所示。

图2.1 海船甲板线和载重线标志(右舷)2.2 内河船舶载重线标志、线段以及甲板线的式样及尺寸规定如图2.2所示。

图2.2 内河船舶甲板线和载重线标志2.4 海船载重线标志及其勘划位置应按照《国内航行海船法定检验技术规则》第3篇第1章第4条的规定。

2.5 内河船舶载重线标志及其勘划位置应按照《内河船舶法定检验技术规则》第4篇第2章的规定。

2.6 当由中国船级社勘划载重线时，则用CS以代替ZC。

3 水尺的勘划3.1 水尺标志由水尺刻度线和水尺数字组成。

3.2 3000总吨及以上海船水尺标志正投影的式样如图 3.2所示。

图3.2水尺标志说明如下：（1）水尺刻度线由垂直线段（首、尾处可采用斜线线段）和水平线段组成。

垂直线段（斜线线段）的宽度为20mm；从垂直线段每隔180mm 引出高20mm水平线段（两个相邻水平线段之间相距180mm），水平线段的长度有80mm（简称水平线段）和40mm（简称短水平线段）两种，每隔980mm设一条长水平线段（两条长水平线段的下缘之间相距1000mm），其余为短水平线段。

水尺标志图
观测船舶吃水时，根据实际水线在数字中的位置，按比例取其读图，此外当字母为“H”时表示高速船。

内河船舶载重线标志图
海上船舶载重线标志图
内河船舶适航于数级航行（段）时，则应以数条水平线表示载重线，其中标“A”、“B”、“C”的线段，表示“A”“B”、“C”级航区载重线; 标“J1”、“ J2”的线段，表示“J1”、“ J2”级航段载重线。

海船载重线除与航区有关外，还与季节有关，标“X”的线段，表示夏季载重线，该水线与圆盘中心线处于同一高度; 标“R”的线段，表示热带载重线; 标“R”的线段，表示热带载重线; 标“RQ”的线段，表示鼻首标志后）绘有侧推器标志，表示船体首部两侧有侧向推进器。

以引起靠近船舶的注意。

球鼻首标志侧推器标志
（四）船名和船籍港标志
每艘船都在船首两侧明显位置写上船名，也有的写在驾驶楼上的船名牌上，字的高度视字的多少及船的大小确定。

5000吨左右的船，中文字高为1米左右，并在船名下面加注汉语拼音。

每艘船在船尾明显位置还写上船名和船籍港，船名字高比船首的小10%-20%，船籍港字高为船名字高的60%—70%左右。

（五）烟囱标志
烟囱标志是船公司自行规定的。

各轮船公司规定本公司所有船舶烟囱颜色与标志图案，例如长江航运集团标志为CSC。

此外有的还规定船体各部分统一的油漆颜色，便于在航行途中及港内互相识别。

（六）分舱标志及顶推位置标志
有的船在货舱与货舱之间的舱壁两侧舷外船壳上，绘有表示各货
舱位置的分舱标志。

有的绘有顶推位置线，表示拖船可以在此处顶推。

以上就是常见的几个船舶主要标志，希望对大家有所帮助。

谢谢！。

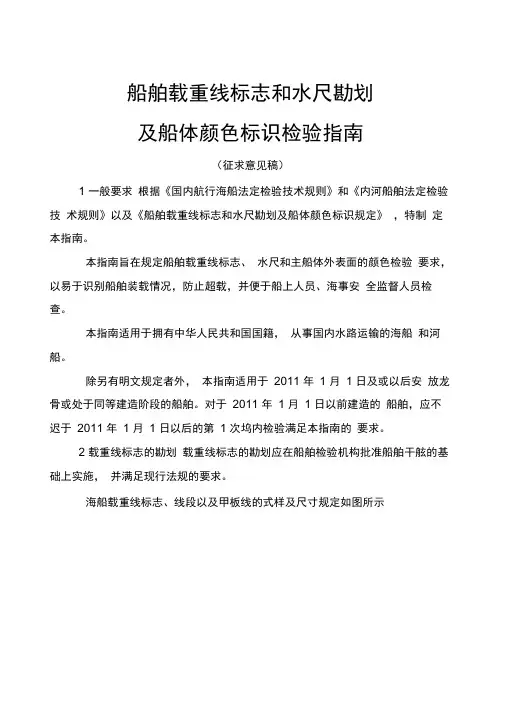

船舶载重线标志和水尺勘划及船体颜色标识检验指南（征求意见稿）1 一般要求根据《国内航行海船法定检验技术规则》和《内河船舶法定检验技术规则》以及《船舶载重线标志和水尺勘划及船体颜色标识规定》，特制定本指南。

本指南旨在规定船舶载重线标志、水尺和主船体外表面的颜色检验要求，以易于识别船舶装载情况，防止超载，并便于船上人员、海事安全监督人员检查。

本指南适用于拥有中华人民共和国国籍，从事国内水路运输的海船和河船。

除另有明文规定者外，本指南适用于2011 年1 月1 日及或以后安放龙骨或处于同等建造阶段的船舶。

对于2011 年1 月1 日以前建造的船舶，应不迟于2011 年1 月1 日以后的第1 次坞内检验满足本指南的要求。

2 载重线标志的勘划载重线标志的勘划应在船舶检验机构批准船舶干舷的基础上实施，并满足现行法规的要求。

海船载重线标志、线段以及甲板线的式样及尺寸规定如图所示23Qrnm t K MISrq r R 11 I —X 450mm 图 海船甲板线和载重线标志（右舷） 内河船舶载重线标志、线段以及甲板线的式样及尺寸规定如图所 示。

海船载重线标志及其勘划位置应按照 《国内航行海船法定检验技术 规则》第3篇第1章第4条的规定。

内河船舶载重线标志及其勘划位置应按照 《内河船舶法定检验技术吕斗npnm规则》第4篇第2章的规定。

当由中国船级社勘划载重线时，则用CS以代替ZC3水尺的勘划水尺标志由水尺刻度线和水尺数字组成。

3000总吨及以上海船水尺标志正投影的式样如图所示图水尺标志说明如下：（1 ）水尺刻度线由垂直线段（首、尾处可采用斜线线段）和水平线段组成。

垂直线段（斜线线段）的宽度为20mm ;从垂直线段每隔180mm 引出高20mm 水平线段（两个相邻水平线段之间相距180mm），水平线段的长度有80mm （简称水平线段）和40mm （简称短水平线段）两种，每隔980mm 设一条长水平线段（两条长水平线段的下缘之间相距1000mm），其余为短水平线段。

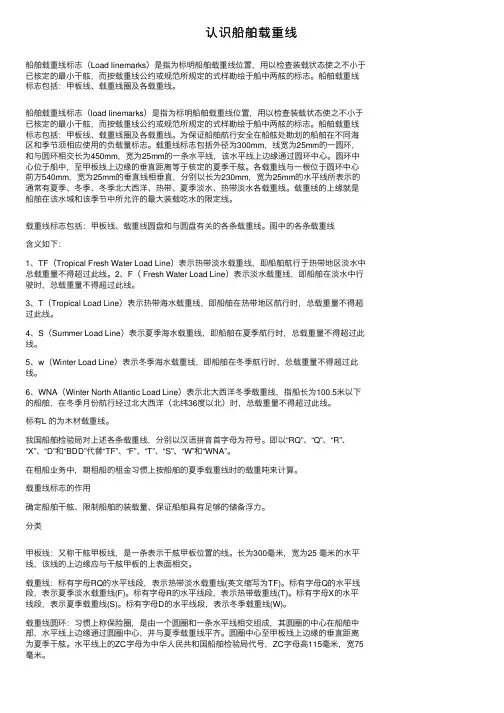

认识船舶载重线船舶载重线标志（Load linemarks）是指为标明船舶载重线位置，⽤以检查装载状态使之不⼩于已核定的最⼩⼲舷，⽽按载重线公约或规范所规定的式样勘绘于船中两舷的标志。

船舶载重线标志包括：甲板线、载重线圈及各载重线。

船舶载重线标志（load linemarks）是指为标明船舶载重线位置，⽤以检查装载状态使之不⼩于已核定的最⼩⼲舷，⽽按载重线公约或规范所规定的式样勘绘于船中两舷的标志。

船舶载重线标志包括：甲板线、载重线圈及各载重线。

为保证船舶航⾏安全在船舷处勘划的船舶在不同海区和季节须相应使⽤的负载量标志。

载重线标志包括外径为300mm，线宽为25mm的⼀圆环，和与圆环相交长为450mm，宽为25mm的⼀条⽔平线，该⽔平线上边缘通过圆环中⼼。

圆环中⼼位于船中，⾄甲板线上边缘的垂直距离等于核定的夏季⼲舷。

各载重线与⼀根位于圆环中⼼前⽅540mm，宽为25mm的垂直线相垂直，分别以长为230mm，宽为25mm的⽔平线所表⽰的通常有夏季、冬季、冬季北⼤西洋、热带、夏季淡⽔、热带淡⽔各载重线。

载重线的上缘就是船舶在该⽔域和该季节中所允许的最⼤装载吃⽔的限定线。

载重线标志包括：甲板线、载重线圆盘和与圆盘有关的各条载重线。

图中的各条载重线含义如下：1、TF（Tropical Fresh Water Load Line）表⽰热带淡⽔载重线，即船舶航⾏于热带地区淡⽔中总载重量不得超过此线。

2、F（ Fresh Water Load Line）表⽰淡⽔载重线，即船舶在淡⽔中⾏驶时，总载重量不得超过此线。

3、T（Tropical Load Line）表⽰热带海⽔载重线，即船舶在热带地区航⾏时，总载重量不得超过此线。

4、S（Summer Load Line）表⽰夏季海⽔载重线，即船舶在夏季航⾏时，总载重量不得超过此线。

5、w（Winter Load Line）表⽰冬季海⽔载重线，即船舶在冬季航⾏时，总载重量不得超过此线。
