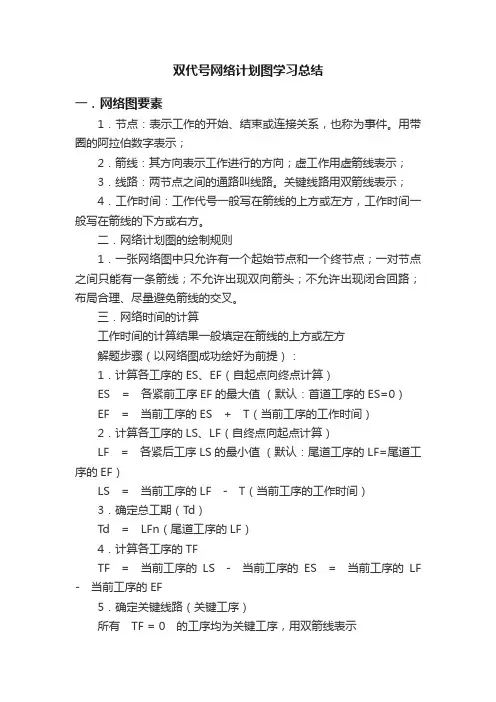

双代号网络计划图学习总结
一．网络图要素
1．节点：表示工作的开始、结束或连接关系，也称为事件。
用带圈的阿拉伯数字表示；
2．箭线：其方向表示工作进行的方向；虚工作用虚箭线表示；
3．线路：两节点之间的通路叫线路。
关键线路用双箭线表示；
4．工作时间：工作代号一般写在箭线的上方或左方，工作时间一般写在箭线的下方或右方。
二．网络计划图的绘制规则
1．一张网络图中只允许有一个起始节点和一个终节点；一对节点之间只能有一条箭线；不允许出现双向箭头；不允许出现闭合回路；布局合理、尽量避免箭线的交叉。
三．网络时间的计算
工作时间的计算结果一般填定在箭线的上方或左方
解题步骤（以网络图成功绘好为前提）：
1．计算各工序的ES、EF（自起点向终点计算）
ES = 各紧前工序EF的最大值（默认：首道工序的ES=0）
EF = 当前工序的ES + T（当前工序的工作时间）
2．计算各工序的LS、LF（自终点向起点计算）
LF = 各紧后工序LS的最小值（默认：尾道工序的LF=尾道工序的EF）
LS = 当前工序的LF - T（当前工序的工作时间）
3．确定总工期（T d）
Td = LFn（尾道工序的LF）
4．计算各工序的TF
TF = 当前工序的LS - 当前工序的ES = 当前工序的LF - 当前工序的EF
5．确定关键线路（关键工序）
所有TF = 0 的工序均为关键工序，用双箭线表示
6．计算各工序的FF
FF = 各紧后工序ES的最小值- 当前工序的EF （默认：尾道工序的FF=0）。
网络图的绘制规则和方法(2)绘图方法。
当已知每一项工作的紧前工作时，可按下述步骤绘制双代号网络图：1)绘制没有紧前工作的工作箭线，使它们具有相同的开始节点，以保证网络图只有一个起点节点。
2)依次绘制其它工作箭线。
这些工作箭线的绘制条件是其所有紧前工作箭线都已经绘制出来。
在绘制这些工作箭线时，应按下列原则进行：①当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接画在其紧前工作箭线之后即可。
②当所要绘制的工作有多项紧前工作时，应按以下四种情况分别予以考虑：a. 对于所要绘制的工作(本工作)而言，如果在其紧前工作之中存在一项只作为本工作紧前工作的工作(即在紧前工作栏目中，该紧前工作只出现一次)，则应将本工作箭线直接画在该紧前工作箭线之后，然后用虚箭线将其它紧前工作箭线的箭头节点与本工作箭线的箭尾节点分别相连，以表达它们之间的逻辑关系。
b. 对于所要绘制的工作(本工作)而言，如果在其紧前工作之中存在多项只作为本工作紧前工作的工作，应先将这些紧前工作箭线的箭头节点合并，再从合并后的节点开始，画出本工作箭线，最后用虚箭线将其它紧前工作箭线的箭头节点与本工作箭线的箭尾节点分别相连，以表达它们之间的逻辑关系。
c. 对于所要绘制的工作(本工作)而言，如果不存在情况a.和情况b.时，应判断本工作的所有紧前工作是否都同时作为其它工作的紧前工作(即在紧前工作栏目中，这几项紧前工作是否均同时出现若干次)。
如果上述条件成立，应先将这些紧前工作箭线的箭头节点合并后，再从合并后的节点开始画出本工作箭线。
d. 对于所要绘制的工作(本工作)而言，如果既不存在情况a.和情况b.，也不存在情况c.时，则应将本工作箭线单独画在其紧前工作箭线之后的中部，然后用虚箭线将其各紧前工作箭线的箭头节点与本工作箭线的箭尾节点分别相连，以表达它们之间的逻辑关系。
3)当各项工作箭线都绘制出来之后，应合并那些没有紧后工作之工作箭线的箭头节点，以保证网络图只有一个终点节点(多目标网络计划除外)。

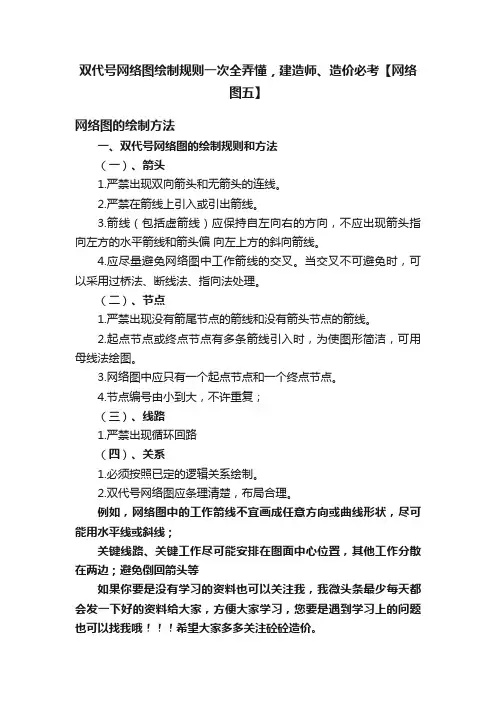

双代号网络图绘制规则一次全弄懂，建造师、造价必考【网络
图五】
网络图的绘制方法
一、双代号网络图的绘制规则和方法
（一）、箭头
1.严禁出现双向箭头和无箭头的连线。
2.严禁在箭线上引入或引出箭线。
3.箭线（包括虚箭线）应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左上方的斜向箭线。
4.应尽量避免网络图中工作箭线的交叉。
当交叉不可避免时，可以采用过桥法、断线法、指向法处理。
（二）、节点
1.严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。
2.起点节点或终点节点有多条箭线引入时，为使图形简洁，可用母线法绘图。
3.网络图中应只有一个起点节点和一个终点节点。
4.节点编号由小到大，不许重复；
（三）、线路
1.严禁出现循环回路
（四）、关系
1.必须按照已定的逻辑关系绘制。
2.双代号网络图应条理清楚，布局合理。
例如，网络图中的工作箭线不宜画成任意方向或曲线形状，尽可能用水平线或斜线；
关键线路、关键工作尽可能安排在图面中心位置，其他工作分散在两边；避免倒回箭头等
如果你要是没有学习的资料也可以关注我，我微头条最少每天都会发一下好的资料给大家，方便大家学习，您要是遇到学习上的问题也可以找我哦希望大家多多关注砼砼造价。
双代号网络计划一、双代号网络图双代号网络图是以箭线及其两端节点的编号表示工作的网络图，如图所示。
从下图中可以看出双代号网络图由箭线、节点、线路三个基本要素组成。
（一）基本要素1.箭线（工作）（1）在双代号网络图中，每一条箭线表示一项工作。
箭线的箭尾节点表示该工作的开始，箭头节点表示该工作的结束。
工作的名称标注在箭线的上方，完成该项工作所需要的持续时间标注在箭线的下方。
如图所示。
由于一项工作需用一条箭线和其箭尾和箭头处两个圆圈中的号码来表示，故称为双代号表示法。
（2）在双代号网络图中，任意一条实箭线都要占用时间、消耗资源（有时，只占时间，不消耗资源，如混凝土的养护）。
在建筑工程中，一条箭线表示项目中的一个施工过程，它可以是一道工序、一个分项工程、一个分部工程或一个单位工程，其粗细程度、大小范围的划分根据计划任务的需要来确定。
（3）在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要应用虚箭线，其表示方法如图所示。
虚箭线是实际工作中并不存在的一项虚拟工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用。
联系作用是指应用虚箭线正确表达工作之间相互依存的关系；区分作用是指双代号网络图中每一项工作都必须用一条箭线和两个代号表示，若两项工作的代号相同时，应使用虚工作加以区分，如图所示；断路作用是用虚箭线断掉多余联系（即在网络图中把无联系的工作联接上了时，应加上虚工作将其断开）。
（4）在无时间坐标限制的网络图中，箭线的长度原则上可以任意画，其占用的时间以下方标注的时间参数为准。
箭线可以为直线、折线或斜线，但其行进方向均应从左向右，如图所示。
在有时间坐标限制的网络图中，箭线的长度必须根据完成该工作所需持续时间的大小按比例绘制。
（5）在双代号网络图中，各项工作之间的关系如图所示。
通常将被研究的对象称为本i 工作表示，紧排在本工作之前的工作称为紧前工作，紧排在本工作之后的工工作，用j作称为紧后工作，与之平行进行的工作称为平行工作。
国家开放大学电大2344《建筑工程项目管理》机考十套标准试题及答案100%通过2344建筑工程项目管理-0001试卷总分: 100答题时间: 60 分钟客观题单项选择题(共20题，共60分)1. 供货方的项目管理工作主要在( )阶段进行。
C施工2.开发方提供的项目管理服务属于( )方的项目管理。
c业主3.某建设工程项目的总承包商在该项目组织结构设计中采用了线性组织结构模式，这种组织结构的特点是( )。
A每个工作部门只接受一个上线的直接领导4.关于自行招标与委托招标中，叙述错误的是( ) .D工程招标代理机构不可以跨省、自治区、直辖市承担工程招标代理业务5.施工合同按照计价方式分类，可以分为( )。
C单价合同、总价合同、成本加酬金合同6.按索赔的目的分类，索赔主要有( )。
A工期索赔和费用索赔7.贯穿于施工项目从投标阶段开始直至项目竣工验收阶段的全过程，并且是企业全面成本管理的重要环节，这是指( )。
B成本计划8.下列各项内容不属于施工成本计划的依据的是( ).A设计概算.9.不属于施工成本编制依据的是( ) .D工程概算10.某工程停工1个月，其机械使用费的索赔计算依据为( )。
A自有机械窝工费按台班折旧费索赔11.论证建设工程项目总进度目标时，其工作内容包括:①编制总进度计划:②项目的工作编码③项目结构分析等工作。
上述三项工作正确的程序为( ) .12. 在工程网络计划执行过程中，当某项工作的最早完成时间推迟天数超过总时差时，将会影响().C紧后工作的最迟开始时间13.双代号时标网络图中( )对应的时标值为该工作的最早完成时间。
B实箭线末端14某分部工程双代号时标网路计划如下图所示，其中工作C和1的最迟完成时间分别为第( )天。
B 4和915.施工质量保证体系的运行，应按照( )的步骤展开。
C计划→实施→检查→处理16.建设工程质量监督档案按( )建立。
A单位工程17.安全控制的目标是减少和消除生产过程中的事故，保证( )。
双代号网络图绘制中的虚箭线判定——存在、指向及数目典型分段作业的施工组织如表1所示。
表1所示施工组织表示整个工程分为四个施工段（m=4）,每一施工段都有A、B、C、D 四个施工过程（n=4）。
在绘制普通分段作业双代号网络图前,可先进行虚箭线判定。
根据逻辑关系要求的虚箭线判定准则,对表1所示的“m×n”的施工组织用双代号网络图表示时的虚箭线判定如表2所示。
根据“表2”的虚箭线判定结果,可快捷而准确地绘制出普通分段作业的双代号网络图,见图2.可以证明（作者有另文介绍,在此不再赘述）,在普通分段作业双代号网络图中的虚箭线数目为：式中：QDA1为虚箭线数（QuantityofDummyArrows）；m为施工段数；n为施工过程数（工序数、施工队数）。
如：对图2所示“m×n=4×4”的普通分段作业施工组织,用式（1）计算虚箭线数为：QDA1=3（4-1）×（4-1）-4×4+1=12条,与“表1”的虚箭线判定结果一致。
需要注意的是：式（1）仅能用于计算由逻辑关系要求而引入的虚箭线数目且式（1）成立的条件为m和n皆大于等于2且不同时等于2.例如,当m和n同时等于2时,由式（1）得到虚箭线数QDA1为0,但在绘图时,会因“1虚箭线应用情况归纳”的“绘图关系”要求引入一条虚箭线。
如图3所示。
进一步地,在普通分段作业双代号网络图的逻辑关系中引入流水步距K———指工艺上相邻的专业队相继投入施工的开始时间的间隔,即可构成分段流水作业网络图,且“m×n”施工组织的分段流水作业网络图中的虚箭线数为：式中符号意义同式（1）。
与式（1）不同的是,对“m×n=2×2”的流水施工组织,式（2）成立（此时将流水步距KAB视为一项工作）。
5、结语通过以上分析可见,在绘制双代号网络图时,先进行虚箭线的判定将使网络图的绘制快捷而准确；通过对分段作业施工组织（“m×n施工组织”）的虚箭线判定与虚箭线数判定与计算可见,不论双代号网络的图形复杂程度如何,虚箭线的存在、指向及数目均可依“准则”进行判定。
掌握了这些规律 ,双代号网络图的绘制也就迎刃而解且十分方便图形的检查。
•简介：在双代号网络图的绘制中,经常需要引入虚箭线（表示虚工作）。
但对虚箭线的准确判定与正确绘制却比较复杂。
对此,本文在对虚箭线的应用情况进行归纳的基础上,分别给出了由绘图关系要求而需引入及由逻辑关系要求而需引入的虚箭线的存在、指向及数目的判定准则。
•关键字：双代号网络图，网络图绘制，虚箭线，存在，指向，数目•在双代号网络图的绘制中,经常需要引入虚箭线（表示虚工作）。
但对虚箭线的准确判定与正确绘制却比较复杂。
对此,本文在对虚箭线的应用情况进行归纳的基础上,分别给出了由绘图关系要求而需引入及由逻辑关系要求而需引入的虚箭线的存在、指向及数目的判定准则。
•1、虚箭线应用归纳•虚箭线在双代号网络图中的应用可以从网络逻辑关系要求及绘图关系要求两个方面进行归纳。
•2、绘图关系要求的虚箭线• 2.1 绘图关系要求•绘图关系要求,是指在双代号网络图的绘制过程中,必须保证一对代号最多只能代表一项工作。
也就是说,在双代号网络图的绘制中,不能出现多项工作重号的现象。
可以多项工作共用一个开始节点（称该节点为分枝节点）或共用一个完成节点（称该节点为汇集节点）,但不能多项工作共用同一对开始及完成节点。
• 2.2 绘图关系要求的虚箭线判定•相比由逻辑关系要求的虚箭线,由绘图关系要求的虚箭线的判定（存在、指向及数目）比较简单。
归纳如下：•绘图关系要求的虚箭线判定准则——•存在判定：当有n（n≥2）项工作同时开始并且同时完成时,存在虚箭线,亦即需要引入虚箭线。
•指向判定：虚箭线与引入前的工作的方向保持一致,亦即从增加的节点指向共同的完成节点。
•数目判定：当有n（n≥2）项工作同时开始并且同时完成时,需引入（n-1）条虚箭线。
•3、逻辑关系要求的虚箭线• 3.1 逻辑关系要求•逻辑关系要求,是指用虚箭线来反映工作之间的逻辑关系。
如图1所示,由逻辑关系而引入虚箭线的情况比较复杂,包括工作间的逻辑联系关系与逻辑断路关系,也还包括一项工程内工作之间的逻辑联系和多项工程间工作之间的逻辑联系。
因此,由逻辑关系要求而引入的虚箭线判定是虚箭线应用的难点。
• 3.2 工作间逻辑关系分析•工作间的逻辑关系包括工艺关系和组织关系两种。
工艺关系是指根据已确定的施工方法,由于工艺过程的技术要求而使得执行各项工作的前后次序受到严格的制约。
组织关系是指在施工过程中,根据施工场地的空间限制、施工时间以及施工设备和其它资源等客观条件,由管理人员通过组织决策确定的逻辑关系。
•从工艺关系看,一项工作能否开始,必备两个条件：其一,要有相应的施工队；其二,要有相应的施工段。
•在实际施工中,除必须满足工艺关系要求外,还要求工作的开展要满足组织关系的要求。
如,在流水施工组织中,为满足施工过程的“连续性”原则要求,某专业队能否投入施工除工艺关系上的两个必备条件需得到满足外,还需满足组织关系上的流水步距的要求。
• 3.3 逻辑关系要求的虚箭线判定•在双代号网络图的绘制中,由逻辑关系要求而引入虚箭线的情况虽然比较复杂,但还是有规律可循。
•逻辑关系要求的虚箭线判定准则——•存在判定：两项工作既有相同的、又有不同的紧后工作时,存在虚箭线,亦即需要引入虚箭线。
•指向判定：虚箭线应从具有不同紧后工作的工作之完成节点指向相同紧后工作的开始节点。
•数目判定：当两项工作中只有一项工作具有不同的紧后工作时,则只有一条虚箭线；当两项工作分别具有不同的紧后工作时,则有两条虚箭线。
•需要注意的是,在虚箭线数目判定时,若两项工作中只有一项工作具有不同的紧后工作时,不论不同的紧后工作有多少项,都只需引入一条虚箭线；而当两项工作分别具有不同的紧后工作时,也不论不同的紧后工作有多少项,都只需要引入两条虚箭线即可表达清楚相应的逻辑关系。
•4、虚箭线应用示例•以下以分段作业为例介绍虚箭线的应用。
•分段作业是将工程对象从空间上进行施工段数m的划分和从工艺上进行施工过程数n的划分,再从时间上进行流水节拍ti的确定（对分段流水作业尚需确定流水步距K）,然后按照施工段的组织顺序和施工过程的工艺顺序组织施工。
按照专业队的施工是否连续,分段作业可分为普通分段作业（不要求各专业队在各施工段上连续施工）和分段流水作业（要求各专业队在各施工段上连续施工）。
•表1所示施工组织表示整个工程分为四个施工段（m=4）,每一施工段都有A、B、C、D四个施工过程（n=4）。
•在绘制普通分段作业双代号网络图前,可先进行虚箭线判定。
根据逻辑关系要求的虚箭线判定准则,对表1所示的“m×n”的施工组织用双代号网络图表示时的虚箭线判定如表2所示。
•根据“表2”的虚箭线判定结果,可快捷而准确地绘制出普通分段作业的双代号网络图,见图2.•可以证明（作者有另文介绍,在此不再赘述）,在普通分段作业双代号网络图中的虚箭线数目为：•式中：QDA1为虚箭线数（QuantityofDummyArrows）；m为施工段数；n为施工过程数（工序数、施工队数）。
•如：对图2所示“m×n=4×4”的普通分段作业施工组织,用式（1）计算虚箭线数为：QDA1=3（4-1）×（4-1）-4×4+1=12条,与“表1”的虚箭线判定结果一致。
•需要注意的是：式（1）仅能用于计算由逻辑关系要求而引入的虚箭线数目且式（1）成立的条件为m和n皆大于等于2且不同时等于2.例如,当m和n同时等于2时,由式（1）得到虚箭线数QDA1为0,但在绘图时,会因“1虚箭线应用情况归纳”的“绘图关系”要求引入一条虚箭线。
如图3所示。
进一步地,在普通分段作业双代号网络图的逻辑关系中引入流水步距K———指工艺上相邻的专业队相继投入施工的开始时间的间隔,即可构成分段流水作业网络图,且“m×n”施工组织的分段流水作业网络图中的虚箭线数为：•式中符号意义同式（1）。
与式（1）不同的是,对“m×n=2×2”的流水施工组织,式（2）成立（此时将流水步距KAB视为一项工作）。
