双代号网络图绘制规则

双代号网络图的绘制规则
双代号网络图的绘制规则

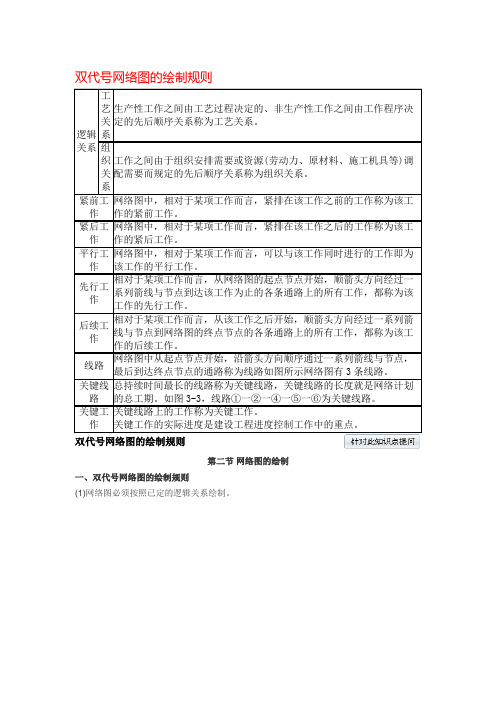

第二节网络图的绘制
一、双代号网络图的绘制规则
(1)网络图必须按照已定的逻辑关系绘制。

(3)网络图中的箭线(包括虚箭线，以下同)应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。

(4)网络图中严禁出现双向箭头和无箭头的连线。

(5)网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。

图3—7即为错误的画法。

(7)应尽量避免网络图中工作箭线的交叉。

当交叉不可避免时，可以采用过桥法或指向法处理，如图3—10所示。

A．节点编号有误
B．工作代号重复
C．多个起点节点
D．多个终点节点
E．存在循环回路
答案：A、D、E
解析：工作9-8错；⑧节点，⑩节点为终点节点；存在循环回路：⑤-⑥-⑨-⑤。

二，单、双代号网络图的绘制(略)。

二级建造师考试复习知识点：双代号网络计划的绘图规则二级建造师，是建筑类的一种执业资格，是担任项目经理的前提条件。

二级建造师执业资格考试分综合考试和专业考试，综合考试包括《建设工程施工管理》、《建设工程法规及相关知识》两个科目，这两个科目为各专业考生统考科目，专业考试为《专业工程管理与实务》一个科目。

二级建造师报名时间一般在12月至2月，二级建造师考试时间一般在5月，二级建造师成绩查询时间一般在7月至12月陆续公布，具体考试信息可随时关注建设工程教育网。

现在有越来越多的人加入到建造师行业中来，为了帮助广大考生高效备考，建设工程教育网特别整理了二级建造师考试相关知识点，供考生朋友们学习！一、双代号网络计划的绘图规则1.双代号网络图必须正确表达已定的逻辑关系。

2.双代号网络图中，严禁出现循环回路。

所谓循环回路是指从网络图中的某一个节点出发，顺着箭线方向又回到了原来出发点的线路。

3.双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线。

4.双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。

5.当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示），。

6.绘制网络图时，箭线不宜交叉。

7.双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点。

8.双代号网络图应条理清楚，布局合理。

例如，网络图中的工作箭线不宜画成任意方向或曲线形状，尽可能用水平线或斜线；关键线路、关键工作安排在图面中心位置，其他工作分散在两边；避免倒回箭头等。

二、逻辑关系网络图中工作之间相互制约或相互依赖的关系称为逻辑关系，它包括工艺关系和组织关系，在网络中均应表现为工作之间的先后顺序。

（1）工艺关系：生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序叫工艺关系。

（2）组织关系：工作之间由于组织安排需要或资源（人力、材料、机械设备和资金等）调配需要而规定的先后顺序关系称为组织关系。

1、绘制没有紧前工作的工作，使他们具有相同的开始节点，即起始节点。

2、绘制没有紧后工作的工作，使他们具有相同的结束节点，即终点节点。

3、当所绘制的工作只有一个紧前工作时，将该工作直接画在其紧前工作的结束节点之后。

4、当所绘制的工作有多个紧前工作时，按以下四种情况分别考虑：a如果在其紧前工作中存在一项只作为本工作紧前工作的工作，则将本工作直接画在该紧前工作结束节点之后；b如果在其紧前工作中存在多项只作为本工作紧前工作的工作，先将这些紧前工作的结束节点合并，再从合并后的节点开始，画出本工作；c如果其所有紧前工作都同时作为其他工作的紧前工作，先将他们的完成节点合并后，再从合并后的节点开始，画出本工作；d如果不存在情况abc则将本工作箭线单独画在其紧前工作箭线之后的中部，然后用虚工作将紧前工作与本工作相连。

1、绘制没有紧前工作的工作箭线，使他们具有相同的开始节点，以保证网络图只有一个起点节点。

2、依次绘制其他工作箭线。

这些工作箭线的绘制条件是其所有紧前工作箭线都已经绘制出来。

在绘制这些工作箭线时，应按下列原则进行：①当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接绘制在其紧前工作之后即可。

②当所要绘制的工作只有多项紧前工作时，应按以下四种情况分别予以考虑：第一种情况：对于所要绘制的工作而言，如果在其多项紧前工作中存在一项（且只存在一项）只作为本工作紧前工作的工作（即在紧前工作栏中，该紧前工作只出现一次），则应将本工作箭线直接画在该紧前工作箭线之后，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。

第二种情况：对于所要绘制的工作而言，如果在其紧前工作中存在多项只作为本工作紧前工作的工作，应将这些紧前工作的箭线的箭头节点合并，再从合并之后节点开始，画出本工作箭线，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。

第三种情况：对于所要绘制的工作而言，如果不存在第一和第二种情况时，应判断本工作的所有紧前工作是否都同时是其他工作的紧前工作（即在紧前工作栏中，这几项紧前工作是否均同时出现若干次）。

双代号网络图绘制规则双代号网络图是一种常用于项目管理的图表，它可以清晰地展现项目中的各个活动以及它们之间的关系。

在制作双代号网络图时，需要遵循一定的绘制规则，这样才能保证图表的准确性和可读性。

本文将详细介绍双代号网络图的绘制规则，以便读者可以更好地掌握如何制作该类型的图表。

双代号网络图绘制规则：一、确定活动：首先需要确定项目中的各个活动，并为它们起一个唯一的活动名称（Activity Name），这个名称应该简明扼要，能够清晰地表达活动的内容。

二、制定活动时间：在确定了各个活动之后，需要为它们制定一个活动时间（Activity Time），这个时间指的是完成这个活动所需的时间。

这个时间可以按照小时、天、周、月等为单位，不同单位的选择视情况而定。

三、确定活动先后顺序：活动之间存在着先后顺序，即有一些活动必须在另一些活动完成之后才能开始。

为了清晰地表述这种先后关系，需要在活动之间画出箭头，箭头的尾部表示前一个活动的完成时间，箭头的头部表示后一个活动的开始时间。

在制作双代号网络图时，箭头必须从左向右或从上向下绘制，严禁出现“折返箭头”或“交叉箭头”情况，这样会使得图表难以理解。

四、确定关键活动：关键活动指的是项目中必须按照计划完成的活动，如果这些活动没有按照计划完成，整个项目就会受到影响。

在双代号网络图中，关键活动应该用粗线条或其他特殊标识进行标注。

五、计算路径和时间：在确定了活动之间的先后顺序之后，可以开始计算整个项目的路径和时间。

路径指的是从项目开始到达项目完成所需的时间，而时间指的是完成项目所需的最短时间。

在计算路径和时间时，需要确定每个活动的最早开始时间（Early Start，ES）、最晚开始时间（Late Start，LS）、最早完成时间（Early Finish，EF）和最晚完成时间（Late Finish，LF）。

在双代号网络图中，这些时间可以用小字或其他特殊标识进行标注。

六、绘制网络图：在完成了上述规则之后，就可以开始绘制双代号网络图了。
