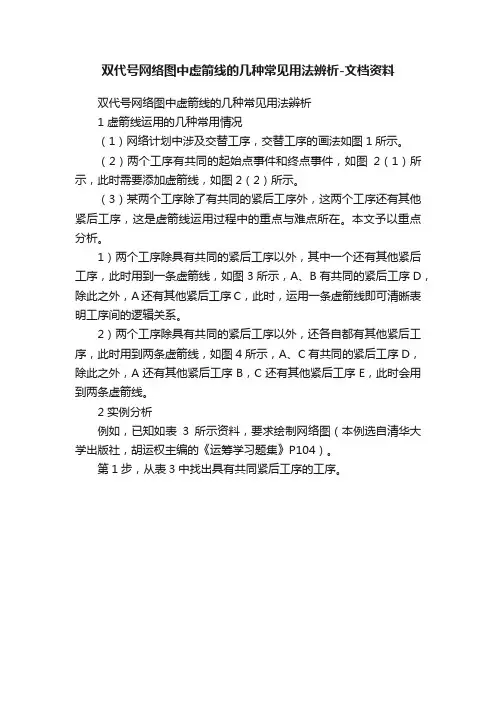

1 虚箭线运用的几种常用情况
（1）网络计划中涉及交替工序，交替工序的画法如图1所示。

（2）两个工序有共同的起始点事件和终点事件，如图2（1）所示，此时需要添加虚箭线，如图2（2）所示。

（3）某两个工序除了有共同的紧后工序外，这两个工序还有其他紧后工序，这是虚箭线运用过程中的重点与难点所在。

本文予以重点分析。

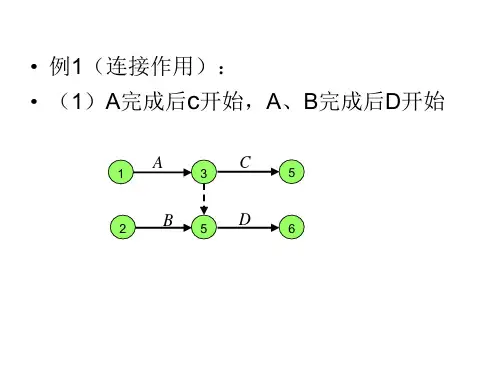

1）两个工序除具有共同的紧后工序以外，其中一个还有其他紧后工序，此时用到一条虚箭线，如图3所示，A、B有共同的紧后工序D，除此之外，A还有其他紧后工序C，此时，运用一条虚箭线即可清晰表明工序间的逻辑关系。

2）两个工序除具有共同的紧后工序以外，还各自都有其他紧后工序，此时用到两条虚箭线，如图4所示，A、C有共同的紧后工序D，除此之外，A还有其他紧后工序B，C还有其他紧后工序E，此时会用到两条虚箭线。

2 实例分析
例如，已知如表3所示资料，要求绘制网络图（本例选自清华大学出版社，胡运权主编的《运筹学习题集》P104）。

第1步，从表3中找出具有共同紧后工序的工序。

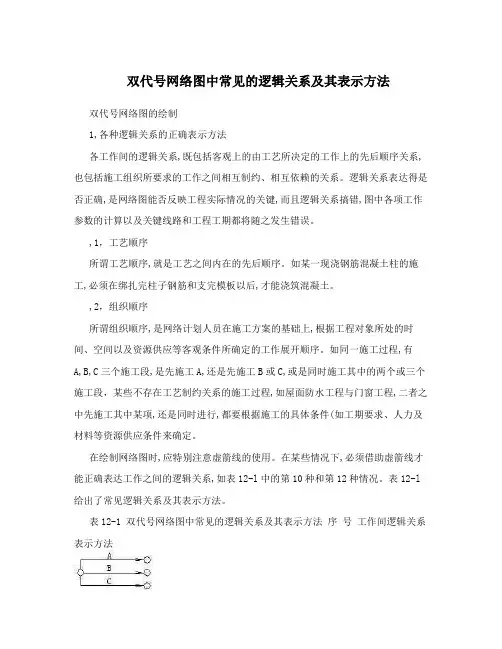

双代号网络图中常见的逻辑关系及其表示方法双代号网络图的绘制1,各种逻辑关系的正确表示方法各工作间的逻辑关系,既包括客观上的由工艺所决定的工作上的先后顺序关系,也包括施工组织所要求的工作之间相互制约、相互依赖的关系。

逻辑关系表达得是否正确,是网络图能否反映工程实际情况的关键,而且逻辑关系搞错,图中各项工作参数的计算以及关键线路和工程工期都将随之发生错误。

,1，工艺顺序所谓工艺顺序,就是工艺之间内在的先后顺序。

如某一现浇钢筋混凝土柱的施工,必须在绑扎完柱子钢筋和支完模板以后,才能浇筑混凝土。

,2，组织顺序所谓组织顺序,是网络计划人员在施工方案的基础上,根据工程对象所处的时间、空间以及资源供应等客观条件所确定的工作展开顺序。

如同一施工过程,有A,B,C三个施工段,是先施工A,还是先施工B或C,或是同时施工其中的两个或三个施工段，某些不存在工艺制约关系的施工过程,如屋面防水工程与门窗工程,二者之中先施工其中某项,还是同时进行,都要根据施工的具体条件(如工期要求、人力及材料等资源供应条件来确定。

在绘制网络图时,应特别注意虚箭线的使用。

在某些情况下,必须借助虚箭线才能正确表达工作之间的逻辑关系,如表12-l中的第10种和第12种情况。

表12-l 给出了常见逻辑关系及其表示方法。

表12-1 双代号网络图中常见的逻辑关系及其表示方法序号工作间逻辑关系表示方法A,B,C无紧前工作,即工作A,B,C均1 为计划的第一项工作,且平行进行2 A完成后,B,C,D才能开始3 A,B,C均完成后,D才能开始4 A,B均完成后,C,D才能开始A完成后,D才能开始，A,B均完成5 后E才能开始，A,B,C均完成后,E才能开始6 A与D同时开始,B为A的紧后工作A,B均完成后,D才开始，A,B,C均7 完成后,E才开始，D,E完成后,F 才开始A结束后,B,C,D才开始，B,C,D结8 束后,E才开始A,B完成后,D才能开始，B,C完成9 后,E才能开始工作A,B分为三个施工阶段,分段流10 水施工,a完成后进行a,b;a完成1212 后进行a;a,b完成后进行b3 321A,B均完成后,C才能开始，A,B分为a,a, a和b,b,b3三个1231211 施工段,C分为c,c,c3,A, B,12C分三段作业交叉进行A,B,C为最后三项工作,即A,B,12 C无紧后作业2,双代号网络图的绘制规则绘制双代号网络图,必须遵守一定的基本规则,才能明确地表达出工作的内容,准确地表达出工作间的逻辑关系,并且使所绘出的图易于识读和操作。

双代号网络图介绍网络计划技术是上世纪50年代后期发展起来的一种科学的计算管理方法。

这种方法被人们称为“在航天时代争分夺秒的管理上的突破”。

在军事应用方面，被称为“科学的军队指挥方法”。

今天在科学管理的新方法中，应用最广的就是网络计划技术。

它已经渗透到人类生活的各个领域，并正在迅速地取代着传统的计划管理方法。

网络计划技术是以规定的网络符号及其图形表达计划中各项工作之间的相互制约、相互依赖关系，并分析其内在的规律，从而寻求其最优方案的计划管理新方法。

它符合统筹兼顾、适当安排的思想。

因此，其名数学家华罗庚将其概括在统筹法之内。

在工程实践中，应用网络计划技术的目的就是从进度计划编制、执行、控制和调整方面去增强管理功能。

推广和运用这种新方法，无疑是实现管理现代化的一个重要手段。

关于双代号网络计划的表示方法在建筑工程中，进度计划有多种表示方法，网络图就是其中的一种。

它是将拟建工程的整个建造分解成若干项工作，以规定的网络符号来表达各项工作之间的相互制约、相互依赖的关系，并根据它们的开展顺序和相互关系，从左至右排列起来，形成的网状图形。

这种网状图形称为网络图。

双代号网络图，采用两个带有编号的圆圈和一个中间箭杆表示一项工作。

工作的名称写在箭杆的上方，完成工作所需要的持续时间写在箭杆的下方，箭尾圆圈表示工作的开始，箭头圆圈表示工作的结束。

摘自关于双代号时标网络图双代号时标网络图，是在双代号网络图的基础上，吸取了横道图的优点，使用横向坐标表示每项工作的持续时间，使绘图人及看图人能够更清楚的了解工程项目中每个工作的开始及结束时间。

在时标网络图中，工作持续时间与其横向长度成正比。

网络计划技术的基本原理在建筑工程计划管理中，网络计划技术的基本原理，可以归纳为以下四点。

（1）把一项工程的全部建造过程分解成若干项工作，并按各项工作的开展顺序和相互制约关系，绘制成网络图形。

（2）通过网络图时间参数计算，找出关键工作和关键线路。

（3）利用最优化原理，不断改进网络计划的初始方案，寻求其最优方案。

1虚箭线运用的几种常用情况(1)网络计划中涉及交替工序,交替工序的画法如图1所示。

(2)两个工序有共同的起始点事件和终点事件,如图2(1)所示,此时需要添加虚箭线,如图2(2)所示。

(3)某两个工序除了有共同的紧后工序外,这两个工序还有其他紧后工序,这是虚箭线运用过程中的重点与难点所在。

本文予以重点分析。

1)两个工序除具有共同的紧后工序以外,其中一个还有其他紧后工序,此时用到一条虚箭线,如图3所示,A、B有共同的紧后工序D,除此之外,A还有其他紧后工序C,此时,运用一条虚箭线即可清晰表明工序间的逻辑关系。

2)两个工序除具有共同的紧后工序以外,还各自都有其他紧后工序,此时用到两条虚箭线,如图4所示,A、C有共同的紧后工序D,除此之外,A还有其他紧后工序B,C还有其他紧后工序E,此时会用到两条虚箭线。

2实例分析例如,已知如表3所示资料,要求绘制网络图(本例选自清华大学出版社,胡运权主编的《运筹学习题集》P104)。

第1步,从表3中找出具有共同紧后工序的工序。

有共同紧后工序的工序包括以下几对:g、m;a、e;b、c;a、l;f、i。

第2步,从找出的工序中再筛选出除了具有共同紧后工序以外,还有其他紧后工序的工序,并将其单独绘制成网络图。

在列出的有共同紧后工序的工序中,a、e工序组合中,a还有其他紧后工序i;b、c工序组合中,c还有其他紧后工序e和m;a、l工序组合中;a有其他紧后工序f,l有其他紧后工序d,分别绘制成网络图,如图5~图7所示。

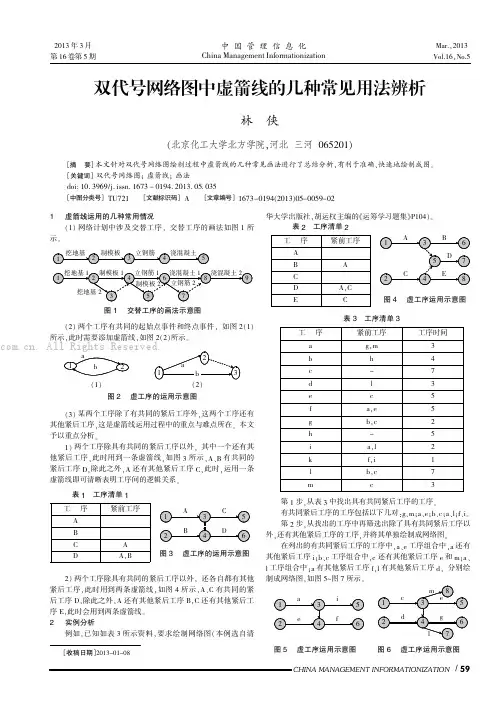

图1交替工序的画法示意图(1)图2虚工序的运用示意图工序紧前工序ABC AD A,B表1工序清单1图3虚工序的运用示意图工序紧前工序AB AE CCD A,C表2工序清单2图4虚工序运用示意图工序紧前工序工序时间a g,m3b h4c-7d l3e c5f a,e5g b,c2h-5i a,l2k f,i1l b,c7m c3表3工序清单3图5虚工序运用示意图图6虚工序运用示意图双代号网络图中虚箭线的几种常见用法辨析林侠(北京化工大学北方学院,河北三河065201)［摘要］本文针对双代号网络图绘制过程中虚箭线的几种常见画法进行了总结分析,有利于准确、快速地绘制成图。

对代号网络图中虚工作的判断方法
晏永玲;董润喜
【期刊名称】《湖南城建高等专科学校学报》
【年(卷),期】2000(009)004
【摘要】论述了虚工作在以代号网络图中的重要性，并从实例推导出一种简单实用的虚工作判断方法。

【总页数】2页(P30-31)
【作者】晏永玲;董润喜
【作者单位】湖南城建高等专科学校土木建筑系,湖南益阳;湖南城建高等专科学校土木建筑系,湖南益阳
【正文语种】中文
【中图分类】TU721.3
【相关文献】
1.双代号网络图中虚工作的判断方法 [J], 张向东
2.双代号网络图中虚工作时间参数计算的探讨 [J], 兰立华
3.双代号流水作业网络图中的虚工作 [J], 赵青;李晓莉
4.双代号网络图中虚工作的简化判断方法 [J], 肖瑞;朱莉
5.双代号网络图中虚箭线的几种常见用法辨析 [J], 林侠
因版权原因，仅展示原文概要，查看原文内容请购买。

项目管理工具--箭线图法什么是箭线图法箭线图法又称矢线图法或双代号网络图法(Activity-On-Arrow，AOA)是计划评审法在质量管理中的具体运用，使质量管理的计划安排具有时间进度内容的一种方法。

它有利于从全局出发、统筹安排、抓住关键线路，集中力量，按时和提前完成计划。

是网络图在质量管理中的应用。

箭线图法用箭线表示活动,活动之间用节点(称作“事件”)连接，只能表示结束——开始关系，每个活动必须用唯一的紧前事件和唯一的紧后事件描述；紧前事件编号要小于紧后事件编号；每一个事件必须有唯一的事件号。

虽比顺序图法较少使用，但在某些应用领域仍是一种可供选择的方法。

箭线图法仅利用“结束——开始”关系以及用虚工作线表示活动间逻辑关系。

箭线图法可手编也可在计算机上实现。

明确箭线图的应用范围(1)交货期管理。

(2)新产品开发日程计划的制定和改善。

(3)试产阶段计划的制定及管理。

(4)量产阶段计划的制定及管理。

(5)较复杂活动的筹办及计划的管理。

双代号网络图的组成(一)节点双代号网络图中节点表示工作之间的联结，它不占用任何时间和资源，只表示指向节点的工作全部完成后，该节点后面的工作才能开始这件事。

因此节点只是一个“瞬间”，被称为事件。

(二)工作任何一项计划，都包含许多待完成的工作。

在双代号网络图中，工作是用箭线表示的。

箭尾表示工作的开始，箭头表示工作的完成。

对于某项工作来说，紧排在其前面的工作，称为该工作的紧前工作，紧接在其后面的工作称为该工作的紧后工作，和它同时进行的工作称为平行工作。

(三)虚工作(逻辑箭线)虚工作是一项虚拟的工作，实际并不存在。

它仅用来表示工作之间的先后顺序，无工作名称，既不消耗时间，也不消耗资源。

用虚箭线表示虚工作，其持续时间为0。

如图所示，为虚工作的两种表达方法。

在用实箭线表示时，需要标注持续时间为0。

（四）网络图的绘制在绘制网络图前，根据第一章所讲述的工作分解结构方法和项目管理的需要，将项目分解为网络计划的基本组成单元—工作(或工序)，并确定各工作的持续时间，确定网络计划中各项工作的先后顺序，工作间的逻辑关系分为工艺关系和组织关系，据此绘制网络计划图。

一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

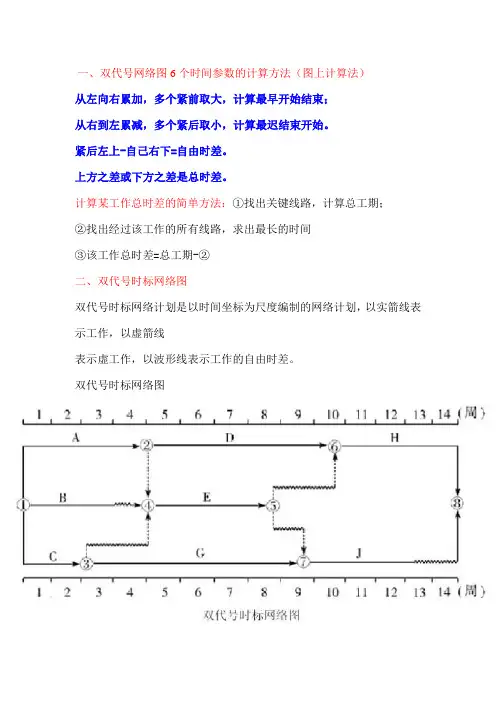

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。
