断面图的画法与标注

B
B－B 正确
B－B 错误
A
A
B A－A
对于机件的肋板，如按纵 向剖切，剖面部分按不剖画。
二、均匀分布的肋板及孔的画法
肋不对称 A－A 孔未剖到
画成对称
画成剖到 B－B
A
AB
B
均匀分布的孔、肋板等未处于剖切平面上时， 可将这些结构旋转到剖切平面上画出。
均匀分布，仅画出一个或几个，其余用点划 线标中心位置。
⑶ 尺寸数字不可被任 何图线所通过，否 则必须将该图线断 开。
中心线断开
3、角度、直径、半径及狭小部位尺寸的标注。
1）角度尺寸 ⑴ 尺寸线应画成圆弧，其圆心是该角的 顶点。尺寸界线沿径向引出。 ⑵ 角度数字一律水平写。
60° 90°
25° 5°
2）直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注
符号“”。
A－A
A
A
A—A
§8.3 断面图 移出断面图；重合断面图
一、断面图的概念
假想用剖切面将物体的某处切断，只画出 剖切面与物体接触部分（剖面区域）的图形。
二、断面图的种类 ⒈ 移出断面图
⑴移出断面图的画法
画在视图之外，轮廓线用粗实线绘制。 配置在剖切线的延长线上或其他适当的 位置。
⑵ 移出断面图的标注方法
13. 补画剖视图中缺少的实线（俯视图正确）。
再见！
1、基本方法 形体分析法
将组合体分解为若干个基本体和简单体， 在形体分析的基础上标注三类尺寸。定形 尺寸、定位尺寸、总体尺寸。
总体尺寸 零件长、宽、高三个方向的最大尺寸。
总体尺寸、定位尺寸、定形尺寸可能重合， 这时需作调整，以免出现多余尺寸。
2、标注示例：
100 75

分为移出断面和重合断面。 1. 移出断面图
Ⅲ
Ⅰ
Ⅱ
剖切位置、投影方向、视图名称（符合条件可省略）
1. 移出断面图
断面图（知识点18）
多个平面剖切时，中间应断开。
1. 移出断面图
断面图（知识点18）
断面图分离或通过回转体轴线时，按剖视图绘制
2. 重合断面图
断面图（知识点18）
画在机件视图之内的断面图称为重合断面。轮廓线用细实线绘 制。用局部的重合断面表达肋板厚度和端部形状时，习惯上不画断裂 线，剖切位置明显，无需标注名称。
断面图（知识点18）
一、断面图的生成
表达机件断面形状的图形称为断面图。假想地用剖切平面 将机件剖开后画出的图形。断面图与剖视图相比，其表达简洁、 清晰且更加突出重点，常用于表达机件上的肋板、轮辐、键槽、 小孔、型材等的断面结构。
断面图
剖视图
断面图（知识点18） 二、断面
小结： 1.断面图的画法： 画法：只画断面 2.剖视图的分类： 移出断面图、重合断面图
3.移出断面图按视图绘制条件： 断面图分离或剖切平面通过回转体轴线

中断断面图
适用范围:适用于构件长度较长且只有单一截面 的断面图的绘制.
如图:
此断面图直接作于投影图中可不作任何标注.
结束语
谢谢大家聆听！！！12CA Nhomakorabea断面图的画法
断
几断基 种面本 常图概
面 图
见与念
的剖
断面
面图
图的
区
别
重合断面图
适用范围:适用于形体表面整体有凸起或凹陷的 断面图的绘制.
如图:
重合断面图
即将形体剖开后得 到的断面旋转90,使 得断面图和投影图 重叠放在一起.
注意:重合断面图可不作任何标注,但图中断面轮廓线一定要 比其它线条粗(土建图)且在断面轮廓线之内沿轮廓线边缘要 画45斜线(细线) 在道路,桥梁图中断面轮廓线要用细线.

2.1 移出断面图 ⑴ 画法
画在视图之外，轮廓线用粗实线绘制。配 置在剖切线的延长线上或按投影关系等其 他适当的位置。
画移出断面注意事项： 剖切平面通过回转面形成的孔或凹坑的轴线时，应按剖视画。
断面图的种类
画移出断面注意事项：
当剖切平面通过非圆孔，会导致完全分离的 两个断面时，这些结构也应按剖视画。
断面图的种类
2.2 重合断面图பைடு நூலகம்⑴ 画法
画在视图之内，轮廓线用细实线绘制。当视图中的轮廓线与断面图的图线重 合时，视图中的轮廓线仍应连续画出，不可间断。
⑵ 标注方法
① 对称的重合断面图，可不标注。 ② 配置在剖切线上的不对称的重合断面图，可不注名称（字母）。
02
局部放大图与简化画法
◎局部放大图
◎简化画法
③长件断开的画法
简化画法
轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开缩短画出。
实长 拉杆轴套断开画法
标注尺寸时，仍注实长。
实长 阶梯轴断开画法
简化画法
④对称图形的画法 在不致引起误解时，可只画一半或四分之一。 并在对称中心线的两端画出两条与其垂直的平行细实线。
简化画法
⑤机件上小平面的画法 当回转体机件上的平面在图形中不能充分表达时，可用相交的两条细实线表示。
2 简化画法示例
B
B－B
B－B
① 肋板画法
对于机件的肋板，如按纵向 剖切，肋板不画剖面符号，
A
而用粗实线将它与其邻接部
分分开。
A
正确
错误
B A－A
简化画法
②均匀分布的肋板及孔的画法
肋不对称画成对称
A－A
孔未剖到画成剖到

1.所表达的对象不同:断面图只画出形体被剖切后截断 面的投影，即“面”的投影;而剖面图画的是剩余物 体的投影,即“体”的投影.
2.标注上: 断面图用示向数字表示投影方向；剖面图 用投射方向线表示投影方向。
四.断面图的种类（位置）
１.移出断面图：将断面图画在投影图轮廓线外的断 面称为移出断面图。
2.中断断面图：将长杆状物体的投影图中间断开，并 把断面图画在断开间隔处，这样的断面图叫中断 断面图。重合断面不需标注。
断面图

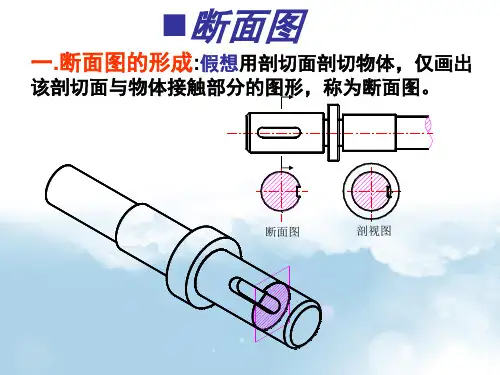

一.断面图的形成:假想用剖切面剖切物体，仅画出
该剖切面与物体接触部分的图形，称为断面图。
断面图
剖视图
P V
剖面图
断面图
二、断面图画法与标注
11
11
1–1
W1
P W
注意断面的投影方向
1–1

钢筋混凝土悬挑楼梯板的断面图
断面图画法与标注内容：
1.剖切位置:用粗实线6—10mm表示 2.投影方向:用示向数字表示,数字编号所在一侧为断面
3.重合断面图：断面图画在视图之内。重合断面不需 标注，断面轮廓线用细实线（房屋建筑用粗实线）。
房屋立面图中墙面装饰的重合断面图 结构梁板的断面图画在结构布置图上
练习：P60—6 请根据移出断面图绘制重合断面图和中断断面图。
的投影方向 3.断面图名称:用数字编号表示（图名下画一粗实线） 4.断面图仅画出“断面”形状
5.在切到断面上画剖面符号：材料图例或45º剖面线
部分常用的材料图例
断面图与剖面图示例：柱
断面图与剖面图示例：梁
练习：P61—8画出梁的1-1、2-2断面图（材料：混凝土？）
三.断面图与剖面图对比
• 断面图与剖面图的区别

吊钩 2、预习：§3-4 其他表示法
②当剖切平面通过非圆孔会导致出现完全别离的断面时，那么这些结构应按剖视图要求绘制。 根据断面图在绘制时所配置位置的不同，断面图分为移出断面和重合断面两类。 局部剖视图——用剖切面局部地剖开机件所得的剖视图。
面图的作用与优点： 断 画箭头：断面假设对称，箭头可以省；
移出断面图
重合断面图
重合断面图
移出断面图
26
课堂练习:
2、在视图下方的各断面图中选出正确的断面图。
（a）
（b）
（c）
（d）
〔b 〕
（a）
（b）
（c）
（d）
〔a 〕
（a）
（b）
（c）
（d）
〔b 〕 27
四、移出断面图的标注方法
A－A
A
B-B
B
A
当在断断面面图图画上在方剖切用线大的写延字长母线注上 时明（移可出省断略面字图母）名，称对“称X的-X图”形
1〕凡标注要求〔剖切符号、箭头、断面图名称〕中，有哪一条假设能在图上不标自明者，那么可省略； 外部轮廓有必要表达吗？ 局部剖视图——用剖切面局部地剖开机件所得的剖视图。
断面图主要用来表达机件某处横断面的形状，对视 作用： 当断面图未放置在剖切位置的延长线上时，应标注剖切符号和表示断面图名称的字母。
图起补充说明作用，有时还可减少视图。
按剖视绘制
按断面绘制
正确
剖切平面通过非
回转面的圆弧孔
错误
21
③由两个或多个相交的剖切平面剖切获得的移出断面，中间一般用波 浪线断开绘制。
由多个剖切平面剖切得到的移出 断面图，中间必须用波浪线隔开
移出断面图对称时，可将断面图画在视图的中

而用粗实线将它与其邻接部分
分开。
B A－A
7.4 规定画法和简化画法
一、肋板的画法
B
B－B 正确
B－B 错误
A
A
B A－A
圆柱轮廓线
二、均匀分布的肋板及孔的画法
肋不对称, 画成对称
A－A
孔未剖到,画 成剖到
B－B
A
AB
B
孔的省略 画法
若干直径相同且成规律分布的孔，可以仅画出一个或几 个，其余只需用点画线表示其中心位置。
⑵ ⑴
基准
基准
基准
基准
基准
基准
2. 定形尺寸 —— 确定基本体的大小和形状的尺寸，必须 标注长、宽、高三个方向大小的尺寸
24
ø ø
3. 定位尺寸 —— 确定各基本体之间相对位置的尺寸
⑴ 基准
基准
⑵
基准
基准
基准 基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸
25
4. 总体尺寸 —— 总长、总高、总宽 总体尺寸有时可能就是某形体的定形或定位尺寸，这时不
画在视图之内，轮廓线用细实线绘制。
当视图中的轮廓线与断面 图的图线重合时，视图中的轮 廓线仍应连续画出。
⑵ 标注方法
① 配置在剖切线上的不对称的重合断面图， 可省略字母。
② 对称的重合断面图，可不标注。
7.4 规定画法和简化画法
一、肋板的画法
B
规则：
对于机件的肋板，如按纵
A
A 向剖切，肋板不画剖面符号，
再注出。当标注总体尺寸后出现多余尺寸时，需作调整，避免 出现封闭尺寸链。
调整
有多余尺寸
26
例：标注轴承座的尺寸
Z基准

1）断面图的概念 用一个剖切平面将形体剖开之后，形体上的截口，即截交线所 围成的平面图形，称为断面。 剖面图与断面图的区别在于： • 断面图只画出形体被剖开后断面的投影，而剖面图要画出形体 被剖开后整个余下部分的投影。 • 剖面图是被剖开形体的投影，是体的投影，而断面图只是一个 截口的投影，是面的投影。被剖开的形体必有一个截口，所以 剖面图必然包含断面图在内，而断面图虽属于剖面图的一部分， 但一般单独画出。 • 剖切符号的标注不同。断面图的剖切符号只画出剖切位置线， 不画出投射方向线，且只用编号的注写位置来表示投射方向。 编号写在剖切位置线下侧，表示向下投射。注写在左侧，表示 向左投射。 • 剖面图中的剖切平面可转折，断面图中的剖切平面则不可转折。
2) 断面图的画法
(1) 移出断面图
2) 断面图的画法
(2) 重合断面图
2) 断面图的画法
(3) 中断断面图
剖面图和断面图
一、剖面图的画法
如下图所示假想用一个剖切平面P，在物体的适当位置将其剖开， 把位于观察者和剖切平面之间的部分移去，而将剩余部分向P面 所平行的投影面进行投影，所得的图就称为剖面图。
V
z
W
V
z
W
V
z
W
x
1 1
0
y x
1 1
0
y x
1
1-1剖面 1
0yHy NhomakorabeaH
y
H
y
二、 断面图

添加必要的注释和说明，如管道材料、接口形式、防腐措施 等。注释应简洁明了，有助于读者理解断面图所表达的信息 。
04
管道工程中常见断面图类型及特点
横断面图
定义
01
垂直于管道轴线的断面图，反映管道及其周围地形的横截面形
状和尺寸。
特点
02
直观展示管道在横向上的位置、走向、埋深以及与周围地物的
关系。
应用
断面图是假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的 图形。
作用
断面图主要用于表达物体内部的结构形状，它是假想用剖切平面将物体切断， 仅画出切断面（截面）的形状，而剖视图除了画出截面形状外，还应画出沿投 射方向所能看到的部分。
分类方法
移出断面图
画在视图外面的断面图称为移出断面图。移出断面图的轮廓线用粗实线画出，并尽量画在剖切符号或剖切面迹 线的延长线上，必要时也可将移出断面图画在图纸的其他适当位置。
特点
能够展示管道在水平面上的走向、分支、管径变化以及与周围建 （构）筑物的关系。
应用
用于管道规划、设计和施工过程中的平面布置和定位。
斜断面图
定义
沿与管道轴线成一定角度的方向截取的断面图，反映管道在斜向 上的形态和尺寸。
特点
能够同时展示管道在横向和纵向上的变化，具有更强的立体感。
应用
用于复杂地形条件下的管道设计和施工，以及需要更详细表达管道 形态的场景。
油气输送管道设计中的应用
线路纵断面图
展示油气输送管道沿线的地形起伏、管道走向、管径变化 等信息。
穿越断面图
用于表示油气输送管道穿越河流、峡谷等复杂地形时的详 细结构，包括穿越方式、埋深、防护措施等。
站场断面图

断面图的画法与标注
画
特殊 规定
销孔
圆孔 圆锥坑
回转面形成的结构，断面图应按
照剖视绘制。
精品 14
断面图的画法与标注
画
改一改
任务四 打开绘图包指出图形中的错误， 并予以改正。
精品 15
二、移出断面图的画法与标注
标பைடு நூலகம்
连一连 任 务 五 打开绘图包，找出指定位置的断 面图并连一连。
精品 16
二、移出断面图的画法与标注
数控技术专业课程改革成果教材《机械识图》
断面图的画法与标注
断面图的画法与标注
导
看一看
仔细观察轴的功用及结构
减速器的三维 模拟爆炸视频
精品 2
断面图的画法与标注
导
说一说
实物轴零件测绘草图的视图表达
议一议
1、各组的表达方案都合理吗？ 各有什么优劣？
2、有没有更为简便的表达方式？
精品 3
一、断面图的概念
画
做一做
任务三
打开绘图包在指定位置作出断面 图，键槽深度为6mm，孔为销孔
精品 10
二、移出断面图的画法与标注
画
评一评
精品 11
二、移出断面图的画法与标注
画
销孔
圆孔 圆锥坑
结构特点：由回转面形成的
精品 12
二、移出断面图的画法与标注
画 仔细观察与之前绘制的
圆孔
断面图有什么区别？
圆锥坑
精品 13
标
评一评
口诀
注字母：图在延长线，字母不出现 图在其他处，字母必须注
画箭头：断面若对称，箭头可以省 断面不对称，箭头来指明
精品 20
断面图的画法与标注

支架表达方案选择
❖ 方案一
动画演示1 动画演示2
动画演示3 动画演示4
❖ 方案二
❖ 方案三
方案一
方案二· 方案三
错 误
A—A
正确
但假设按横向(剖切平面垂直于肋、轮幅及薄壁厚度方向)剖切时 ，这些结构应按规定画出剖面符号。
A—A
〔2〕当物体回转体上均匀分布的肋、轮幅和孔等结构不处于剖切 平面上时，可将这些结构旋转到剖切平面上按对称形式画出。
正确
错误
〔3〕当物体具有假设干相同结构(孔、齿、槽等) ，并按一定 规律分布时，只需画出几个完整的结构，其余用细实线连接,或用对 称中心线表示孔的中心位置。
画在视图之内的断面图称为重合断面图。 重合断面图的轮廓线用细实线绘制。当视图
中轮廓线与重合断面图的图形重ห้องสมุดไป่ตู้时，视图中的 轮廓线仍应连续画出，不可间断。
图形对称的重合断面图
为了得到断面的真实形状，剖切平面一般应垂 直于物体上被剖切局部的轮廓线。
3 断面图的标注
移出断面图的标注
〔1〕配置在剖切符号延长线上的不对称移出断面图，可省略字母 。
当同一物体有几个被放大部位时，必须用罗马数字依次标明，并在上 方标注出相应的大写罗马数字和采用的比例。假设只有一处被放大时，在 局部放大图上方只需注明所采用的比例。
规定画法和简化画法
〔1〕对于物体上的肋、轮幅及薄壁等，如按纵向〔剖切平面 平行于它们的厚度方向〕剖切时，这些结构都不画剖面符号，而且 用粗实线将它与其相邻局部分开。
(13) 在不致引起误解时，零件图中的小圆角、锐边的小倒圆 或45°小倒角允许省略不画，但必须注明尺寸或在技术要求中加以说明
。
§13-5 表达方法综合应用

的种类
（1）移出断面
将形体某一部分剖切后所形成的断面移画于 原投影图旁边的断面图称为移出断面。 断面图的轮廓线应用粗实线，轮廓线内也画 相应的图例符号。
图 梁移出断面图的画法
3.2 断面图
2.断面图的种类
（2）重合断面图
将断面图直接画于投影图中，使断面图与投影图重合在一起称为重合断面图。 重合断面图通常在整个构件的形状基本相同时采用，断面图的比例必须和原投影图的比例一致。 其轮廓线可能闭合，也可能不闭合。 在施工图中的重合断面图，通常把原投影的轮廓线画成中粗实线或细实线，而断面图画成粗实 线。
重合断面图的画法
3.2 断面图
2.断面图的种类
（3）中断断面图
对于单一的长杆件，也可以在杆件投影图的某一处用折断线断开，然后将断面图画于其中，不 画剖切符号。 中断断面图的轮廓线也为粗实线，图名沿用原图名。
中断断面的画法
项目三：剖面图和断面图
任务一 剖面图的形成和绘制方法 任务二 断面图的形成和绘制方法
3.2 断面图
1.断面图的形成
对于某些建筑构件，如构件形状呈杆件形， 要表达其侧面形状以及内部构造时，可以用剖 切平面剖切后，只画出形体与剖切平面剖切到 的部分，其他部分不予表示，即用假想剖切平 面将形体剖切后，仅画剖切平面与形体接触部 分的正投影，称为断面图，简称断面。

7. 图样画法
教学目标:
1. 掌握各种视图，剖视，断面图的定义，画法 标注及适用范围；
2. 掌握常用简化画法； 3. 具有应用图样画法综合表达机件的能力； 4. 了解三角投影法。
首页
7. 图样画法
7.1 视图
7.2 剖视图 7.3 断面图 7.4 其他表达方法 7.5 第三角投影法简介
a)俯、左视图多余 b) 虚线过多、层次不清
（2）移出断面图的标注方法
A
A A-A
B
B B-B
① 配置在剖切符号的延长线上的不对称移出断面, 可省略名称 （字母）, 若对称可不标注。
② 配置不在剖切符号的延长线上的对称移出断面, 可省略箭头。 ③ 其余情况必须全部标注。
移出断面图的种类及画法
b) a)
d)
e)
c)
f)
2.重合断面
断面图配置在剖切平面迹线处, 并与原视图重合称重合断面
3、局部视图可按基本视图的配置 形式配置，也可按向视图的配 置形式配置。
局部视图
三、斜视图
问题: 对于机件上的倾斜部分由于不平行基本投影面， 那么该部分在基本投影面的投影不反映实形。
解决办法:
（1）增加一个与倾斜表 面平行的辅助投影面。
（2）将倾斜部分向辅助 投影面投射。
斜视图是机件向不平行于基 本投影面的平面投影所得的 视图
肋板 的移出断面图与重合断面图的不同画法
7.4 其他表示方法
一、局部放大图
将机件的部分结构, 用大于原图形所采用的比例画出的图形
称为局部放大图。它用于机件上较小结构的表达和尺寸标注
。可以画成视图、剖视、断面等形式, 与被放大部位的表达
形式无关。图形所用的放大比例应根据结构需要而定, 与原

重合断面图轮廓线与视图轮廓线重 合时，应将视图的轮廓线连续画出
23
2）标注
不对称的重合断面图要标注剖 切位置符号和投射方向的箭头
对称的重合 断面不标注
不对称的重合断面图
对称的重合断面图
24
思考一下？
对比移出断面图和重合断面图我们可以发现：
位置
轮廓线
移出断面图 视图之外
粗实线
重合断面图 视图之内
细实线
A-A
按剖视绘制
按断面绘制
正确
剖切平面通过非 回转面的圆弧孔
错误
21
③由两个或多个相交的剖切平面剖切获得的移出断面，中间 一般用波浪线断开绘制。
由多个剖切平面剖切得到的移出 断面图，中间必须用波浪线隔开
移出断面图对称时，可将断面图画在
视图的中断处
22
2、重合断面图
1）画法
用细实线画重合 断面图的轮廓线
25
课堂练习:
1、判断下面断面图的类型？
移出断面图 重合断面图
重合断面图
移出断面图
26
课堂练习:
2、在视图下方的各断面图中选出正确的断面图。
（a）
（b）
（c）
（d）
（b ）
（a）
（b）
（c）
（d）
（a）
（a）
（b）
（c）
（d）
（b）
27
机械制图 断面图( 35张)P PT完美 版
四、移出断面图的标注方法
优点：图画起法补简充单说、明表作达用明确，，有选时用还灵可活减，少应视用图广。泛。
16
二、断面图的分类
根据断面图在绘制时所配置位置的不同，断面图分为 移出断面和重合断面两类。

(3) 斜视图中的局部视图也可画成局部放大图。
3. 局部放大图的标注 (1) 画局部放大图时，应用细实线圈出被放大部分 的部位，如图8–29所示。 (2) 当机件上有几个被放大部位时，必须用罗马数 字和指引线依次标明被放大的部位；并在局部放大图上 方正中位置注出相应的罗马数字和采用的比例（罗马数 字和比例之间的横线用细实线画出，前者写在横线之上， 后者写在横线之下），如图8–29中的Ⅰ、Ⅱ处所示。 (3) 当机件上仅有一个需要放大的部位时，不必编 号，只需在被放大部位画圈，并在局部放大图的上方正 中位置注明所采用的比例。
8. 长机件的简化画法 当机件（如轴、杆、型材、连杆等）较长，而沿 长度方向形状一致或按一定规律变化时，可断开后缩 短画出，但要按实际长度标注尺寸，如图8–41所示。 断裂处的边界线可用波浪线或双点划线绘制。
总长 (a)
孔距 总孔距
(b)
图8–41 较长机件的画法
8.8 表达方法的综合举例
下面以图8–42所示的滑块盖为例，加以分析。图 8–43列出了滑块盖的四种表达方案。
图8–29 局部放大图
2. 局部放大图的画法 (1) 局部放大图可以画成视图、剖视图或断面图， 它与被放大部分在原图中的表达方法无关，如图8–29所 示。
(2) 局部放大图应尽量配置在被放大部位的附近； 局部放大图的投影方向应与被放大部分的投影方向一致； 与整体联系的部分用波浪线画出；画成剖视和断面时， 其剖面符号的方向和距离应与原图中相应的剖面符号相 同，如图8–29所示。
(2) 当剖切平面通过由回转面形成的孔或凹坑的轴
线时，断面图形应画成封闭的图形，如图8–26中A－A、 B－B所示。
(3) 当剖切平面通过非圆孔，将导致断面图出现完 全分离的两个断面时，则这些结构应按剖视图绘制，如 图8–26（c）和图8–28所示的画法。

《工程制图》
当物体的内部形状较复杂时，就会在图中出现较多的虚 线，虚线与实线交错、重叠的现象，从而影响了图形的清 晰，同时也不便于标注尺寸和表达物体内部材料。为此， 为解决这一问题，工程上常采用剖切的方法。在制图时， 对于物体的内部结构形状，常采用剖面图来表达。
断面图的画法
(1)确定剖切平面的位置
所取的剖切平面应是投影面平行面
剖切平面应尽量通过形体的孔、槽等结构的轴线或对称面
(2)画剖面剖切符号并进行标注
在投影图上的相应位置画上剖切符号并进行编号
(3)画断面、剖开后剩余部分的轮廓线
对照右图c中的1-1剖面图和图b中的V面投影图，可看出它 们既有共同点，又有不同点。 共同点：外形轮廓线相同； 不同点：投影图内部的实线在剖面图中消失，而虚线在剖 面图中则变成实线。这就是依据投影图，作相应剖面图的 方法。
2
1 1-1 2:1
2
......
. .
....
.... .. .... ..
2-2 2:1
断面图的种类
(2)中断断面图
将断面图画在杆件投影图的某一处中断处（不标注）
断面图的种类
(3)重合断面图（断面图画在视图内）
结构梁板的断面图画在结构布置图上
断面图的种类
(3)重合断面图（断面图画在视图内）
(4)填绘建筑材料图例
(5)标注剖面图名称
断面图的标注
(1)断面图剖切符号
①断面图剖切位置线 粗实线，长4-6mm，在剖切面的起、 止和转折位置处表示剖切位置 ②投射方向线 断面图：无投射方向线 ③编号 阿拉伯数字，从左至右、从上至下连续编排。 断面图：注写在剖切位置线的表示该断面投射方向那一侧
断面图标注举例

当断面图形对称时，也可画在视图的中断处(图c)
由两个或多个相 剖切平面剖切得出的移出断面，中间一般应断开(图d)
当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构按剖视绘制(图e)。
当剖切平面通过非圆孔，会导致出现完全分离的两个断面时，则这些结构应按剖视绘制(图f)
重
合
断
面
重合断面的轮廓线用细实线绘制，当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断(图g、h)
断面图画法(GB/T17452—1998）
断面图画法(摘自GB/T17452—1998、GB/T44581.1—1984)
分类
说
移出断面的轮廓线用粗实线绘制，应尽量配置在剖切符d或剖切平面迹线的延长线上(图a)
必要时可将移出断面配置在其他适当位置。在不引起误解时，允许将图形旋转(图b)
