断面图的画法及其它.

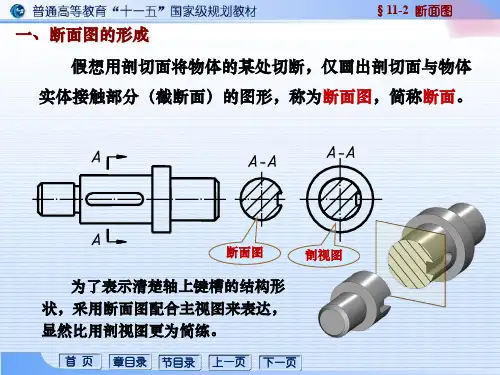

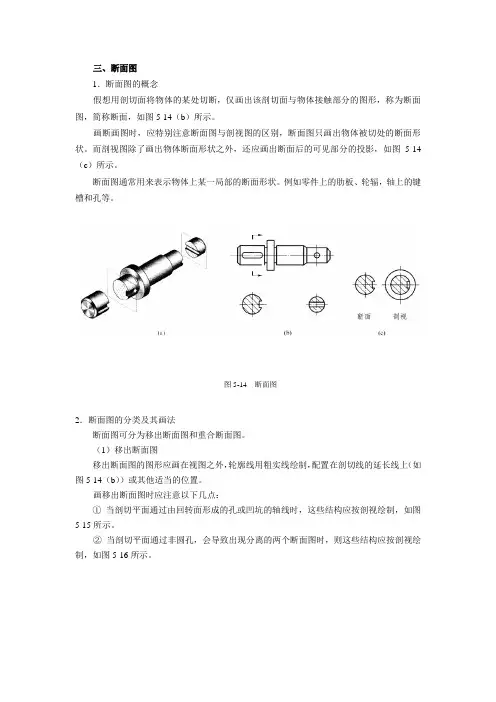

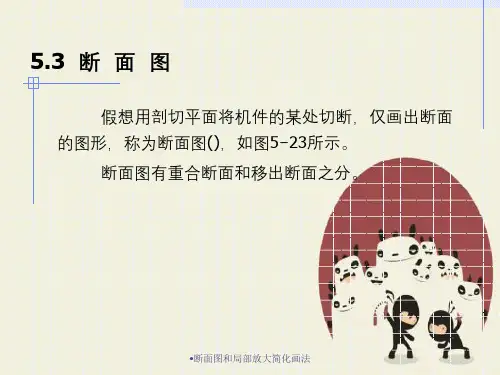

三、断面图1．断面图的概念假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，称为断面图，简称断面，如图5-14（b ）所示。

画断画图时，应特别注意断面图与剖视图的区别，断面图只画出物体被切处的断面形状。

而剖视图除了画出物体断面形状之外，还应画出断面后的可见部分的投影，如图5-14（c ）所示。

断面图通常用来表示物体上某一局部的断面形状。

例如零件上的肋板、轮辐，轴上的键槽和孔等。

2．断面图的分类及其画法断面图可分为移出断面图和重合断面图。

（1）移出断面图移出断面图的图形应画在视图之外，轮廓线用粗实线绘制，配置在剖切线的延长线上（如图5-14（b ））或其他适当的位置。

画移出断面图时应注意以下几点：① 当剖切平面通过由回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制，如图5-15所示。

② 当剖切平面通过非圆孔，会导致出现分离的两个断面图时，则这些结构应按剖视绘制，如图5-16所示。

图5-15 移出断面 （一）③ 由两个或多个相交的削切平面剖切得出的移出断面图，中间一般应断开绘制，如图5-17所示。

（2）重合断面图重合断面图的图形应画在视图之内，断而轮廓线用细实线绘出。

当视图中轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断，如图5-18所示。

图5-18 重合断面（一）图5-19 重合断面（二）3．断面图的标注（1）移出断面图的标注一般应在断面图的上方标注移出断面图的名称“×-×”（×为大写拉丁字母）。

在相应的视图上用剖切符号表示剖切位置和投射方向（用箭头表示），并标注相同的字母，如图5-16所示。

移出断面图的标注及其可以省略标注的一些场合见表5-3。

（2）重合断面图的标注重合断面图不需要标注，如图5-18、5-19所示。

01 Chapter视图分类视图基本概念及分类画法假想用剖切面剖开物体，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

画法标注、剖切符号、材料符号。

断面图假想将物体某一部分切开，将断面的轮廓线投影到投影面上所得的图形。

画法移出断面图、重合断面图。

02 Chapter定义和作用剖面图的构成剖面线的方向030201剖面图基本知识全剖面图1. 画法2. 实例剖面图分类及画法1. 画法在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。

半剖面图用两个或两个以上的平行剖切平面剖开物体所得的剖面图，一般用于表达对称物体的内部结构。

2. 实例如机械轴、杆、套等零件的内部形状等。

局部剖面图在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。

1. 画法2. 实例0102剖面图应用实例03 Chapter断面图基本知识断面图定义断面图目的断面图分类断面图分类及画法纵断面图画法横断面图画法断面图应用实例机械零件建筑结构生物组织04 Chapter剖面图与断面图在工程中的应用显示物体或构件内部孔、槽等细节显示物体或构件的变形和振动情况显示物体或构件的内部结构显示不同部分之间的连接方式辅助分析力学性能和结构稳定性剖面图与断面图在机械制造中的应用建筑物的设计特点和风格建筑物的采光和通风情况建筑物的设备和设施分布建筑物的材料和构造方式剖面图与断面图在建筑设计中的应用剖面图与断面图在水利工程中的应用010*******05 Chapter可以用于表达不同部分之间的相对位置关系剖面图缺点剖面图只能表达物体的一部分，不能全面展示物体绘图技巧断面图优点可以清晰地表达物体的截面形状和尺寸对于一些难以用平面图形表达的部分，断面图提供了很好的解决方案可以用于表达不同部分之间的相对位置关系断面图缺点断面图只能表达物体的一部分，不能全面展示物体剖面图与断面图的未来发展趋势与展望01020304THANKS。
