工程图学XXXX第讲断面图规定画法尺寸标注课件 (一)本次课程主要介绍了工程图学中断面图的规定画法和尺寸标注。
在工程图学中，断面图是一种具有重要意义的图形展示方式，常用于展示建筑结构、机械设备和工程制图等领域。
本次课程中，老师为我们详细介绍了断面图的规定画法和尺寸标注的注意事项。
1. 断面图的规定画法在进行断面图的绘制时，要注意细节，尽可能准确地表达图形中的各项要素，从而保证所绘图形能够为工程建设提供重要的技术基础。
具体来讲，断面图的规定画法包括以下几个部分：（1）构图构图是绘制断面图的第一步，包括确定所绘图形的位置和大小、确定视角、确定图纸比例等。
在进行构图时，还要注意使用适当的线型和线宽，以便于表达细节。
（2）绘制轮廓线绘制轮廓线是断面图绘制的重要步骤，要求绘制出图形的轮廓线，表达出图形的主要外形和尺寸。
在进行轮廓线的绘制时，要注意线宽、线型和自由线的使用等。
（3）添加细节在绘制好图形的轮廓线后，还需要添加图形的细节，如管道、构件、接口、链接处等等。
在进行图形的细节绘制时，还要根据实际情况进行细节的调整。
2. 尺寸标注在进行断面图绘制时，尺寸标注也是不可忽视的部分。
尺寸标注的目的是方便工程技术人员、制造技术人员、安装人员等理解图形的尺寸和几何结构。
具体来讲，尺寸标注的注意事项包括以下几点：（1）标注方式标注方式包括直接标注、引线标注和基线标注等，不同的标注方式可以根据实际情况进行选择。
在进行标注时，还要注意标注的位置和方向，以便于工程技术人员清楚地理解图形的尺寸和几何结构。
（2）标注尺寸标注尺寸是非常重要的，要确保尺寸的准确性和清晰度。
在进行标注时，可以按照规定的方法进行尺寸的计算和圆角标注等。
（3）标注符号标注符号需要使用正规的符号，以保证工程技术人员的理解和交流的准确性。
在使用标注符号时，还要注意对于相同的尺寸或相同的符号使用相同的标注方式，以便于理解。
综上所述，本次课程介绍了工程图学中断面图的规定画法和尺寸标注的注意事项。

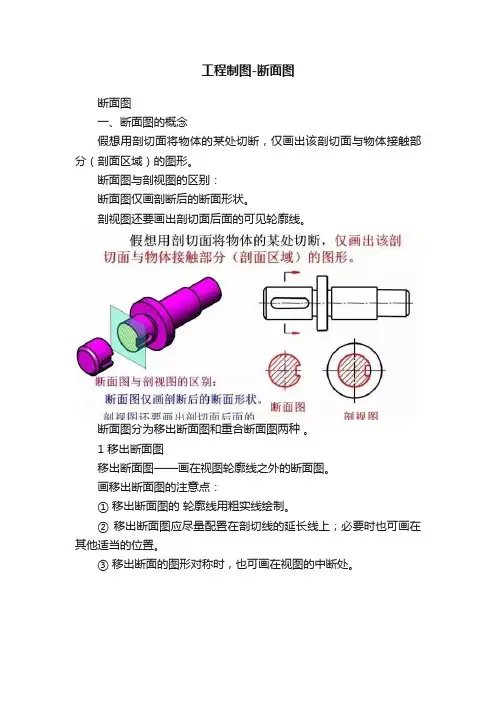

工程制图-断面图断面图一、断面图的概念假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分（剖面区域）的图形。

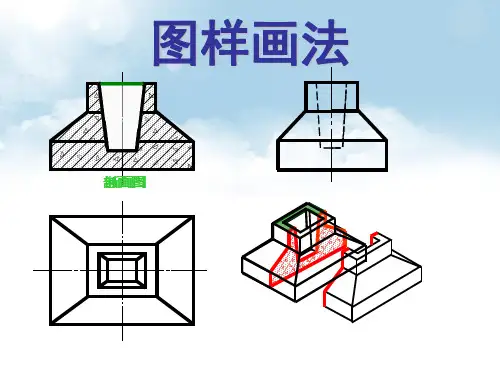

断面图与剖视图的区别：断面图仅画剖断后的断面形状。
剖视图还要画出剖切面后面的可见轮廓线。
断面图分为移出断面图和重合断面图两种。

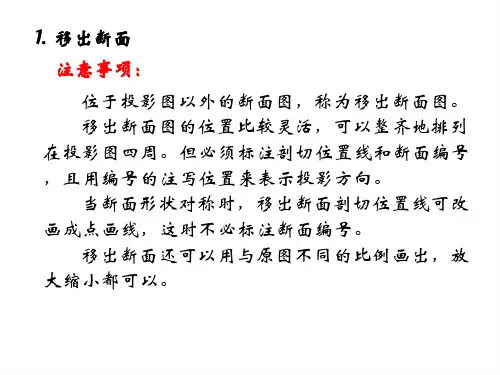

1 移出断面图移出断面图——画在视图轮廓线之外的断面图。
画移出断面图的注意点：① 移出断面图的轮廓线用粗实线绘制。
② 移出断面图应尽量配置在剖切线的延长线上；必要时也可画在其他适当的位置。
③ 移出断面的图形对称时，也可画在视图的中断处。
④ 在不引起误解时，允许将图形旋转。
（如下图中B-B断面图、D-D断面图）⑤ 用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开。
⑥ 当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构按剖视图要求绘制。
⑦当剖切平面通过非圆孔，会导致出现完全分离的剖面区域时，则这些结构应按剖视图要求绘制。
移出断面图的标注：断面图的标注内容和剖视图一样，要标注剖切位置、投射方向、断面图的名称及对应关系。
断面图的标注可省略，省略内容有其自身的特点，具体如下：① 断面图不对称，当断面图布置在剖切符号延长线上，可省略字母。
② 断面图不对称，当断面图未布置在剖切符号延长线上，标注不能省略。
③断面图对称，当断面图布置在剖切符号延长线上时，可省略标注。
④断面图对称，当断面图未布置在剖切符号延长线上，可省略箭头。
⑤当断面图按投影关系配置时，不管断面图对称与否，均可省略箭头。
2 重合断面图断面图画在视图轮廓线之内的，称为重合断面图。
画重合断面图的注意点：① 重合断面图的轮廓线用细实线绘制。
② 当视图中的轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。
重合断面图的标注：①对称的重合断面图不必标注。
②不对称的重合断面图应配置在剖切符号位置上，并用箭头表示投影方向。

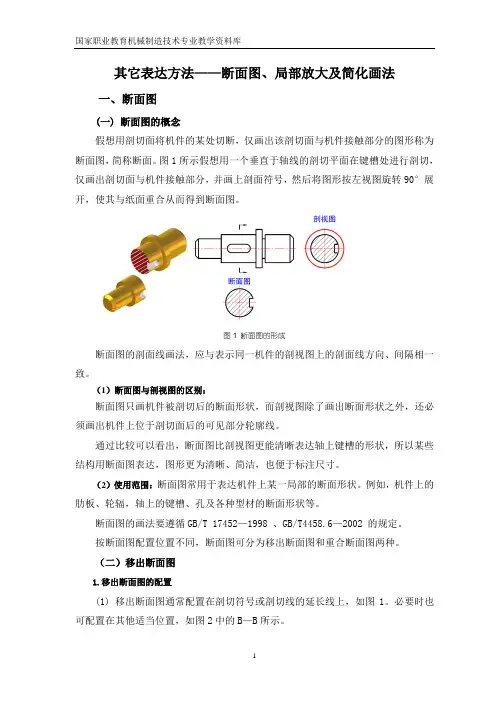

其它表达方法——断面图、局部放大及简化画法一、断面图(一) 断面图的概念假想用剖切面将机件的某处切断，仅画出该剖切面与机件接触部分的图形称为断面图，简称断面。
图1所示假想用一个垂直于轴线的剖切平面在键槽处进行剖切，仅画出剖切面与机件接触部分，并画上剖面符号，然后将图形按左视图旋转90°展开，使其与纸面重合从而得到断面图。
图1 断面图的形成断面图的剖面线画法，应与表示同一机件的剖视图上的剖面线方向、间隔相一致。

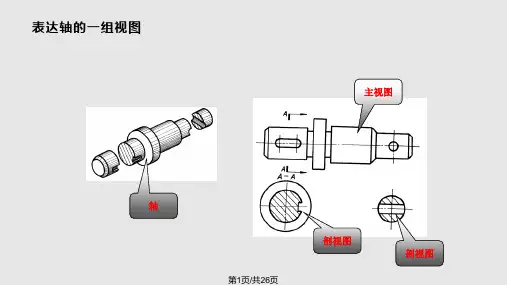

（1）断面图与剖视图的区别：断面图只画机件被剖切后的断面形状，而剖视图除了画出断面形状之外，还必须画出机件上位于剖切面后的可见部分轮廓线。
通过比较可以看出，断面图比剖视图更能清晰表达轴上键槽的形状，所以某些结构用断面图表达，图形更为清晰、简洁，也便于标注尺寸。
（2）使用范围：断面图常用于表达机件上某一局部的断面形状。
例如，机件上的肋板、轮辐，轴上的键槽、孔及各种型材的断面形状等。
断面图的画法要遵循GB/T 17452—1998 、GB/T4458.6—2002 的规定。
按断面图配置位置不同，断面图可分为移出断面图和重合断面图两种。
（二）移出断面图1.移出断面图的配置(1) 移出断面图通常配置在剖切符号或剖切线的延长线上，如图1。
必要时也可配置在其他适当位置，如图2中的B—B所示。
(2)当断面图形对称时，移出断面图可配置在视图的中断处，如图图3所示。
(3)在不致引起误解情况下，允许将图形旋转，如图图4中的A—A。
2.移出断面图的画法图2 移出断面图（一）(1)移出断面图的轮廓线用粗实线绘制。
当剖切面通过由回转面形成的孔或凹坑的轴线时，这些结构应按剖视图绘制，如图2 所示。
(2)当剖切面通过非圆孔，会导致两个断面完全分离时，这些结构也应按剖视图绘制，如图4、5所示。
(3)剖切平面应与被剖切部分的主要轮廓线垂直。
由两个或多个相交的剖切平面剖切所得到的移出断面图，中间应隔开，如图6所示。
图3 移出断面图（二）图4 移出断面图（三）图5移出断面图（四）图6移出断面图（五）3.移出断面图的标注画出移出断面图后，应按国标规定进行标注。
