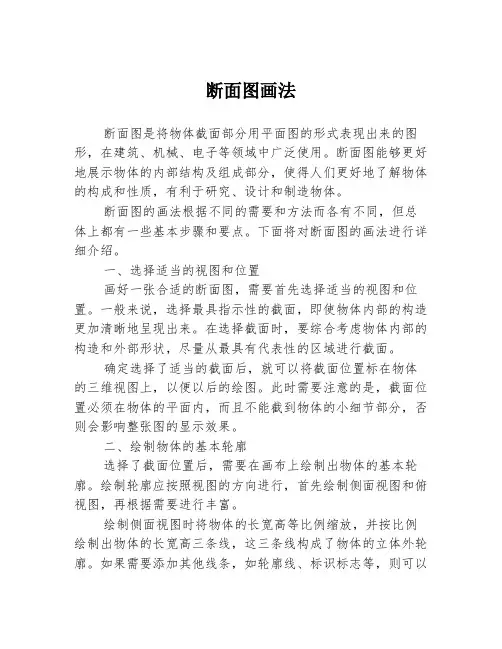

断面图画法
断面图画法断面图是将物体截面部分用平面图的形式表现出来的图形，在建筑、机械、电子等领域中广泛使用。
断面图能够更好地展示物体的内部结构及组成部分，使得人们更好地了解物体的构成和性质，有利于研究、设计和制造物体。
断面图的画法根据不同的需要和方法而各有不同，但总体上都有一些基本步骤和要点。
下面将对断面图的画法进行详细介绍。
一、选择适当的视图和位置画好一张合适的断面图，需要首先选择适当的视图和位置。
一般来说，选择最具指示性的截面，即使物体内部的构造更加清晰地呈现出来。
在选择截面时，要综合考虑物体内部的构造和外部形状，尽量从最具有代表性的区域进行截面。
确定选择了适当的截面后，就可以将截面位置标在物体的三维视图上，以便以后的绘图。
此时需要注意的是，截面位置必须在物体的平面内，而且不能截到物体的小细节部分，否则会影响整张图的显示效果。
二、绘制物体的基本轮廓选择了截面位置后，需要在画布上绘制出物体的基本轮廓。
绘制轮廓应按照视图的方向进行，首先绘制侧面视图和俯视图，再根据需要进行丰富。
绘制侧面视图时将物体的长宽高等比例缩放，并按比例绘制出物体的长宽高三条线，这三条线构成了物体的立体外轮廓。
如果需要添加其他线条，如轮廓线、标识标志等，则可以根据需要进行调整。
当侧面视图绘制完成后，需要绘制俯视图。
俯视图是在侧面视图的基础上进行旋转和调整，使之能够清晰显示物体在俯视角度下的外观轮廓。
俯视图的轴线需要平行于画布上方。
三、添加内部结构细节完成物体的基本轮廓后，需要细化各部分的内部结构细节。
这些细节部分类似于物体的刨片图（即局部剖面图），展示物体的内部结构，可以分为两种类型：构造细节和功能细节。
不同部位的内部细节应该按一定顺序进行添加，以确保细节的完整性和一致性。
构造细节包括物体内部各部分的构造、组装和固定细节。
这些细节通常使用横截面来进行展示。
在添加构造细节时需要注意，尽量使用标准化的图符表示，使用纡线标示代表物体内部构造的实体部分，使用箭头标示物体内部构造的空气部分。
工程图学视图剖面图断面图画法
01 Chapter视图分类视图基本概念及分类画法假想用剖切面剖开物体，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。
画法标注、剖切符号、材料符号。
断面图假想将物体某一部分切开，将断面的轮廓线投影到投影面上所得的图形。
画法移出断面图、重合断面图。
02 Chapter定义和作用剖面图的构成剖面线的方向030201剖面图基本知识全剖面图1. 画法2. 实例剖面图分类及画法1. 画法在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。
半剖面图用两个或两个以上的平行剖切平面剖开物体所得的剖面图，一般用于表达对称物体的内部结构。
2. 实例如机械轴、杆、套等零件的内部形状等。
局部剖面图在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。
1. 画法2. 实例0102剖面图应用实例03 Chapter断面图基本知识断面图定义断面图目的断面图分类断面图分类及画法纵断面图画法横断面图画法断面图应用实例机械零件建筑结构生物组织04 Chapter剖面图与断面图在工程中的应用显示物体或构件内部孔、槽等细节显示物体或构件的变形和振动情况显示物体或构件的内部结构显示不同部分之间的连接方式辅助分析力学性能和结构稳定性剖面图与断面图在机械制造中的应用建筑物的设计特点和风格建筑物的采光和通风情况建筑物的设备和设施分布建筑物的材料和构造方式剖面图与断面图在建筑设计中的应用剖面图与断面图在水利工程中的应用010*******05 Chapter可以用于表达不同部分之间的相对位置关系剖面图缺点剖面图只能表达物体的一部分，不能全面展示物体绘图技巧断面图优点可以清晰地表达物体的截面形状和尺寸对于一些难以用平面图形表达的部分，断面图提供了很好的解决方案可以用于表达不同部分之间的相对位置关系断面图缺点断面图只能表达物体的一部分，不能全面展示物体剖面图与断面图的未来发展趋势与展望01020304THANKS。
画法几何与工程制图(2017秋)知识点18—断面图
分为移出断面和重合断面。 1. 移出断面图
Ⅲ
Ⅰ
Ⅱ
剖切位置、投影方向、视图名称（符合条件可省略）
1. 移出断面图
断面图（知识点18）
多个平面剖切时，中间应断开。
1. 移出断面图
断面图（知识点18）
断面图分离或通过回转体轴线时，按剖视图绘制
2. 重合断面图
断面图（知识点18）
画在机件视图之内的断面图称为重合断面。轮廓线用细实线绘 制。用局部的重合断面表达肋板厚度和端部形状时，习惯上不画断裂 线，剖切位置明显，无需标注名称。
断面图（知识点18）
一、断面图的生成
表达机件断面形状的图形称为断面图。假想地用剖切平面 将机件剖开后画出的图形。断面图与剖视图相比，其表达简洁、 清晰且更加突出重点，常用于表达机件上的肋板、轮辐、键槽、 小孔、型材等的断面结构。
断面图
剖视图
断面图（知识点18） 二、断面
小结： 1.断面图的画法： 画法：只画断面 2.剖视图的分类： 移出断面图、重合断面图
3.移出断面图按视图绘制条件： 断面图分离或剖切平面通过回转体轴线
Ⅲ
Ⅰ
Ⅱ
剖切位置、投影方向、视图名称（符合条件可省略）
1. 移出断面图
断面图（知识点18）
多个平面剖切时，中间应断开。
1. 移出断面图
断面图（知识点18）
断面图分离或通过回转体轴线时，按剖视图绘制
2. 重合断面图
断面图（知识点18）
画在机件视图之内的断面图称为重合断面。轮廓线用细实线绘 制。用局部的重合断面表达肋板厚度和端部形状时，习惯上不画断裂 线，剖切位置明显，无需标注名称。
断面图（知识点18）
一、断面图的生成
表达机件断面形状的图形称为断面图。假想地用剖切平面 将机件剖开后画出的图形。断面图与剖视图相比，其表达简洁、 清晰且更加突出重点，常用于表达机件上的肋板、轮辐、键槽、 小孔、型材等的断面结构。
断面图
剖视图
断面图（知识点18） 二、断面
小结： 1.断面图的画法： 画法：只画断面 2.剖视图的分类： 移出断面图、重合断面图
3.移出断面图按视图绘制条件： 断面图分离或剖切平面通过回转体轴线
机械制图-09 图样画法3-4断面图
2.1 移出断面图 ⑴ 画法
画在视图之外，轮廓线用粗实线绘制。配 置在剖切线的延长线上或按投影关系等其 他适当的位置。
画移出断面注意事项： 剖切平面通过回转面形成的孔或凹坑的轴线时，应按剖视画。
断面图的种类
画移出断面注意事项：
当剖切平面通过非圆孔，会导致完全分离的 两个断面时，这些结构也应按剖视画。
断面图的种类
2.2 重合断面图பைடு நூலகம்⑴ 画法
画在视图之内，轮廓线用细实线绘制。当视图中的轮廓线与断面图的图线重 合时，视图中的轮廓线仍应连续画出，不可间断。
⑵ 标注方法
① 对称的重合断面图，可不标注。 ② 配置在剖切线上的不对称的重合断面图，可不注名称（字母）。
02
局部放大图与简化画法
◎局部放大图
◎简化画法
③长件断开的画法
简化画法
轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开缩短画出。
实长 拉杆轴套断开画法
标注尺寸时，仍注实长。
实长 阶梯轴断开画法
简化画法
④对称图形的画法 在不致引起误解时，可只画一半或四分之一。 并在对称中心线的两端画出两条与其垂直的平行细实线。
简化画法
⑤机件上小平面的画法 当回转体机件上的平面在图形中不能充分表达时，可用相交的两条细实线表示。
2 简化画法示例
B
B－B
B－B
① 肋板画法
对于机件的肋板，如按纵向 剖切，肋板不画剖面符号，
A
而用粗实线将它与其邻接部
分分开。
A
正确
错误
B A－A
简化画法
②均匀分布的肋板及孔的画法
肋不对称画成对称
A－A
孔未剖到画成剖到
断面图的形成、标注、分类及画法
1.所表达的对象不同:断面图只画出形体被剖切后截断 面的投影，即“面”的投影;而剖面图画的是剩余物 体的投影,即“体”的投影.
2.标注上: 断面图用示向数字表示投影方向；剖面图 用投射方向线表示投影方向。
四.断面图的种类（位置）
１.移出断面图：将断面图画在投影图轮廓线外的断 面称为移出断面图。
2.中断断面图：将长杆状物体的投影图中间断开，并 把断面图画在断开间隔处，这样的断面图叫中断 断面图。重合断面不需标注。
断面图
一.断面图的形成:假想用剖切面剖切物体，仅画出
该剖切面与物体接触部分的图形，称为断面图。
断面图
剖视图
P V
剖面图
断面图
二、断面图画法与标注
11
11
1–1
W1
P W
注意断面的投影方向
1–1
钢筋混凝土悬挑楼梯板的断面图
断面图画法与标注内容：
1.剖切位置:用粗实线6—10mm表示 2.投影方向:用示向数字表示,数字编号所在一侧为断面
3.重合断面图：断面图画在视图之内。重合断面不需 标注，断面轮廓线用细实线（房屋建筑用粗实线）。
房屋立面图中墙面装饰的重合断面图 结构梁板的断面图画在结构布置图上
练习：P60—6 请根据移出断面图绘制重合断面图和中断断面图。
的投影方向 3.断面图名称:用数字编号表示（图名下画一粗实线） 4.断面图仅画出“断面”形状
5.在切到断面上画剖面符号：材料图例或45º剖面线
部分常用的材料图例
断面图与剖面图示例：柱
断面图与剖面图示例：梁
练习：P61—8画出梁的1-1、2-2断面图（材料：混凝土？）
三.断面图与剖面图对比
• 断面图与剖面图的区别
2.标注上: 断面图用示向数字表示投影方向；剖面图 用投射方向线表示投影方向。
四.断面图的种类（位置）
１.移出断面图：将断面图画在投影图轮廓线外的断 面称为移出断面图。
2.中断断面图：将长杆状物体的投影图中间断开，并 把断面图画在断开间隔处，这样的断面图叫中断 断面图。重合断面不需标注。
断面图
一.断面图的形成:假想用剖切面剖切物体，仅画出
该剖切面与物体接触部分的图形，称为断面图。
断面图
剖视图
P V
剖面图
断面图
二、断面图画法与标注
11
11
1–1
W1
P W
注意断面的投影方向
1–1
钢筋混凝土悬挑楼梯板的断面图
断面图画法与标注内容：
1.剖切位置:用粗实线6—10mm表示 2.投影方向:用示向数字表示,数字编号所在一侧为断面
3.重合断面图：断面图画在视图之内。重合断面不需 标注，断面轮廓线用细实线（房屋建筑用粗实线）。
房屋立面图中墙面装饰的重合断面图 结构梁板的断面图画在结构布置图上
练习：P60—6 请根据移出断面图绘制重合断面图和中断断面图。
的投影方向 3.断面图名称:用数字编号表示（图名下画一粗实线） 4.断面图仅画出“断面”形状
5.在切到断面上画剖面符号：材料图例或45º剖面线
部分常用的材料图例
断面图与剖面图示例：柱
断面图与剖面图示例：梁
练习：P61—8画出梁的1-1、2-2断面图（材料：混凝土？）
三.断面图与剖面图对比
• 断面图与剖面图的区别

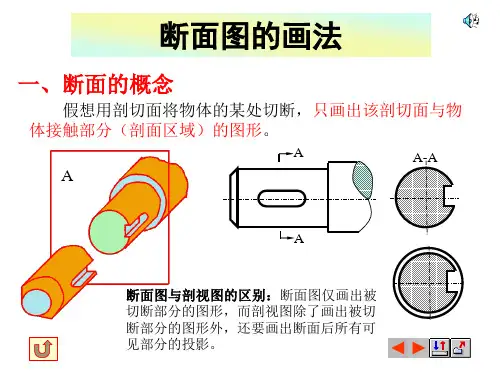

断面图的画法
断面图的画法
一、断面的概念
假想用剖切面将物体的某处切断，只画出该剖切面与物 体接触部分（剖面区域）的图形。
A
A-A
A
A
断面图与剖视图的区别：断面图仅画出被 切断部分的图形，而剖视图除了画出被切 断部分的图形外，还要画出断面后所有可 见部分的投影。
二、断面的种类
1、移出断面 1） 画法 画在视图之外，轮廓线用粗实线绘制。配置在 剖切线的延长线上或其他适当的位置。如图示。
2） 移出剖面的标注 标注内容：剖切符号、剖面图的名称。
A－A
A
B
B－B
A
B
➢ 配置在剖切线的延长线上的不对称的移出断面 图，可省略 名称（字母）。
➢配置在剖切线的延长线出断面，可省略箭头。
⒉ 重合剖面图
画在视图之内，断面轮廓线用细实线绘制的图形。
☆ 当剖切平面通过回转面形成的圆孔或凹坑的轴线时，会导 致完全分离 的两个断面，这些结构也应按剖视画。
☆ 当剖切平面通过非圆孔时，会导致完全分离 的两个 断面，这些结构也应按剖视绘制（图6-45）。
☆ 在不致引起误解时，允许将倾斜的断面图旋转，旋转 角度应小于90°（图6-44）。
☆ 用两个或多个相交的剖切 平面剖切得出的移出断面， 中间一般应断开。
1） 画法 ：当视图中的轮廓线与剖面图的图线重合时，视
图中的轮廓线仍应连续画出。
2） 标注方法
➢ 配置在剖切线上的不对称的重合断面图，应标注剖 面符号和箭头。可不注名称（字母）。 ➢对称的重合断面图，可不标注。
一、断面的概念
假想用剖切面将物体的某处切断，只画出该剖切面与物 体接触部分（剖面区域）的图形。
A
A-A
A
A
断面图与剖视图的区别：断面图仅画出被 切断部分的图形，而剖视图除了画出被切 断部分的图形外，还要画出断面后所有可 见部分的投影。
二、断面的种类
1、移出断面 1） 画法 画在视图之外，轮廓线用粗实线绘制。配置在 剖切线的延长线上或其他适当的位置。如图示。
2） 移出剖面的标注 标注内容：剖切符号、剖面图的名称。
A－A
A
B
B－B
A
B
➢ 配置在剖切线的延长线上的不对称的移出断面 图，可省略 名称（字母）。
➢配置在剖切线的延长线出断面，可省略箭头。
⒉ 重合剖面图
画在视图之内，断面轮廓线用细实线绘制的图形。
☆ 当剖切平面通过回转面形成的圆孔或凹坑的轴线时，会导 致完全分离 的两个断面，这些结构也应按剖视画。
☆ 当剖切平面通过非圆孔时，会导致完全分离 的两个 断面，这些结构也应按剖视绘制（图6-45）。
☆ 在不致引起误解时，允许将倾斜的断面图旋转，旋转 角度应小于90°（图6-44）。
☆ 用两个或多个相交的剖切 平面剖切得出的移出断面， 中间一般应断开。
1） 画法 ：当视图中的轮廓线与剖面图的图线重合时，视
图中的轮廓线仍应连续画出。
2） 标注方法
➢ 配置在剖切线上的不对称的重合断面图，应标注剖 面符号和箭头。可不注名称（字母）。 ➢对称的重合断面图，可不标注。
机械制图 断面图(共35张PPT)
吊钩 2、预习：§3-4 其他表示法
②当剖切平面通过非圆孔会导致出现完全别离的断面时，那么这些结构应按剖视图要求绘制。 根据断面图在绘制时所配置位置的不同，断面图分为移出断面和重合断面两类。 局部剖视图——用剖切面局部地剖开机件所得的剖视图。
面图的作用与优点： 断 画箭头：断面假设对称，箭头可以省；
移出断面图
重合断面图
重合断面图
移出断面图
26
课堂练习:
2、在视图下方的各断面图中选出正确的断面图。
（a）
（b）
（c）
（d）
〔b 〕
（a）
（b）
（c）
（d）
〔a 〕
（a）
（b）
（c）
（d）
〔b 〕 27
四、移出断面图的标注方法
A－A
A
B-B
B
A
当在断断面面图图画上在方剖切用线大的写延字长母线注上 时明（移可出省断略面字图母）名，称对“称X的-X图”形
1〕凡标注要求〔剖切符号、箭头、断面图名称〕中，有哪一条假设能在图上不标自明者，那么可省略； 外部轮廓有必要表达吗？ 局部剖视图——用剖切面局部地剖开机件所得的剖视图。
断面图主要用来表达机件某处横断面的形状，对视 作用： 当断面图未放置在剖切位置的延长线上时，应标注剖切符号和表示断面图名称的字母。
图起补充说明作用，有时还可减少视图。
按剖视绘制
按断面绘制
正确
剖切平面通过非
回转面的圆弧孔
错误
21
③由两个或多个相交的剖切平面剖切获得的移出断面，中间一般用波 浪线断开绘制。
由多个剖切平面剖切得到的移出 断面图，中间必须用波浪线隔开
移出断面图对称时，可将断面图画在视图的中
②当剖切平面通过非圆孔会导致出现完全别离的断面时，那么这些结构应按剖视图要求绘制。 根据断面图在绘制时所配置位置的不同，断面图分为移出断面和重合断面两类。 局部剖视图——用剖切面局部地剖开机件所得的剖视图。
面图的作用与优点： 断 画箭头：断面假设对称，箭头可以省；
移出断面图
重合断面图
重合断面图
移出断面图
26
课堂练习:
2、在视图下方的各断面图中选出正确的断面图。
（a）
（b）
（c）
（d）
〔b 〕
（a）
（b）
（c）
（d）
〔a 〕
（a）
（b）
（c）
（d）
〔b 〕 27
四、移出断面图的标注方法
A－A
A
B-B
B
A
当在断断面面图图画上在方剖切用线大的写延字长母线注上 时明（移可出省断略面字图母）名，称对“称X的-X图”形
1〕凡标注要求〔剖切符号、箭头、断面图名称〕中，有哪一条假设能在图上不标自明者，那么可省略； 外部轮廓有必要表达吗？ 局部剖视图——用剖切面局部地剖开机件所得的剖视图。
断面图主要用来表达机件某处横断面的形状，对视 作用： 当断面图未放置在剖切位置的延长线上时，应标注剖切符号和表示断面图名称的字母。
图起补充说明作用，有时还可减少视图。
按剖视绘制
按断面绘制
正确
剖切平面通过非
回转面的圆弧孔
错误
21
③由两个或多个相交的剖切平面剖切获得的移出断面，中间一般用波 浪线断开绘制。
由多个剖切平面剖切得到的移出 断面图，中间必须用波浪线隔开
移出断面图对称时，可将断面图画在视图的中
断面图、局部放大及简化画法(精)
1.当机件上有较小结构及斜度等已在一个图形中表达清楚时，
在其他图形中可简化表示或省略
2.当不能充分表达回转体表面上的平面时，可用平面符号
（相交的两条细实线）表示。
Produced by Мiss Хiè
三、 简化画法
3.在不致引起误解时，零件图中的小圆角、锐边的小圆角 或45°小倒角允许省略不画，但必须标注尺寸或在技术要求 中加以说明
Produced by Мiss Хiè
二、局部放大图
将机件的部分结构用大于原图形所采用的比例画出的图形， 称为局部放大图。
Produced by Мiss Хiè
二、局部放大图
同一机件上不同部位,当图形相同或对称时，局部放大图只需 画一个。
Produced by Мiss Хiè
三、 简化画法
Produced by Мiss Хiè
三、 简化画法
4.在圆柱、圆锥面上因钻小孔、铣键槽等出现的交线允许简化， 但必须有一个视图已清楚地表示了孔、槽的形状，如下图所示 5.局部视图的简化画法
Produced by Мiss Хiè
三、 简化画法
6 断开后缩短画法 较长的机件（轴、杆、型材、连杆）沿长度方向的形状一致或 按一定规律变化时，可断开后缩短绘制。
Produced by Мiss Хiè
一
断面图
2.移出断面图
2）移出断面图的画法
当剖切面通过非圆孔，会导致两个断面完全分离时，这些结 构也应按剖视图绘制。
Produced by Мiss Хiè
一
断面图
2.移出断面图
2）移出断面图的画法
剖切平面应与被剖切部分的主要轮廓线垂直。由两个或多个相
交的剖切平面剖切所得到的移出断面图，中间应隔开.
管道工程图画法中的断面图示
添加必要的注释和说明，如管道材料、接口形式、防腐措施 等。注释应简洁明了，有助于读者理解断面图所表达的信息 。
04
管道工程中常见断面图类型及特点
横断面图
定义
01
垂直于管道轴线的断面图，反映管道及其周围地形的横截面形
状和尺寸。
特点
02
直观展示管道在横向上的位置、走向、埋深以及与周围地物的
关系。
应用
断面图是假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的 图形。
作用
断面图主要用于表达物体内部的结构形状，它是假想用剖切平面将物体切断， 仅画出切断面（截面）的形状，而剖视图除了画出截面形状外，还应画出沿投 射方向所能看到的部分。
分类方法
移出断面图
画在视图外面的断面图称为移出断面图。移出断面图的轮廓线用粗实线画出，并尽量画在剖切符号或剖切面迹 线的延长线上，必要时也可将移出断面图画在图纸的其他适当位置。
特点
能够展示管道在水平面上的走向、分支、管径变化以及与周围建 （构）筑物的关系。
应用
用于管道规划、设计和施工过程中的平面布置和定位。
斜断面图
定义
沿与管道轴线成一定角度的方向截取的断面图，反映管道在斜向 上的形态和尺寸。
特点
能够同时展示管道在横向和纵向上的变化，具有更强的立体感。
应用
用于复杂地形条件下的管道设计和施工，以及需要更详细表达管道 形态的场景。
油气输送管道设计中的应用
线路纵断面图
展示油气输送管道沿线的地形起伏、管道走向、管径变化 等信息。
穿越断面图
用于表示油气输送管道穿越河流、峡谷等复杂地形时的详 细结构，包括穿越方式、埋深、防护措施等。
站场断面图
机械制图-三视图断面图(共42张PPT)可编辑全文
支架表达方案选择
❖ 方案一
动画演示1 动画演示2
动画演示3 动画演示4
❖ 方案二
❖ 方案三
方案一
方案二· 方案三
错 误
A—A
正确
但假设按横向(剖切平面垂直于肋、轮幅及薄壁厚度方向)剖切时 ，这些结构应按规定画出剖面符号。
A—A
〔2〕当物体回转体上均匀分布的肋、轮幅和孔等结构不处于剖切 平面上时，可将这些结构旋转到剖切平面上按对称形式画出。
正确
错误
〔3〕当物体具有假设干相同结构(孔、齿、槽等) ，并按一定 规律分布时，只需画出几个完整的结构，其余用细实线连接,或用对 称中心线表示孔的中心位置。
画在视图之内的断面图称为重合断面图。 重合断面图的轮廓线用细实线绘制。当视图
中轮廓线与重合断面图的图形重ห้องสมุดไป่ตู้时，视图中的 轮廓线仍应连续画出，不可间断。
图形对称的重合断面图
为了得到断面的真实形状，剖切平面一般应垂 直于物体上被剖切局部的轮廓线。
3 断面图的标注
移出断面图的标注
〔1〕配置在剖切符号延长线上的不对称移出断面图，可省略字母 。
当同一物体有几个被放大部位时，必须用罗马数字依次标明，并在上 方标注出相应的大写罗马数字和采用的比例。假设只有一处被放大时，在 局部放大图上方只需注明所采用的比例。
规定画法和简化画法
〔1〕对于物体上的肋、轮幅及薄壁等，如按纵向〔剖切平面 平行于它们的厚度方向〕剖切时，这些结构都不画剖面符号，而且 用粗实线将它与其相邻局部分开。
(13) 在不致引起误解时，零件图中的小圆角、锐边的小倒圆 或45°小倒角允许省略不画，但必须注明尺寸或在技术要求中加以说明
。
§13-5 表达方法综合应用
机械制图 断面图简化画法
肋板按不 剖处理 孔未剖到 画成剖到 肋不对称 画成对称 肋板按 不剖处理
孔省略
孔省略
4. 相同结构的简化画法
相同孔、槽等规律分布时，只画几个，其余用细实线连接；或用中心线表示位置 相同孔、槽等规律分布时，只画几个，其余用细实线连接；
5. 滚花和网纹的简化画法
m3 GB/T6403.3-1986 -
A
注意： 注意：
1.移出断面轮廓线为粗实线； 1.移出断面轮廓线为粗实线； 移出断面轮廓线为粗实线 2. 画在剖切面的延长线上，或其它适当位置； 画在剖切面的延长线上，或其它适当位置； 3.剖切面通过回转面形成的孔、凹坑的轴线时， 剖切面通过回转面形成的孔、 剖切面通过回转面形成的孔 凹坑的轴线时， 该结构按剖视绘制。 该结构按剖视绘制。 4.剖切面通过非圆孔，导致两个断面时，应按 剖切面通过非圆孔， 剖切面通过非圆孔 导致两个断面时， 剖视绘制。 剖视绘制。 5. 倾斜断面图可转正表达。 倾斜断面图可转正表达。
6. 省略剖面符号 不引起误解时
移出断面图允许省略剖面符号
7. 较小结构交线的简化 较小结构交线的简化
省略交线
8. 回转体上的平面 回转体上的平面
省略相贯线
9. 较长机件简化画法
轴、杆、型材等较长机件可断开后缩短绘制。 型材等较长机件可断开后缩短绘制。
双点画 线断裂 双折线 断裂
实长
波浪线 断裂
实心轴 断开画法
9.4 机件的其它表达方法 9.4.1 局部放大图 将机件上的细小结构用大于原图比例画出。 将机件上的细小结构用大于原图比例画出。
Ⅰ
A
Ⅱ
A—A
Ⅰ
4:1
A
Ⅱ
2:1
注意： 注意： 1. 局部放大图可画成视图、剖视图、断面图，与原图的表达无关； 局部放大图可画成视图、剖视图、断面图，与原图的表达无关； 2. 细实线圈出放大部位，用罗马数字编号，标明放大比例； 细实线圈出放大部位，用罗马数字编号，标明放大比例； 3. 仅有一个局部放大图时，不编号，只注明放大比例； 仅有一个局部放大图时，不编号，只注明放大比例； 4. 当采用剖视图时，剖面线方向和间距与原图一致 ； 当采用剖视图时， 5. 局部放大图的比例是与机件对应要素的线性尺寸比，与原图比例无关。 局部放大图的比例是与机件对应要素的线性尺寸比，与原图比例无关。
孔省略
孔省略
4. 相同结构的简化画法
相同孔、槽等规律分布时，只画几个，其余用细实线连接；或用中心线表示位置 相同孔、槽等规律分布时，只画几个，其余用细实线连接；
5. 滚花和网纹的简化画法
m3 GB/T6403.3-1986 -
A
注意： 注意：
1.移出断面轮廓线为粗实线； 1.移出断面轮廓线为粗实线； 移出断面轮廓线为粗实线 2. 画在剖切面的延长线上，或其它适当位置； 画在剖切面的延长线上，或其它适当位置； 3.剖切面通过回转面形成的孔、凹坑的轴线时， 剖切面通过回转面形成的孔、 剖切面通过回转面形成的孔 凹坑的轴线时， 该结构按剖视绘制。 该结构按剖视绘制。 4.剖切面通过非圆孔，导致两个断面时，应按 剖切面通过非圆孔， 剖切面通过非圆孔 导致两个断面时， 剖视绘制。 剖视绘制。 5. 倾斜断面图可转正表达。 倾斜断面图可转正表达。
6. 省略剖面符号 不引起误解时
移出断面图允许省略剖面符号
7. 较小结构交线的简化 较小结构交线的简化
省略交线
8. 回转体上的平面 回转体上的平面
省略相贯线
9. 较长机件简化画法
轴、杆、型材等较长机件可断开后缩短绘制。 型材等较长机件可断开后缩短绘制。
双点画 线断裂 双折线 断裂
实长
波浪线 断裂
实心轴 断开画法
9.4 机件的其它表达方法 9.4.1 局部放大图 将机件上的细小结构用大于原图比例画出。 将机件上的细小结构用大于原图比例画出。
Ⅰ
A
Ⅱ
A—A
Ⅰ
4:1
A
Ⅱ
2:1
注意： 注意： 1. 局部放大图可画成视图、剖视图、断面图，与原图的表达无关； 局部放大图可画成视图、剖视图、断面图，与原图的表达无关； 2. 细实线圈出放大部位，用罗马数字编号，标明放大比例； 细实线圈出放大部位，用罗马数字编号，标明放大比例； 3. 仅有一个局部放大图时，不编号，只注明放大比例； 仅有一个局部放大图时，不编号，只注明放大比例； 4. 当采用剖视图时，剖面线方向和间距与原图一致 ； 当采用剖视图时， 5. 局部放大图的比例是与机件对应要素的线性尺寸比，与原图比例无关。 局部放大图的比例是与机件对应要素的线性尺寸比，与原图比例无关。
剖面图和断面图—断面图的形成和绘制(建筑制图)
的种类
（1）移出断面
将形体某一部分剖切后所形成的断面移画于 原投影图旁边的断面图称为移出断面。 断面图的轮廓线应用粗实线，轮廓线内也画 相应的图例符号。
图 梁移出断面图的画法
3.2 断面图
2.断面图的种类
（2）重合断面图
将断面图直接画于投影图中，使断面图与投影图重合在一起称为重合断面图。 重合断面图通常在整个构件的形状基本相同时采用，断面图的比例必须和原投影图的比例一致。 其轮廓线可能闭合，也可能不闭合。 在施工图中的重合断面图，通常把原投影的轮廓线画成中粗实线或细实线，而断面图画成粗实 线。
重合断面图的画法
3.2 断面图
2.断面图的种类
（3）中断断面图
对于单一的长杆件，也可以在杆件投影图的某一处用折断线断开，然后将断面图画于其中，不 画剖切符号。 中断断面图的轮廓线也为粗实线，图名沿用原图名。
中断断面的画法
项目三：剖面图和断面图
任务一 剖面图的形成和绘制方法 任务二 断面图的形成和绘制方法
3.2 断面图
1.断面图的形成
对于某些建筑构件，如构件形状呈杆件形， 要表达其侧面形状以及内部构造时，可以用剖 切平面剖切后，只画出形体与剖切平面剖切到 的部分，其他部分不予表示，即用假想剖切平 面将形体剖切后，仅画剖切平面与形体接触部 分的正投影，称为断面图，简称断面。
（1）移出断面
将形体某一部分剖切后所形成的断面移画于 原投影图旁边的断面图称为移出断面。 断面图的轮廓线应用粗实线，轮廓线内也画 相应的图例符号。
图 梁移出断面图的画法
3.2 断面图
2.断面图的种类
（2）重合断面图
将断面图直接画于投影图中，使断面图与投影图重合在一起称为重合断面图。 重合断面图通常在整个构件的形状基本相同时采用，断面图的比例必须和原投影图的比例一致。 其轮廓线可能闭合，也可能不闭合。 在施工图中的重合断面图，通常把原投影的轮廓线画成中粗实线或细实线，而断面图画成粗实 线。
重合断面图的画法
3.2 断面图
2.断面图的种类
（3）中断断面图
对于单一的长杆件，也可以在杆件投影图的某一处用折断线断开，然后将断面图画于其中，不 画剖切符号。 中断断面图的轮廓线也为粗实线，图名沿用原图名。
中断断面的画法
项目三：剖面图和断面图
任务一 剖面图的形成和绘制方法 任务二 断面图的形成和绘制方法
3.2 断面图
1.断面图的形成
对于某些建筑构件，如构件形状呈杆件形， 要表达其侧面形状以及内部构造时，可以用剖 切平面剖切后，只画出形体与剖切平面剖切到 的部分，其他部分不予表示，即用假想剖切平 面将形体剖切后，仅画剖切平面与形体接触部 分的正投影，称为断面图，简称断面。
工程图学视图剖面图断面图画法
2021/10/10
49
5. 阶梯剖
如果机件的内部结构较多，又不处于同一平面内，并且 被表达结构无明显的回转中心时，可用几个平行的剖切平 面剖开机件，这种剖切方法称为阶梯剖，如图
A-A
A
A
A
A
A
A
2021/10/10
50
注意：在画阶梯剖时应把几个平行的剖切平面看作一个剖切平
面，因此在剖视图中各剖切平面的分界处(转折处)不必画出。
它图形隔开时，可省略标
注。
2021/10/10
28
2021/10/10
29
全剖视图
图示 全剖视图
2021/10/10
30
2. 半剖视图
主视图若 采用全剖
2021/10/10
问题：如果采用全剖， 就不能表达此机件的外 形，即前面的耳板没表 达清楚。 怎么办？
31
解决办法：主视图采用半剖视图
2021/10/10
• 方位关系： 除后视图外，靠近主视图是后面，远离主视
图是前面。
2021/10/10
9
2. 基本视图的画法及标注
基本视图的配置
可自由配置的视图称为向视图
※ 画向视图时，
A
应在视图上方标出
A
C 视图的名称 “×
B
B
向”，同时在相应
C
的视图附近用箭头
指明投射方向，并
注上相同的字母。
2021/10/10
2021/10/10
21
2. 剖视图的画法
A-A
A
A
(1) 确定剖切面的位置。 (2) 将处在观察者和剖切面之间的部分移去，而将其余部分
全部向投影面投射；不同的视图可以同时采用剖视。 (3) 在剖面区域内画上剖面符号；剖视图中的虚线一般可省略。
剖面图、断面图的习惯、规定和简化画法
1
知识要点及举例
⑸按习惯，剖面图上的被切断面以外的可见部分，可根据需要而决定取舍，这种 图仍然为断面图，但不注写“断面”字样，仅注剖切编号字母。
1
知识要点及举例
⑹当用虚线表示被遮挡的复杂结构图时，应仅绘制主要结构或离视图较近的不可 见图线。
1
知识要点及举例
⑺当土体或锥坡遮挡视线时，可将结构视图画成剖切土体或锥坡的断面图， 使被土体遮挡部分成为可见体以实线表示。
02
知识要点及举例
小结
知识要点及举例
⑴较大面积的断面符号可以简化。如通常情况下道路的横断面图， 因面积较大，可允许只在其断面轮廓的边沿画等宽剖面线。
1
（a）全挖路堑
（b）台口式路堑
（c）半山洞路堑
路堑断面形式
知识要点及举例
⑵薄板，圆柱状构件（如梁的横隔板、桩、柱、轴等），当剖面通过其对称中心 线或轴线时，均不画剖面线，但允许画出材料断面图例。
⑵相同要素简化画法 当形体上有多个完全相同且连续排列的构造要素时，可仅在其两端或适当位
置画出完整图形，其它要素只需在所处位置，用中心线或中心 只需表示形体的一部分形状时；可假想把不需要的部分折断，画出留下部分
的投影，并在折断处画上折断线。对不同材料的形体，折断线的画法也不同。
A—A
1
A
A
知识要点及举例
⑶为表示构造物的不同材料（如不同标号的混凝土或砂浆等），在同一断面 上应画出材料分界线，并注明材料符号或文字说明。对于两个或着两个以上相 邻构件的剖面，为表示区别，剖面线应画成不同倾斜方向或不同的间隔。
1
知识要点及举例
⑷当土体或锥坡遮挡视线时，可将结构视图画成剖切土体或锥坡的断面图， 使被土体遮挡部分成为可见体以实线表示。
知识要点及举例
⑸按习惯，剖面图上的被切断面以外的可见部分，可根据需要而决定取舍，这种 图仍然为断面图，但不注写“断面”字样，仅注剖切编号字母。
1
知识要点及举例
⑹当用虚线表示被遮挡的复杂结构图时，应仅绘制主要结构或离视图较近的不可 见图线。
1
知识要点及举例
⑺当土体或锥坡遮挡视线时，可将结构视图画成剖切土体或锥坡的断面图， 使被土体遮挡部分成为可见体以实线表示。
02
知识要点及举例
小结
知识要点及举例
⑴较大面积的断面符号可以简化。如通常情况下道路的横断面图， 因面积较大，可允许只在其断面轮廓的边沿画等宽剖面线。
1
（a）全挖路堑
（b）台口式路堑
（c）半山洞路堑
路堑断面形式
知识要点及举例
⑵薄板，圆柱状构件（如梁的横隔板、桩、柱、轴等），当剖面通过其对称中心 线或轴线时，均不画剖面线，但允许画出材料断面图例。
⑵相同要素简化画法 当形体上有多个完全相同且连续排列的构造要素时，可仅在其两端或适当位
置画出完整图形，其它要素只需在所处位置，用中心线或中心 只需表示形体的一部分形状时；可假想把不需要的部分折断，画出留下部分
的投影，并在折断处画上折断线。对不同材料的形体，折断线的画法也不同。
A—A
1
A
A
知识要点及举例
⑶为表示构造物的不同材料（如不同标号的混凝土或砂浆等），在同一断面 上应画出材料分界线，并注明材料符号或文字说明。对于两个或着两个以上相 邻构件的剖面，为表示区别，剖面线应画成不同倾斜方向或不同的间隔。
1
知识要点及举例
⑷当土体或锥坡遮挡视线时，可将结构视图画成剖切土体或锥坡的断面图， 使被土体遮挡部分成为可见体以实线表示。
断面图—断面图的绘制(工程制图)
《工程制图》
当物体的内部形状较复杂时，就会在图中出现较多的虚 线，虚线与实线交错、重叠的现象，从而影响了图形的清 晰，同时也不便于标注尺寸和表达物体内部材料。为此， 为解决这一问题，工程上常采用剖切的方法。在制图时， 对于物体的内部结构形状，常采用剖面图来表达。
断面图的画法
(1)确定剖切平面的位置
所取的剖切平面应是投影面平行面
剖切平面应尽量通过形体的孔、槽等结构的轴线或对称面
(2)画剖面剖切符号并进行标注
在投影图上的相应位置画上剖切符号并进行编号
(3)画断面、剖开后剩余部分的轮廓线
对照右图c中的1-1剖面图和图b中的V面投影图，可看出它 们既有共同点，又有不同点。 共同点：外形轮廓线相同； 不同点：投影图内部的实线在剖面图中消失，而虚线在剖 面图中则变成实线。这就是依据投影图，作相应剖面图的 方法。
2
1 1-1 2:1
2
......
. .
....
.... .. .... ..
2-2 2:1
断面图的种类
(2)中断断面图
将断面图画在杆件投影图的某一处中断处（不标注）
断面图的种类
(3)重合断面图（断面图画在视图内）
结构梁板的断面图画在结构布置图上
断面图的种类
(3)重合断面图（断面图画在视图内）
(4)填绘建筑材料图例
(5)标注剖面图名称
断面图的标注
(1)断面图剖切符号
①断面图剖切位置线 粗实线，长4-6mm，在剖切面的起、 止和转折位置处表示剖切位置 ②投射方向线 断面图：无投射方向线 ③编号 阿拉伯数字，从左至右、从上至下连续编排。 断面图：注写在剖切位置线的表示该断面投射方向那一侧
断面图标注举例
当物体的内部形状较复杂时，就会在图中出现较多的虚 线，虚线与实线交错、重叠的现象，从而影响了图形的清 晰，同时也不便于标注尺寸和表达物体内部材料。为此， 为解决这一问题，工程上常采用剖切的方法。在制图时， 对于物体的内部结构形状，常采用剖面图来表达。
断面图的画法
(1)确定剖切平面的位置
所取的剖切平面应是投影面平行面
剖切平面应尽量通过形体的孔、槽等结构的轴线或对称面
(2)画剖面剖切符号并进行标注
在投影图上的相应位置画上剖切符号并进行编号
(3)画断面、剖开后剩余部分的轮廓线
对照右图c中的1-1剖面图和图b中的V面投影图，可看出它 们既有共同点，又有不同点。 共同点：外形轮廓线相同； 不同点：投影图内部的实线在剖面图中消失，而虚线在剖 面图中则变成实线。这就是依据投影图，作相应剖面图的 方法。
2
1 1-1 2:1
2
......
. .
....
.... .. .... ..
2-2 2:1
断面图的种类
(2)中断断面图
将断面图画在杆件投影图的某一处中断处（不标注）
断面图的种类
(3)重合断面图（断面图画在视图内）
结构梁板的断面图画在结构布置图上
断面图的种类
(3)重合断面图（断面图画在视图内）
(4)填绘建筑材料图例
(5)标注剖面图名称
断面图的标注
(1)断面图剖切符号
①断面图剖切位置线 粗实线，长4-6mm，在剖切面的起、 止和转折位置处表示剖切位置 ②投射方向线 断面图：无投射方向线 ③编号 阿拉伯数字，从左至右、从上至下连续编排。 断面图：注写在剖切位置线的表示该断面投射方向那一侧
断面图标注举例
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仅画出断面的形状；用于轴、
键、肋等零件的表达。
剖视图：是体的投
影，剖切面之后的结构
应画出全部投影。
断面图
剖视图
2、断面图的种类 移出断面图
断面图
重合断面图
轮廓绘制线形 ： 细实线
粗实线
3. 移出断面图
1）定义： 画在视图之外的断面图称为移出断面图。 移出断面图的轮廓线
用粗实线绘制。
2）配置方式
移出断面图的配置：a按投影关系配置; b配置 在剖切线或剖切符号的延长线上; c自由配置。
习题册133页
习题册132页绘制重合断面图
谢谢
断面图
授课人 于兆全 课 型 新授课
断面图
知识目标：1、了解断面图与剖视图的区别
2、初步掌握移出断面图的画法及配置
能力目标：培养同学们的读图、绘图能力
教学重点：
移出断面图的画法
1、 断面图的概念
假想用剖切平面将物体的某处切断，仅 画出断面的图形，称为断面图。
与剖视图的区别：
断面图：是面的投影，
c可以配置在其它适当的位置（自由配置）
A
A
A-A
3）移出断面图的画法
特殊规定
不包括键槽
(1)当剖切面通过回转面形成的孔或凹坑
的轴线时，这些结构应按剖视图绘制 。
特殊规定
(2) 当剖切面通过非圆孔，而导致出现 完全分离的两个断面时，则这些结构应按剖 视图绘制。
A
A-A
A
例：Βιβλιοθήκη 例：课堂小结课堂作业 预习作业
