2020-2021学年高二物理粤教版选修3-1教师用书：第2章第3节研究闭合电路含解析第三节研究闭合电路［学习目标]1。

［物理观念］理解电动势的概念．（难点）2.[物理观念]理解闭合电路的欧姆定律,掌握其内容及公式．(重点)3.［科学思维]掌握路端电压与负载的关系．（重点）4。

[科学探究］会使用电压表和电流表测电源的电动势和内阻．(重点)一、闭合电路及电动势1．闭合电路的组成(1）电路错误!(2)电阻错误!2．电动势:数值上等于不接用电器时电源正、负两极间的电压，它反映了电源本身的一种性质．二、闭合电路的欧姆定律1．电压错误!2．电势错误!3．闭合电路欧姆定律(1）内容:闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．（2）公式：I＝错误!．（3)电动势与内、外电压的关系：E＝U外＋U内．三、路端电压跟负载的关系1．路端电压与电流的关系（1)公式：U＝E－Ir．（2）图象（U-I图象如图所示）2．路端电压随外电阻的变化规律（1）外电阻R增大时，电流I减小，外电压U增大，当R增大到无穷大（断路)时,I＝0，U＝E．(2）外电阻R减小时，电流I增大，外电压U减小，当R减小到零（短路）时，I＝错误!，U＝0．1．正误判断(1)根据I＝错误!得E＝I(R＋r)，由此可知，电动势与电流成正比．（×)(2）闭合电路欧姆定律I＝错误!适用于纯电阻电路，而E＝U外＋U内适用于任何电路．（√)（3)闭合电路中U。

I图象与纵轴的交点的值就是电动势的值，图象斜率的绝对值就是电源内阻．(√) (4）闭合电路中U.I图象与横轴的交点为短路电流，此时路端电压为电源的电动势．(×）（5)外电路电阻增大时，电流减小，但路端电压增大．（√)2．（多选）若用E表示电源电动势，U表示外电压，U′表示内电压，R表示外电路的总电阻，r表示内电阻，I表示电流,则下列各式中正确的是（）A．U＝2U′B．U′＝E－UC．U＝E＋Ir D．U＝错误!·EBD[由闭合电路欧姆定律可知,E＝U＋U′＝Ir＋IR.U＝IR，可推得:U′＝E－U，U＝错误!·R.故B、D正确，A、C错误．] 3．有两个相同的电阻R,串联起来接在电动势为E的电源上，通过每个电阻的电流为I，若将这两个电阻并联起来，仍接在该电源上，此时通过一个电阻R的电流为错误!，则该电源的内阻是（）A．R B．错误!C．4R D．错误!C［由闭合电路欧姆定律得，两电阻串联时I＝错误!，两电阻并联时错误!I＝错误!·错误!，解得r＝4R，故选C.］对电动势的理解1．对电动势的理解电动势的大小由电源自身的特性决定，与电源的体积无关，与外电路无关．不同电源的电动势一般不同．2．电源电动势与电势差的区别和联系电势差电动势n个完全相同的电池串联时，总电动势:E＝nE,总内阻:r总＝总nr。

研究闭合电路练习一、单项选择题1．关于电动势及闭合电路欧姆定律，以下说法正确的是（）．A．电动势越大，电源所提供的电能就越多B．电源电动势等于电源工作时转化的能量C．电源电动势越大，电源工作时电路中的总电流就越大D．电动势在数值上等于电源内外电路的电压之和2．在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系下列说法正确的是（）．A．若外电压增大，则内电压增大，电源电动势也会随着增大B．若外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．若外电压不变，则内电压减小，电源电动势也会随着内电压减小D．若外电压增大，则内电压减小，电源的电动势始终等于二者之和3．下列关于闭合电路的说法中，错误的是（）．A．电源短路时，电源的内电压等于电动势B．电源短路时，路端电压为零C．电源断路时，路端电压最大D．电路的外电阻增加时，路端电压减小4．在如图所示的电路中，闭合开关，当滑动变阻器R1的触头向右移动时，电压表V1和电压表V2的示数变化量分别为ΔU1和ΔU2（均取绝对值），则ΔU1和ΔU2的大小关系为（）．A．ΔU1＞ΔU2 B．ΔU1＜ΔU2C．ΔU1＝ΔU2 D．条件不足，无法确定ΔU1和ΔU2的大小关系5．“嫦娥二号”卫星是“嫦娥一号”卫星的姐妹星，于2010年10月1日18时59分57秒在西昌卫星发射中心发射升空，并获得了圆满成功．卫星在太空中可以利用太阳能电池板供电．若一太阳能电池板，测得它的开路电压为800 mV，短路电流为40 mA，若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是（）．A．0.10 V B．0.20 VC．0.30 V D．0.40 V二、双项选择题6．如图所示电路中，L1、L2、L3、L4是四只相同的电灯，当滑动变阻器的滑片P向上滑动时，下列说法正确的是（）．A．L1变暗，L2变亮 B．L1变亮，L2变暗C．L2变暗，L3变亮 D．L1变暗，L4变亮三、非选择题7．如图，R1＝14 Ω，R2＝9 Ω，当开关处于位置1时，电流表读数I1＝0.4 A；当开关处于位置2时，电流表读数I2＝0.6 A．求电源的电动势E和内电阻r．8．用电流表和电压表测定电池的电动势E和内阻r所用的电路如图甲所示，一位同学测得的6（1（2）根据图线求出电池的电动势E＝________V，电池的内阻r＝________Ω．（3）若一位同学未画出图线，只选用其中两组U和I数据，可利用公式E＝U＋Ir算出E和r，这样做可能得出误差较大的结果，选用第________组和第________组数据，求得E、r的误差最大．参考答案1．答案：D 解析：电源电动势的大小与电源工作时转换的能量没有直接关系，选项A、B错．电源工作时电路中的总电流与电动势有关，但还与内外电路的电阻有关，因此，电动势大，总电流不一定大，选项C错．由实验的结果可知，选项D正确．2．答案：D 解析：无论任何情形下都有：E＝U外＋U内，电动势不变，所以A、B、C 均错，D对．3．答案：D 解析：由E＝IR＋Ir得，当外电路短路时，R＝0，E＝Ir，U外＝0，所以选项A、B正确；当外电路断路时，I＝0，Ir＝0，E＝U外，选项C正确；电路的外电阻增加时，路端电压增大，D项错误．4．答案：A 解析：电源的外电路是电阻R1和R2的串联，当变阻器的触头向右移动时，R1减小，总电阻减小，电路的总电流变大，电源的内电压升高，U1和U2的读数之和将减小，由欧姆定律知，U 2＝IR 2，U 2将变大，U 1将减小且U 1的减小量大于U 2的增加量，即ΔU 1＞ΔU 2，选项A 正确．5．答案：D 解析：电源没有接入外电路时，路端电压值等于电源电动势，所以电动势E ＝800 mV ．由闭合电路欧姆定律得短路电流=E I r短， 所以电源内阻3380010== =20 4010E r I --⨯ΩΩ⨯短， 该电源与20 Ω的电阻连成闭合电路时，电路中电流800== mA=20 mA 2020E I R r ++，所以路端电压U ＝IR ＝400 mV ＝0.40 V ，选项D 正确．6．答案：AD 解析：P 向上移动，L 1所在支路总电阻增大，从而干路电阻增大，所以干路电流变小．路端电压升高，L 4变亮，所以L 4支路电流变大，从而L 3支路电流变小，L 3变暗，L 3所分电压降低，所以L 2两端电压升高，L 2变亮，L 2中电流升高，从而知L 1变暗．故只有A 、D 选项正确．7．答案：6 V 1 Ω解析：当开关接1时，由闭合电路欧姆定律得：E ＝0.4 A×（R 1＋r ）当开关接2时，由闭合电路欧姆定律得：E ＝0.6 A×（R 2＋r ）两式联立得：r ＝1 Ω E ＝6 V ．8．答案：（1）见解析图 （2）1.46 0.71 （3）3 4解析：（1）先建立坐标系，建立坐标系时纵轴的电压应从1.00 V 开始取点，再进行描点，然后连线．在连线时发现坐标（0.32,1.18）显然不在直线上，所以应将此点舍掉．连线如图所示．（2）连成线后，将线延长分别与两坐标轴相交，与纵轴的截距为1.46 V ，此即为电池的电动势．再利用点（0.12，1.37）和点（0.57,1.05）可求出这条直线的斜率的绝对值．1.37 1.05=0.71 0.120.57r -Ω≈Ω-． （3）由图知，当过第3组和第4组数据作直线时，此直线与原直线偏离最大，因此选用第3组和第4组数据求得的结果误差最大．。

2019年精选粤教版高中物理选修3-1第二章电路第03节研究闭合电路习题精选-含答案解析第三十八篇第1题【单选题】如图所示的电路，电源电动势为E ，内阻为r ，闭合开关S，滑动变阻器滑片向左移动，下列结论正确的是( )A、电流表读数变小，电压表读数增大B、小灯泡L变亮C、电容器C上电荷量减小D、电源的总功率变大【答案】：【解析】：第2题【单选题】某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是( )A、只有乙图正确B、甲、丙图的曲线肯定是偶然误差太大C、甲、丙不遵从欧姆定律，肯定不可能正确D、甲、乙、丙三个图都可能正确，并不一定有较大误差【答案】：【解析】：第3题【单选题】如图所示，小灯泡的规格为“6V 3W”，R3=4Ω，电源内阻r =1Ω，.闭合开关S，灯泡L正常发光，电压表示数为零，电流表示数为1A，电表均为理想电表，则电源电动势E和电源输出功率P分别为( )A、E=8V，P=6WB、E=8V，P=7WC、E=9V，P=8WD、E=9V，P=9W【答案】：【解析】：第4题【单选题】如图所示，电源的电动势为E，内阻为r，R0为定值电阻，R为变阻器，已知R0>r.为使R0上消耗的电功率最大，应将变阻器阻值调整到( )A、R0B、R0＋rC、R0－rD、0【答案】：【解析】：第5题【单选题】受动画片《四驱兄弟》的影响，越来越多的小朋友喜欢上了玩具赛车，某玩具赛车充电电池的输出功率P随电流I的变化图象如图所示，由图可知下列选项错误的是( )A、该电池的电动势有误=4 VB、该电池的内阻r=1 ΩC、该电池的输出功率为3 W时，电路中的电流可能为1 AD、输出功率为3 W时，此电源的效率一定为25%【答案】：【解析】：第6题【单选题】图为小灯泡的U﹣I图线，若将该小灯泡与一节电动势E=1.5V，内阻r=0.75Ω的干电池组成闭合电路时，电源的总功率和小灯泡的实际电功率分别接近以下哪一组数据( )A、1.5W，1.0WB、0.75W，0.5WC、0.75W，0.75WD、1.5W，0.75W【答案】：【解析】：第7题【单选题】功率为10w的发光二极管（LED灯）的亮度与功率为60W的白炽灯相当。

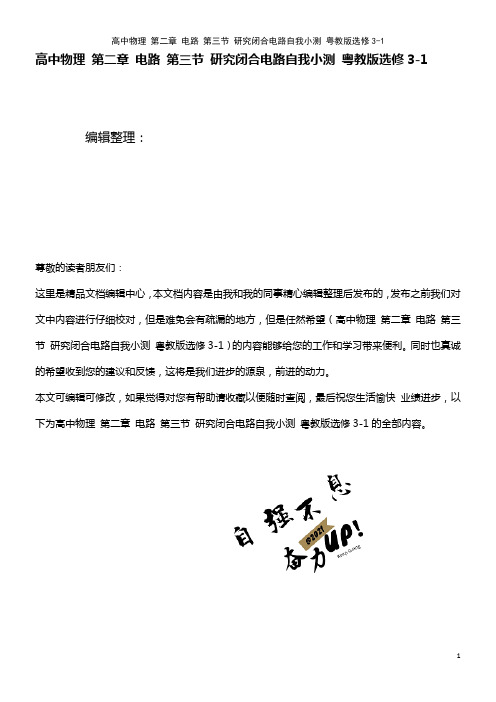

高中物理第二章电路第三节研究闭合电路自我小测粤教版选修3-1 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高中物理第二章电路第三节研究闭合电路自我小测粤教版选修3-1）的内容能够给您的工作和学习带来便利。
