高中物理闭合电路欧姆定律练习题作业

可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。

故答案为：C。

【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。

线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。

（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

1.如图所示，一幢居民楼里住着生活水平各不相同的24户居民，所以整幢居民楼里有各种不同的电器，例如电炉、电视机、微波炉、电脑等等。

停电时，用欧姆表测得A 、B 间的电阻为R ；供电后，各家电器同时使用，测得A 、B 间的电压为U ，进线电流为I ，如图所示，则计算该幢居民楼用电的总功率可以用的公式是A.R I P 2= B.RU P 2=C.UI P =D.tW P =2．关于电阻和电阻率的说法中，正确的是 （ ）A ．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻B ．由R =U ／I 可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C ．某些金属、合金和化合物的电阻率随温度的降低会突然减小为零，这种现象叫做超导现象。

发生超导现象时的温度叫”转变温度” D. 将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一。

3．如右图所示为两电阻R 1和R 2的伏安特性曲线。

若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是( ) A ．电阻R 1的阻值较大 B ．电阻R 2的阻值较大 C ．电阻R 1的发热功率较大 D ．电阻R 2的发热功率较大4．在右图所示的电路中，电源的内阻不能忽略。

已知定值电阻R 1＝10Ω， R 2＝8Ω。

当单刀双掷开关S 置于位置1时，电压表读 数为2V 。

则当S 置于位置2时，电压表读数的可能值为( ) A ．2．2V B ．1．9VC．1．6V D．1．3V5．如图所示为两个不同闭合电路中的两个不同电源的U-I图象，则下述说法中不正确．．．的是（）A．电动势E1=E2，发生短路时的电流I1>I2B．电动势E1=E2，内阻r l>r2C．电动势E1=E2，内阻r l<r2D. 当电源的工作电流变化相同时，电源2的路端电压变化较大。

6、如下图所示电路用来测定电池组的电动势和内电阻。

其中V为电压表（理想电表），定值电阻R=7.0Ω。

物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。

电动机正常工作时，电压表的示数U 1=3.0V ，求： (1)电源的路端电压； (2)电动机输出的机械功率。

【答案】(1)9V ；(2)8W 【解析】 【分析】 【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．3．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =4．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。

作业 11.如图所示,闭合开关S,电流表和电压表的示数变化情况是A．电流表示数增大,电压表示数减小．B．电流表示数减小、电压表示数增大．C．两表示数同时增大D．两表示数同时减小．2.如图,电源有一定内阻,当变阻器滑片向上移动时,则A．电压表示数将变大,灯L将变暗B．电压表示数将变大,灯L将变亮C．电压表示数将变小,灯L将变暗D．电压表示数将变小,灯L将变亮3.如图所示,当电路里滑动变阻器R2的滑动触头P向下滑动时A.电容器C两极板间的电场强度增大B.电压表的读数减小消耗的功率减小消耗的功率增大4.如图所示电路中,R1＝4Ω,R2＝6Ω,电源内阻不可忽略,当开关S2闭合时,电流表的示数为3A,则当开关S2断开时,电流表示数可能为A．．C．．5.如图所示的电路中,当变阻器R3的滑动头P向b端移动时A.电压表示数变大,电流表示数变小B.电压表示数变小,电流表示数变大C.电压表示数变大,电流表示数变大D.电压表示数变小,电流表示数变小作业21.如图,当开关S闭合时,电流表和电压表读数的变化是A.两表读数均变大B.两表读数均变小C.电流表读数增大,电压表读数减小D.电流表读数减小,电压表读数增大2.如图所示的电路中,电源的电动势恒定,要想使灯泡变暗,可以A.增大R1B.减小R1C.增大R2D.减小R23.如图所示的电路中,A、B、C、D是四只相同的灯泡.当滑动变阻器的滑动片向下滑动时,下列说法正确的是灯变亮灯变亮灯变亮灯变亮4.四个小灯连接成如图所示电路,合上电键S,各灯均正常发光.若小灯L4灯丝突然烧断,则其余各灯亮度的变化情况是变亮,L2L3均变暗变暗,L2L3均变亮变暗,L2熄灭,L3变亮变亮,L3变暗5.如图所示的电路中,当可变电阻R的值增大时两点间的电压Uab增大.两点间的电压Uab减小.C.通过电阻R的电流IR增大.D.通过电阻R的电流IR减小.作业31.电源电动势为E,内阻为r,向可变电阻R供电.关于路端电压,下列说法中正确的是.A.因为电源电动势不变,所以路端电压也不变B.因为U=IR,所以当R增大时,路端电压也增大C.因为U=IR,所以当I增大时,路端电压也增大D.因为U=E-Ir,所以当I增大时,路端电压下降2.在如图所示的电路中,当滑动变阻器的滑动片向下移动时,关于电灯L 的亮度及电容器C 所带电荷量Q 的变化判断正确的是A ．L 变暗,Q 增大B ．L 变暗,Q 减小C ．L 变亮,Q 增大D ．L 变亮,Q 减小3．如图所示,电源的电动势和内阻分别为E 、r,在滑动变阻器的滑动触头P 由a 向b 移动的过程中,下列各物理量变化情况为A ．电流表的读数一直减小B ．R 0的功率先增大后减小C ．电压表的读数先减小后增大D ．电源的总功率先减小后增大4.把电阻R 1接到内电阻等于1Ω的电源两端,测得电源两端电压为3V.如果在电阻R 1上串联一个R 2=6Ω的电阻,再接到电源两端,测得电源两端电压为4V.求电阻R 1的阻值.5．如图所示,电源的电动势E=24V,内阻r=1Ω,电阻R=2Ω,M 为直流电动机,其电枢电阻r /=1Ω,电动机正常工作时,其两端所接电压表读数为U V =21V,求电动机转变机械能的功率是多大 6.如图所示,E ＝10V,r ＝1Ω,R 1＝R 3＝5Ω,R 2＝4Ω,C ＝100μF.当S 断开时,电容器中带电粒子恰好处于静止状态．求：1S 闭合后,带电粒子加速度的大小和方向； 2S 闭合后流过R 3的总电荷量7.如图所示电路,E=10V,R 1=4Ω,R 2=6Ω电池内阻不计,C 1=C 2=30F,先闭合开关K,待电路稳定后再断开K,求断开K 通过电阻R 1的电量; R MV E r。

高中物理闭合电路的欧姆定律练习题及答案一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求： (1)闭合开关S 后，电容器所带电荷量； (2)断开开关S 后，通过R 2的电荷量。

【答案】(1)6.4×10-5C ；(2)53.210C -⨯ 【解析】 【分析】 【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为513.210C 2Q Q -==⨯'2．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω 【解析】 【详解】当开关接a 时，电路中的电流为I 1=11P U =2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6V r =2Ω.3．如图所示的电路中，电源电动势E ＝12 V ，内阻r ＝0.5 Ω，电动机的电阻R 0＝1.0 Ω，电阻R 1＝2.0Ω。

电动机正常工作时，电压表的示数U 1＝4.0 V ，求： (1)流过电动机的电流； (2)电动机输出的机械功率； (3)电源的工作效率。

【答案】（1）2A ；（2）14W ；（3）91.7% 【解析】 【分析】 【详解】(1)电动机正常工作时，总电流为I ＝11U R ＝ 2A (2)电动机两端的电压为U ＝E －Ir －U 1=(12－2×0.5－4.0) V ＝7 V电动机消耗的电功率为P 电＝UI ＝7×2 W ＝14 W电动机的热功率为P 热＝I 2R 0＝22×1 W ＝4 W电动机输出的机械功率P 机＝P 电－P 热＝10 W(3)电源释放的电功率为P 释＝EI ＝12×2 W ＝24 W有用功率P 有＝2122W UI I R +=电源的工作效率=91.7%P P η=有释4．电源的电动势为4.8V 、外电阻为4.0Ω时，路端电压为4.0V 。

闭合电路的欧姆定律双基训练★1.许多人造卫星都用太阳能电池供电，太阳能电池由许多片电池板组成，某电池板的开路电压是600mV，短路电流是30mA，这块电池板的内电阻是( ).【o.5】(A)60Ω (B)40Ω (C)20Ω (D)10Ω答案:C★2.电源的电动势为4.5V，内电阻为0.50Ω，外电路接一个4.0Ω的电阻，这时电源两端的电压为( ).【1】(A)5.0V (B)4.5V (C)4.0V (D)3.5V答案:C★3.电源电动势为ε，内阻为r，向可变电阻R供电.关于路端电压，下列说法中正确的是( ).【1】(A)因为电源电动势不变，所以路端电压也不变(B)因为U=IR，所以当R增大时，路端电压也增大(C)因为U=IR，所以当I增大时，路端电压也增大(D)因为U=ε-Ir，所以当I增大时，路端电压下降答案:D★★4.用电动势ε=6V、内电阻r=4Ω的直流电源依次分别对下列四个电珠供电，最亮的电珠是( ).【2】(A)“6V，12W” (B)“6V，9W” (C)“6V，4W” (D)“答案:B★★5.如图所示电路中，电源的电动势ε=16V，电阻R1=R2=R3=10Ω，电源内阻r=1Ω.求下述各种情况中电压表的示数(电压表的内阻非常大，流过电压表的电流可忽略不计).【6】(1)电键S接存a点.(2)电键S断开.(3)电键S接在b点.答案:(1)0V (2)7.6V (3)10V纵向应用★6.如图(a)所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b)图中的图( ).【l】答案:A★7.某人用多用电表按正确步骤测量一电阻阻值，指针指示位置如图所示，则该电阻值是____________.如果要用该多用电表测量一个阻值约200Ω的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_____________.【1】答案:1200Ω，×10档★★8.用多用表测盲流电压U或测电阻R时，若红表笔插入多用表的正(＋)插孔，则( ).【2】(A)前者(测电压U)电流从红表笔流人多用电表，后者(测电阻)从红表笔流出多用电表(B)两者电流都从红表笔流入多用表(C)两者电流都从红表笔流出多用表(D)前者电流从红表笔流出多用表，后者电流从红表笔流入多用表答案:B★★★9.如图所示为万用表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻r g=100Ω，凋零电阻最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池的电动势为1.5V.用它测量电阻R，能准确测量的阻值范围是( ).【4】(A)30～80kΩ (B)30～8kΩ (C)300～800kΩ (D)30～800kΩ答案:B★★★10.欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为( ).【5】(A)100Ω，100Ω (B)200Ω，100Ω(C)50Ω，100Ω (D)100Ω，200Ω答案:C★★★11.如图所示电路中，电池内阻符号为r，电键S原来是闭合的.当S断开时，电流表的示数变化情况足( ).【5】(A)r=0时示数变大，r≠0时示数变小(B)r=0时示数变小，r≠0时示数变大(C)r=0或r≠0时，示数都变大答案:D★★★12.如图所示电路，电源内阻不可忽略，R1=10Ω，R2=8Ω.当电键扳到位置1时，电压表示数为2.0V；当电键扳到位置2时，电压表示数可能是( ).【6】(A)2.2V (B)1.9V (C)1.7V (D)1.4V答案:BC★★★13.甲、乙、丙三个灯泡，按图方式连接到电池组上，如果丙灯泡处发生短路，某同学对电路各部分发生的变化作了如下推测(设各灯灯丝不被烧毁):①丙灯两端电压为零，②电池组的路端电压为零，③甲灯变得更亮，④乙灯变得更亮，其中( ).【5】(A)只有①、③正确(B)只有②、③止确(C)只有③、④正确(D)只有①、②正确答案:A★★★l4，用伏安法测电池的电动势和内电阻，由于电路存在问题，当电键S闭合后，移动变阻器的滑片P时，出现下列异常现象.(A)电流表示数可变，电压表示数始终为零(B)电流表示数为零，电压表示数不变(C)电流表烧坏以上四种情况对应的电路如图中的(A)________，(B)________，(C)________，(D)________.【5】答案:丁，乙，甲，丙★★★15.如图所示电路中，电阻R1=8Ω.当电键S断开时，电压表的示数为5.7V，电流表的示数为0.75A，电源总功率是9W；当电键S闭合时，电压表的不数为4V.若电键断开和闭合时电源内部损耗的电功率之比是9:16，求电源的电动势和电阻R2、R3.【8】答案:ε=12V，R2=8Ω，R3=3.6Ω★★★16.如图所示，用电动势为8V、内电阻为2Ω的电池组连接两根各1Ω的电阻线.向某用电器(纯电阻)供电，该用电器可获得3W的电功率，求通过该用电器的电流和它两端的电压.【6】答案:用电器两端的电压U1=2V，通过的电流为I1=5A，或两端电压为U2=6V，通过电流为I2=0.5A★★★17.如图所示，电源电动势ε=10V，内阻不计，R1=4Ω，R2=6Ω，C=30μF.(1)闭合电键S，求稳定后通过R1的电流.(2)然后将电键S断开，求这以后流过R1的总电量.【5】答案:(1)1A (2)1.2×10-4★★★★18.如图所示，A、B两端的电压U一定，电阻R先接在A、B两端，消耗功率为9W.再将电阻R接在较远的C、D两端，消耗功率为4W.在后一种情况下，输电导线AC、BD共消耗功率为( ).【5】(A)2W (B)3W (C)4W (D)5W答案:A★★★★19.如图所示的电路中，电源的电动势恒定.要想使灯泡变暗，可以( ).【4】(A)增大R1(B)减小R1(C)增大R2(D)减小R2答案:AD★★★★20.如图所示，电池组的电动势为ε，内电阻为r，R0为定值电阻，R为变阻器，已知R0＞r.为使R0上消耗的电功率最大，应将变阻器阻值调整到( ).【5】(A)R0(B)R0＋r (C)R0－r (D)0答案:D★★★★21.如图所示，电源的电动势和内阻分别为ε、r，在滑动变阻器的滑片P由a向b移动的过程中，电流表、电压表的示数变化情况为( ).【5】(A)电流表先减小后增大，电压表先增大后减小(B)电流表先增大后减小，电压表先减小后增大(C)电流表一直减小，电压表一直增大(D)电流表一直增大，电压表一直减小答案:A★★★★22.如图所示的电路中，电源内阻不能忽略，电流表、电压表都可视为理想电表.在滑动变阻器R的滑片P从a端移到b端的过程中( ).【6】(A)表的示数先增大后减小，表的示数增大(B)表的示数先增大后减小，表的示数减小(C)表的示数先减小后增大，表的示数增大(D)表的示数先减小后增大，表的示数减小答案:B★★★★23.如图所示，三只电压表完全相同，它们的接线柱正、负如图中所示.已知表的示数为2V，表的示数为1V，则表的示数为( ).【5】(A)0 (B)1V (C)2V (D)3V答案:D★★★★24.一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处.用这只多用表测出的电阻值R’，与被测电阻的真实值R相比( ).【8】(A)R’=R (B)R’＞R (C)R’＜R (D)无法确定答案:B★★★★25.如图所示电路中，ε1=6V，ε2=2V，电源内阻均不计，R1=500Ω，灵敏电流计示数恰为零，则R2的阻值为( ).【8】(A)50Ω (B)250Ω (C)500Ω (D)1000Ω答案:B★★★★26.如图所示的电路中，电键S1、S2、S3、S4均闭合，C是极板水平放置的平行板电容器，极板间悬浮着一油滴P，欲使P向下运动，应断开电键( ).【8】(A)S1(B)S2(C)S3(D)S4答案:C★★★★27.如图所示，八个完全相同的电池依次首尾相接后，用一电压表测量图中a、b两点的电压，已知每个电池的电动势为ε，内阻为r，电压表对电路的影响不计，则电压表的示数为________V.【6】答案:0★★★★28.如图所示，C1=6μF，C2=3μF，R1=6Ω，R2=3Ω，电源电动势ε=18V，内电阻r=0.当电键S断开时，a、b两点电势差是________V，电键S闭合后，C1上的电量减少了________C.【5】答案:18，3.6×105★★★★29.如图所示的电路中，电阻R1=12Ω，R2=R3=R4=6.0Ω.当电键S断开时，电压表的示数为12V，全电路消耗的电功率为13W.问电键S闭合后，电压表及电流表的示数各是多大(电流表的内阻忽略不计，电压表的内阻非常大)?【lO】答案:电压表的示数为10.5V；电流表的示数为2.1A★★★★30.如图所示，电阻R1=8Ω，电动机绕组电阻R0=2Ω，当电键S 断开时，电阻R1消耗的电功率是2.88W；当电键S闭合时，电阻R1消耗的电功率是2W，若电源的电动势为6V.求电键闭合时电动机输出的机械功率.【lO】答案:1.5W横向拓展★★★★31.元件A、B、C的伏安曲线如图所示，三个元件在相同的电压作用下，相同时间内发出的热量Q A、Q B、Q C之间的关系是( ).【5】(A)Q A=Q B=Q C(B)Q A＞Q B＞Q C(C)Q A＜Q B＜Q C(D)因A、C是非线性元件，故无法判断答案:B★★★★32.实验室中有电流表、电压表、电阻箱、滑线变阻器等仪器，下列各种仪器的组合(加上导线、电键)，恰好可以用来测定一节干电池的电动势、内电阻的是( ).【6】(A)电流表、电压表、滑线变阻器(B)电流表、电压表、滑线变阻器、电阻箱(C)电流表、电阻箱(D)电压表、电阻箱答案:ACD★★★★33.如图所示，抛物线C1、C2分别是纯电阻直流电路中，内、外电路消耗的电功率随电流变化的图线.由该图可知下列说法中错误的是( ).【7】(A)电源的电动势为4V(B)电源的内电阻为1Ω(C)电源输出功率最大值为8W(D)电源被短路时，电源消耗的最大功率可达16W答案:C★★★★34.如图电路，a、b、c分别表示电流表或电压表，电表都是理想的，则下列各组电表示数中可能的是( ).【lO】(A)a=1A，b=2V，c=0.5A(B)a=2V，b=0.5A，c=1A(C)a=0.5A，b=1A，c=2V(D)a=2V，b=1A，c=0.5A答案:D★★★★35.如图所示，直线a为电源的U-I图线，直线b为电阻R的U-I 图线，用该电源和该电阻组成闭合电路时，电源的输出功率和电源的效率分别为( ).【6】(A)4W、33.3％ (B)2W、33.3％(C)4W、67％ (D)2W、67％答案:C★★★★36.如图所示，两个完全相同的均匀圆形合金片卜各开了一个等大的小孔.现按(a)、(b)两种连接方式接在电路上.若两个电池的规格相同，内阻不计，在相等的时间内，合金片发热较多的接法是( ).【8】(A)(a)接法 (B)(b)接法(C)两种接法一样 (D)无法确定答案:A★★★★37.用伏安法测一节干电池的电动势ε和内电阻r，所给的器材有:(A)电压表:0—3—15V；(B)电流表:0—0.6—3A；(C)变阻器R1(总电阻20Ω)；(D)变阻器R2(总电阻100Ω)；以及电键S和导线若干.(1)画出实验电路图(标明变阻器规格).(2)如图所示的U-I图上是由实验测得的7组数据标出的点，请你完成图线，并由图线求出ε=________V，r=________Ω.(3)若只选用两组数据，用欧姆定律算出ε、r，有可能误差较大.若选用第________和第________组数据误差最大.【12】答案:(1)如图所示(2)1.5，O.5(3)5，6★★★★38.请你准确地测量多用电表中(用符号A丧示)10mA电流挡的内电阻R A(约20Ω).给你以下器材:电流表(量程200μA.内电阻R A1=500Ω)；滑动变阻器R(标有“20Ω，0.2W”字样)定值电阻四个(R1=20Ω，R3=40Ω，R3=150Ω，R4=300Ω)电源(ε=3V.内电阻忽略不计)(1)请画出测量R A的电路原理图，设计电路时要尽量利用整个滑动变阻器实行凋节.说叫设计电路和选用器材的理由.(2)分析说明应测量的物理量和计算R A的公式.【15】答案:(1)可用伏安法测.多用电表10mA挡的电阻R A，电流表当作电压表用.方法一:表与表并联，如图所示:表的满偏电压:U g1=200×500V=0.1V.表的满偏电压:U g1=10×20V=0.2V.为了测量准确.要使加在、上的电压接近0.1V.为了尽量利用整个滑动变阻器进行调节，把变阻器连接成分压电路，R与另一个定值电阻(应选用R4)串联后使整个滑动变阻器两端的电压接近0.1V.当滑动变阻器的滑片P 移到b端时，R A1、R A、R的并联总电阻R并约为10Ω，变阻器R两端的电压约为.方法二:R2、R4、R A1串联后作为电压表，然后与电表并联.如图所示:R A1与R2、R4串联后构成电压表电阻为:R'A1=R A1+R2+R4=840Ω，其满偏电压为O.168V.与R A的并联电阻约为R并=20Ω，滑片P移至b时，再与R并联的电阻约为10Ω.此时，电流表两端电压(亦为R两端电压)约为:(2)方法一:.方法二:★★★★39.如图所示是对蓄电池组进行充电的电路.A、B两端接在充电机的输出端上，蓄电池组的内阻r=20，指示灯L的规格为“6V，3W”.当可变电阻R凋到20Ω时，指示灯恰能正常发光，电压表示数为52V(设电压表内阻极大)，试求:(1)蓄电池组的总电动势.(2)充电机的输出功率.(3)对蓄电池组的输入功率.(4)充电机的充电效率.【15】答案:(1)45V (2)31W (3)23W (4)72.6%★★★★★40.如图所示电路中，ε1=6V，ε2=4.5V，R1=9Ω，R2=19Ω，R3=50Ω，r1=r2=1Ω.求分别通过两电源的电流及通过R3的电流.【15】答案:I1=0.115A，I2=0.0176A，I3=0.0971A★★★★★41.如图所示，用均匀电阻线做成的正方形回路由九个相同的小正方形组成，小正方形每边的电阻均为r=8Ω.(1)在A、B两点间接入电池，其电动势ε=5.7V，内阻可忽略，求通过电池的电流.(2)若用导线连接C、D两点，求通过此导线的电流(略去导线的电阻).【15】答案:(1)1A (2)0.267A★★★★★42.如图所示为用电位差计测电池内阻的电路图.实际的电位差计在标准电阻R AB上直接刻度的不是阻值，也不是长度，而足各长度所对应的电位差值.R M=100Ω，实验开始时S2断开，S1拨到1处，调节R N 使通过R AB的电流准确地达到标准值.然后将S1拨到2处，调节C.当灵敏电流计指针指零时，读得U AC=1.5025V；再闭合S2，滑动C，当电流计指针指零时，读得U AC=1.4455V.试根据这些数据计算电池εx的内阻r.【20】答案:1.5025V，3.9Ω。

12.2闭合电路欧姆定律 习题精选3一、单选题1．如图，A 、B 两灯原来正常发光，现因某一电阻发生断路或短路的故障，使A 灯变亮，B 灯变暗，那么，故障原因是（ ）A ．0R 断路B ．1R 断路C ．2R 断路D ．2R 短路2．如图所示，闭合开关 S 后，A 灯与 B 灯均发光，当滑动变阻器的滑片 P 向左滑动时，以下说法中正确的是（ ）A ．A 灯变暗B ．B 灯变亮C ．电源的输出功率可能减小D ．电源的总功率可能增大3．在纯电阻电路中，当用一个固定的电源（设E 、r 是定值）向变化的外电阻供电时，关于电源的输出功率P 随外电阻R 变化的规律如图所示。

则下列判断错误的是（ ）A ．当R ＝r 时，电源有最大的输出功率B ．当R ＝r 时，电源的效率η＝50%C．电源的功率P′随外电阻R的增大而增大D．电源的效率η随外电阻R的增大而增大4．如图所示。

三个电阻R1、R2、R3的阻值均为R，电源的内阻r<R，c为滑动变阻器的中点。

闭合开关后，将滑动变阻器的滑片由c点向a端滑动。

下列说法正确的是（）A．R2消耗的功率变小B．R3消耗的功率变大C．电源输出的功率变大D．电源内阻消耗的功率变小R'=1Ω．当调节滑动变阻器R1时5．如图所示，电源电动势E=12V，内阻r=3Ω，R0=1Ω，直流电动机内阻可使图甲中电源的输出功率最大；调节R2时可使图乙中电路的输出功率最大，且此时电动机刚好正常工作（额定输出功率为P0=4W），则R1和R2连入电路中的阻值分别为（）A．2Ω、2ΩB．2Ω、1.5ΩC．2Ω、1ΩD．1.5Ω、1.5Ω6．如图所示的电路中，闭合开关S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，电压表读数增加，由此推断，这故障可能是（）A．灯L1灯丝烧断B．电阻R2断路C．电阻R2短路D．电容器被击穿短路二、多选题7．在如图所示的电路中，当闭合开关S后，若将滑动变阻器的滑片P向下调节，则以下判断正确的是（）A．灯L1变暗，电流表的示数增大B．灯L2变暗，电流表的示数增大C．灯L1变亮，电压表的示数减小D．灯L2变亮，电压表的示数增大8．如图所示的电路中，电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻的阻值均为R，电压表为理想电表，S为单刀双掷开关，当开关由1位置打到2位置时，下列说法中正确的是（）A．电压表读数将变小B．L1亮度不变，L2将变亮C．L1将变亮，L2将变暗D．电源内阻的发热功率将变小9．如图所示电路中，电源电动势为E、内阻为r，R0定值电阻，电容器的电容为C。

物理闭合电路的欧姆定律练习题20篇含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。

电动机正常工作时，电压表的示数U 1=3.0V ，求：(1)电源的路端电压；(2)电动机输出的机械功率。

【答案】(1)9V ；(2)8W【解析】【分析】【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。

汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。

车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。

求：（1）电动机未启动时车灯的功率。

（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。

（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W【解析】【分析】【详解】(1) 电动机未启动时12V U E Ir =-=120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻'1.2U R I==Ω 267.5W RU P ''== 电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。

3．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。

物理闭合电路的欧姆定律练习题20篇一、高考物理精讲专题闭合电路的欧姆定律1.如图所示电路中，R 二40，R2二60,C 二30卩F ，电池的内阻r =20，电动势E =12V .(1)闭合开关S ,求稳定后通过叫的电流. (2)求将开关断开后流过叫的总电荷量. 【答案】(1)1A ；(2)1.8x 10-4C 【解析】 【详解】 (1) 闭合开关S 电路稳定后，电容视为断路，则由图可知，R 1与R2串联，由闭合电路的欧姆定律有：I -E—12_1AR +R +r 4+6+212所以稳定后通过叫的电流为1A .(2) 闭合开关S 后，电容器两端的电压与竹的相等，有U 二1x 6V 二6VC将开关S 断开后，电容器两端的电压与电源的电动势相等，有U '=E=12VC流过R 1的总电荷量为Q=CU '-CU=30x 10-6x （12-6）C 二18x10-4CCC•2.如图所示的电路中，两平行金属板人、B 水平放置，两板间的距离d =40cm 。

电源电动势E =24V ,内电阻r =10，电阻R =15Q 。

闭合开关S ,待电路稳定后，将一带正电的小球从 B 板小孔以初速度v 0=4m/s 竖直向上射入两板间，小球恰能到达A 板。

若小球带电荷量为Q =1X 10-2C ,质量为m =2xl0-2kg ,不考虑空气阻力，取g =10m/s 2。

求： (1) A 、B 两板间的电压U ；(2) 滑动变阻器接入电路的阻值R p ； (3) 电源的输出功率P 。

【答案】(1)8V ；(2)80；(3)23W【解析】【详解】1(1)对小球从B到A的过程，由动能定理：—qU-mgd=0--mv2厶解得：U=8VE-UT(2)由欧姆定律有：1—R+r电流为：I=-RP80解得：R p=(3)根据电功率公式有：P=12G+R)p解得：P=23W3.如图所示，E=l0V,r=1Q,R]=R3=5Q,R2=4Q,C=100吓，当断开时，电容器中带电粒子恰好处于静止状态；求：(1)S闭合后，带电粒子加速度的大小和方向；⑵S闭合后流过R3的总电荷量.【答案】⑴g,方向竖直向上⑵4x10-4C【解析】【详解】(1)开始带电粒子恰好处于静止状态，必有qE=mg且qE竖直向上.S闭合后，qE=mg的平衡关系被打破.S断开时，带电粒子恰好处于静止状态，设电容器两极板间距离为d,有RU=-2E=4VC R+R+r'21qUC=mgdS闭合后，—U'=E=8VC R+r2设带电粒子加速度为a,则qU'j-mg=ma,30“FT 才汀缈其解得a=g,方向竖直向上.（2）S 闭合后，流过R 3的总电荷量等于电容器上电荷的增加量，所以\Q=C （U C ，-U C ）=4X 10-4C4.如图所示，电源电动势E =30V ,内阻r =10,电阻R=4Q ,R 2=10Q .两正对的平行金属 板长L =0.2m ,两板间的距离d =0.1m .闭合开关S 后，一质量m =5x10一8kg ，电荷量Q =+4X 10.6C的粒子以平行于两板且大小为：=5x102m/s 的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【解析】根据闭合电路欧姆定律，有：U20VE"=—=——=200卩加电场强度：粒子做类似平抛运动，根据分运动公式，有: L=v °t17y=at 2m 1Q ET 214X 10~6X 200X 0 y =~-=-X=1.28x 联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解.5.如图所示，电路由一个电动势为E 、内电阻为r 的电源和一个滑动变阻器R 组成。

闭合电路欧姆定律一、多项选择1、如图所示，电源电动势为E，内电阻为r，闭合开关S，当滑动变阻器的触片从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为△U1和△U2，下列说法正确的是（）A．小灯泡L1、L3变暗，L2变亮B．小灯泡L3变暗，L1、L2变亮C．△U1＜△U2 D．△U1＞△U22、在如图所示的电路中，灯炮L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（）A．灯泡L变亮B．电源的输出功率变小C．电容器C上电荷量减少D．电流表读数变小，电压表读数变大3、如图所示，用两节干电池点亮几个小灯泡，干电池内阻不可忽略．当逐一闭合开关，接入灯泡增多时，以下说法正确的是（）A．灯少时各灯较亮，灯多时各灯较暗B．灯多时各灯两端电压较低C．灯多时通过电池的电流较小D．灯多时通过各灯的电流较大4、如图所示，在滑动变阻器的滑片向左滑动的过程中，理想电压表、电流表的示数将发生变化，电压表V1、V2示数变化量的绝对值分别为△U1、△U2，已知电阻R大于电源内阻r，则（）A．电流表A的示数增大B．电压表V2的示数增大C．电压表V1的示数增大D．△U1大于△U25、在如图所示的电路中，和均为定值电阻，当的滑动触头在a端时合上开关S,此时二个电流表和电压表V的示数分别为和U，电源的发热功率为，电源的输出功率为，定值电阻上消耗的功率为。

现将的滑动触头向b端移动，则三个电表的示数及功率、、的变化情况是（）A.增大，不变，U增大B.减小，增大，U减小C.可能增大，一定减小D.一定增大，一定增大6、一辆电动观光车蓄电池的电动势为E，内阻不计，当空载的电动观光车以大小为v的速度匀速行驶时，流过电动机的电流为I，电动车的质量为m，电动车受到的阻力是车重的k倍，忽略电动观光车内部的摩擦，则( )A. 电动机的内阻为R＝B. 电动机的内阻为R＝－C. 如果电动机突然被卡住而停止转动，则电源消耗的功率将变大D. 如果电动机突然被卡住而停止转动，则电源消耗的功率将变小二、单项选择题7、如图所示闭合电路中，当滑动变阻器R2触头向上滑动时，则电表示数的变化情况是（）A．V和A均增大 B．V和A均减小C．V增大，A减少 D．V减小，A增大8、在“测定电源电动势和内阻”的实验中，针对两个不同的电源得出如图所示的1、2两条图线，则两个电源的电动势E1和E2、内阻r1和r2满足关系（）A． E1＞E2，r1＞r2 B． E1＞E2，r1＜r2C． E1＜E2，r1＞r2 D． E1＜E2，r1＜r29、如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动 D． R3上消耗的功率逐渐增大三、实验,探究题11、某同学利用图甲所示电路，探究电源在不同负载下的输出功率．依据所得实验数据，绘出了如图乙所示的U﹣I的图象．（1）电流I=0.60A时电源的输出功率为 W．（保留两位有效数字）（2）当变阻器电阻为Ω时，电源的输出功率最大．12、某研究性学习小组利用图甲所示的电路测量某电池的电动势E和内阻r．由于该电池的内阻r较小，因此在电路中接入了一阻值为2.00Ω的定值电阻R0．（1）按照图甲所示的电路图，将图乙所示的实物连接成实验电路．（2）闭合开关S，调整电阻箱的阻值，读出电压表相应的示数，并计算出通过电阻箱的电流数值如表所示：在图丙所示的坐标纸中作U﹣I图线．R/Ω40.00 12.00 8.00 6.00U/V 1.90 1.66 1.57 1.43I/A 0.047 0.138 0.196 0.238 四、计算题13、如图所示，已知电源电动势E=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V，4.5W”的灯泡L和线圈电阻r′=1Ω的小型直流电动机都恰能正常工作，求：（1）电路中的电流强度为多大？（2）电动机的总功率多大？（3）电动机的机械功率多大？14、如图所示，R为电阻箱，V为理想电压表．当电阻箱读数为R1＝2 Ω时，电压表读数为U1＝4 V；当电阻箱读数为R2＝5 Ω时，电压表读数为U2＝5 V．求：(1)电源的电动势E和内阻r；(2)当电阻箱R读数为多少时，电源的输出功率最大？最大值P m为多少？15、如图所示，电源电动势E=10V，内电阻r=2Ω，R1=28Ω，R2=20Ω，R3=60Ω，电容C=4×10﹣8F，试求：（1）开关S断开稳定后，电容器所带电量．（2）再突然闭合S，求S闭合后，通过R3的电量．（3）从图线得到E=V，r=Ω．参考答案一、多项选择1、BD2、BD3、AB4、ACD5、BD6、BC二、选择题7、B8、D9、A10、A三、实验,探究题11、考点：电功、电功率；闭合电路的欧姆定律．版权所有专题：恒定电流专题．分析：根据U﹣I图线得出电流为0.60A时电压的大小，从而根据P=UI求出输出功率的大小．当外电阻与内电阻相等时，电源的输出功率最大，结合U﹣I图线得出内电阻的大小，从而得出输出功率最大时变阻器的阻值．解答：解：（1）当I=0.60A时，输出电压U=1.5V，则电源的输出功率为：P=UI=1.5×0.60W=0.90W．（2）电源的内电阻r==0.92Ω，当外电阻等于内电阻时，电源的输出功率最大，则R=0.92Ω．故答案为：0.90；0.92．点评：解决本题的关键知道当外电阻等于内电阻时，电源的输出功率最大，要求同学们能根据图象读出有效信息，难度不大，属于基础题．12、考点：测定电源的电动势和内阻．专题：实验题．分析：（1）根据电路图连接实物电路图．（2）应用描点法作出图象．（3）根据图示电源U﹣I图象求出电源电动势与内阻．解答：解：（1）根据电路图连接实物电路图，实物电路图如图所示：（2）根据表中实验数据在坐标系内描出对应点，然后作出图象如图所示：（3）由图示电源U﹣I图象可知，图象与电压轴的交点坐标值为2.0，则电源电动势E=2.0V；图象斜率绝对值等于电源内阻与保护电阻阻值之和，则k=r+R0===2.4Ω，电源的内阻r=k﹣R0=2.4Ω﹣2.0Ω=0.4Ω；故答案为：（1）如图所示；（2）如图所示；（3）2.0；0.4．点评：本题考查了连接实物电路图、作图象、求电源电动势与内阻，应用图象法处理实验数据是常用的实验数据处理方法，定值电阻串入电路一方向保护电源，同时扩大电源的内阻．同时电源的路端电压与电流图象与电流的交点不一定是短路电流，由电压轴是否是从零开始的．四、计算题13、（1）因为灯泡L正常工作，故有（2）电动机两端的电压U M=E﹣I（r+R）﹣U L=20﹣1.5×（1+4）﹣3=9.5（V）电动机的总功率P M=U M I=9.5×1.5=14.25（W）（3）P出=P M﹣I2r=12W答：（1）电路中的电流强度为1.5A；（2）电动机的总功率为14.25W；（3）电动机的机械功率为12W．14、(1)由闭合电路欧姆定律得：E＝U1＋r， 3分E＝U2＋r 3分联立上述方程，代入数据解得E＝6 V，r＝1 Ω. 1分(2)由电功率表达式P＝R 2分变形为P＝ 1分(没有推导扣2分)由上式可知当R＝r＝1 Ω时， 1分P有最大值，P m＝＝9 W. 1分15、考点：闭合电路的欧姆定律；电容．专题：电容器专题．分析：（1）开关S断开稳定后，电容器的电压等于电源的电动势，由Q=CU求解电容器所带电量．（2）S闭合后稳定后，电容器所在电路没有电流，其电压等于R2两端的电压，根据欧姆定律求出电容器的电压，再求解电容器电量的变化量，即可得到通过R3的电量．解答：解：（1）S断开时，电容器的电压 U C=E=10V，电量为 Q=CU=4×10﹣8×10C=4×10﹣7C；（2）S闭合后，电容器的电压为 U C′=E=×10=4V；Q′=CU C′=4×10﹣8×4C=1.6×10﹣7C；则通过R3的电量△Q=Q﹣Q′=（4×10﹣7﹣1.6×10﹣7）C=2.4×10﹣7C；答：（1）开关S断开稳定后，电容器所带电量为4×10﹣7C．（2）再突然闭合S，S闭合后，通过R3的电量为2.4×10﹣7C．点评：对于给定的电容器，关键是其电压的分析和计算．当电容器与某电路并联时，其电压等于该电路两端的电压．。

物理闭合电路的欧姆定律练习题20篇含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1=R 2=2.5Ω，滑动变阻器R 的最大阻值为10Ω，电压表为理想电表。

闭合电键S ，移动滑动变阻器的滑片P ，当滑片P 分别滑到变阻器的两端a 和b 时，电源输出功率均为4.5W 。

求 (1)电源电动势；(2)滑片P 滑动到变阻器b 端时，电压表示数。

【答案】(1) 12V E = (2) 7.5V U = 【解析】 【详解】(1)当P 滑到a 端时，21124.5RR R R R R =+=Ω+外 电源输出功率：22111(E P I R R R r==+外外外） 当P 滑到b 端时，1212.5R R R =+=Ω外电源输出功率：22222(E P I R R R r==+'外外外） 得：7.5r =Ω 12V E =(2)当P 滑到b 端时，20.6A EI R r==+'外电压表示数：7.5V U E I r ='=-2．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V3．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时：()1ab 棒产生的感应电动势的大小； ()2ab 棒产生的感应电流的大小和方向； ()3ab 棒所受安培力的大小和方向； ()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s【解析】 【分析】 【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯= （2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m安--===4．爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。

人教版必修第三册 12.2 闭合电路的欧姆定律一、单选题1．下列器材中，属于电源的是（ ） A ．验电器B ．电动机C ．干电池D ．电阻箱2．如图所示，电路中1R 、2R 为定值电阻，电压表与电流表均为理想电表。

闭合开关S ，使滑动变阻器的滑片向左滑动，则下列说法正确的是（ ）A ．电压表示数变小B ．电流表示数变大C ．电阻2R 消耗的功率变大D ．电池的输出功率一定变大3．如图所示的电路中，电源内阻不计，滑动变阻器R 的滑片向右端缓慢滑动，理想电压表示数为U ，理想电流表示数为I ，电压表示数变化量为U ∆，电流表示数变化量为I ∆，下列说法正确的是（ ）A ．电容器1C 的带电荷量增加B ．电容器2C 的带电荷量减小 C ．UI增加 D ．UI∆∆增加 4．电鳗是一种放电能力很强的淡水鱼类，它能借助分布在身体两侧肌肉内的起电斑产生电流。

某电鳗体中的起电斑并排成125行，每行串有5000个起电斑，沿着身体延伸分布。

已知每个起电斑的内阻为0.25Ω，并能产生0.16V 的电动势。

该起电斑阵列一端在电鳗的头部而另一端接近其尾部，与电鳗周围的水形成回路。

假设回路中水的等效电阻为790Ω，则电鳗放电时，其首尾间的输出电压为（ ）A．790V B．800V C．974V D．503V5．如图所示，电源电动势为E，内阻为r，闭合开关S，不考虑灯丝电阻阻值随温度的变化，电流表、电压表均为理想电表，当滑动变阻器的滑片由左端向右端滑动时，下列说法正确的是（）L变暗A．电流表读数减小，小灯泡1B．电压表读数变大L变暗C．电流表读数增大，小灯泡2D．有瞬时电流从a经电阻R流向b6．如图所示的电路中，恒流源可为电路提供恒定电流，R为定值电阻，L R为滑动变阻器，电流表、电压表均可视为理想电表，不考虑导线电阻对电路的影响。

将滑动变阻器L R的滑片P向上移动过程中，下列说法正确的是（）A．电路中总电阻减小B．电流表的示数减小C．电压表的示数减小D．恒流源输出功率减小7．某实物投影机有10个相同的强光灯L1~L10（25V/200W）和10个相同的指示灯X1~X10（220V/2W），将其连接在220V交流电源上，如图所示，则下列对工作电路的表述正确的是（）A ．若L 2断路，则干路电流I 增大B ．若L 2断路，则X 1的功率增大，L 1的功率增大C ．若L 2短路，X 2功率减小，其它指示灯的功率增大D ．若L 2短路，X 2功率增大，其它指示灯的功率减小8．如图所示为一保温箱温度报警器的简化电路图，电源电动势为E ，内阻为r ，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡（电阻保持不变）均能发光。

1、关于闭合电路的性质，下列说法不正确的是（ C ）A.外电路断路时，路端电压最高B.外电路短路时，电源的功率最大C.外电路电阻变大时，电源的输出功率一定变大D.不管外电路电阻怎样变化，其电源的内、外电压之和保持不变2、电源的电动势和内阻一定，在外电路的电阻逐渐减小的过程中，下面说法中正确的是 ( D )A ．电源的路端电压一定逐渐变大B ．电源的输出功率一定逐渐变小C ．电源内部消耗的功率一定逐渐变小D ．电源的供电效率一定逐渐变小3、如图所示的电路中，当滑动变阻器R 0的滑动触头向下滑动时 ( D )A ．R 1上消耗的电功率增大B ．电压表V 的示数减小C ．电源消耗的功率变大D ．电容器C 两极板间的电场强度变大4、电动势为E 、内阻为r 的电源与定值电阻1R 、2R 及滑动变阻器R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是 （ A ）A ．电压表和电流表读数都增大B ．电压表和电流袭读数都减小C ．电压表读数增大，电流表读数减小D ．电压表读数减小，电流表读数增大5、在如图所示的电路中，E 为电源的电动势，r 为电源的内电阻，R 1、R 2为可变电阻。

在下列叙述的操作中，可以使灯泡L 的亮度变暗的是 ( AD ) A.仅使R 1的阻值增大B.仅使R 1的阻值减小C.仅使R 2的阻值增大D.仅使R 2的阻值减小6、分别测量两个电池的路端电压和电流，得到如图所示的a 、b 两条U -I 图线，比较两图线，可得出结论（ B ）A ．a 电池的电动势较小、内阻较大B ．a 电池的电动势较大、内阻较大C ．b 电池的电动势较大、内阻较小 L R 1 R 2E rD ．b 电池的电动势较小、内阻较大7、如图所示，直线OAC 为某一直流电源的总功率P 总随电流I 变化的图线，抛物线OBC 为同一直流电源内部热功率P r 随电流I 变化的图线。

若A 、B 的横坐标为1 A ，那么AB 表示的功率等于（ C ）A ．1 WB ．3 WC ．2 WD ．2.5 W8、某充电电池的输出功率P 随电流I 的变化的图象如图所示,由图可知下列选项错误．．的是( D )A.该电池的电动势ε＝4VB.该电池的内阻r ＝1ΩC.该电池的输出功率为3W 时,电路中的电流可能为1AD.该电池的输出功率为3w 时,此电路的外电阻一定是3Ω9、 电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比。

高中物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．如图所示的电路中，两平行金属板A、B水平放置，极板长L＝60 cm，两板间的距离d＝30 cm，电源电动势E＝36 V，内阻r＝1 Ω，电阻R0＝9 Ω，闭合开关S，待电路稳定后，将一带负电的小球(可视为质点)从B板左端且非常靠近B板的位置以初速度v0＝6 m/s 水平向右射入两板间，小球恰好从A板右边缘射出．已知小球带电荷量q＝2×10－2 C，质量m＝2×10－2 kg，重力加速度g取10 m/s2，求：(1)带电小球在平行金属板间运动的加速度大小；(2)滑动变阻器接入电路的阻值．【答案】（1）60m/s2；（2）14Ω．【解析】【详解】（1）小球进入电场中做类平抛运动，水平方向做匀速直线运动，竖直方向做匀加速运动，则有：水平方向：L=v0t竖直方向：d=at2由上两式得：（2）根据牛顿第二定律，有：qE-mg=ma电压：U=Ed解得：U=21V设滑动变阻器接入电路的电阻值为R，根据串并联电路的特点有：解得：R=14Ω.【点睛】本题是带电粒子在电场中类平抛运动和电路问题的综合，容易出错的是受习惯思维的影响，求加速度时将重力遗忘，要注意分析受力情况，根据合力求加速度．2．如图所示为检测某传感器的电路图，传感器上标有“3 V 0．9 W”的字样（传感器可看做一个纯电阻），滑动变阻器R0上标有“10 Ω 1 A”的字样，电流表的量程为0．6 A，电压表的量程为3 V．求（1）传感器的电阻和额定电流？（2）为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少？（3）如果传感器的电阻变化超过标准值1 Ω，则该传感器就失去作用．实际检测时，将一个恒压电源加在图中a、b之间，闭合开关S，通过调节R0来改变电路中的电流和R0两端的电压，检测记录如下：电压表示数U/V电流表示数I/A第一次1．480．16第二次0．910．22若不计检测电路对传感器电阻的影响，你认为这个传感器是否仍可使用？此时a、b间所加的电压是多少？【答案】（1）10 Ω 0．3 A （2）6 V （3）仍可使用 3 V【解析】（1）R传＝＝Ω＝10 ΩI传＝＝A＝0．3 A（2）最大电流I＝I传＝0．3 A电源电压最大值U m＝U传＋U0U传为传感器的额定电压，U0为R0m＝10 Ω时R0两端的电压，即U0＝I传·R0m＝0．3×10 V＝3 V所以U m＝U传＋U0＝3 V＋3 V＝6 V（3）设实际检测时加在a、b间的电压为U，传感器的实际电阻为R传′，根据第一次实验记录数据有U＝I1R传′＋U1根据第二次实验记录数据有U＝I2R传′＋U2代入数据解得R传′＝9．5 Ω，U＝3 V传感器的电阻变化为ΔR＝R传－R传′＝10 Ω－9．5 Ω＝0．5 Ω＜1 Ω所以此传感器仍可使用3．科技小组的同学们设计了如图18甲所示的恒温箱温控电路（用于获得高于室温，控制在一定范围内的“室温”）包括工作电路和控制电路两部分，其中R＇为阻值可以调节的可变电阻，R为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图18乙所示，继电器线圈电阻R0为50欧姆：（1）如图18甲所示状态，加热器是否处于加热状态？（2）已知当控制电路的电流达到0.04 A时继电器的衔铁被吸合；当控制电路的电流减小0.036A时，衔铁被释放。

闭合电路的欧姆定律练习题含答案一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求：(1)闭合开关S 后，电容器所带电荷量；(2)断开开关S 后，通过R 2的电荷量。

【答案】(1)6.4×10-5C ；(2)53.210C -⨯【解析】【分析】【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量 653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为51 3.210C 2Q Q -==⨯'2．如图所示的电路中，当开关S 接a 点时，标有“5V ，2.5W”的小灯泡正常发光，当开关S 接b 点时，标有“4V ，4W”的电动机正常工作．求电源的电动势和内阻．【答案】6V ，2Ω【解析】【详解】当开关接a 时，电路中的电流为I 1=11P U =2.55A=0.5A. 由闭合电路欧姆定律得E =U 1＋I 1r当开关接b 时，电路中的电流为I 2=22P U =44A=1A. 由闭合电路欧姆定律得E =U 2＋I 2r联立解得E =6Vr =2Ω.3．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时： ()1ab 棒产生的感应电动势的大小；()2ab 棒产生的感应电流的大小和方向；()3ab 棒所受安培力的大小和方向；()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s【解析】【分析】【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯=（2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m 安--=== 4．如图所示电路中，r 是电源的内阻，R 1和R 2是外电路中的电阻，如果用P r ，P 1和P 2分别表示电阻r ，R 1，R 2上所消耗的功率，当R 1=R 2= r 时，求：(1)I r ∶I 1∶I 2等于多少(2)P r ∶P 1∶P 2等于多少【答案】(1)2：1：1；(2)4：1：1。

物理闭合电路的欧姆定律练习题20篇一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路中，14R =Ω，26R =Ω，30C F μ=，电池的内阻2r =Ω，电动势12E V =．（1）闭合开关S ，求稳定后通过1R 的电流． （2）求将开关断开后流过1R 的总电荷量． 【答案】（1）1A ；（2）41.810C -⨯ 【解析】 【详解】（1）闭合开关S 电路稳定后，电容视为断路，则由图可知，1R 与2R 串联，由闭合电路的欧姆定律有：12121A 462E I R R r ===++++所以稳定后通过1R 的电流为1A ．（2）闭合开关S 后，电容器两端的电压与2R 的相等，有16V 6V C U =⨯=将开关S 断开后，电容器两端的电压与电源的电动势相等，有'12V C U E ==流过1R 的总电荷量为()'63010126C C C Q CU CU -=-=⨯⨯-41.810C -=⨯2．如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d =40 cm 。

电源电动势E =24 V ，内电阻r =1 Ω，电阻R =15 Ω。

闭合开关S ，待电路稳定后，将一带正电的小球从B 板小孔以初速度v 0=4 m/s 竖直向上射入两板间，小球恰能到达A 板。

若小球带电荷量为q =1×10-2 C ，质量为m =2×10-2 kg ，不考虑空气阻力，取g =10 m/s 2。

求： （1）A 、B 两板间的电压U ； （2）滑动变阻器接入电路的阻值R P ； （3）电源的输出功率P 。

【答案】（1）8V ；（2）8Ω；（3）23W 【解析】 【详解】（1）对小球从B 到A 的过程，由动能定理：2102qU mgd mv --=- 解得：U =8V（2）由欧姆定律有： E UI R r-=+ PU I R 电流为：=解得：8P R =Ω（3）根据电功率公式有：()2pP I R R =+解得：P 23W =3．如图所示，E =l0V ，r =1Ω，R 1=R 3=5Ω，R 2=4Ω，C =100μF ，当断开时，电容器中带电粒子恰好处于静止状态；求：(1) S 闭合后，带电粒子加速度的大小和方向； (2) S 闭合后流过R 3的总电荷量． 【答案】(1) g ，方向竖直向上 (2)4×10－4C 【解析】 【详解】（1）开始带电粒子恰好处于静止状态，必有qE ＝mg 且qE 竖直向上． S 闭合后，qE ＝mg 的平衡关系被打破．S 断开时，带电粒子恰好处于静止状态，设电容器两极板间距离为d ，有2214V C R U E R R r==++，CqU mg d= S 闭合后，228V C R U E R r'==+ 设带电粒子加速度为a ，则'C qU mg ma d-=，解得a＝g，方向竖直向上．（2）S闭合后，流过R3的总电荷量等于电容器上电荷的增加量，所以ΔQ＝C（U C′－U C）＝4×10－4C4．如图所示，电源电动势E=30 V，内阻r=1 Ω，电阻R1=4 Ω，R2=10 Ω．两正对的平行金属板长L=0.2 m，两板间的距离d=0.1 m．闭合开关S后，一质量m=5×10﹣8kg，电荷量q=+4×10﹣6C的粒子以平行于两板且大小为 =5×102m/s的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【答案】【解析】根据闭合电路欧姆定律，有：电场强度：粒子做类似平抛运动，根据分运动公式，有：L=v0ty=at2其中：联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解．5．如图所示，电路由一个电动势为E、内电阻为r的电源和一个滑动变阻器R组成。

闭合电路欧姆定律练习题1．一辆电动车蓄电池的电动势为E ，内阻不计，当空载的电动车以速度v 在水平路面上匀速行驶时，流过电动机的电流为I 。

电动车的质量为m ，受到的阻力是车重的k 倍，忽略电动车内部的摩擦，则（ ）A ．电动机的内阻为E r I =B ．电动机的内阻为2E kmgv r I I =-C ．如果电动机突然被卡住而停止转动，则电源消耗的功率将变小D ．如果电动机突然被卡住而停止转动，则电源消耗的功率将不变2．在闭合电路中，下列叙述正确的是（ ）A ．闭合电路中的电流跟电源电动势成正比，跟外电路的电阻成反比B ．当外电路断开时，路端电压等于零C ．当外电路短路时，电路中的电流趋近于∞D ．当外电阻增大时，路端电压也增大3．如图所示电路中，电源的内电阻不能忽略。

已知定值电阻R 1=10 Ω，R 2=8Ω。

当开关S 接到位置1时，电压表V 的示数为2.0 V ；当开关S 接到位置2时，电压表V 的示数可能为（ ）A ．2.2 VB ．1.8 VC ．1.6 VD ．1.2 V4．在如图所示的电路中，闭合电键S ，将滑动变阻器滑片P 向右移动一段距离后，下列结论正确的是（ ）A ．灯L 变亮，电压表示数变小，电流表示数变大B ．灯L 变亮，电压表示数变大，电流表示数变小C ．灯L 变暗，电压表示数变小，电流表示数变大D ．灯L 变暗，电压表示数变大，电流表示数变小5．如图所示，一个内阻不可忽略的电源，1R 为定值电阻，1L 和2L 是小灯泡，R 为滑动变阻器，P 为滑片。

若将滑片向下滑动，则在滑动过程中，灯泡1L 、2L 的亮度及1R 消耗的电功率分别是（ ）A ．1L 变亮，2L 变暗B ．1L 变暗，2L 变暗C ．1R 消耗的电功率先增大后减小D ．1R 消耗的电功率一直增大6．在如图甲所示的电路中，电源的U I -图像如图乙中图线a 所示。

定值电阻0R 的U I -图像如图乙中的图线b 所示，滑动变阻器x R 的总电阻为1Ω，下列说法正确的是（ ）A ．定值电阻0R 的阻值为4ΩB ．电源的内阻为0.5ΩC ．当0.5Ωx R =时定值电阻0R 消耗的功率最大，最大功率为36W 49D ．当0.25Ωx R =时电源输出的功率最大，最大输出功率为4.5W7．如图所示，图中直线①表示某电源的路端电压与电流的关系图线，图中曲线②表示该电源的输出功率与电流的关系图线，则下列说法不正确的是（ ）A ．电源的电动势为50VB ．电源的内阻为5ΩC ．电流为2.5A 时，外电路的电阻为20ΩD ．输出功率为120W 时，输出电压是30V8．某同学将一直流电源的总功率、输出功率和电源内部的发热功率随电流I 变化的图线画在了同一坐标系中，如图所示，下列说法正确的是（ ）A ．反映输出功率变化的图线是cB ．电源的电动势为4VC ．电源的内阻为2ΩD ．当电流为0.5A 时，外电路的电阻为4Ω9．如图所示，电源电动势E ＝6V ，小灯泡L 的规格为“3V ，0.9W”，开关S 接1，当滑动变阻器调到R ＝8Ω时，小灯泡L 正常发光，现将开关S 接2，小灯泡L 和电动机M 均正常工作，已知电动机的线圈电阻R 0＝1Ω，则（ ）A ．电源内阻为4ΩB ．电动机正常工作的电压为0.3VC ．电动机输出的机械功率为0.63WD ．电源提供的总功率为1.8W10．如图所示，电源电动势为E ，内阻为r ，电路中C 为电容器的电容，电流表、电压表均为理想表。

高中物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W 【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．2．如图所示，R 为电阻箱，V 为理想电压表．当电阻箱读数为R 1＝2Ω时，电压表读数为U 1＝4V ；当电阻箱读数为R 2＝5Ω时，电压表读数为U 2＝5V ．求：（1）电源的电动势E 和内阻r ．（2）当电阻箱R 读数为多少时，电源的输出功率最大？最大值P m 为多少？【答案】（1）E =6 V r =1 Ω （2）当R=r =1 Ω时，P m =9 W 【解析】 【详解】（1）由闭合电路欧姆定律E U Ir =+得：111U E U r R =+，代入得44422E r =+=+①， 222U E U r R =+，代入得：5555E r r =+=+②， 联立上式并代入数据解得：E=6V ，r=1Ω（2）当电阻箱的阻值等于电源的内电阻时电源的输出功率最大，即有R=r=1Ω电源的输出功率最大为：22226()92441m E E P I R r W W r r =====⨯；3．利用电动机通过如图所示的电路提升重物，已知电源电动势6E V =，电源内阻1r =Ω，电阻3R =Ω，重物质量0.10m kg =，当将重物固定时，理想电压表的示数为5V ，当重物不固定，且电动机最后以稳定的速度匀速提升重物时，电压表的示数为5.5V ，(不计摩擦，g 取210/).m s 求：()1串联入电路的电动机内阻为多大？()2重物匀速上升时的速度大小．()3匀速提升重物3m 需要消耗电源多少能量？【答案】（1）2Ω；（2）1.5/m s （3）6J 【解析】 【分析】根据闭合电路欧姆定律求出电路中的电流和电动机输入电压.电动机消耗的电功率等于输出的机械功率和发热功率之和，根据能量转化和守恒定律列方程求解重物匀速上升时的速度大小，根据W EIt =求解匀速提升重物3m 需要消耗电源的能量． 【详解】()1由题，电源电动势6E V =，电源内阻1r =Ω，当将重物固定时，电压表的示数为5V ，则根据闭合电路欧姆定律得 电路中电流为6511E U I A r --===电动机的电阻51321M U IR R I --⨯==Ω=Ω ()2当重物匀速上升时，电压表的示数为 5.5U V =，电路中电流为''0.5E U I A r-==电动机两端的电压为()()'60.5314M U E I R r V V =-+=-⨯+= 故电动机的输入功率'40.52M P U I W ==⨯= 根据能量转化和守恒定律得2''M U I mgv I R =+代入解得， 1.5/v m s =()3匀速提升重物3m 所需要的时间321.5h t s v===， 则消耗的电能'60.526W EI t J ==⨯⨯=【点睛】本题是欧姆定律与能量转化与守恒定律的综合应用.对于电动机电路，不转动时，是纯电阻电路，欧姆定律成立；当电动机正常工作时，其电路是非纯电阻电路，欧姆定律不成立．4．某实验小组设计了如图所示的欧姆表电路，通过调控电键S 和调节电阻箱2R ，可使欧姆表具有“1⨯”和“10⨯”两种倍率。

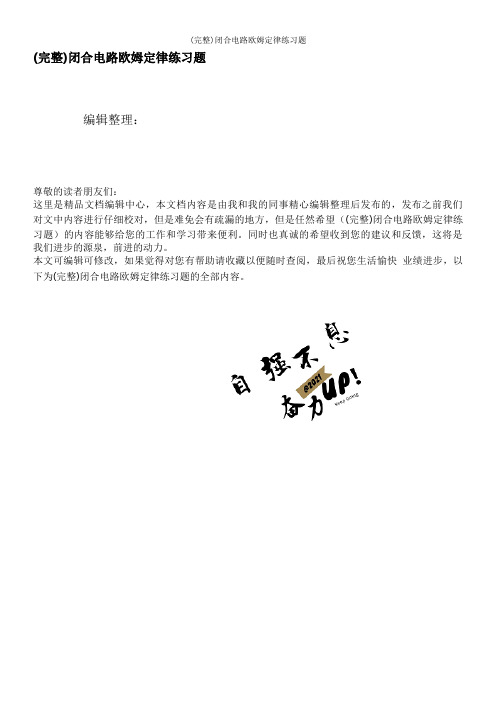

(完整)闭合电路欧姆定律练习题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)闭合电路欧姆定律练习题）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)闭合电路欧姆定律练习题的全部内容。

闭合电路欧姆定律练习题一、填空题1、蓄电池的电动势是2V，说明电池内非静电力每移动1C的电荷做功，其电势能(填“增加”或“减小”），是能转化为能的过程。

2、电池的内电阻是0。

2Ω,外电路上的电压是1。

8V，电路里的电流是0。

2A,则电池的电动势是_________________V，外电路的电阻是__________________Ω.3、电源的电动势为 3.0V，内电阻为0.20Ω，外电路的电阻为 4.80Ω，则电路中的电流I=__________________A,内电压__________________V，路端电压_________________V。

4、如图所示,电源电动势为E，内电阻为r，外电路总电阻为R，当S闭合后，电源总功率为___________________，电源的输出功率为___________________，外电路消耗的功率为_____________________，内电路消耗的功率为___________________，电源的供电效率为______________________.5、如图所示电路中，当K接a点时，通过负载R1的电流强度为2A，电源的输出功率是10W,当K接b点时,通过负载R2的电流强度是1A，电源的输出功率是5.5W，则该电源的电动势等于，内阻等于 .6、某同学用电流表和电压表等仪器测量干电池的电动势和内电阻，实验中分别测量了新旧电池各一节，根据测量结果分别作出新、旧电池的U―I图象如图甲和图乙所示．则图 (填“甲”或“乙”)表示新电池的U―I图象，由图象可求出新电池的内阻r= Ω，旧电池的内阻r2= Ω．1二、选择题7、下列有关电源电动势的说法,错误的是（ )A．电源的电动势数值上等于不接用电器时电源正负两极间的电压B．电源的电动势反映了电源将其它形式能转化为电能的本领大小C．电源的电动势就是电压D．电源的电动势等于电路中内、外电压之和8、下面是对电源电动势概念的认识，你认为正确的是：A．同一电源接入不同的电路，电动势就会发生变化B．1号1。

高中物理必修3闭合电路的欧姆定律计算题训练姓名：__________ 班级：__________考号：__________一、计算题（共10题）1、如图所示的电路中，电源电动势E=6.0V，其内阻可忽略不计，电阻的阻值分别为R1=2.4kΩ、R=4.8 kΩ，电容器的电容C=5.0μF。

闭合开关S，待电流稳定后，用电压表测R1两端的电2压，其稳定值为1.5V。

求：（1）该电压表的内阻为多大？（2）由于电压表的接入，电容器的带电量变化了多少？2、一直流动电动机线圈内阻一定，用手握住转轴使其不能转动，在线圈两端加电压为0.3V，电流为0.3A，松开转轴，在线圈两端加电压为2V时，电流为0.8A，电动机正常工作，求该电动机正常工作时，输入的电功率是多少?电动机的机械功率是多少?3、在截面积为S的均匀铜导体中流过恒定电流为I，铜的电阻率为ρ，电子的电荷量为e，计算电子在铜导体中运动时所受的电场力。

4、某电路两端电压保持不变，当电路电阻为20时，其电流强度为0.3A，电阻增加到30时，其电路中的电流强度要减小多少？电路两端的电压为多大？5、有一条横截面积S=1mm2的铜导线，通过的电流I=1A。

已知铜的密度ρ=8.9×103kg/m3，铜的摩尔质量M=6.4×10-2kg/mol，阿弗加德罗常数N A=6.02×1023mol-1，电子的电量大小e=1.6×10-19C，每个铜原子可提供一个自由电子。

求铜导线中自由电子定向移动的速率。

6、一个电源的路端电压U随外电路电阻R的变化规律如图（甲）所示，图中U=12V的直线为图线的渐近线．现将该电源和一个变阻器R0接成如图（乙）所示电路，已知电源允许通过的最大电流为2A，变阻器的最大阻值为R0=22Ω．求（1）电源电动势E和内电阻r．（2）空载时A、B两端输出的电压范围．（3）A、B两端所能接负载的电阻的最小值．7、有一电流表G，内阻为R=30Ω，满偏电流是1mA，求：（1）如果它改装成量程为0﹣15V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？（2）如果它改装成量程0﹣3A的电流表，要并联多大的电阻？改装后电流表的内阻是多大？8、如图所示，R3=6Ω，电源内阻r为1Ω，当S合上且R2为2Ω时，电源的总功率为16W，而电源的输出功率为12W，灯泡正常发光，求：（1）电灯的电阻及功率；（2）S断开时，为使灯泡正常发光，R2的阻值应调到多大？9、如图所示的电路中，UAB =1V，R1=R2=R3=10Ω，那么，电压表的示数为 V，电流表的示数为A．（电流表和电压表均为理想电表）10、在图所示的电路中，小量程电流表的内阻Rg=100Ω，满偏电流Ig=1mA，R1=900Ω，R2=Ω．（1）当S1和S2均断开时，改装所成的表是什么表？量程为多大？（2）当S1和S2均闭合时，改装所成的表是什么表？量程为多大？============参考答案============一、计算题1、（1）R并=1.6kΩRV=4.8kΩ（2）△Q=C（U C＇―U C）=2.5×10―6C（增加）2、由欧姆定律得电动机线圈内阻3、（10分）Iρe/S4、减小0.1A （5分） 6V （3分）5、取一段导线，自由电子从一端定向移动到另一端的时间为t，则导线长为vt，体积为svt，质量为ρSvt。
