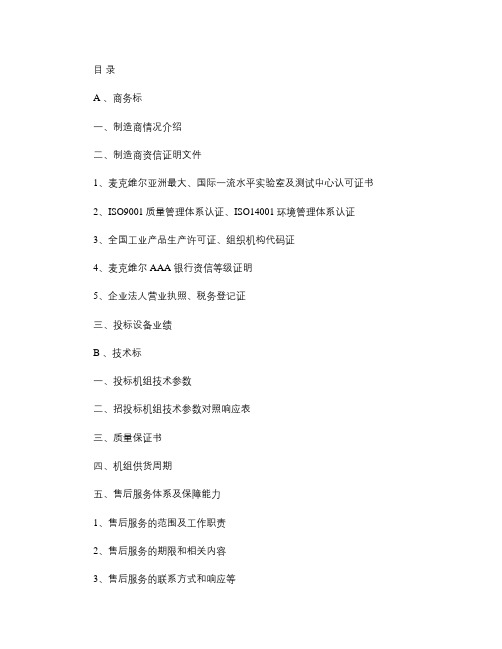

目录A 、商务标一、制造商情况介绍二、制造商资信证明文件1、麦克维尔亚洲最大、国际一流水平实验室及测试中心认可证书2、ISO9001质量管理体系认证、ISO14001环境管理体系认证3、全国工业产品生产许可证、组织机构代码证4、麦克维尔AAA 银行资信等级证明5、企业法人营业执照、税务登记证三、投标设备业绩B 、技术标一、投标机组技术参数二、招投标机组技术参数对照响应表三、质量保证书四、机组供货周期五、售后服务体系及保障能力1、售后服务的范围及工作职责2、售后服务的期限和相关内容3、售后服务的联系方式和响应等4、售后服务承诺书5、售后服务的相关费用6、售后服务的培训7、售后服务网点和技术保障能力介绍六、投标设备技术特点及优势七、投标产品制造经验、设计制造及安装验收标准八、产品出厂测试手段、检验项目及检测设备九、麦克维尔国际（中国）介绍十、投标产品样本A 、商务标一、制造商情况介绍深圳工厂简介20世纪90年代以后，麦克维尔开始进入中国。
以1994年深圳麦克维尔空调有限公司和1996年麦克维尔空调制冷(武汉有限公司的相继建成投产为标志，麦克维尔在中国的发展进入了一个全新的阶段。
深圳麦克维尔空调有限公司于1992年8月20日在深圳注册，1994年4月1日正式投产。
公司占地面积10万平方米。
生产的主要产品有：单元式空调机（数码变容量空调机组、水冷柜式空调机、风冷冷风/热泵型高静压管道式空调机、暗装吊顶分体式空调器、卡式嵌入型分体空调器、明装吊顶式分体空调器）、整体/模块式风冷冷水（热泵）机组、整体/分体水源热泵、中央空调末端（风机盘管机组、柜式空调机、组合式空气处理机、洁净室用空气处理机组）等。
深圳麦克维尔拥有精湛的技术、先进的生产加工及测试检测设备和成熟完善的管理经验，并选用优质的原材料及配件，生产的产品远销欧洲、亚洲、美洲和非洲，深受广大客户的欢迎。
〃在技术方面：麦克维尔深圳工厂产品技术主要是从麦克维尔意大利、英国、法国、马来西亚工厂引进，有一批经验丰富的外籍专家常驻深圳，进行相应的技术指导工作。
风机盘管工作原理风机盘管原理图风机盘管是中央空调系统使用最广的末端设备，风机盘管的全称为中中央空调风机盘管机组，风机盘管贴近我们的家居生活，在我们房间局部吊顶的风口就隐藏着风机盘管，它不停的为我们带来舒适的温度，那它是怎么工作的呢，下面我们一起来看看风机盘管工作原理。
风机盘管控制工作原理风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种：风机盘管简单控制：使用三速开关直接手动控制风机的三速转换与启停。
风机盘管温度控制：使用温控器根据设定温度与实际检测温度的比较、运算，自动控制电动两/三通阀的开闭，风机的三速转换，或直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温。
风机盘管系统工作原理风机盘管主要由风机，换热盘管和机壳组成，按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排，换热盘管一般是采用铜管串铝翅片，铜管外径为10～16mm，翅片厚度约0.15～0.2mm，间距2.0～3.0mm，风机一般采用双进风前弯形叶片离心风机，电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热。
风机盘管原理图-风机盘管工作及控制原理风机盘管空调系统的工作原理借助风机盘管机组不断地循环室内空气，使之通过盘管而被冷却或加热，以保持房间要求的温度和一定的相对湿度。
盘管使用的冷水或热水，由集中冷源和热源供应，与此同时，由新风空调机房集中处理后的新风，通过专门的新风管道分别送人各空调房间，以满足空调房间的卫生要求。
风机盘管空调系统与集中式系统相比，没有大风道，只有水管和较小的新风管，具有布置和安装方便、占用建筑空间小、单独调节好等优点，广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。
风机盘管工作原理没有中央空调复杂，其实我们可以把风机盘管形象的看做是一台电扇，只是这台电扇吹出来的风是我们需要的温度。
目前市面上风机盘管很多，为了节约成本，很多公司会选择国产风机盘管，而采用进口中央空调主机，这样并不影响整个中央空调系统的运行和使用效果。
风冷冷风型空调机安装使用说明书-CAL-FENGHAI.-(YICAI)-Company One1目录CATALOGUE一、机组外观和机组结构 (1)Unit outlook and structure二、系统流程图 (3)system flow chart三、机组安装 (4)Installation四、调试 (18)Test五、使用 (20)Operation六、维护和保养 (25)Maintenance七、运行范围 (26)Run scope八、简易故障处理 (27)Trouble disposal一、机组外观和机组结构 Unit outlook and structure 1、 机组外观97653142876543218回风口 air inlet 出风口 air outlet接水管排水孔 drain pan weep hole 室内外机连接口indoor & outdoor unit connection底盘排水孔 classic weep hole 电源线孔 power wire hole 压力表 pressure gauge 控制面板 control panel 室外机 outdoor unit2、机组结构 Unit structure6.电控箱 Electric controller 8.室外机 outdoor unit5.风机 Fan1.压缩机 Compressor 3.蒸发器 Evaporator 4.过滤网 Filter 9.球阀Ball valve2.电加热 Electric heater 7.电机Motor3.气液分离器安装于室内机;Gas and liquide separation is installed in indoor unit.以上三点示意图上均未表示.The three points above have not been shown in the sketch map.2.热泵机使用膨胀阀节流,室内机室外机各安装一个; For heat-pump unit, expansion valve is used to throttle, installingeach one both in indoor and outdoor units.注: 1.单冷机使用毛细管节流(50HP以下）;二、系统流程图 system flow chart1、 风冷冷风型/电加热型空调机工作原理Working principle of the air-cooled cooling or electric heating air conditionerinside室内侧outside室外侧joint2、 热泵型空调机工作原理Working principle of the heat-pump air conditioner室外换热器outside 室外侧outside heat exchanger室内侧high pressure relay低压继电器 高压继电器2.1.inside low pressure relay gas and liquid separation室内换热器inside heat exchanger制热循环制冷循环refrigeration cycleheat cycle三、机组安装1. 安装空间： Installation space确保机组安装位置周围有足够的空间以备操作、维修之用，同时也要保证气流循环畅通，不受阻碍并且没有短路。
型 号：MDB100MR〜MDB250MR 制冷量：25〜60kW 制热量：29〜69kW风冷冷风/热泵型高静压管道式空调机“M ”系列风冷冷风/热泵型高静压管道式空调机MDB麦克维尔商用中央空调——风冷冷风/热泵型高静压管道式空调机组“M ”系列，是一种适用于酒店、商场、专卖店、办公楼、工厂厂房等工业及商业领域的中央空调。
它完美结合了大型中央空调的便利、舒适、高档次和分体机的简单灵活的诸多特性。
新的设计更整合了空间模块、小型区隔等商用现代建筑空间的特性，使冷（热）风均匀地分布到各房间，形成“零”温差；并可引入室外新鲜空气，完全避免“空调病”的危害；且空调、风道与室内装饰结合，完全隐蔽，不占用空间，成为中央空调和传统商用空调（柜机等）的换代产品。
作为中国国家标准GB/T 18836-2002《风管送风式空调(热泵)机组》的负责起草单位，麦克维尔自从进入中国市场的那一天起，始终引导中国商用管道式空调机的发展。
英国权威机构BSRIA 在中国空调市场的调查报告中指出，麦克维尔风冷管道式空调机在中国市场上处于“MARKET LEADER （市场领导者）”地位。
新一代MDB 空调机组是麦克维尔在继承以往成功经验的基础上，推出的新一代机组。
机组的性能更强劲、能效比更高、噪声更低、机身更薄，并专门针对中国国情量身定做，更节省建筑安装空间，更适应建筑环境要求。
测试中心通过中国合格评定国家认可委员会认可检测CNAS L0778中国国家强制性产品认证（24.36kW冷量以下机组）ISO14001环境体系认证ISO9001:2000质量管理体系认证工业产品生产许可证（24.36kW 冷量以上机组）风冷冷风/热泵型高静压管道式空调机MDB■ 特有的设计使管道连接简便，由于出风口法兰紧贴机组底边，使安装于天花板内的风管布置简便且可以有效减少对房间高度的要求，使建筑费用降低。
■ 超薄机身设计，水平出风，特别适合于吊顶安装。
