模块式风冷热泵机组技术参数表

约克模块式冰⽔机YCAE-R410a YCAE(R410A)模块式风冷冷⽔/热泵机组四、应⽤设计12五、智能控制14六、技术参数152最多8个模块组合全系列模块化设计，最多可8个模块组合(不同容量型号之间也可⾃由组环保制冷剂R410A全系列节能认证采⽤不会破坏⼤⽓臭氧层的环保制冷剂R410A 。

所有型号均获得国家节能认证。

低噪风扇设计多级容量调节YCAE R410A 系列采⽤⾼效双涡旋压缩机设计，每个风扇电机为双级风速设计，搭配三叶⽚或运转范围⼴YCAE R410A 系列制冷运转上限温度达温度范围进⼀步拓宽，抗⾼低温环境能??25除霜时制热不停机模块组合时，主控器将均衡各模块的除霜时间，避免组合模块同时进4静⾳模式运转故障应急运转集控器可设置静⾳模式运转，在机组低噪配置状态下，运⾏噪⾳约可再降低3分贝。

主机每个模块设计有独⽴的双冷媒回路系统，当某个回路系统出现故障时，另外⼀个正常系统可进⾏应急运转；多模块组合时，当某个模块出现故障时，其他正常模块可继续进⾏后备运转。

3分贝5故障⾃动报警YCAE R410A 系列机组⾃动检测故障，并显⽰压缩机均衡运转YCAE R410A 系列机组实时监控各压缩机的运智能除霜YCAE R410A 系列机组设计有⾼精度温度传感器，可以精确感知结霜情况下系统压⼒与温6压缩机防频繁启停为防⽌压缩机频繁启停造成电流频繁波动和⽀持接⼊楼宇集控系统YCAE R410A 机组设置有可接⼊楼宇集控系统的RS485信号控制端⼝，可通过合法协议集成到楼宇集控系统中。

楼宇BA 系统RS485集控器故障⾃动复位YCAE R410A 系列机组针对部分⾮损坏性的故障有⾃动复位功能，当系统参数恢复正常时，故障会⾃动消除。

7压缩机防液击保护机组每个压缩机设计有曲轴箱电加热元件，机组在冬天待机情况下，也可以确保压缩机供热⽔温智能⾃适应调节为保障⽤户舒适性，机组设计有制热出⽔ (回⽔)温度的最佳控制范围值，将供热⽔温控制强制除霜当机组在恶劣环境下制热时，机组除了有智除厚霜除冰掉电记忆功能根据使⽤客户的使⽤习惯或者供电特性，⽤8⾼效涡旋压缩机V 型内螺纹空⽓侧换热器空⽓侧换热器采⽤内螺纹盘管，增加管内换热⾯积和制冷剂流动过程的扰动性，从⽽提⾼制冷剂侧的换热能⼒；换热器采⽤V 型平板设计，优化倾⾓提⾼冷凝⽔导⽔能⼒，降低霜堵、冰堵风险，机组采⽤⾼效R410A 涡旋压缩机，低压腔结构设计，电机腔和曲轴箱处于较低温区域，电机被低温回⽓制冷剂有效冷却，延长电机寿命；⾼温⾼压制冷剂⽓体被压缩后直接排出，减少压⼒和热损失，提⾼能效。

模块式风冷冷（热）水机组一、产品适用范围模块式风冷冷水机组广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共设施的舒适性中央空调系统，并能满足电子、制药、生物、轻纺、化工、冶金、制药、电力、机械等行业的工艺性空调系统的不同使用要求。

二、产品种类及规格1、风冷冷水机组标准型系列产品共计68个不同的品种规格。

2、整体式机组制冷量范围为100-760kW。

3、模块式机组有60kW、120KW、180kW、210kW、250kW五种基本模块，可灵活组合为制冷量60-1750kW各种模块式机组；4、机组制冷运行时能提供温度为5-15℃的冷冻水。

标准工况下，出水温度7度，回水温度12度。

（产品外观图）三、品质与服务▲风冷模块冷热水空调机组的设计、生产、销售严格按照ISO9001-2000质量保证体系运行，确保产品质量。

▲机组坚持选用名牌制冷配件用于产品的制造，成本虽有所增加，但用户的风险会大大减少。

▲具有国际先进的《风冷机组实验室》，用于风冷机组的设计、开发与实验研究及产品出厂测试。

每一个零部件必须经过严格的检验后才能组装到机组上，每一台机组必须经过全性能的测试后才允许出厂。

▲风冷冷热水空调机组系列产品经国家空调质量中心测定，各项指标均高于或达到国家标准，产品质量稳定，运行可靠，市场占有率连年上升，稳居国内同行业领先地位。

▲优质的产品需要优质的服务，顾客至上是亚太公司一贯坚持的原则，亚太拥有包括系统设计、辅助配套、施工安装、用户培训、调试维修等全方位的服务。

四、工作原理及主要技术特点（一）工作原理图（二）、主要技术特点1、精选名牌配件，机组高效、节能、耐用：①机组的压缩机、冷凝风机、热力膨胀阀、热气旁通阀、控制电脑等关键元器件均选用知名品牌厂家的产品，确保机组高效、节能、耐用。

②机组选用阻燃型保温材料，避免了人为因素造成火灾事故,确保机组安全运行。

进口微电脑控制器全中文显示触摸屏电脑手操器进口热力膨胀阀、电磁阀2、完备的机组控制功能，多重安全保护措施，确保机组安全运行：（1）机组具备的控制功能：●机组启停控制●远程、近程控制选择●机组程序设定●回水温度控制设定●能量调节自动控制●高水温低水温限定报警●防冰冻保护设定●压缩机启停程序管理●压缩机手动管理●机组定时管理●水泵管理●可编程温度管理●全功能运行参数显示●故障报警及诊断功能（2）机组具备的安全保护功能：●压缩机相序保护●压缩机过载、过热保护●冷凝风机、电机设置过热保护●系统设有高、低压力保护装置●系统设有必备的安全阀、放气阀、排污阀●热泵机组配备了能量调节阀，确保机组低温运行安全、可靠●电器元件具有防触电保护●防冻保护●系统设有断水保护3、机组控制系统智能化，具有集中监控和远程监控接口：①机组采用进口微电脑控制触摸屏，中文显示，界面友好。

产品制造公司：上海一冷开利空调设备有限公司开利30RB/RQ 模块式风冷涡旋冷水/热泵机组制冷量：65kW/130kW 制热量：68kW/138kWN-30RB/RQ-1607-15T(M)开利中国销售机构上海 (86-21) 2306 3000北京 (86-10) 6554 0418广州 (86-20) 2811 8445西安 (86-29) 6872 5300成都 (86-28) 6212 2600苏州 (86-512) 6288 8120杭州 (86-571) 8586 1148天津 (86-22) 2313 7610开利中国维修服务开利中国多得利零件业务 (86) 4009-000-888机组效率H 高能效M 标准能效设计系列号机组制冷量065 65kW 130 130kW机组型号30RB 风冷涡旋冷水机组30RQ风冷涡旋热泵机组适用机组范围130 2台65kW 机组或1台130kW 机组（适用PT116B/C/J ）195 3台65kW 机组（适用PT116B/C/J ）2-3台65kW机组或1台130kW 机组（适用116H/I）325 4-5台65kW 机组或2台130kW 机组（适用于PT116B/C/H/I/J ） 520 6-8台65kW 机组或3-4台130kW 机组（适用于PT116B/C/H/I/J ）选项说明PT116B 外置水力模块选项（配置高扬程单泵）PT116C 外置水力模块选项（配置高扬程双泵）PT116H 外置水力模块选项（配置超高扬程单泵）PT116I 外置水力模块选项（配置超高扬程双泵）PT116J 外置水力模块选项（配置高扬程变频单泵）适用机组名称30RB/RQ 模块式风冷涡旋冷水及热泵机组制冷剂S H FC-410A 型号说明30RQ 065 B H S PT015/023机组功能选项PT012 高静压风机（120Pa 机外余压）PT015S 低噪音选项（压缩机隔音罩）PT015 低噪音选项（压缩机静音箱）PT023 保护面板与格栅PT148A 风机盘管输入处理模块PT028B 低环境温度制冷（最低-10℃）PT028H 低环境温度制热（最低-20℃）PT345 花格木条包装PT856 高环境温度运行（制冷最高可达50℃）PT859 出水温度控制/变频水力模块用组件PT859A 出水温度控制/变频水力模块用控制组件包PT860 双泵水力模块用电控组件30RQ065 PT116B 130举例如下：30RQ065BHS 带保护面板与格栅选项，则机组型号为30RQ065BHSPT023。

2.招标设备的主要技术规格及要求型号LSQWRF( )M/A-G130 65 130能力规格制冷量kW 30.0 65.0 130.0×103kcal/h25.8 55.9 111.8 制热量kW 33.0 71.0 142.0×103kcal/h28.4 61.0 122.1电参数制冷功率kW 9.8 20.1 40.2 制冷电流 A 16.2 37.4 67.5 制热功率kW 10.2 20.8 41.6 制热电流 A 17.4 40.7 69.8 最大消耗功率kW 12.6 29.8 55.0 最大电流kW 21.1 54.5 100.0 电辅热kW 10.0 15.0 30.0 电源规格380V 3N～50Hz制冷剂种类R22充注量kg 5.8 6.0×2 6.0×4空调水侧换热器水流量m3/h 5.2 11.2 22.4 阻力损失kPa 55 28 32 最高承压MPa 1.0进出水管径mm DN40 DN65 DN65 类型套管式壳管式空气侧换热器空气流量m3/h 13500 27000 54000 类型翅片盘管式外形尺寸宽mm 956 2000 2065 高mm 1580 1580 1600 深mm 946 946 2065重量净重kg 250 455 1030 运行重kg 263 600 1100量运行噪音dB(A) 63 65 682.2 主要技术要求2.2.1技术规格：1）制冷量： kW/台，功率： Kw，投标人应提供机组运行时冷量调节范围，机组制冷量不允许负偏差。

COP值不得小于 3.2 。

2）机组使用环境要求：制冷工况：10℃～50℃；制热工况：-15℃～21℃3）电源：采用三相五线制，380V/50Hz ，机组启动电流不得高于运行电流的 3.5倍。

4）冷水出水温度： 7℃，热水出水温度：45℃。

5）冷冻水侧工作压力：1.0MPa（水侧压力损失ΔP≤0.05MPa）6）水侧换热器污垢系数：0.086m2·℃/KW；7）机组噪声值（声压级）：≤68dB（A）。

)
机组制热时，系统在满足除霜条件下，同一单元机组中只允许一台 进行除霜工作，另一台压缩机仍制热运行，水温波动小，制冷平稳。

根据需要可向室内输入新鲜空气
选用适当的室内机，可输入新鲜空气，排除室内污浊空气，保持室内空气清新。

根据需求，通过对水温的精确控制，灵活投入1-256模块单元，节约能源。

模块化设计，冷量大小随意组合
2-256台模块单元随意组合，冷量由120kw~15360kw满足不同面积使用要求。

噪声低
基于振动分析及有限元分析，辅以水循环系统，噪声更低。

交替化霜，水温波动小

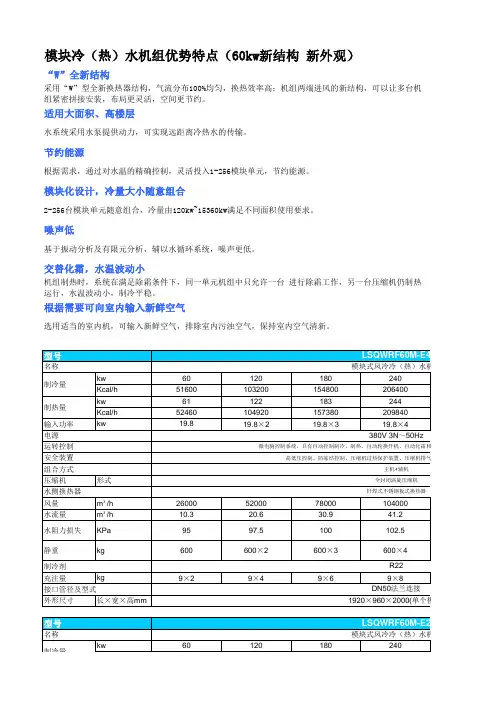

模块冷（热）水机组优势特点（60kw新结构 新外观）
“W”全新结构
采用“W”型全新换热器结构，气流分布100%均匀，换热效率高；机组两端进风的新结构，可以让多台机组紧密拼接安装，布局更灵活，空间更节约。

适用大面积、高楼层
水系统采用水泵提供动力，可实现远距离冷热水的传输。

节约能源
)
法兰连接
×2000(+辅机
器
～50Hz
×2000(器
法兰连接
+辅机
～50Hz。

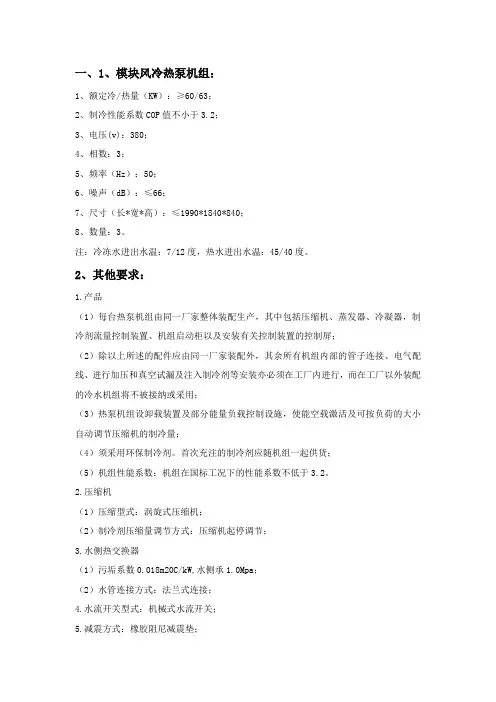

一、1、模块风冷热泵机组：1、额定冷/热量（KW）：≥60/63；2、制冷性能系数COP值不小于3.2；3、电压(v)：380；4、相数：3；5、频率（Hz）：50；6、噪声（dB）：≤66；7、尺寸（长*宽*高）：≤1990*1840*840；8、数量：3。

注：冷冻水进出水温：7/12度，热水进出水温：45/40度。

2、其他要求：1.产品（1）每台热泵机组由同一厂家整体装配生产，其中包括压缩机、蒸发器、冷凝器，制冷剂流量控制装置、机组启动柜以及安装有关控制装置的控制屏；（2）除以上所述的配件应由同一厂家装配外，其余所有机组内部的管子连接、电气配线、进行加压和真空试漏及注入制冷剂等安装亦必须在工厂内进行，而在工厂以外装配的冷水机组将不被接纳或采用；（3）热泵机组设卸载装置及部分能量负载控制设施，使能空载激活及可按负荷的大小自动调节压缩机的制冷量；（4）须采用环保制冷剂。

首次充注的制冷剂应随机组一起供货；（5）机组性能系数：机组在国标工况下的性能系数不低于3.2。

2.压缩机（1）压缩型式：涡旋式压缩机；（2）制冷剂压缩量调节方式：压缩机起停调节；3.水侧热交换器（1）污垢系数0.018m20C/kW,水侧承1.0Mpa；（2）水管连接方式：法兰式连接；4.水流开关型式：机械式水流开关；5.减震方式：橡胶阻尼减震垫；6.用电制式：380V/3PH/50HZ；7.控制中心：液晶中文显示。

二、1、风机盘管：1、额定冷/热量（KW）：≥4.15/6.65；2、风量（m³/h）：≥680；3、电机功率（kw）：≤0.065；5、电压(v)：220；6、相数：1；7、频率（Hz）：50；8、噪声（dB）：≤42.5；9、尺寸（长*宽*高）：≤865*445*233；10、数量：22。

注：机外余压30Pa。

2、风机盘管：1、额定冷/热量（KW）：≥5.00/7.87；2、风量（m³/h）：≥850；3、电机功率（kw）：≤0.072；4、电压(v)：220；5、相数：1；6、频率（Hz）：50；7、噪声（dB）：≤4/5；8、尺寸（长*宽*高）：≤925*445*233；9、数量：32。
