特灵小机组样本--样本410或22

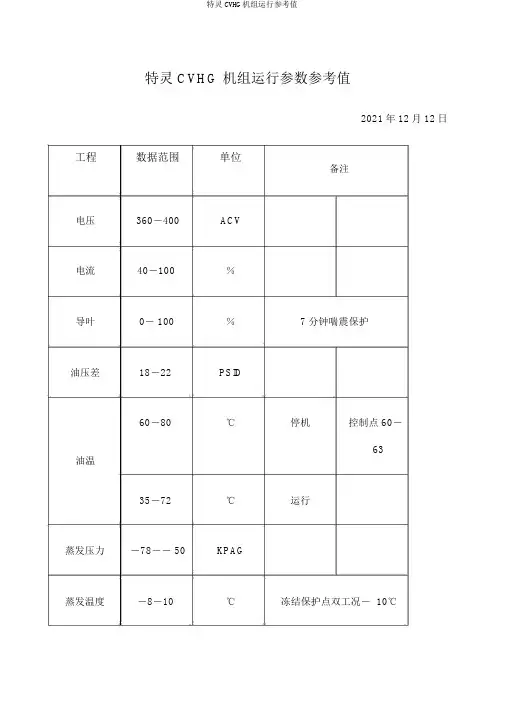

特灵 CVHG 机组运行参数参考值
2021年 12月12日工程数据范围单位
备注
电压360－400ACV
电流40－100％
导叶0－ 100％7 分钟喘震保护
油压差18－22PSID
60－80℃停机控制点 60－
63油温
35－72℃运行
蒸发压力－78－－ 50KPAG
蒸发温度－8－10℃冻结保护点双工况－ 10℃
常规 2.2 ℃
冷凝压力16－46KPAG高压保护点 15PSIG 冷凝温度32－39℃
冷却水温20－38℃不可过低
机组保护功能如下
1电流过载
2电流不平衡
3缺相保护
4反相保护
5过 / 欠电压保护
6高真空保护 : 检测油箱压力是否低于设定值
7马达温度保护： 116℃
8瞬时失电保护：
9频繁起动保护： 12 次 /8H
10油温保护：高 80，低取决于蒸发温度与油温温差
11油压差保护：低于 12PSID切断
12低冷媒温度保护 : 低于 2.2 ℃〔常规〕 -10 ℃〔双工况〕切断13低水温保护：
14高压保护： 15PSIG
15喘震保护：
16水流保护： 1A6 模块双输入。

初投资(6~10％)空调水系统解决方案——节约系统初投资或运行费用业主的电费帐单取决于整个冷水系统的能耗。

在过去的30年里，冷水机组效率提高很快，使其占整个系统能耗的比例已降低了20%，故冷却塔和水泵能耗已受重视。

系统应用下列节约系统初投资或运行费用的方案，深受空调专家的推崇，代表了空调水系统设计的主流发展方向。

RTHD 冷水机组使用先进的CH530控制器，显示卓越的性能和高效可靠的品质。

若了解详细的空调水系统解决方案，请垂询特灵公司当地销售办事处。

一次泵变流量系统一次泵变流量系统是使变频水泵的流量随空调负荷的减少而相应减少，从而节约水泵能耗。

与其他空调水系统方案相比，水泵能耗节约最多，见下表：省冷冻机房面积。

其原理图如下：变流量冷水泵流量调节阀旁通管系统盘管二通阀冷水机组P 冷水机组P冷源侧水流量变化必然引起冷水机组的出水温度波动，甚至导致冷水机组运行不稳定。

因此冷水机组的流量许可变化范围和流量许可变化率是衡量冷水机组性能的标志。

RTHD 冷水机组使用CH530控制器，新增了前馈控制功能，变流量自动补偿功能等，完全满足一次泵变流量系统的要求。

大温差小流量系统大温差小流量系统既可节约初投资(水管直径、水阀、水泵尺寸减小)又可节省系统运行费用。

若冷冻水进出水温差从5˚C 温差(12˚C-7˚C)变到8˚C 温差(13.6˚C-5.6˚C)，则冷冻水流量可减少37.5%，水泵功率减小约75.5%。

下图表明：随着冷冻水/冷却水的水流量从2.4/3.0gpm/ton 逐渐减小，整个系统的总能耗也相应减小，虽然冷水机组的能耗略增。

由于冷冻水供回水温差增大，冷水机组的出水温度降低，按5˚C 温差设计的常规冷水机组的效率衰减大，性能不稳定。

RTHD 冷水机组使用CH530控制器，能够在大温差条件下保持较高的效率和稳定性，使大温差冷水系统更节能。

冰蓄冷系统冰蓄冷系统利用峰谷电价差别，通过“夜间制冰，白天融冰”方式，把不能储存的电能转化为冷量储存起来，满足空调制冷需求，同时实现电力需求削峰填谷的目的。

初投资(6~10％)空调水系统解决方案——节约系统初投资或运行费用业主的电费帐单取决于整个冷水系统的能耗。

在过去的30年里，冷水机组效率提高很快，使其占整个系统能耗的比例已降低了20%，故冷却塔和水泵能耗已受重视。

系统应用下列节约系统初投资或运行费用的方案，深受空调专家的推崇，代表了空调水系统设计的主流发展方向。

RTHD 冷水机组使用先进的CH530控制器，显示卓越的性能和高效可靠的品质。

若了解详细的空调水系统解决方案，请垂询特灵公司当地销售办事处。

一次泵变流量系统一次泵变流量系统是使变频水泵的流量随空调负荷的减少而相应减少，从而节约水泵能耗。

与其他空调水系统方案相比，水泵能耗节约最多，见下表：省冷冻机房面积。

其原理图如下：变流量冷水泵流量调节阀旁通管系统盘管二通阀冷水机组P 冷水机组P冷源侧水流量变化必然引起冷水机组的出水温度波动，甚至导致冷水机组运行不稳定。

因此冷水机组的流量许可变化范围和流量许可变化率是衡量冷水机组性能的标志。

RTHD 冷水机组使用CH530控制器，新增了前馈控制功能，变流量自动补偿功能等，完全满足一次泵变流量系统的要求。

大温差小流量系统大温差小流量系统既可节约初投资(水管直径、水阀、水泵尺寸减小)又可节省系统运行费用。

若冷冻水进出水温差从5˚C 温差(12˚C-7˚C)变到8˚C 温差(13.6˚C-5.6˚C)，则冷冻水流量可减少37.5%，水泵功率减小约75.5%。

下图表明：随着冷冻水/冷却水的水流量从2.4/3.0gpm/ton 逐渐减小，整个系统的总能耗也相应减小，虽然冷水机组的能耗略增。

由于冷冻水供回水温差增大，冷水机组的出水温度降低，按5˚C 温差设计的常规冷水机组的效率衰减大，性能不稳定。

RTHD 冷水机组使用CH530控制器，能够在大温差条件下保持较高的效率和稳定性，使大温差冷水系统更节能。

冰蓄冷系统冰蓄冷系统利用峰谷电价差别，通过“夜间制冰，白天融冰”方式，把不能储存的电能转化为冷量储存起来，满足空调制冷需求，同时实现电力需求削峰填谷的目的。

LPCQ空气处理机组LPCQ 003-040 2,000-38,000m3/h目 录机组性能 (3)型号说明 (4)技术参数 (5)风机电机参数 (9)机组外形尺寸 (15)使用维护及注意事项 (23)机组外形尺寸——立式机组机组外形尺寸——水平机组1机组外形尺寸——水平机组1机型 003 004 006 008 010 012 014 016 020 025 030 035 040 W 853 1008 1163 1318 1628 1783 1938 1938 2248 2093 2248 2558 2558 H 761 761 916 1071 1071 1071 1071 1226 1381 1536 1691 1691 2001 L 标准型1 1008 1008 1163 1163 1163 1163 1163 1163 1318 1628 1628 1783 1938标准型2 1163 1163 1318 1318 1318 1318 1318 1318 1473 1783 1783 1938 2093 A 左式 194 239 354 389 191 251 248 208 247 471 626 755 658 右式 427 471 500 534 575 670 670 710 798 907 907 1002 1002 B 232 298 309 395 309 309 373 373 430 715 715 801 898 C - - - - 244 244 274 274 343 - - - - 布局1 320 320 376 376 376 376 403 403 468 562 562 596 642 D 布局2 228 228 228 228 228 228 228 228 233 250 250 254 252 布局3 128 128 121 121 121 121 108 108 98 148 148 152 152 布局4 244 244 281 281 281 281 319 319 385 450 450 493 542 E 262 262 341 341 341 341 404 404 478 715 715 801 898 F 505 505 585 810 810 810 810 960 1040 1268 1448 1448 1658 G 158 158 195 160 160 160 160 163 200 166 153 153 203 I 121 104 106 124 239 149 106 106 134 184 134 129 129 J 613 803 953 1073 1153 1488 1728 1728 1983 1728 1983 2303 2303 K 475 475 633 792 780 780 780 892 956 1241 1422 1422 1697 K1 - - - - - - - - - - 675 675 818 K2 - - - - - - - - - - 643 643 818 M 179 179 179 179 185 185 185 193 193 193 182 182 188 N 4排 83 83 83 83 83 83 83 83 83 83 83 83 83 6排 138 138 138 138 138 138 138 138 138 138 138 138 138 盘管接管管径 4排 40 40 50 50 50 50 50 65 65 65 50/50 50/50 65/65 6排 40 40 50 50 65 65 65 65 65 65 65/65 65/65 65/65 凝水盘排水管径 32 32 32 32 32 32 32 32 32 32 32 32 32 4排 137 157 205 254 314 337 370 415 475 620 673 789 847 机组 6排 145 167 220 274 343 372 409 453 557 675 742 866 930 重量 4+1排 151 174 228 285 344 369 405 453 517 676 731 852 920 kG4+2排 164 186 242 305 369 397 434 485 563 718 780 908 1049 6+1排 167 191 250 311 383 415 466 503 620 738 813 944 1097 6+2排 172 196 264 322 398 432 484 523 645 767 875 985 1145水平机标配1备注1：如果选择热水盘管1排管，003~016的盘管接管管径为40mm ，020～025的盘管接管管径为50mm ，030~040， 盘管分为上下2个，接管管径各是40mm 。

Aquassey风冷式冷水(热泵)机组CXAH/CGAH010-060R410A : 010~024R407C : 030~060产品特性造型美观安装灵活低噪声免装水塔工作环境舒适宜人社交场合宾至如归家居生活如沐春风AQUASSEY结构紧凑、机壳采用聚酯白色粉末喷涂镀锌钢板、能与周围建筑环境自然融合。

高效低噪音涡旋压缩机及低速运转之散热风扇，使整个机组运转时低噪声。

采用空气循环方式散热，无需装设冷却水塔。

既节省水塔之费用及空间，又无缺水之虞。

内部配线、冷媒充填、在工厂内即已完成；出厂前更实施严格的测试。

在工地现场、只要接上电源及泠冻水管，即可使用。

特殊上出风设计，可直接安装于屋顶或地面而不需机房，可节省安装间。

电加热器、压力式水箱等多种选件可供使用，可满足不同客户的要求。

采用新型微电脑控制器，实用多种保护功能和更广参数设定范围，控制更精确。

多样选择控制精确安装容易机械规格TRANE AQUASSEY风冷式冷水机组可搭配室内风机盘管或空调箱，适用于住家及小型商业空调使用。

主机由以下组件：涡旋式压缩机、平板式热交换器、铜管铝翅片式冷凝器、换热风扇组件、膨胀阀、四通阀(热泵专用)、微电脑可调整型水温控制器、水流量开关、干燥过滤器、水泵、粉末涂装镀锌盖板箱及厂装控制等等。

选择性配件有压力式水箱系统，水管路电加热器等，满足各种客户的需求。

压缩机采用高效涡旋式压缩机、对有些机型可逐段控制、以满足各种需求；部分负荷效率更高。

为ANSI 316不锈钢板及接头、紧凑式焊接之平板型热交换器。

为预防蒸发器及冷水主机组之故障，进水口安装一个Y 型过滤器，可取下清洗。

经精密冲加工处理，机体为新型结构设计；维修时所有盖板均可拆卸而不影响主机结构，盖板采用粉末涂装镀锌钢板，盖板接合处并加发泡单面背胶，以防渗水并可消音及防震。

运转有完善保护之作用，另机器自动设定的低温保护指令，能使机器自动启动防止水管路结冻。

远程控制器，可提供精确冷冻水回水温度控制，和各种操作模式及系统保护。

October 2011Aqua3水源空调热泵热水机组R410A:15.9~32.5 kWR22:20.4~26.6 kW产品特性Aqua 3是通过蒸汽压缩循环在水源提取冷（热）量，通过冷（热）水向房间或区域提供冷（热）量，并且可以提供生活热水的机组。

功能包括制冷、制热、制冷全热回收、单独制热水、制热同时制热水，是新一代的空调热泵热水机组。

Aqua 3机组属于真正的中央热水器，同时具有燃气热水器大功率和电热水器大容量的特点；直出热水可以稳定水温在最佳温度（如41℃），不再需要冷热混水，提供家庭中央浴场；夏天热回收，免费热水；机组配置大容量承压水箱，不存在燃气热水器水压不稳不能打火问题；热水出水温度低于60℃，基本不产生结垢，热泵供热，不需清洗。

外壳及内部结构采用强度镀锌钢板，静电喷涂，为防止机组表面结露，降低机组噪声，机组面板贴附有橡塑保温棉。

框架结构机组四周的侧板和盖板均可方便拆卸，方便检修压缩机及电气控制部分。

机组采用高效涡旋压缩机，隔振处理减轻采用橡胶减振进行外部隔振；同时，在优化制冷系统中，增加压缩机排气消声器，来降低蒸汽压缩制冷循环系统噪音。

空调使用侧换热器为不锈钢板式换热器，可以提供较大的换热面积；水源侧换热器采用套管式换热器，减少管路污垢和压力损失；热水侧换热器也采用套管换热器，便于热回收和直接制取热水。

先进的微电脑控制，空调主控器采用大屏幕液晶温控器，蓝色背光，方便操作，控制功能齐全；热水温控器为浴室大屏幕液晶控制器，可直接查看实际水温。

主要功能： • 压缩机、水泵等保护功能 • 内、外机连锁控制 • 定时制热水、开关机 •冬季水系统防冻保护 • 系统运行状态指示 • 运行参数查询• 空调双系统能量自动卸载 •水流量不足保护机组可以广泛应用于水环工况、地下水工况、地下环路工况，还可通过直接制取热水或热回收的方式提供生活热水。

广泛应用于别墅、宾馆及其它商用场合。

概述热交换器设计机组控制机组应用系统优点机组结构压缩机型号说明H WWD2003101005S 1 1 A XX1 2,3,4 5,6 7-10 11-13 14 15 16 17 18 19,20)第1位第2、3位第4位第5、6位第7-10位第11-13位第14位第15位第16位第17位第18位第19、20位机型H = 空调热泵热水机组机组功能WW代表水源冷水机 型号 D = 双系统名义制冷量：单位kW 15 = 制冷量15kW 20 = 制冷量20kW 25 = 制冷量25kW 30 = 制冷量30kW产生热水量：单位:l/h 注：名义工况，t=40⊿℃。
