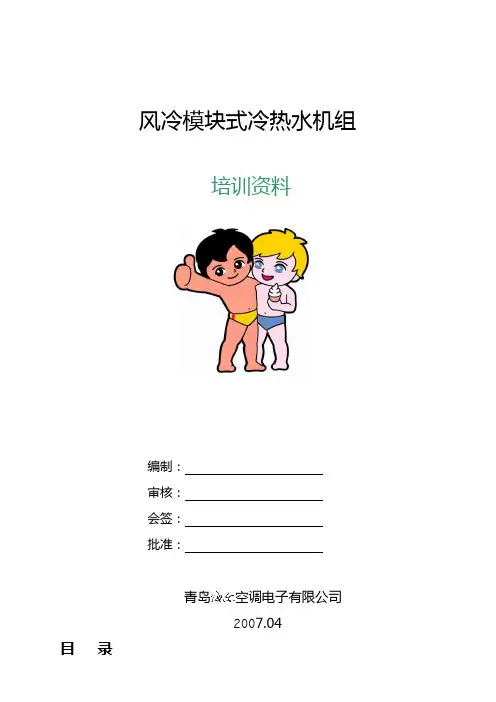

风冷模块式冷热水机组培训资料编制：审核：会签：批准：青岛空调电子有限公司7.04目录第一部分、产品命名方式及产品主要卖点一、行销商标二、产品特点三、产品命名方式四、产品主要卖点五、产品差异化第二部分、产品使用说明一、产品外观图二、产品基本功能介绍三、产品使用及保养四、产品技术参数五、产品的选购六、主关件明细第三部分、产品安装与维修一、机组安装注意事项二、易损件明细三、管路安装示意图四、电器原理图五、电器控制原理六、线路图七、控制器使用说明八、制冷系统及电控系统维修资料第一部分 、产品命名方式及产品主要卖点一、行销商标：二、产品特点1.全优设计,高效节能(1)双压缩机并联技术:采用两台涡旋式压缩机并联运行，主机根据回水温度来控制两台压缩机的开启，达到最大限度的节能(2)高效水侧换热器:制冷时，水侧换热器为蒸发器，制热时，水侧换热器为冷凝器,使用高效换热铜管,冷冻水在换热管外流动，制冷剂在换热管内部流动,全优化设计，结构合理，运行可靠，性能优异；耐压抗震，不易变形。
(3)冷凝器为翅片盘管式结构，采用高效内螺纹铜管与由亲水膜材料制成的强化铝翅片经涨管机涨管而成，具有效率高、冬季不易结霜的作用；优化盘管结构，加大传热面积，降低传热温差，使机组可适用于夏季45度高温工况下制冷，冬季-15度低温工况下制热。
同时采用低噪音风机,降低机组的整体噪音.(4)进口高性能热力膨胀阀：通过调节系统过冷（热）度来调节系统制冷剂流量。
选择热力膨胀阀控制制冷剂流量，能力调节更精确。
配合高效蒸发器,使满负荷及部分负荷时的COP值达到最佳状态(能效比高达3.5)。
2.控制智能化,操作安全简便(1)网络集中控制技术:在一个空调系统中，最多可由8个（65系列）模块机组组成一个集中控制的中央空调系统，通过电脑板上的拨码开关（操作见电控部分）可选择各模块机组代号，各部分均采用RS485通讯接口连接，结构简单，便于用户布线安装。
(2)联动集中控制技术:室内风机盘管可单独控制也可进行集中控制,各室内机通过双芯无极性配线与单独控制器或集中控制器相连,实现空调器间集中统一控制.当一台室内机启动时,自动启动中央空调机组,当所有室内机都达到设定温度时,制冷主机停机,更加节能.(3)拥有制冷,制热,自动运行,实时时钟,定时开关机,自动防冻,自动分别动态除霜,压缩机均衡工作控制,系统和模块故障信号显示和外控输出,风盘联动控制等强大功能.(4)操作屏可移动到总控制室内（最远距离1000米），实现远距离控制。

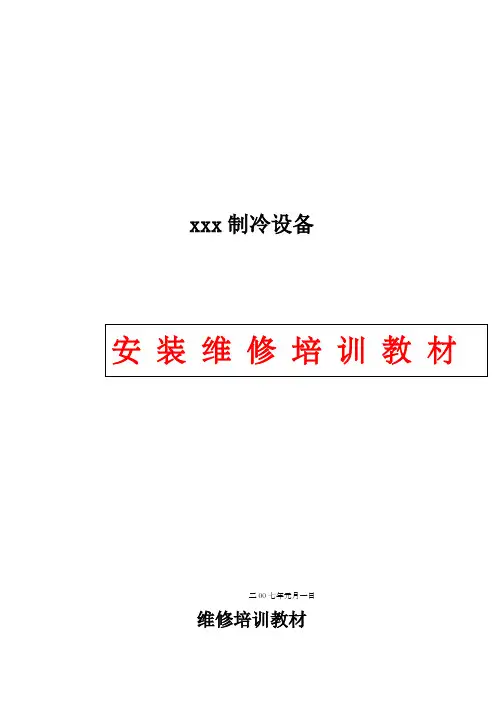

xxx制冷设备二00七年元月一日维修培训教材一、空调器的有关术语1.制冷量(国标GB7725规定：名义制冷量与实际制冷量许诺有误差，但实测制冷量不小于名义制冷量的95%)、热泵制热量、制冷消耗功率、制热消耗功率、除湿量、制冷剂（制冷工质）、循环风量。
2.干湿球温度：国标GB7725规定，测试制冷量的工况（工作状况参数）条件是，室内干球温度为27℃，湿球温度为19℃，室外干球温度为35℃，湿球温度为24℃。
3.露点温度：湿空气开始凝露为水时的温度。
其与空气的相对湿度有紧密关系，假设相对湿度越大，其露点就越高，物体表面也就越容易凝露。
4.蒸发温度：制冷剂在蒸发器内蒸发时的温度，也是制冷剂对应于蒸发压力的饱和温度。
它对制冷效率阻碍较大，它每降低1度，制取一样的冷量需增加功率4%，因此在条件许可的情形下，适当提高蒸发温度，对提高空调器制冷效率是有利的。
家用空调器的蒸发温度一样比空调出风口温度低5～10度，正常运行时，蒸发温度在5～12度，出风温度在10～20度。
5.吸气温度：是指紧缩机吸气入口处的气体温度，也称为回气温度。
制冷剂在蒸发器中不能充分蒸发，就会产生吸气温度太低，吸气温度太低会造成吸气口周围凝露或结霜。
当制冷剂充注量不足时，通过节流器的制冷剂循环量过小或回气管路太长、管径过小时，均会造成吸气温度升高。
吸气温度一样不可超过15度，太高的吸气温度会造成紧缩机消耗功率增大、制冷量减少、排气温度升高等问题。
在家用空调器制冷系统中，回气温度一样略高于蒸发温度，其温差约为5～12度。
6.排气温度：是指紧缩机排气出口处的气体温度。
排气温度与吸气温度、紧缩机的紧缩比等有关。
紧缩比不变，吸气温度高，排气温度也高。
吸气温度不变，紧缩比越大，排气温度也高。
家用空调排气温度不宜超过115度（紧缩机的过酷爱惜器温度设定为120℃±5℃），不然会阻碍空调的制冷成效及引发紧缩机过载。
7.性能系数：制热时称为性能系数（COP），制冷时称为能效比（EER），它是指制热（冷）量与所耗功率的比率，它与空调器的工作参数、制冷剂等因素有关。

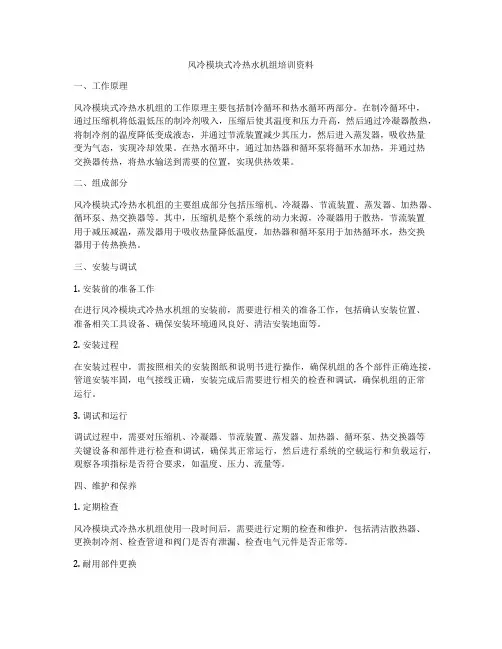

风冷模块式冷热水机组培训资料一、工作原理风冷模块式冷热水机组的工作原理主要包括制冷循环和热水循环两部分。
在制冷循环中，通过压缩机将低温低压的制冷剂吸入，压缩后使其温度和压力升高，然后通过冷凝器散热，将制冷剂的温度降低变成液态，并通过节流装置减少其压力，然后进入蒸发器，吸收热量变为气态，实现冷却效果。
在热水循环中，通过加热器和循环泵将循环水加热，并通过热交换器传热，将热水输送到需要的位置，实现供热效果。
二、组成部分风冷模块式冷热水机组的主要组成部分包括压缩机、冷凝器、节流装置、蒸发器、加热器、循环泵、热交换器等。
其中，压缩机是整个系统的动力来源，冷凝器用于散热，节流装置用于减压减温，蒸发器用于吸收热量降低温度，加热器和循环泵用于加热循环水，热交换器用于传热换热。
三、安装与调试1. 安装前的准备工作在进行风冷模块式冷热水机组的安装前，需要进行相关的准备工作，包括确认安装位置、准备相关工具设备、确保安装环境通风良好、清洁安装地面等。
2. 安装过程在安装过程中，需按照相关的安装图纸和说明书进行操作，确保机组的各个部件正确连接，管道安装牢固，电气接线正确，安装完成后需要进行相关的检查和调试，确保机组的正常运行。
3. 调试和运行调试过程中，需要对压缩机、冷凝器、节流装置、蒸发器、加热器、循环泵、热交换器等关键设备和部件进行检查和调试，确保其正常运行，然后进行系统的空载运行和负载运行，观察各项指标是否符合要求，如温度、压力、流量等。
四、维护和保养1. 定期检查风冷模块式冷热水机组使用一段时间后，需要进行定期的检查和维护，包括清洁散热器、更换制冷剂、检查管道和阀门是否有泄漏、检查电气元件是否正常等。
2. 耐用部件更换在使用过程中，一些耐用部件如滤网、密封件、传动带等需要定期更换，确保机组的正常运行。
3. 故障处理在机组出现故障时，需要及时处理，并记录相关故障信息以便日后排除同类故障。
五、安全注意事项1. 在安装与操作过程中，需遵守相关的安全操作规程，戴好防护用具，确保工作环境安全。
