开利风冷模块样本

开利30RB涡旋式风冷冷水机组英文面板简单操作
1、机组显示面板简介：
2、开关机操作：
故地开*L搜开利UL 熬RNdA认■耳评.
卜胞件虬惜砂机谊，格异K—ft认即*
3、故障复位：按操作面板上向左箭头（后退键），输入密码11按回车键确认，到达主菜单，
选择主菜单中ALARMS目录进入子目录，选择第一项
ALARMRS破入，选第一个RSTALM将No改成Yes再按回车
键，故障就自动复位，第三行alarm-1c是显示目前存在的第子目录看到第一行cspl是冷冻水进水温度设定，第二行csp2
示是否保存，再按回车键保存5、主菜单中文显示内容:
6、报警代码:。

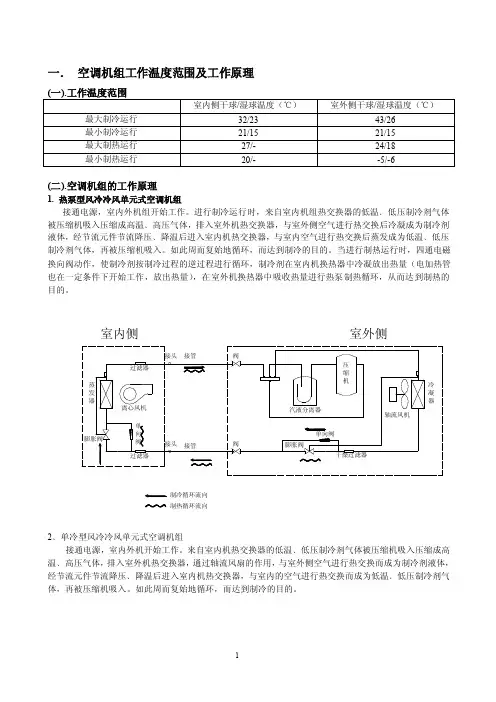

一．空调机组工作温度范围及工作原理(二).空调机组的工作原理1. 热泵型风冷冷风单元式空调机组接通电源，室内外机组开始工作。

进行制冷运行时，来自室内机组热交换器的低温﹑低压制冷剂气体被压缩机吸入压缩成高温﹑高压气体，排入室外机热交换器，与室外侧空气进行热交换后冷凝成为制冷剂液体，经节流元件节流降压﹑降温后进入室内机热交换器，与室内空气进行热交换后蒸发成为低温﹑低压制冷剂气体，再被压缩机吸入。

如此周而复始地循环，而达到制冷的目的。

当进行制热运行时，四通电磁换向阀动作，使制冷剂按制冷过程的逆过程进行循环，制冷剂在室内机换热器中冷凝放出热量（电加热管也在一定条件下开始工作，放出热量），在室外机换热器中吸收热量进行热泵制热循环，从而达到制热的目的。

2﹑单冷型风冷冷风单元式空调机组接通电源，室内外机开始工作。

来自室内机热交换器的低温﹑低压制冷剂气体被压缩机吸入压缩成高温﹑高压气体，排入室外机热交换器，通过轴流风扇的作用，与室外侧空气进行热交换而成为制冷剂液体，经节流元件节流降压﹑降温后进入室内机热交换器，与室内的空气进行热交换而成为低温﹑低压制冷剂气体，再被压缩机吸入。

如此周而复始地循环，而达到制冷的目的。

二. 空调机组的构成及各部分名称本空调机组由室内机﹑室外机及连接管构成。

说明：此图仅为机组只有单台室外机时的示意图，当室外机为多台的时候与此类似。

三．空调机组性能参数2.以上参数为名义工况下测得；3.机外余压可以根据用户要求进行配置；4.具体参数以机组铭牌为准；5.以上制热参数只适用于热泵机组，其中机组制热量不包括辅助电加热制热量，机组制热功率包括辅助电加热功率。

2.以上参数为名义工况下测得；3.机外余压可以根据用户要求进行配置；4.具体参数以机组铭牌为准；5.以上制热参数只适用于热泵机组，其中机组制热量不包括辅助电加热制热量，机组制热功率包括辅助电加热功率。

说明：机组电气参数以机组所贴铭牌为准，如有改进，恕不另行通知。

ＡＱＵＡＳＮＡＰ　电气手册　上海一冷开利空调设备有限公司SHANGHAI YILENG CARRIER AIR-CONDITIONING EQUIP. CO.　目 录　１　安全事项　４　１．１概述　４　１．２避免触电　４　２　一般描述　５　２．１概述　５　２．２缩写使用　５　３　硬件描述　６　３．１概述　６　３．２电路板供电　７　３．３电路板上的发光二极管　７　３．４传感器　７　３．５控制　８　３．６用户接线端子联接　８　３．６．１概述　８　３．６．２无回路间切换机组的开停冷热无源触点　１０　３．６．４单回路能量限制和设定点选择的无源触点　１０　３．６．５双回路能量限制的无源触点　１１　３．６．６双回路间切换机组水侧设置无源触点　１１　４　ＰＲＯ－ＤＩＡＬＯＧ　Ｐｌｕｓ的设定　１１　４．１用户界面板特点　１１　４．２运行状态　１４　４．２．１描述　１４　４．２．２在本地模式下停车　１４　４．２．３开机和更改运行模式　１５　４．３菜单　１５　４．３．１选择菜单　１５　４．３．２选择菜单项　１６　４．３．３修改参数的值／访问下级菜单　１６　４．３．４扩充显示　１７　４．３．５信息菜单的描述　２０　４．３．６温度菜单的描述［２］　２２　４．３．７压力菜单的描述［２］　２２　４．３．８设定点菜单［２］　２３　４．３．９输入菜单的描述　２４　４．３．１０输出／测试菜单的描述　２６　４．３．１０．１概述　２６　４．３．１０．２菜单描述　２６　４．３．１０．３手动测试　２８　４．３．１０．４自动测试　２８　４．３．１１配置菜单的描述　３１　４．３．１１．１概述　３１　４．３．１１．２口令　３１　４．３．１１．３用户１设置子菜单的描述　３３　４．３．１１．４用户２设置子菜单的描述　３３　４．３．１１．５日期和时间设置子菜单的描述　３５　４．３．１１．６计划表子菜单的描述　３５　４．３．１１．７假期子菜单的描述　３７　４．３．１１．８播报（Ｂｒｏａｄｃａｓｔ）子菜单的描述　３８　４．３．１２报警菜单的描述　３９　４．３．１３报警记录菜单描述　３９　４．３．１４运行时间菜单描述　４０　４．３．１４．１运行时间菜单１描述　４０　４．３．１４．２运行时间菜单２描述　４１　４．３．１４．３维护菜单描述　４１　５．ＰＲＯ－ＤＩＡＬＯＧ　Ｐｌｕｓ操作方法　４１　５．１启／停控制　４１　５．２制热／制冷运行　４２　５．２．１概述　４２　５．２．２制冷／制热选择　４３　５．３冷水泵控制　４４　５．４控制连锁触点　４４　５．５蒸发器加热器控制　４４　５．６控制点　４４　５．６．１当前设定点　４５　５．６．２节能修正　４６　５．７能量限制　４７　５．８夜间模式　４８　５．９制冷量控制　４８　５．１０背压控制　４８　５．１１除霜控制　４８　５．１２辅助电加热器控制　４８　５．１４主／从机组连接　４９　６故障诊断　５０　６．１概述　５０　６．２报警显示　５０　６．３报警复位　５０　６．４报警代码描述　５１　本公司保留对此说明书有关内容进行修改　而不预先通知用户的权利１安全事项　１．１概述　若忽视一些安装中的特殊因素诸如电气元件那么机组设备的安装只有那些在该产品方面经过严格培训且合格的工程师和技师才能安装和启动此设备必须阅读并理解且遵循所有的产品安装维修手册中给出的指示和介绍及其它的安全规定移动时小心轻放需特别指出的是在进行电控柜内任何操作之前所有联接至机组的电源必须切断　　注意即使当主电源被切断或主回路分断器断开因为它们由独立的电源供电电流会导致电气元件暂时或长时间发热控制电缆接线盒盖及电机外壳时请务必小心　此设备使用并发射电磁信号　２一般描述　２．１概述　ＰＲＯ－ＤＩＡＬＯＧ　Ｐｌｕｓ控制系统用于控制单回路或双回路的３０ＲＡ风冷冷水机组或３０ＲＨ风冷热泵机组在制冷模式对于热泵机组ＰＲＯ－ＤＩＡＬＯＧ　Ｐｌｕｓ控制系统对电气回路持续进行安全监控用于对机组的输入和输出量进行测试l 本地模式　l 遥控模式无源触点进行控制机组由开利舒适网络系统发出命令进行控制运行模式必须通过启停键进行选择详见４．２．１　当ＰＲＯ－ＤＩＡＬＯＧ　Ｐｌｕｓ系统自动运行时但不提供任何ＣＣＮ控制功能回路被称为回路Ａ和回路ＢＡ２和Ａ３Ｂ２和Ｂ３ＣＣＮ 　运行模式　发光二极管指示灯　ＬＯＦＦ　本地停车　Ｌ－Ｏｎ 运行模式本地时间表运行　ＭＡＳｔ 运行模式主／从操作由遥控触点控制　ＳＣＴ 饱和冷凝温度　ＳＩＯ 标准输入／输出－连接主电路板和副电路板的内部通讯总线　ＳＳＴ 饱和吸气温度　ＴＸＶ 热力膨胀阀　３硬件描述　３．１概述　图１　　１　ＣＣＮ插座　２　红灯ＳＩＯ通讯状态显示　４　桔黄灯选项双回路机组有两块ＮＲＣＰ电路板４路数字量输入控制Ａ３和Ｂ３压缩机４路数字量输出所有的电路板通过内部的ＳＩＯ总线相连传感器得到的各个压力和温度信息可选用的ＣＣＮ／ｃｌｏｃｋ电路板用于ＣＣＮ通讯和时钟功能通过这块电路板使机组可以和ＣＣＮ通讯总线上的控制器经由ＣＣＮ总线进行通讯和时钟联系用户界面由两个显示区域组成根据机组类型它和主板相连接　３．２电路板供电　所有的电路板都用对地２４伏交流电源供电电路板将自动重新开始工作而无需外部命令３．３电路板上的发光二极管　所有电路板时刻在监测自身运行状况　红灯　l 当ＮＲＣＰ主板上的红色ＬＥＤ指示灯约２秒闪烁一次表明电路板工作正常绿灯　l 在双回路机组或配备附加电路板的控制系统中l ＬＥＤ指示灯不闪烁　桔黄灯　l 在附加电路板ＣＣＮ／ｃｌｏｃｋ电路板上３．４传感器　压力传感器　有两种不同的型号　温度传感器　蒸发器水温传感器安装在进出口侧一个可选用的水系统温度传感器用于主／副装配控制热泵机组中有一个温度传感器装在风冷热交换器上用于除霜操作并能自动在两个泵之间切换锅炉　　继电器输出控制锅炉的开停位置在空气热交换器底部它防止内部冰产生设置在ＮＲＣＰ板上其中一些只用于远程操作连接端子见５．１３　无源触点在２０Ｖ交流／直流下最小８０ｍＡ开／关／热／冷　Ｊ４／ＣＨ８　３２－３３　ＮＲＣＰ　开关２他们仅在遥控控制下使用２０ｍＡ　８针　７３４－１６８能量限制选择或设置点选择　Ｊ４／ＣＨ１０　７３－７４　ＮＲＣＰ　通过设置见４．３　遥控设置点能量限制选择机组运行时如果不使用连接到ＣＣＮ　Ｊ１２　１－２－３　ＣＣＮ／ｃｌｏｃｋ　ＲＳ－４８５总线用于连接到ＣＣＮ固定在主板上　１地 ３最大２４Ｖ交流或４８Ｖ直流电流最大３Ａ外部供电　开关１开／关／热／冷　Ｊ４／ＣＨ９　６３－６４　主ＮＲＣＰ　用于机组开／关和热／冷控制见详细描述３．６．２和３．６．３　２４Ｖ交流３．５　开关３能量限制选择　Ｊ４／ＣＨ１０　７５－７６　副ＮＲＣＰ　这个连接能用于遥控需要限制的点需要限制点开关５设定点选择　Ｊ４／ＣＨ９　６７－６８　副ＮＲＣＰ　这个连接能用于遥控设置点　遥控设置点用户安全回路输入　Ｊ４／ＣＨ１１ａ　３４－３５　ＮＲＣＰ 该触点和水流量控制连接串联它可用于任何需要停车的客户安全回路必须将其短接ＣＣＮ连接头位于ＣＣＮ／ｃｌｏｃｋ板上＋ ２−　３．６．２　无回路间切换机组的开／关／冷／热的无源触点　　如果冷／热自由切换功能没有被选择１１．３开关１和２的运行状况如下见４．３５．１和５．２ 关机　制冷开　制热开　自动开　开关１　开　关　关　开　开关２　开　开　关　关　注自动开见５．２取决于配置　　能量限制选择 设置点选择 　１００％　限制１　设置点１　设置点２　联结３　开　关　开　关　３．６．５双回路能量限制的无源触点　　双回路能量限制点的联结是多元化的见４．３．８无限制设置点在可调节的设置点清单中见５．６．１主界面快捷界面本地面板包括两部分左侧区域　l 快捷面板可迅速访问ＰＲＯ－ＤＩＡＬＯＧ　Ｐｌｕｓ主要的运行参数包括一个两位数码显示表明所选的项号一个四位数码显示表明所选项的内容由ＬＥＤ指示灯和按钮组成菜单选择　主面板　按钮　名称　描述　　菜单　选择主菜单当菜单激活时图标对应ＬＥＤ灯亮　　向上键　在菜单项之间滚动该键将增加任意参数的数值　向下键　在菜单项之间滚动该键将减少任意参数的数值确认键　可激活修改模式 开／停键　在本地模式可开停机组或更改运行模式信息　显示机组的一般运行参数　温度　显示机组运行温度　压力　显示机组运行压力　设定值　显示并修改机组设定点　输入　显示机组数字和模拟输入量状态　输出／测试　显示并能测试机组输出量状态　配置　显示并更改机组配置信息　报警　显示激活的报警　报警历史　显示报警历史　运行记录　显示机组和压缩机的启动次数和运行时间　快捷面板包括一幅机组运行示意图可以迅速访问机组的主要运行参数回路Ａ或机组因报警停机　闪烁回路Ｂ或机组因报警停机　闪烁Ａ２和Ａ３或Ｂ１指示灯闪烁表示相应的回路处于保护状态冷水进出水温度室外温度用于风冷机组设定点＋修正回路Ａ／Ｂ排气压力　按两下　按一下ＫＰａ回路Ａ／Ｂ饱和吸气温度压缩机Ａ１／Ｂ１运行时间　按两下ｈ／１０或ｈ／１００压缩机Ａ３／Ｂ３运行时间　４．２运行状态　４．２．１描述　机组的启动／停车可通过下列控制模式中的任意一种得以实现本地控制模式遥控模式ＣＣＮ模式它可以用来在本地运行模式时停止或启动机组或者用来选择遥控或ＣＣＮ的运行方式此启动／停止按钮可用来选择以下运行方式机组在本地模式下关机　Ｌ－Ｏｎ　本地开机组处于本地运行模式机组就被启动机组会保持关闭状态直到下一个占用时间到来ＭＡＳＴ＊　主机启动该机作为主机运行　注并根据不同的运行方式进行分析见5.1ÔÚ±¾µØģʽÏÂÍ£³µ按键　操作　第一区显示　第二区显示 按启动／停止按钮一下　Ｃ　ＬＯＦＦ　当按键释放后不需要任何进一步动作运行模式可以通过以下方法在任何时刻加以更改机组处于停止状态更改运行状态　按键　操作　第一区显示　第二区显示 按住启动／停止按钮至少４秒　Ｃ　ＬＯＦＦ　按住启动／停止选择按钮此处为Ｌ－Ｏｎ第１区中闪烁的表示控制器正等待确认　Ｃ　Ｌ－Ｏｎ　按下确认键确认运行模式已选择第１区中显示表示已选择了运行模式控制器将退出更改户外仍使用原来运行模式　ｔ　Ｌ－Ｏｎ　４．３菜单　４．３．１选择菜单　可以通过按ＭＥＮＵ按钮在１０个有效菜单图标中进行选择１０个图标前的ＬＥＤ指示灯将会轮流亮起　ＬＥＤ指示灯亮起就代表相应的菜单被激活了则相应ＬＥＤ指示灯不会亮起可以按住ＭＥＮＵ按钮菜单选项的项号在第１区中显示其相应的选项项号将相应增加或减小按住上下箭头按钮不放　以下例子表明了如何在压力菜单中访问选项３　选择一个菜单选项　操作　按钮　菜单ＬＥＤ指示灯　第１区选项号显示　按住ＭＥＮＵ按钮直至压力指示灯亮起　０　０　按住一个箭头按钮直至第１区显示选项项号３ １　２　３　４．３．３修改参数的值／访问下级菜单　按 确认键超过两秒种切换至更改模式就可以在 和 按钮的帮助下校正选项的值此选项所属的菜单对应的ＬＥＤ指示灯将会在第３区中闪烁再按按钮使此更改生效表示已不在更改模式每按一下当按 或 按钮若一直按住前述按钮　注详见４．３．１１．２修改参数值　操作　按钮　菜单ＬＥＤ　第１区显示　第２区显示　按住ＭＥＮＵ按钮不放至设定点所对应ＬＥＤ指示灯亮起其所对应的制冷设定点２的值将在第２区显示 １　１　６．０　按回车键超过２秒钟使选项１相应的值可被修改表示更改模式被激活值５．７在第２区中显示 １　１　１　５．９　５．８　５．７　再按确认按钮确认此修改表示已不在更改模式中所有的用户菜单都能提供一个当前显示参数的扩充四位数字显示将回复到该参数的值18菜单树型结构　菜单树型结构如下表运行时间　子目录运行时间１　子目录运行时间２　子目录维护　－　－　－　－　－　－　－　－　－　－　－　－　－　－　报警菜单　历史报警代码１＊＊　历史报警代码２＊＊　历史报警代码３＊＊　历史报警代码４＊＊　历史报警代码５＊＊　历史报警代码６＊＊　历史报警代码７＊＊　历史报警代码８＊＊　历史报警代码９＊＊　历史报警代码１０＊＊　－　－　－　－　－　－　－　报警　当前报警／改变个数＊＊　当前报警代码１＊＊　当前报警代码２＊＊　当前报警代码３＊＊　当前报警代码４＊＊　当前报警代码５＊＊　－　－　－　－　－　－　－　－　－　－　－　配置　子目录用户级设置　子目录服务级设置　子目录工厂级设置　－　－　－　－　－　－　－　－　－　－　－　－　－　－　输出　回路Ａ压缩机状况　回路Ｂ压缩机状况＊　回路Ａ二速风扇状况　回路Ｂ二速风扇状况＊　回路Ａ＋Ｂ单速风扇＊　水泵１＊　水泵２＊　回路Ａ水＋空气热交换器　回路Ｂ空气热交换器＊　回路Ａ和Ｂ报警装置　蒸发器状况＊　风扇Ａ速度％＊　风扇Ａ速度％＊　回路Ａ反向阀＊　回路Ｂ反向阀＊　加热器状况＊　本地界面测试　输入　联系１开／关／热／冷　联系２开／关／热／冷　联系３限制点／设置点选择　联系４限制点选择＊　联系５设置点选择＊　联系６设置点选择＊　安全回路状况　水泵运行状况＊　故障联系回路Ａ压缩机　故障联系回路Ｂ压缩机＊　－　－　－　－　－　－　－　设定点　制冷设定点１　制冷设定点２　制热设定点１＊　制热设定点２＊　制热设定点３＊　自动转化开关＊　自动转化开关＊　需要限制设置点１＊　需要限制设置点２＊　需要限制设置点３＊　上载＊　制冷－零修正开端＊　制冷－满修正开端＊　制冷－满修正值＊　制热－零修正开端＊　制热－满修正开端＊　制热－满修正值＊　压力　回路Ａ排气压力　回路Ａ吸气压力　回路Ｂ排气压力＊　回路Ｂ吸气压力＊　－　－　－　－　－　－　－　－　－　－　－　－　－　温度　冷水进口温度　冷水出口温度　户外温度　回路Ａ　饱和排气温度　回路Ａ饱和吸气温度　回路Ｂ饱和排气温度＊　回路Ｂ饱和吸气温度＊　回路Ａ除霜温度＊　回路Ｂ除霜温度＊　水系统温度＊　－　－　－　－　－　－　－　信息　默认显示　激活模式　冷却器占用模式＊　开机剩余分钟数　制冷／制热选择＊　制冷／制热状况＊　机组冷量％　回路Ａ冷量％＊　回路Ｂ冷量％＊　加热器运行％＊　当前需求限制％　当前滞后限制％＊　本地设定点控制＊　设定点占用模式＊　激活设定点　控制点　被控点水温　项目　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　图例　＊只有经过相关设置后才会显示　＊＊产生报警时才会显示　－不使用４．３．５信息菜单的描述　信息菜单［３］　项目　格式　单位　描述　０ 自动显示模式　１　被控点实际水温　 ２　机组运行方式关开开根据机组时钟　　ＣＣｎ ＣＣＮ网络控制　　ｒＥＭ 遥控控制　　ＭＡＳｔ 主机　 ３　机组状态　　ＯＦＦ 关　　ｒＥＡＤＹ 准备　　ｄＥＬＡＹ 延时开机后延时被激活 ＳｔＯＰＰｉｎｇ 停机　　ｒｕｎｎｉｎｇ 开运行条件不允许机组满载运行一个回路处于除霜模式机组处于占用模式　　ＵＮＯＣＣＵＰＩＥｄ 空闲机组以制冷模式运行　　ＨＥＡＴ 制热机组处于自动制热／制冷模式切换压缩机蒸发器仅用于ＨＳＭ． ６　报警模式　　ＡＬＡｒＭ 报警机组故障但未完全停机　 ７　主／从机状态　　ＭＡＳｔＥｒ 主机本机为主机当前处于主／从机控制状态　１［１］　ｎｎ 激活模式代码　每种激活模式轮流显示当一个模式显示时按住确认键２［２］ －　这项显示了当前机组占用／空闲模式　　ｏｃｃｕ 占用期　　ｕｎｏｃ 空闲期　　Ｆｏｒｃ 当机组接受ＣＣＮ控制同时由ＣＣＮ系统决定控制点时Ｆｏｒｃ　３　ｎｎ．ｎ　分钟　启动延时　该项显示了机组启动前还需要的分钟数可以在用户级配置菜单１中进行设置在本地运行模式可读写Ｌ－Ｏｎ或Ｌ－Ｓｃ运行方式下仅供显示自动切换功能仅供显示见用户配置菜单１控制蒸发器的情况下仅显示机组处于自动制热／制冷模式切换压缩机蒸发器仅用于ＨＳＭ该数值还将显示压缩机能力如果机组有附加电动制热装置　　Ｆｏｒｃ 当机组接受ＣＣＮ控制同时由ＣＣＮ系统决定控制点时Ｆｏｒｃ　１０　ｎｎｎ　％　当前从机能量限制　机组允许开动的能量该数值还将显示而在ＬＯＦＦ ＳＰ－１ ＳＰ－１＝制冷设定点１　　ＳＰ－２ ＳＰ－２＝制冷设定点２　　ＳＰ－３ ＳＰ－３＝制冷设定点２　　ＡＵｔＯ ＡＵｔＯ＝当前设定点由运行计划表２给出　１３［２］ 设定点占用模式　　ｏｃｃｕ　－　占用期制冷设定点２激活　　Ｆｏｒｃ 当机组接受ＣＣＮ控制同时由ＣＣＮ系统决定设定点占用模式时Ｆｏｒｃ　１４ 激活设定点　当前制冷／制热设定点见５．６．１　１５ 控制点　这是系统用来控制进水温度依配置而定　控制点＝当前设定点＋修正值　详见５．６　　Ｆｏｒｃ 当机组接受ＣＣＮ控制同时由ＣＣＮ系统决定控制点时Ｆｏｒｃ　１６ 被控点实际水温 注释［３］　本地模式运行时其余均是只读信息信息菜单的第一项只要延时没结束延时可以在用户级配置菜单Ｕｓｅｒ１子菜单中修改详见５．６．１　３　第三制热设定点激活　第三制热设定点激活机组对被控水温进行节能修正基于户外温度见５．２　６　能量限制激活　在这种模式中详见５．７　７　指定上载速率激活　该功能在制热模式时可用于防止压缩机过载该功能必须在Ｕｓｅｒ１子菜单中进行配置　８　水或空气热交换器激活　水或空气热交换器激活两水泵相互反转是有影响的那么当机组停机的时候００自动运行两秒种详见５．３和４．３风扇转速降低见５．８和４．３１３　吸气温度低温保护　１２＝回路Ａ在这种模式中系统将不允许压缩机进一步上载１５　高压保护　１４＝回路Ａ机组超出高压保护范围为了防止高压跳断有可能使一台压缩机停机１７　除霜　１６＝回路Ａ机组处于制热模式除霜被激活低进口水温保护　在制热模式下　１９热气体保护　１９＝回路Ａ机组处于热保护模式在这种模式下回路可能卸载或进入除霜模式２２　制热模式下２２＝回路Ｂ在这种模式下回路卸载或进入除霜模式见５．１３　２５　机组ＳＭ控制　机组受系统管理器管理主／从联动操作功能激活所显示的温度单位为　项目　格式　描述 ０　ｎｎ．ｎ　热交换器出水温度　 ２　ｎｎ．ｎ　饱和排气温度ｎｎ．ｎ　饱和吸气温度ｎｎ．ｎ　饱和排气温度ｎｎ．ｎ　饱和吸气温度ｎｎ．ｎ　除霜温度 ８［１］　回路Ｂ　 ９［１］　用语主从联动操作［１］　此项仅在某些有该项设置的机组中显示　［２］　此菜单内的显示参数均为只读　４．３．７压力菜单的描述［２］　此菜单显示了机组的运行压力　项目　格式　描述　 ０　ｎｎｎｎ　回路Ａ排气压力　 １　ｎｎｎｎ　回路Ａ吸气压力　 ２［１］　ｎｎｎｎ　回路Ｂ排气压力　 ３［１］　ｎｎｎｎ　回路Ｂ吸气压力　注释当机组运行在本地模式时　项目　格式　单位　范围　描述　 ０ 见下表　显示和修改制冷设定点１＊　 １ 见下表　显示和修改制冷设定点２＊　 ２　ｎｎｎ ３［１］　ｎｎｎ ４［１］　ｎｎｎ ５［１］ ３．８￣５０　制冷模式自动转变机组转为制冷模式仅在制冷／制热自动模式被选择时显示ｎｎ．ｎ　显示和修改户外温度仅在制冷／制热自动模式被选择时显示低于制冷起始点 ７　ｎｎｎ　％　０￣１００　能量限制设定点１　当能量限制触点闭合时根据机组的型号和配置决定设置点１的激活 ８［１］　ｎｎｎ　％　０￣１００　能量限制设定点２　当能量限制触点闭合时根据机组的型号和配置决定设置点２的激活详见３．６．５此项用于定义机组允许运行的最大能量仅用于双循环系统　 １０　／ｍｉｎ　０．１￣１．１　制热／制冷上载速率 只有当Ｕｓｅｒ１菜单中相关功能设置生效后参考蒸发器温度下降速率当能量上载速率受该值限制时 １１［１］ 见下表　制冷零修正阈值＊＊　 １２［１］ 见下表　制冷满修正阈值＊＊　 １３［１］ 见下表　制冷最大修正温度＊＊　 １４［１］ 见下表　制热零修正阈值＊＊　 １５［１］ 见下表　制热满修正阈值＊＊　 １６［１］ －１６￣１６　制热最大修正温度＊＊　注释见下表　＊　这些设定点可用于进出水温控制出水温度修改需要服务级配置根据室外温度或进出口温差见４．３　Ｒ－２２／Ｒ－４０７Ｃ　最小制冷值 水　５．０　 媒介盐水　０．０　 盐水　－１０．０　最大制冷值　２０．０　反馈设定点制热　４８．０　进水温度控制　设定点－制冷　１２．０　最小制热值　１４．４　最大制热值　５０．０　反馈设定点制冷／制热模式　－１０￣５１　０￣１１．１２决定启动和停止该触点与触点机组并选择制冷／制热／自动制冷／制热模式选择自动切换见３．６　　－　遥控触点３状态 ２　ＯＰＥｎ／ＣＬｏＳ该触点的运作取决于机组类型该触点用来限制机组或选择设定点该触点选择的设置点只有在遥控状态下能被激活在任何情况下都能被激活１控制下机组能量不受限制或机组在设定点２控制下１限制或机组在设定点机组能量由设定点１１．３－触点３配置５．７－限定功能４一起决定限定点的选择该触点与触点３．６．５－触点描述５．７－限定功能描述 ３　ＯＰＥｎ／ＣｌｏＳ　－　遥控触点４状态 该触点只用于双回路系统该触点在只有在遥控模式下能被激活４［１］　ＯＰＥｎ／ＣｌｏＳ　－　遥控触点５状态 该触点只用于双回路系统该触点在只有在遥控模式下能被激活　５［１］　ＯＰＥｎ／ＣｌｏＳ　－　遥控触点６状态 该触点只用于双回路系统该触点在只有在遥控模式下能被激活 ６［１］　ＯＰＥｎ／ＣｌｏＳ　－　互锁状况机组停机或开始保护并且报警此外 ７　ＯＰＥｎ／ＣｌｏＳ　－　水泵状态 如果在冷水泵收到运行信号而该触点断开 ８　ｂ１ｂ２ｂ３　－　压缩机反馈触点　ｂ１＝反馈Ａ１　ｂ２＝反馈Ａ２　ｂ３＝反馈Ａ３　９［１］　ｂ１ｂ２ｂ３　－　压缩机反馈触点　ｂ１＝反馈Ｂ１　ｂ２＝反馈Ｂ２　ｂ３＝反馈Ｂ３　注释当机组全停时进入测试功能需要口令０　ｂ１ｂ２ｂ３ｔＥＳＴ　ＦＡＩＬ　Ｇｏｏｄ　－　回路Ａ压缩机支配状态　ｂ１压缩机Ａ２　ｂ３箭头按钮连续显示００１压缩机处于旋转输出状态压缩机的动力仅开动１０秒钟当测试完成Ｆａｉｌ显示测试成功　１［１］　ｂ１ｂ２ｂ３ｔＥＳＴ　ＦＡＩＬ　Ｇｏｏｄ　－　回路Ｂ压缩机压缩机Ｂ１　ｂ２压缩机Ｂ３　测试模式回路Ａ　Ｓｔｏｐ＝风扇停　Ｌｏｗ＝风扇低速　Ｈｉｇｈ＝风扇高速　３［１］　ＳｔｏＰ　ＬＯＷ　ＨＩＧＨ　ｔＥＳＴ　－　二速风扇状态不显示　Ｏｎ：泵运转　Ｓｔｏｐ：泵停机　Ｆｏｒｃ：　当机组本地停机时显示泵运行到用户按动控制面板上的按钮如果机组在ＣＣＮ控制下泵的状态将滚动显示压缩机的动力仅开动１０秒钟将显示下面的情况显示压缩机没动或倒转　Ｇｏｏｄ不显示　Ｏｎ：泵运转　Ｓｔｏｐ：泵停机　Ｆｏｒｃ：　当机组本地停机时显示泵运行到用户按动控制面板上的按钮如果机组在ＣＣＮ控制下泵的状态将滚动显示见上条７　Ｏｎ　ＯＦＦ　ｔＥＳＴ　－　水或空气热交换器加热器状态回路Ｂ　该项仅显示于双回路热泵机组箭头按钮连续显示０１和１０　１０［１］　Ｏｎ　ＯＦＦ　ｔＥＳＴ　－　蒸发器状态见５．１３　１１［１］　ｎｎｎ　ｔＥＳＴ　％　变速风扇机组控制变速风扇时显示回路Ｂ仅用于双回路机组滚动显示０１和１０００１０滚动显示每个电加热器状态见５．１２　１５［１］　ＹＥＳ　ｎｏ　ＴＥＳＴ　％　仅用于本地面板测试检测它们工作是否正常选择激活自由测试功能［１］　此项仅在某些有该项设置的机组中显示　［２］　只有在机组处于本地关及压缩机全停的状态下才能进行测试在测试过程中和项目序号交替显示ＬＯＦＦ该功能允许用户能对输出量单独进行测试先用上下方向箭头访问到需要测试的项目超过两秒钟如果先前没有验证过口令然后输出／测试的ＬＥＤ指示灯开始闪烁这时只要输入需要测试的值四位数码显示区域的显示由测试值变为再按回车或上下方向键能停止测试每次测试都显示在用户界面上ｘｘ当一项测试结束　信息可以显现出来要求操作员用回车键确认操作员必须按其他的键来取消自动测试程序错误的信息和错误的代码会显现出来　当所有测试完成　下表描述了自动测试过程中用户界面上显示的信息测试号ＸＸ　Ａｕｔｏ　ｔｅｓｔ　ｃｏｍｐｌｅｔｅｄ　自动测试完成　下表描述了自动测试的不同次序　测试号　描述　确认　０　户外温度传感器测试　Ｙｅｓ　１　压力传感器测试回路Ｂ　Ｎｏ　３　除霜传感器测试仅热泵系统回路Ｂ　Ｎｏ　５８１１　水系统温度传感器测试　Ｎｏ　１２１４　水流量开关测试和第二个泵测试　Ｎｏ　１５１７　测试压缩机Ａ１Ａ３　Ｎｏ　１８　四通换向阀测试热泵系统２０Ｂ２回路Ｂ　Ｎｏ　２３　低速测试风扇Ａ２　Ｙｅｓ　２５　低速测试双回路　Ｙｅｓ　２６　高速测试双回路　Ｙｅｓ　２７　固定速度测试系统装有二速风扇风扇Ｂ２　Ｙｅｓ　２９　水和空气热交换器加热器测试双回路热泵系统机组控制蒸发器机组控制电加热器机组控制电加热器机组控制电加热器机组控制电加热器３　４　５　６　低压传感器超出范围　高压传感器超出范围　低压传感器超出范围　高压传感器超出范围　７　８　除霜温度传感器超出范围　除霜温度传感器超出范围　９　水流量开关没开　１０　基本水泵没开或水流量开关没有闭合　１１１３１５　１６１８２０　进水温度传感器超出范围　２１　进出水温差过高　２２２４２６　水系统出水温度传感器　水系统进出水温差过高　２８　水流量开关没有闭合或主泵不停　２９　水流量开关没有闭合或副泵没开　３０　水流量开关没有闭合或副泵不停　３１　３２　３３　故障压缩机Ａ２　故障四通换向阀压缩机Ｂ１　故障压缩机Ｂ３　３８　故障回路Ｂ　３９　４０　４１　４２　４３　４４　低速测试操作员未确认　高速测试操作员未确认　低速测试操作员未确认　高速测试操作员未确认　测试风扇Ａ２操作员未确认　４５　４６　水和空气热交换器冷凝加热器测试操作员未确认　空气热交换器冷凝加热器测试操作员未确认　４７　锅炉激活测试操作员未确认　电加热器２激活测试操作员未确认　电加热器４激活测试回路Ａ回路Ｂ工厂级只有用户级设置可以由用户自己修改服务级设置不作描述ＬＯＦＦ才能更改系统的设置其它菜单都可以直接访问所有设置都需要密码访问　４．３．１１．２口令　为进入测试功能或更改设置必须输入一个口令显示在四位数码显示区这表明修改模式激活１１然后按回车键使之生效若在四位数码显示区显示信息信息表明口令输入正确或已经输入的口令仍然有效　这个值能够被服务级修改该口令可以进入将显示在四位数码显示区没有按键５分钟后控制器会自动取消这个口令时期１［Ｐｅｒｉｏｄ　１］　子目录　假期１［Ｈｏｌｉｄａｙ　１］　播报接受器选择　２　回路上载选择　夜间模式－开始时间＊　星期几　子目录时期２［Ｐｅｒｉｏｄ　２］　子目录时期３［Ｐｅｒｉｏｄ３］　子目录假期３［Ｈｏｌｉｄａｙ　３］　户外温度传播　４　水泵选择　夜间模式－能量限制％　年　子目录时期４［Ｐｅｒｉｏｄ４］　子目录　时期５［Ｐｅｒｉｏｄ　５］　子目录　假期５［Ｈｏｌｉｄａｙ　５］　夏令时开始月份　６　控制触点３选择＊　计划２时钟＊　－　子目录　时期６［Ｐｅｒｉｏｄ　６］　子目录制冷漠模式　ＣＣＮ元素地址号＊　－　子目录　时期７［Ｐｅｒｉｏｄ　７］　子目录制热漠模式＊　ＣＣＮ　总线号＊　－　子目录时期８［Ｐｅｒｉｏｄ　８］　子目录　假期９［Ｈｏｌｉｄａｙ　９］　夏令时结束月份　１０　蒸发器开始工作＊　－　－　－　－　子目录假期１１［Ｈｏｌｉｄａｙ　１１］　夏令时结束时间　１２　电加热器安全模式开始＊　－　－　－　－　子目录假期１３［Ｈｏｌｉｄａｙ　１３］　－　１４　自动制热／制冷切换选择　－　－　－　－　子目录假期１５［Ｈｏｌｉｄａｙ　１５］　－　。

严格测试品质可靠３０ＸＡ是开利整合全球技术资源历时数年研制而成，巨大的研发投入和对产品质量的苛求成就了今日产品的高度可靠。

３０ＸＡ机组的可靠品质不仅是开利专业研发的成果，更是按照全球标准生产流程控制产品质量的成果。

从设计到运输、从安装调试到日常运行，３０ＸＡ机组将呈现出一流品质的表现。

－　每一个系统部件均在专业实验室内进行了实验验证。

－　数十台样机在全球各种极端气候条件下进行了运转试验。

（耐风沙、耐腐蚀及极限温度）－　３０ＸＡ机组在军工标准的振动平台上进行了模拟运输测试。

Ｐ－３０ＸＡ－０６０５－０２（Ｌ）ｗｗｗ．ｃａｒｒｉｅｒ．ｃｏｍ．ｃｎ３０ＸＡ技术参数表螺杆式风冷冷水机组30X A动力 效率先锋滑阀连续无级卸载安装简单操作便捷人性化设计节省安装检修时间一体化设计的内置式水力模块（选项），包含了水泵、过滤器、膨胀水箱、流量开关、流量调节阀等所有必要水力组件，且出厂前已完成所有水力组件的安装测试，运输至工地现场后只需简单地连接水管，接通电源即可投入使用。

这意味着用户安装时间、安装费用的大幅节省。

专为风冷冷水机组优化设计的Ｐｒｏ－Ｄｉａｌｏｇ　Ｐｌｕｓ微电脑控制系统，将简单快捷的操作与先进复杂的中央空调控制理念完美结合。

该系统实时监控机组的所有运行参数和安全装置，精确管理压缩机、电子膨胀阀、风扇以及水泵（内置水力模块选项）在最佳的能量利用效率下运行。

压缩机被安装于滑轨上以方便于现场检修，从而减少设备停机维护时间，为用户提供更多人性化服务。

微电脑控制操作更简单一体化设计帮您轻松搞定３０ＸＡ。

产品制造公司：上海一冷开利空调设备有限公司开利30RB/RQ 模块式风冷涡旋冷水/热泵机组制冷量：65kW/130kW 制热量：68kW/138kWN-30RB/RQ-1607-15T(M)开利中国销售机构上海 (86-21) 2306 3000北京 (86-10) 6554 0418广州 (86-20) 2811 8445西安 (86-29) 6872 5300成都 (86-28) 6212 2600苏州 (86-512) 6288 8120杭州 (86-571) 8586 1148天津 (86-22) 2313 7610开利中国维修服务开利中国多得利零件业务 (86) 4009-000-888机组效率H 高能效M 标准能效设计系列号机组制冷量065 65kW 130 130kW机组型号30RB 风冷涡旋冷水机组30RQ风冷涡旋热泵机组适用机组范围130 2台65kW 机组或1台130kW 机组（适用PT116B/C/J ）195 3台65kW 机组（适用PT116B/C/J ）2-3台65kW机组或1台130kW 机组（适用116H/I）325 4-5台65kW 机组或2台130kW 机组（适用于PT116B/C/H/I/J ） 520 6-8台65kW 机组或3-4台130kW 机组（适用于PT116B/C/H/I/J ）选项说明PT116B 外置水力模块选项（配置高扬程单泵）PT116C 外置水力模块选项（配置高扬程双泵）PT116H 外置水力模块选项（配置超高扬程单泵）PT116I 外置水力模块选项（配置超高扬程双泵）PT116J 外置水力模块选项（配置高扬程变频单泵）适用机组名称30RB/RQ 模块式风冷涡旋冷水及热泵机组制冷剂S H FC-410A 型号说明30RQ 065 B H S PT015/023机组功能选项PT012 高静压风机（120Pa 机外余压）PT015S 低噪音选项（压缩机隔音罩）PT015 低噪音选项（压缩机静音箱）PT023 保护面板与格栅PT148A 风机盘管输入处理模块PT028B 低环境温度制冷（最低-10℃）PT028H 低环境温度制热（最低-20℃）PT345 花格木条包装PT856 高环境温度运行（制冷最高可达50℃）PT859 出水温度控制/变频水力模块用组件PT859A 出水温度控制/变频水力模块用控制组件包PT860 双泵水力模块用电控组件30RQ065 PT116B 130举例如下：30RQ065BHS 带保护面板与格栅选项，则机组型号为30RQ065BHSPT023。

小型涡旋式风冷冷水/热泵机组30RB/RQ高效的节能表现：30RB/RQ017~033制冷效率达到国家二级能效等级要求，节能产品荣登政府采购清单；30RQ 热泵机组智能除霜控制逻辑，制热性能极佳完美的静音表现：新型高效涡旋压缩机运转宁静；双速风机在小负荷与夜间低速运行，创造更多宁静环境领先的典范：环境领先HFC-410A 无氯环保制冷剂，对大气臭氧层无破坏，无淘汰期限；机组特点先进无泄漏制冷回路设计简单快捷的安装：内置式水力模块设计，大大节省设备安装空间及安装周期；机组“快速自检”功能方便安装调试卓越的产品品质：开利专利自适应控制逻辑有效避免压缩机过频启停，多重机组保护设计；多种苛刻严格实验测试，确保机组高可靠性制冷量：30RB017~033: 18.8~35.5kW 30RQ017~033: 18.5~34.3kW 30RB039~160: 40.0~159.4kW 30RQ039~160: 38.7~151.8kW 制热量：30RQ017~033: 20.1~36.2kW30RQ039~160: 41.8~160.2kW30RB/RQ017~03330RB/RQ039~160230RB017~033: 18.8~35.5kW 30RQ017~033: 18.5~34.3kW/20.1~36.2kW 30RB039~160: 40.0~159.4kW 30RQ039~160: 38.7~151.8kW/41.8~160.2kW控制0：标准机组，Pro-Dialog Plus 控制器机组包装方式0：标准包装1：木条箱包装产品设计代码0：原始设计制造厂编号THC ：上海一冷开利通惠工厂自动补水阀（选配件） 30RH0W1803注：1 . Pro-Dialog Plus 控制器出厂时与主机是分开包装的，并非放置在主机内。

该控制器包装盒内包括了Pro-Dialog Plus 控制器、房间控制器和风机盘管联锁控制器各一个 2 . 机组标配的1个风机盘管输入处理模块,可控制多达8台风机盘管,若控制超过8台风机盘管需另购。
