雨水口及支连管技术交底

合肥市合淮路（西二环-新206）工程2标段雨水口及支管施工技术交底交底人：复核人：接收人：日期：技术交底书技术交底书表格编号1310项目名称合肥市合淮路（西二环—新206）工程二标段第页共页交底编号工程名称排水工程设计文件图号2014-SZ-23施工部位雨水口及支管交底日期2016.3.1技术交底内容：一、技术交底范围本交底适用于合肥市合淮路（西二环—新206）工程二标段路基雨水口及支管工程施工技术要点、施工常见遇到的问题及处理措施。

二、设计情况本标段雨水口连接管，除图纸特别说明外，六箅以下雨水口连接管采用Ⅱ级d300钢筋砼管，六箅雨水口连接管采用Ⅱ级d500钢筋砼承插口管，并均以i=0.01坡向检查井，且起点管道覆土不小于0.7米，全管段采用C15混凝土满包，s=10cm,e=23.2cm。

雨水口采用偏沟式雨水口，除特别说明外，道路机动车道采用偏沟式三箅雨水口，辅道采用偏沟式双箅雨水口，道路相对低点处雨水口加密。

雨水口设置落底，深度为0.3米，实际施工道路相对低点位置如与图中标注有偏差，应相应调整雨水口位置，确保相应低点处布设有雨水口，道路交口范围内雨水口布置以交口设计图为准。

三、施工顺序雨水口及支连管在路基96区填筑完成后开始施工，支连管护管混凝土强度达到75%以后方可开放交通。

四、施工工艺1、雨水支连管（1）雨水支连管采用d300钢筋混凝土管，壁厚3cm，360度满包C15混凝土护管。

（2）雨水支连管坡度为1%，在雨水口起点埋深为1m，既96区顶往下49cm位置。

（3）按设计放出雨水连接管中线，往两侧各扩30cm，即为雨水支连管开挖线，并洒白灰标记。

雨水支连管沟槽开挖采用小挖机开挖，沟槽宽度为60cm，沟槽开挖深度雨水口起点位置为62cm（管底埋深49cm+3cm壁厚+10cm混凝土基础）。

（4）雨水支连管起点接口必须与雨水口内壁相平，不得伸入雨水口，避免影响雨水口收水效果。

（5）沟槽开挖后，浇筑10cmC15混凝土平基，待混凝土终凝后，安装混凝土管道，管节与管节之间不留缝隙，用混凝土垫块稳管后，浇筑C15混凝土至沟槽顶面。

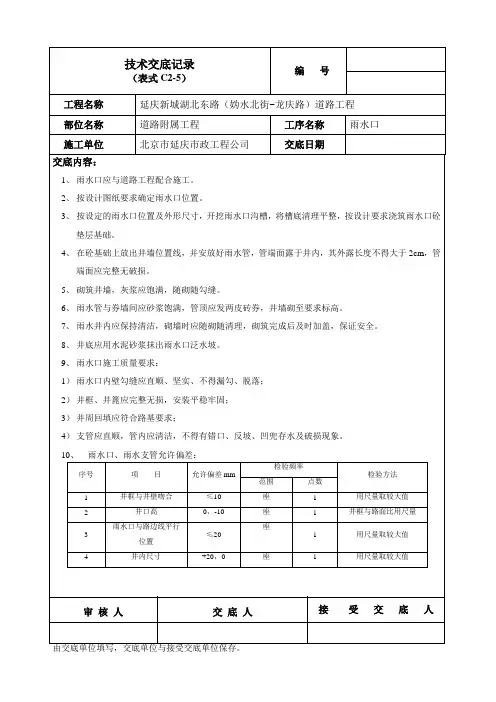

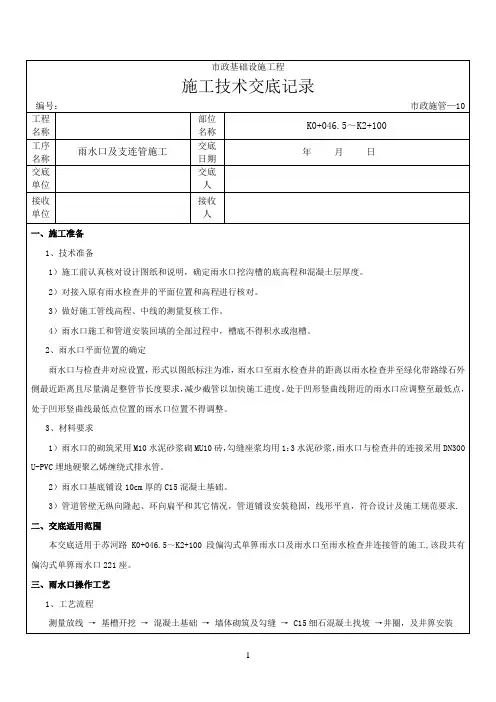

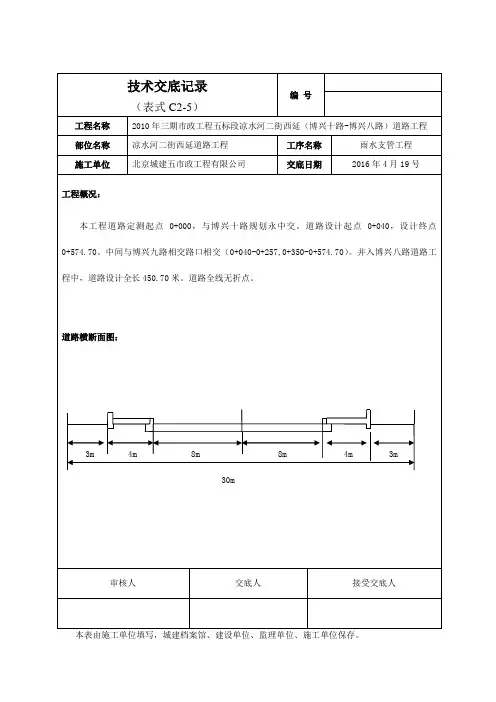

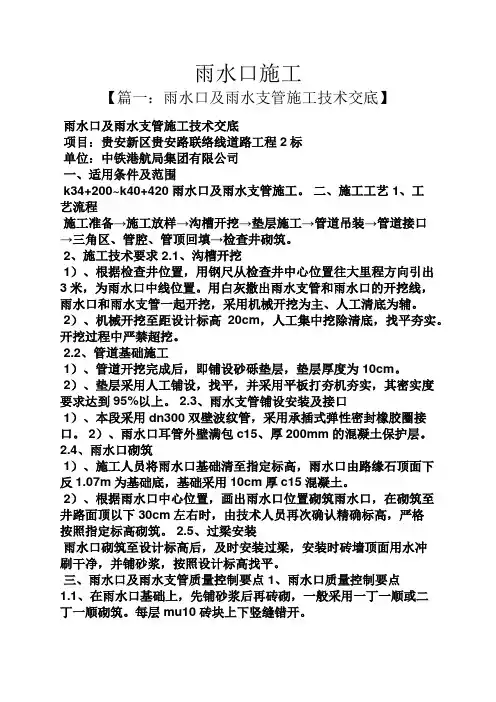

雨水口施工【篇一：雨水口及雨水支管施工技术交底】雨水口及雨水支管施工技术交底项目：贵安新区贵安路联络线道路工程2标单位：中铁港航局集团有限公司一、适用条件及范围k34+200~k40+420雨水口及雨水支管施工。

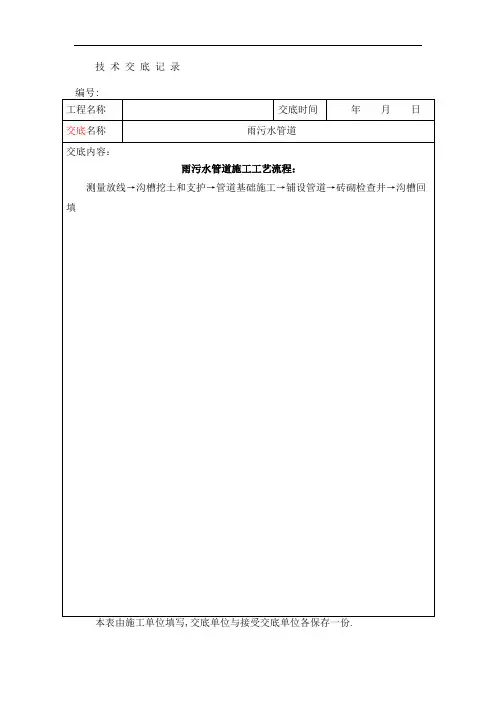

二、施工工艺 1、工艺流程施工准备→施工放样→沟槽开挖→垫层施工→管道吊装→管道接口→三角区、管腔、管顶回填→检查井砌筑。

2、施工技术要求 2.1、沟槽开挖1）、根据检查井位置，用钢尺从检查井中心位置往大里程方向引出3米，为雨水口中线位置。

用白灰撒出雨水支管和雨水口的开挖线，雨水口和雨水支管一起开挖，采用机械开挖为主、人工清底为辅。

2）、机械开挖至距设计标高20cm，人工集中挖除清底，找平夯实。

开挖过程中严禁超挖。

2.2、管道基础施工1）、管道开挖完成后，即铺设砂砾垫层，垫层厚度为10cm。

2）、垫层采用人工铺设，找平，并采用平板打夯机夯实，其密实度要求达到95%以上。

2.3、雨水支管铺设安装及接口1）、本段采用dn300双壁波纹管，采用承插式弹性密封橡胶圈接口。

2）、雨水口耳管外壁满包c15、厚200mm的混凝土保护层。

2.4、雨水口砌筑1）、施工人员将雨水口基础清至指定标高，雨水口由路缘石顶面下反1.07m为基础底，基础采用10cm厚c15混凝土。

2）、根据雨水口中心位置，画出雨水口位置砌筑雨水口，在砌筑至井路面顶以下30cm左右时，由技术人员再次确认精确标高，严格按照指定标高砌筑。

2.5、过梁安装雨水口砌筑至设计标高后，及时安装过梁，安装时砖墙顶面用水冲刷干净，并铺砂浆，按照设计标高找平。

三、雨水口及雨水支管质量控制要点 1、雨水口质量控制要点1.1、在雨水口基础上，先铺砂浆后再砖砌，一般采用一丁一顺或二丁一顺砌筑。

每层mu10砖块上下竖缝错开。

1.2、砌筑雨水口的内壁用原浆勾缝，有抹面要求时，内壁抹面分层压实，外壁用砂浆搓缝严密。

其座浆、抹三角灰均采用1:2防水水泥砂浆。

2、管道回填质量控制要点2.1、三角区、管腔区回填由人工采用碎石分层夯填，分层厚度不大于20cm，碎石回填至管底向上18cm，密实度要达到95%以上，以上采用同路基回填材料回填，压实度应达到95%以上。

路侧石、检查井、雨水口、雨水支管技术交底在道路建设中，路侧石、检查井、雨水口和雨水支管是不可缺少的部分，它们在城市的排水系统中起着关键的作用。

本文将就这些设备的概念、分类、规格和安装方式进行详细的介绍。

路侧石1. 概念路侧石是一种起分隔和保护行车道或路缘石的作用的建筑材料，它能够有效地分隔车辆和行人，减少因人车冲突而发生的事故。

2. 分类路侧石可以根据不同的材质和款式进行分类。

按材质来看，路侧石通常分为水泥混凝土路侧石、红砖路侧石和花岗石路侧石等。

按款式来看，路侧石通常分为U型路侧石、L型路侧石、C型路侧石和F型路侧石等。

其中，U型路侧石是常用的类型之一，它的侧面成U型，可以有效地固定路面。

3. 规格路侧石的规格也是多种多样的，一般来说常见的路侧石规格有200150100mm、300150150mm和400200200mm等等。

4. 安装方式安装路侧石比较简单，主要有两种方式：一种是单独墩立，另一种是与路缘石结合。

在墩立时，需要先打好基础，然后将路侧石竖直立在基础上，与路面之间需要留出一定的缝隙以便将来的路面修补。

在结合安装时，则需要将路侧石嵌入到路缘石内，起到了更好的固定作用。

检查井1. 概念检查井是排水系统中的一种特殊的设施，在排水管道的布局过程中通常安排在管道的拐弯处或连通处，是排水系统中的检查、清理和维修的重要部分。

每个施工项目中都必须对此进行详细的规划和施工。

2. 分类检查井同样可以按照其功能和材质进行分类。

按照功能来看，常见的检查井分为污水井、雨水井和合流井三种类型，也有一些检查井是净水井，但相对来说较少见。

按照材质来看，检查井可以分为混凝土检查井、砖混检查井、立式检查井、预制检查井和复合材料检查井等。

3. 规格检查井的规格也不同，根据实际需要可选用直径为500mm、600mm、800mm、1000mm、1200mm、1500mm等多种规格。

4. 安装方式对于检查井的安装，通常需要先埋设管道，然后安装检查井，以便能够检查排水系统的状况。
