路侧石、检查井、雨水口、雨水支管技术交底(2021版)

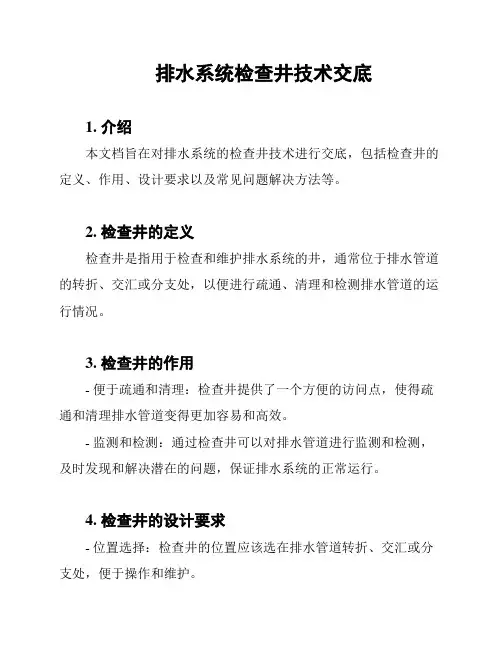

排水系统检查井技术交底
1. 介绍
本文档旨在对排水系统的检查井技术进行交底，包括检查井的定义、作用、设计要求以及常见问题解决方法等。

2. 检查井的定义
检查井是指用于检查和维护排水系统的井，通常位于排水管道的转折、交汇或分支处，以便进行疏通、清理和检测排水管道的运行情况。

3. 检查井的作用
- 便于疏通和清理：检查井提供了一个方便的访问点，使得疏通和清理排水管道变得更加容易和高效。

- 监测和检测：通过检查井可以对排水管道进行监测和检测，及时发现和解决潜在的问题，保证排水系统的正常运行。

4. 检查井的设计要求
- 位置选择：检查井的位置应该选在排水管道转折、交汇或分支处，便于操作和维护。

- 井盖设计：井盖需要具备承重能力，以防止外部压力导致井盖破裂或变形。

- 排气功能：检查井应考虑排气功能，以避免积气影响排水效果。

- 安全措施：对于较深的检查井，应采取合适的安全措施，如设置防护栏杆或警示标志。

5. 常见问题解决方法
- 水流不畅：可以通过疏通工具清理检查井内的污物，或者检查是否有其他堵塞。

- 井内有臭味：检查井可能出现臭味的原因有多种，可以通过检查排水管道密封性、检查井通风等方式解决。

以上为对排水系统检查井技术的交底内容，在使用过程中，应严格按照相关设计要求和操作规范进行操作，以确保排水系统安全可靠地运行。

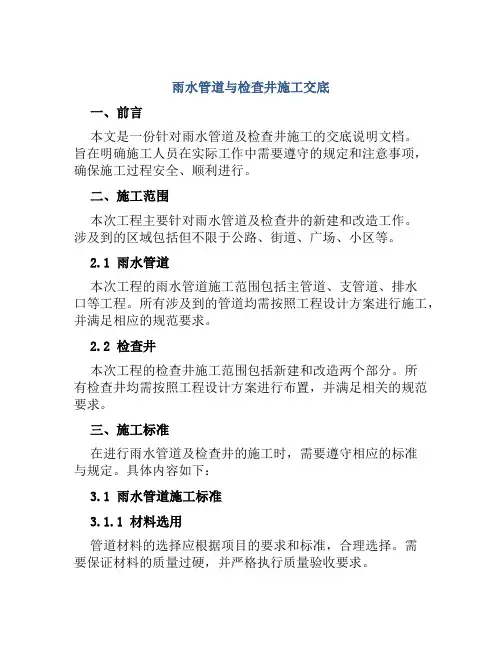

雨水管道与检查井施工交底一、前言本文是一份针对雨水管道及检查井施工的交底说明文档。

旨在明确施工人员在实际工作中需要遵守的规定和注意事项，确保施工过程安全、顺利进行。

二、施工范围本次工程主要针对雨水管道及检查井的新建和改造工作。

涉及到的区域包括但不限于公路、街道、广场、小区等。

2.1 雨水管道本次工程的雨水管道施工范围包括主管道、支管道、排水口等工程。

所有涉及到的管道均需按照工程设计方案进行施工，并满足相应的规范要求。

2.2 检查井本次工程的检查井施工范围包括新建和改造两个部分。

所有检查井均需按照工程设计方案进行布置，并满足相关的规范要求。

三、施工标准在进行雨水管道及检查井的施工时，需要遵守相应的标准与规定。

具体内容如下：3.1 雨水管道施工标准3.1.1 材料选用管道材料的选择应根据项目的要求和标准，合理选择。

需要保证材料的质量过硬，并严格执行质量验收要求。

雨水管道施工的工艺应符合相应的要求和标准，确保工程的质量和安全。

具体应注意以下几点：•管道的铺设要垂直、水平或略有坡度，泥浆和水不能被挤出管道内；•管道的连接应串联，且应用适当的连接方式；•管道的断面不宜变形、无损失，应保证其整体性与密闭性；•排水口应位于低洼处，设置过字沟、挡水电缆等设施以防渗漏。

3.1.3 现场施工管理在雨水管道施工现场，应建立完善的施工管理制度，严格执行施工计划，确保施工效率和质量。

具体应注意以下几点：•建立工程现场考勤制度，对施工人员出入进行管理；•建立施工现场安全管理制度，对施工现场的安全进行防护和整改；•建立质量验收制度，确保施工质量符合相应标准和规定。

3.2 检查井施工标准3.2.1 材料选用检查井施工所使用的材料要求符合工程设计方案和相关标准。

具体应注意以下几点：•检查井的墙体应采用混凝土或砌块砌筑；•符合要求的检查井盖板应铸造或整体成型。

检查井施工的工艺应符合相应的要求和标准，确保工程的质量和安全。

具体应注意以下几点：•检查井的地基要求坚实，底面应是平整的钢筋混凝土；•在制作混凝土时，应注意控制混合水的含量和水泥浆的砼浆的比例；•在墙壁的局部缺陷处，应增加加固措施，以防造成渗漏。

编号：AQ-GL-04229( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑路侧石、检查井、雨水口、雨水支管技术交底Technical disclosure of roadside stone, inspection well, rainwater inlet and rainwater branchpipe路侧石、检查井、雨水口、雨水支管技术交底备注：企业安全管理的目的就是提高生产，而同时又不造成安全事故。

一个出过安全事故的企业，不管在劳动者还是消费者的心中都是没有可信度的。

所以只有加强企业的安全管理，才能树立良好的企业形象，从而赢得市场。

交底内容：一、施工准备工具班组自备，材料按图纸要求。

二、施工技术要求1、路侧石靠背砼距侧石顶成熟尺寸不大于8cm，路侧石铺设到雨水口处，底面水泥砂浆应满铺。

2、雨污水检查井盖安装：1)井盖安装前，将检查井四周清堑出宽度不小于35cm的砼浇筑带，要求断面圆顺、平齐，井口四周平整；2)用Φ20膨胀螺栓在井座四周等分三点锚入井圈砼中临时将井盖固定，再用水准仪和带线法调整井盖顶面标高，要求比四周成熟沥青砼面高出2~3mm，绝不能比路面低，井盖顶面与路面保持平顺，调整好标高后，用膨胀螺帽分别在井座底板上下将井盖固定；3)用C30砼浇筑井座四周，砼面与底板平齐，周边与二层沥青面平齐或略低，确保井座底板和砼表面距面层沥青砼表面不小于4cm，砼浇筑时必须振捣密实，表面抹平整；4)路面最后一道沥青砼铺筑前，将井盖四周砼面清扫干净并刷上沥青油，先用沥青砼在井盖四周人工夯实，然后再同路面一起铺筑。

3、雨水蓖安装：1)雨水蓖安装前，将雨水口朝向路面的三面清堑出宽度不小于40cm的砼浇筑带，要求断面圆顺、平齐，井口四周平整；2)将雨水蓖安放在雨水口上，再用水准仪和带线法调整井盖顶面标高，要求比四周成熟沥青砼面低1~1.5cm，井盖顶面与路面保持平顺，调整好标高后，用C20细石砼固定；3)用C30砼浇筑雨水蓖周边，砼面与底板平齐，周边与二层沥青面平齐或略低，确保井座底板和砼表面距面层沥青砼表面不小于5cm，砼浇筑时必须振捣密实，表面抹平整；4)路面最后一道沥青砼铺筑前，将井盖四周砼面清扫干净并刷上沥青油，先用沥青砼在井盖四周人工夯实，然后再同路面一起铺筑。

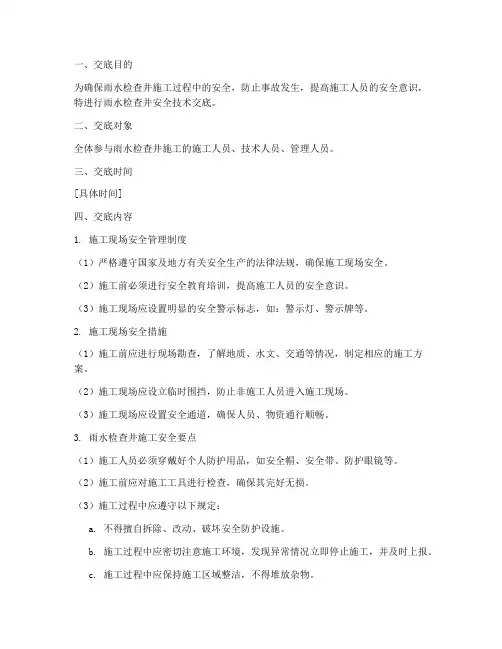

一、交底目的为确保雨水检查井施工过程中的安全，防止事故发生，提高施工人员的安全意识，特进行雨水检查井安全技术交底。

二、交底对象全体参与雨水检查井施工的施工人员、技术人员、管理人员。

三、交底时间[具体时间]四、交底内容1. 施工现场安全管理制度（1）严格遵守国家及地方有关安全生产的法律法规，确保施工现场安全。

（2）施工前必须进行安全教育培训，提高施工人员的安全意识。

（3）施工现场应设置明显的安全警示标志，如：警示灯、警示牌等。

2. 施工现场安全措施（1）施工前应进行现场勘查，了解地质、水文、交通等情况，制定相应的施工方案。

（2）施工现场应设立临时围挡，防止非施工人员进入施工现场。

（3）施工现场应设置安全通道，确保人员、物资通行顺畅。

3. 雨水检查井施工安全要点（1）施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。

（2）施工前应对施工工具进行检查，确保其完好无损。

（3）施工过程中应遵守以下规定：a. 不得擅自拆除、改动、破坏安全防护设施。

b. 施工过程中应密切注意施工环境，发现异常情况立即停止施工，并及时上报。

c. 施工过程中应保持施工区域整洁，不得堆放杂物。

d. 施工过程中应确保施工机械、设备运行正常，防止机械伤害。

4. 雨水检查井施工过程中可能存在的安全隐患及预防措施（1）安全隐患：a. 高处坠落：施工人员在高处作业时，未正确佩戴安全带。

b. 机械伤害：施工过程中，机械设备操作不当或设备故障。

c. 触电：施工现场存在电线、电缆等，施工人员操作不当。

d. 火灾：施工现场存在易燃、易爆物品，施工过程中操作不当。

（2）预防措施：a. 高处作业时，必须佩戴安全带，确保施工人员安全。

b. 定期检查机械设备，确保其正常运行。

c. 施工现场应设置临时照明，确保施工环境明亮。

d. 施工现场禁止吸烟，避免火灾发生。

5. 施工现场急救措施（1）施工人员应掌握基本的急救知识，如：止血、包扎、心肺复苏等。

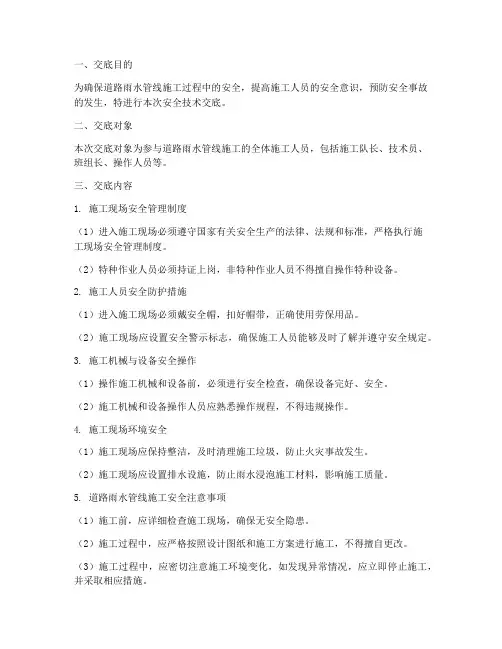

一、交底目的为确保道路雨水管线施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。

二、交底对象本次交底对象为参与道路雨水管线施工的全体施工人员，包括施工队长、技术员、班组长、操作人员等。

三、交底内容1. 施工现场安全管理制度（1）进入施工现场必须遵守国家有关安全生产的法律、法规和标准，严格执行施工现场安全管理制度。

（2）特种作业人员必须持证上岗，非特种作业人员不得擅自操作特种设备。

2. 施工人员安全防护措施（1）进入施工现场必须戴安全帽，扣好帽带，正确使用劳保用品。

（2）施工现场应设置安全警示标志，确保施工人员能够及时了解并遵守安全规定。

3. 施工机械与设备安全操作（1）操作施工机械和设备前，必须进行安全检查，确保设备完好、安全。

（2）施工机械和设备操作人员应熟悉操作规程，不得违规操作。

4. 施工现场环境安全（1）施工现场应保持整洁，及时清理施工垃圾，防止火灾事故发生。

（2）施工现场应设置排水设施，防止雨水浸泡施工材料，影响施工质量。

5. 道路雨水管线施工安全注意事项（1）施工前，应详细检查施工现场，确保无安全隐患。

（2）施工过程中，应严格按照设计图纸和施工方案进行施工，不得擅自更改。

（3）施工过程中，应密切注意施工环境变化，如发现异常情况，应立即停止施工，并采取相应措施。

（4）施工过程中，应做好排水沟、雨水井等设施的施工，确保雨水顺利排放。

（5）施工过程中，应加强施工现场管理，防止施工材料、设备被盗、损坏。

6. 应急处置措施（1）发生安全事故时，应立即停止施工，采取紧急措施，防止事故扩大。

（2）迅速报告上级部门，启动应急预案，及时救治受伤人员。

（3）做好事故现场的调查、分析、处理工作，总结经验教训，防止类似事故再次发生。

四、交底要求1. 施工人员应认真听取安全技术交底，充分了解施工过程中的安全注意事项。

2. 施工人员应将安全技术交底内容落实到实际工作中，确保施工安全。

路侧石、检查井、雨水口、雨水支管技术交底在道路建设中，路侧石、检查井、雨水口和雨水支管是不可缺少的部分，它们在城市的排水系统中起着关键的作用。

本文将就这些设备的概念、分类、规格和安装方式进行详细的介绍。

路侧石1. 概念路侧石是一种起分隔和保护行车道或路缘石的作用的建筑材料，它能够有效地分隔车辆和行人，减少因人车冲突而发生的事故。

2. 分类路侧石可以根据不同的材质和款式进行分类。

按材质来看，路侧石通常分为水泥混凝土路侧石、红砖路侧石和花岗石路侧石等。

按款式来看，路侧石通常分为U型路侧石、L型路侧石、C型路侧石和F型路侧石等。

其中，U型路侧石是常用的类型之一，它的侧面成U型，可以有效地固定路面。

3. 规格路侧石的规格也是多种多样的，一般来说常见的路侧石规格有200150100mm、300150150mm和400200200mm等等。

4. 安装方式安装路侧石比较简单，主要有两种方式：一种是单独墩立，另一种是与路缘石结合。

在墩立时，需要先打好基础，然后将路侧石竖直立在基础上，与路面之间需要留出一定的缝隙以便将来的路面修补。

在结合安装时，则需要将路侧石嵌入到路缘石内，起到了更好的固定作用。

检查井1. 概念检查井是排水系统中的一种特殊的设施，在排水管道的布局过程中通常安排在管道的拐弯处或连通处，是排水系统中的检查、清理和维修的重要部分。

每个施工项目中都必须对此进行详细的规划和施工。

2. 分类检查井同样可以按照其功能和材质进行分类。

按照功能来看，常见的检查井分为污水井、雨水井和合流井三种类型，也有一些检查井是净水井，但相对来说较少见。

按照材质来看，检查井可以分为混凝土检查井、砖混检查井、立式检查井、预制检查井和复合材料检查井等。

3. 规格检查井的规格也不同，根据实际需要可选用直径为500mm、600mm、800mm、1000mm、1200mm、1500mm等多种规格。

4. 安装方式对于检查井的安装，通常需要先埋设管道，然后安装检查井，以便能够检查排水系统的状况。

井坑开挖应与管道沟槽同步进行，井坑开挖必须保证安全施工，应根据地质条件放坡开挖或采用支护措施，保证施工安全。

检查井外周围旳井坑施工工作面宽度应符合设计及施工规定。

3、检查井回填完毕后应安装钢筋混凝土承压盖板，承压盖板直径应不小于井筒外径，并保证承压盖板与井筒间留设100mm 旳间隙。

4、检查井承压盖板下应铺设厚度为250mm 旳垫层，垫层每边宽度应不小于承压盖板外径至少100mm。

垫层材料可分两层，分别采用碎石垫层和C20 混凝土垫层。

5、收口：
, 在本项目中井底至路面标高下于2.5 米如下旳检查井不应使用收口式检查井，应使用直壁式检查井。

超过2.5 米以上旳可以使用收口式检查井。

6、承压盖板：
用于支承检查井盖座，直接承受地面车辆荷载作用旳钢筋混凝土板块。

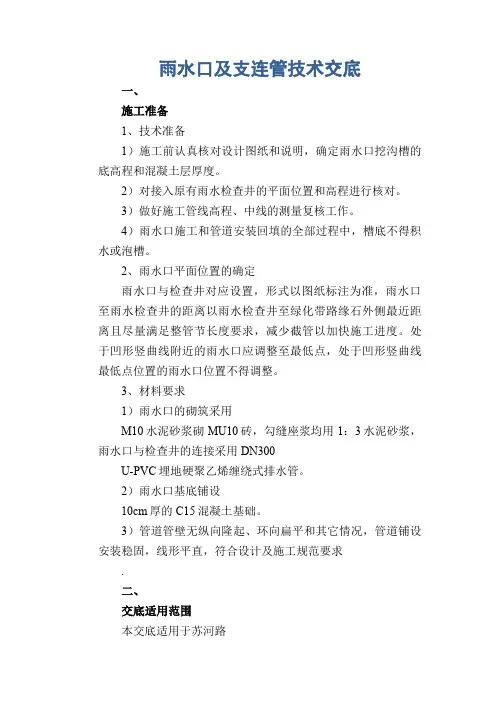

雨水口及支连管技术交底一、施工准备1、技术准备1）施工前认真核对设计图纸和说明，确定雨水口挖沟槽的底高程和混凝土层厚度。

2）对接入原有雨水检查井的平面位置和高程进行核对。

3）做好施工管线高程、中线的测量复核工作。

4）雨水口施工和管道安装回填的全部过程中，槽底不得积水或泡槽。

2、雨水口平面位置的确定雨水口与检查井对应设置，形式以图纸标注为准，雨水口至雨水检查井的距离以雨水检查井至绿化带路缘石外侧最近距离且尽量满足整管节长度要求，减少截管以加快施工进度。

处于凹形竖曲线附近的雨水口应调整至最低点，处于凹形竖曲线最低点位置的雨水口位置不得调整。

3、材料要求1）雨水口的砌筑采用M10水泥砂浆砌MU10砖，勾缝座浆均用1：3水泥砂浆，雨水口与检查井的连接采用DN300U-PVC埋地硬聚乙烯缠绕式排水管。

2）雨水口基底铺设10cm厚的C15混凝土基础。

3）管道管壁无纵向隆起、环向扁平和其它情况，管道铺设安装稳固，线形平直，符合设计及施工规范要求.二、交底适用范围本交底适用于苏河路K0+046.5～K2+100段偏沟式单箅雨水口及雨水口至雨水检查井连接管的施工,该段共有偏沟式单箅雨水口221座。

三、雨水口操作工艺1、工艺流程测量放线→基槽开挖→混凝土基础→墙体砌筑及勾缝→C15细石混凝土找坡→井圈，及井箅安装2、操作工艺要点基槽开挖人工开挖雨水口基槽，按照所放边线进行开挖。

开挖过程中核对雨水口位置，平行于路边修正位置。

混凝土基础在浇筑混凝土基础前应对槽底进行仔细夯实。

混凝土浇筑过程中采用振动棒振捣，表面用木抹子抹面，浇筑完成后及时进行覆盖洒水养护。

井室砌筑及勾缝（1）雨水口基础混凝土强度达到5Mpa以上后方可进行雨水口井室砌筑,砌筑前所用砖应充分湿润。

砂浆选用M10水泥砂浆。

（2）测放雨水井墙体的内外边线、角桩，据此进行墙体砌筑，雨水口墙体位置按测放的路缘石边线挂线控制，先砌筑一层砖，根据长度尺寸，核对对角线尺寸，核对方正墙体砌筑。
